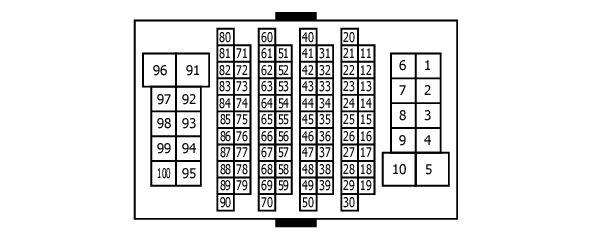

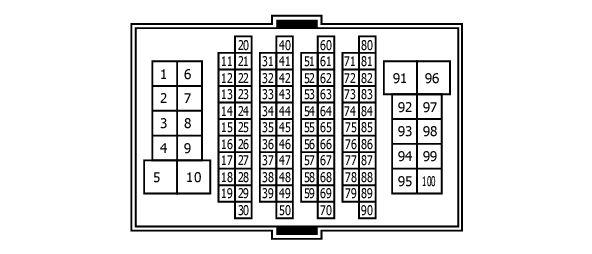

WIRE TO WIRE Connector End View (B2)
Connector Types: TH80MW-CS16-TM4
| Terminal No. | Color of Wire | Signal Name (Specification) |
|---|---|---|
| 2 | L | - |
| 3 | BR | - |
| 4 | P | - |
| 5 | R/W | - |
| 6 | L | - |
| 7 | V | - |
| 9 | G | - |
| 11 | W/B | - |
| 12 | BR | - |
| 13 | G/R | - |
| 14 | B/Y | - |
| 15 | W/R | - |
| 16 | GR/R | - |
| 17 | L | - |
| 18 | G/W | - |
| 19 | V | - |
| 20 | W/G | - |
| 21 | B/W | - |
| 22 | V | - |
| 24 | G | - |
| 25 | O | - |
| 26 | Y | - |
| 27 | L/O | - |
| 28 | Y/R | - |
| 29 | L | - |
| 30 | R | - |
| 31 | G/Y | - |
| 32 | B/SB | - |
| 33 | LG/R | - |
| 34 | BR/W | - |
| 35 | GR/R | - |
| 36 | SB | - |
| 37 | LG | - |
| 40 | W/G | - |
| 41 | O | - |
| 43 | V/W | - |
| 44 | LG/B | - |
| 46 | B | - |
| 47 | BR | - |
| 48 | Y | - |
| 51 | W/R | - |
| 52 | BR/Y | - |
| 53 | O/B | - |
| 54 | G/O | - |
| 55 | R/B | - |
| 56 | LG/R | - |
| 57 | GR/R | - |
| 58 | Y/G | - |
| 59 | V/W | - |
| 60 | R | - |
| 61 | L/B | - |
| 62 | Y/B | - |
| 63 | B | - |
| 64 | R | - |
| 65 | W | - |
| 66 | G | - |
| 67 | SHIELD | - |
| 69 | LG/B | - |
| 70 | P/L | - |
| 71 | L | - |
| 72 | R | - |
| 77 | Y/B | - |
| 78 | Y/L | - |
| 79 | Y | - |
| 80 | W/R | - |
| 81 | Y/L | - |
| 84 | L/O | - |
| 86 | O | - |
| 87 | W/R | - |
| 88 | O | - |
| 89 | W/L | - |
| 90 | GR/L | - |
| 91 | W | - |
| 92 | G | - |
| 94 | W/R | - |
| 95 | BR | - |
| 96 | L/W | - |
| 97 | R | - |
| 98 | V | - |
| 99 | L/W | - |
| 100 | P/B | - |
