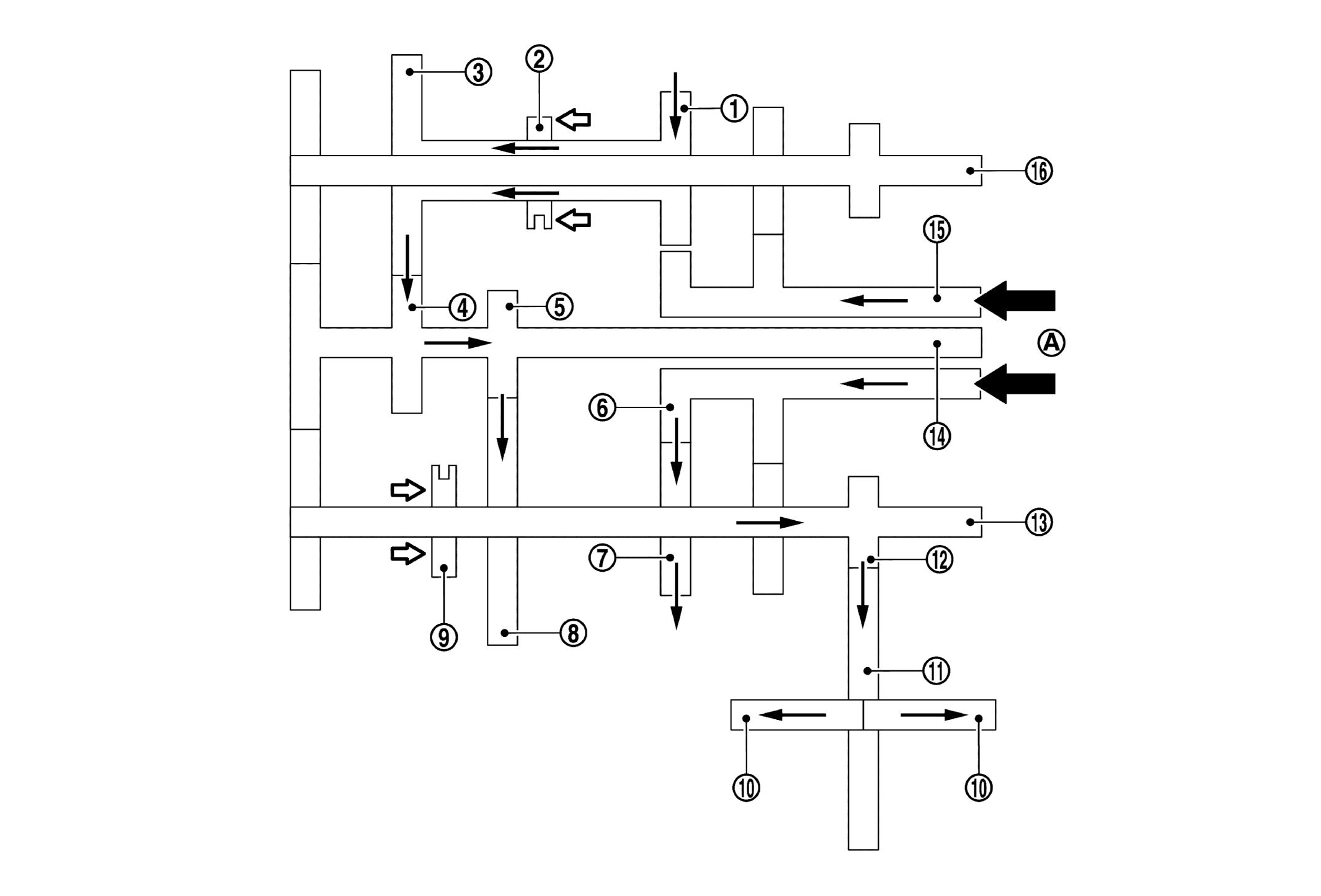

Reverse Gear
| Engine torque | |||||
| Reverse idler gear | Sliding sleeve (reverse gear) | 3rd idler gear | |||
| Internal shaft fixed gear (3rd gear) | Internal shaft fixed gear (1st gear) | Hollow shaft fixed gear (2nd gear/reverse gear) | |||
| 2nd idler gear | 1st idler gear | Sliding sleeve (1st gear/5th gear) | |||
| Left and right drive shaft | Spur gear (pinion differential) | Output shaft fixed gear 1 | |||
| Output shaft 1 | Internal shaft | Hollow shaft | |||
| Output shaft 2 |
- A reversing gear has not been used for the reverse gear. This reduces weight and friction as well as internal operating noises.
- The following clutches/shift forks are engaged/actuated to provide power flow in reverse gear.
- K2 clutch (inner clutch)
- Shift fork (1st gear/5th gear)
- Dual shift fork (6th gear/reverse gear)
