Repair and Diagnosis
>>
Steering
>>
Steering Column
>>
Automatic Drive Positioner
>>
Wiring Diagram-AUT/DP-
July 1:
So it begins
. Don't worry, this is not in the correct legal jurisdiction!
Wiring Diagram-AUT/DP-

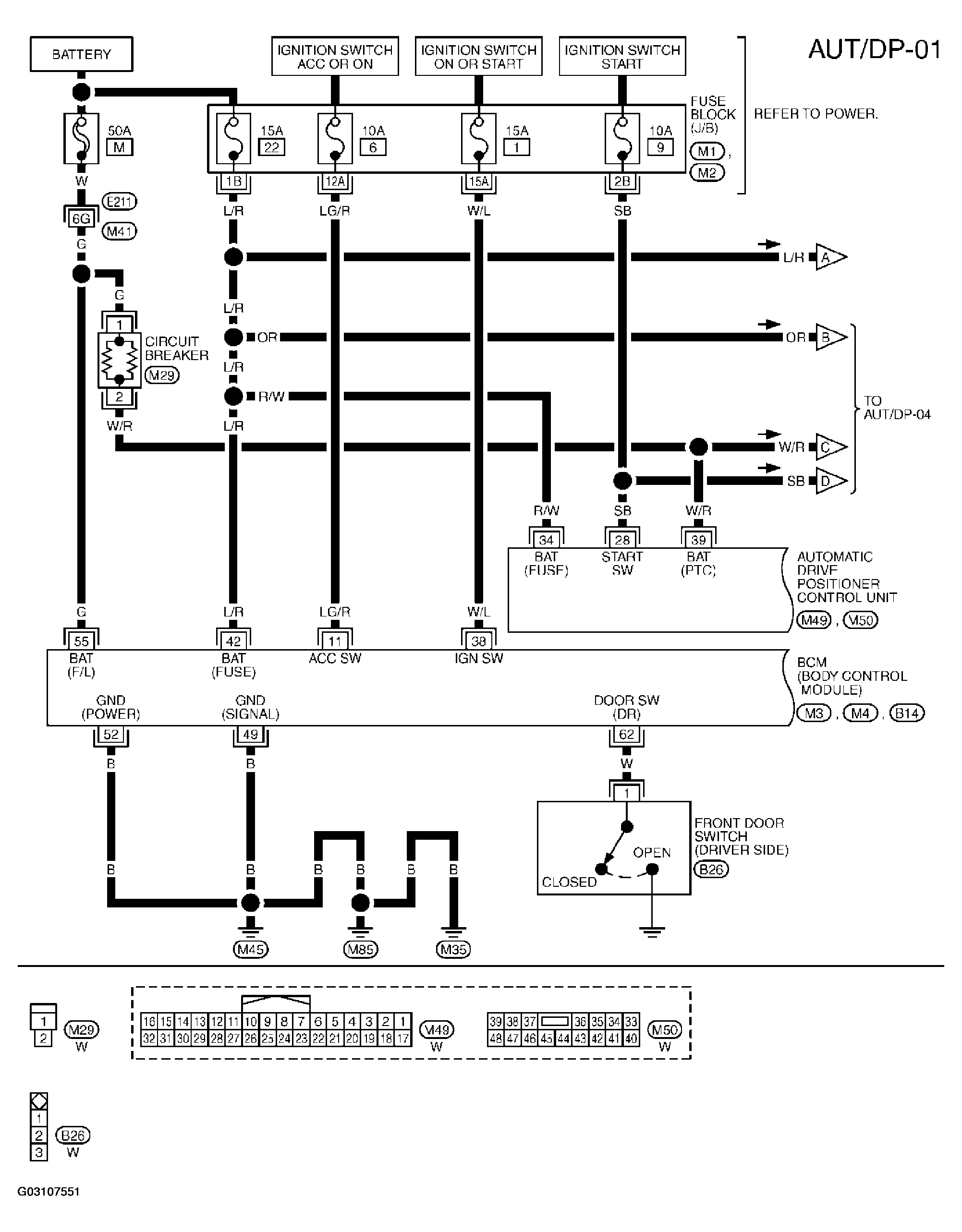

Fig 1: Wiring Diagram-AUT/DP (1 Of 11)
Courtesy of NISSAN MOTOR CO., U.S.A.

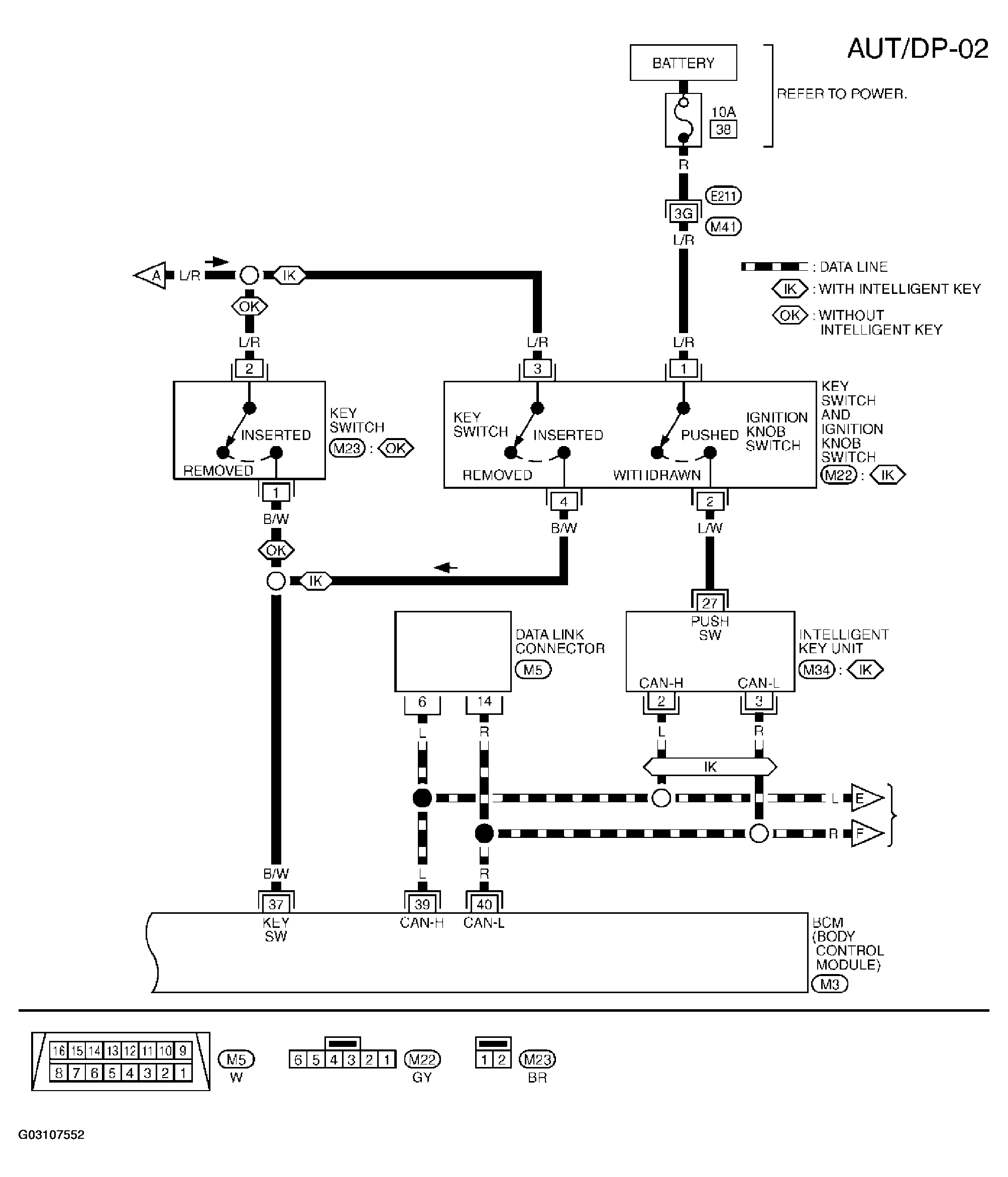

Fig 2: Wiring Diagram-AUT/DP (2 Of 11)
Courtesy of NISSAN MOTOR CO., U.S.A.

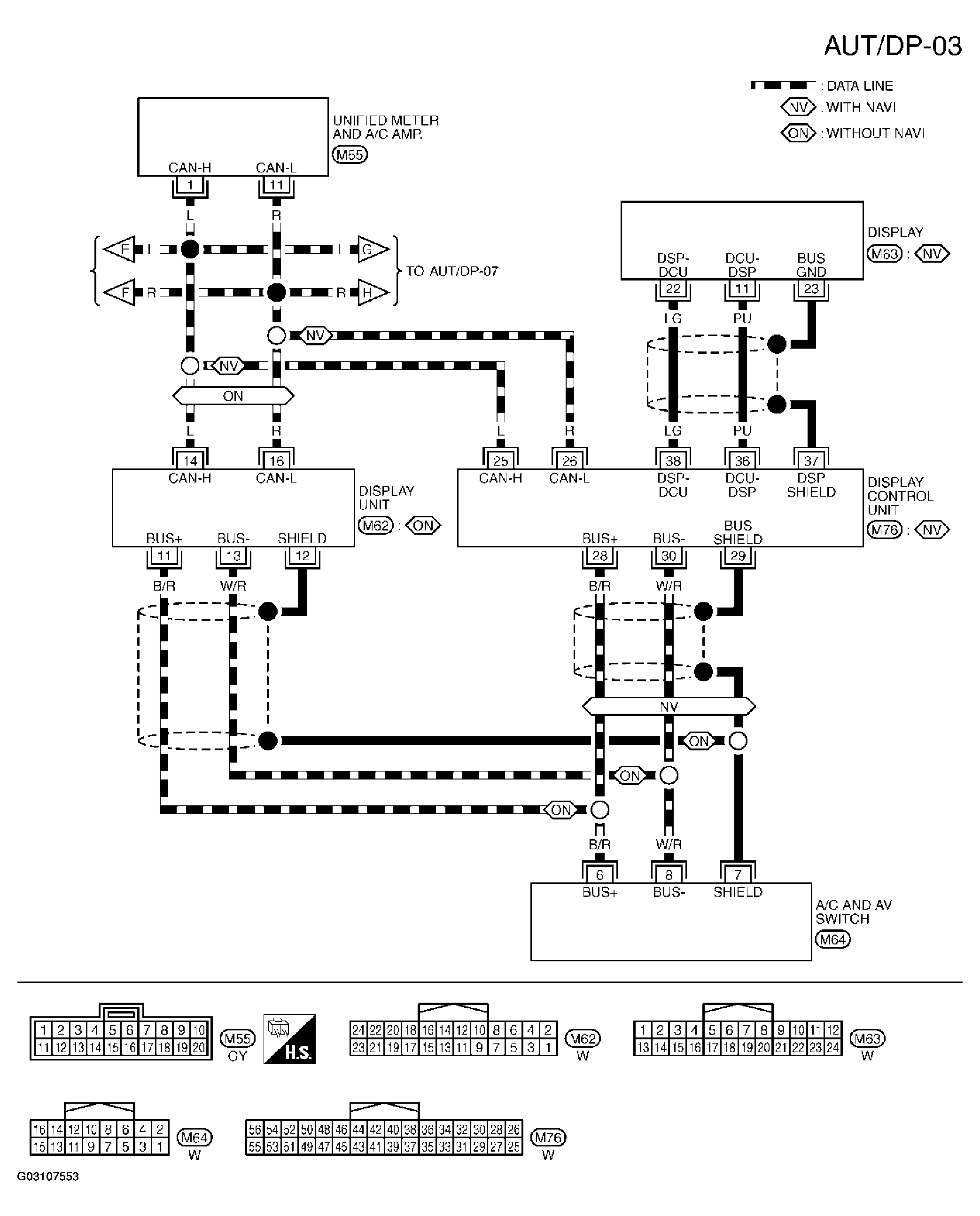

Fig 3: Wiring Diagram-AUT/DP (3 Of 11)
Courtesy of NISSAN MOTOR CO., U.S.A.

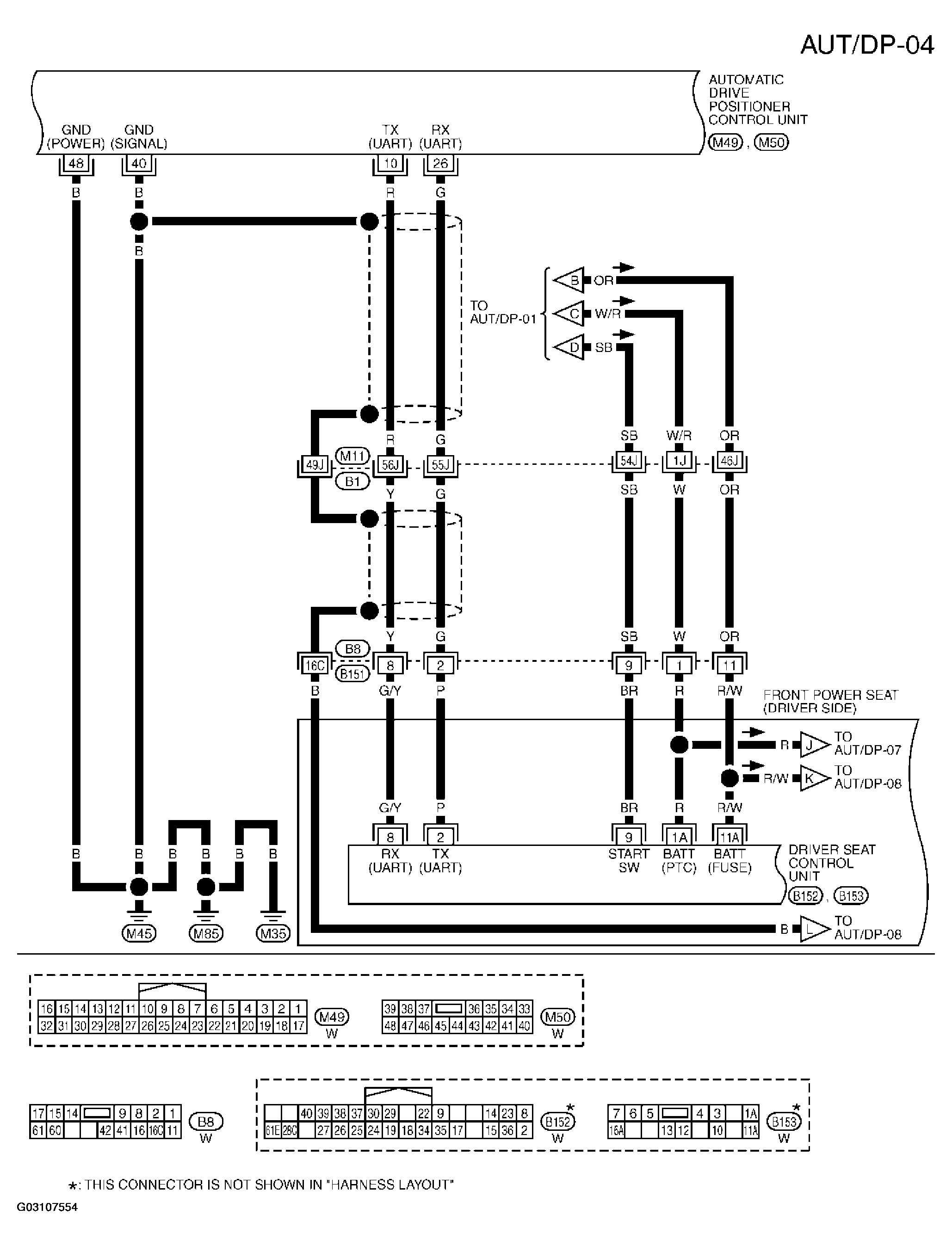

Fig 4: Wiring Diagram-AUT/DP (4 Of 11)
Courtesy of NISSAN MOTOR CO., U.S.A.

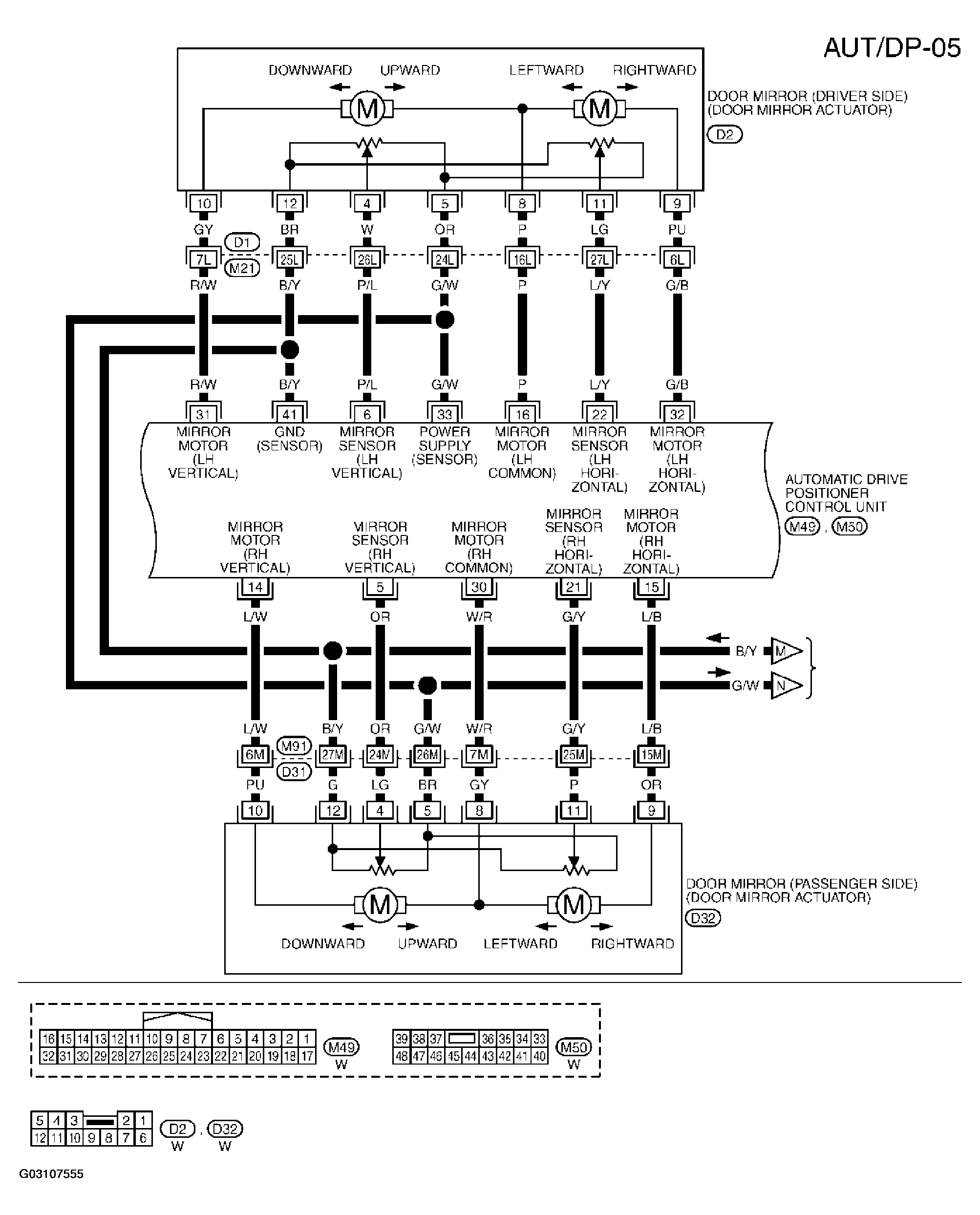

Fig 5: Wiring Diagram-AUT/DP (5 Of 11)
Courtesy of NISSAN MOTOR CO., U.S.A.

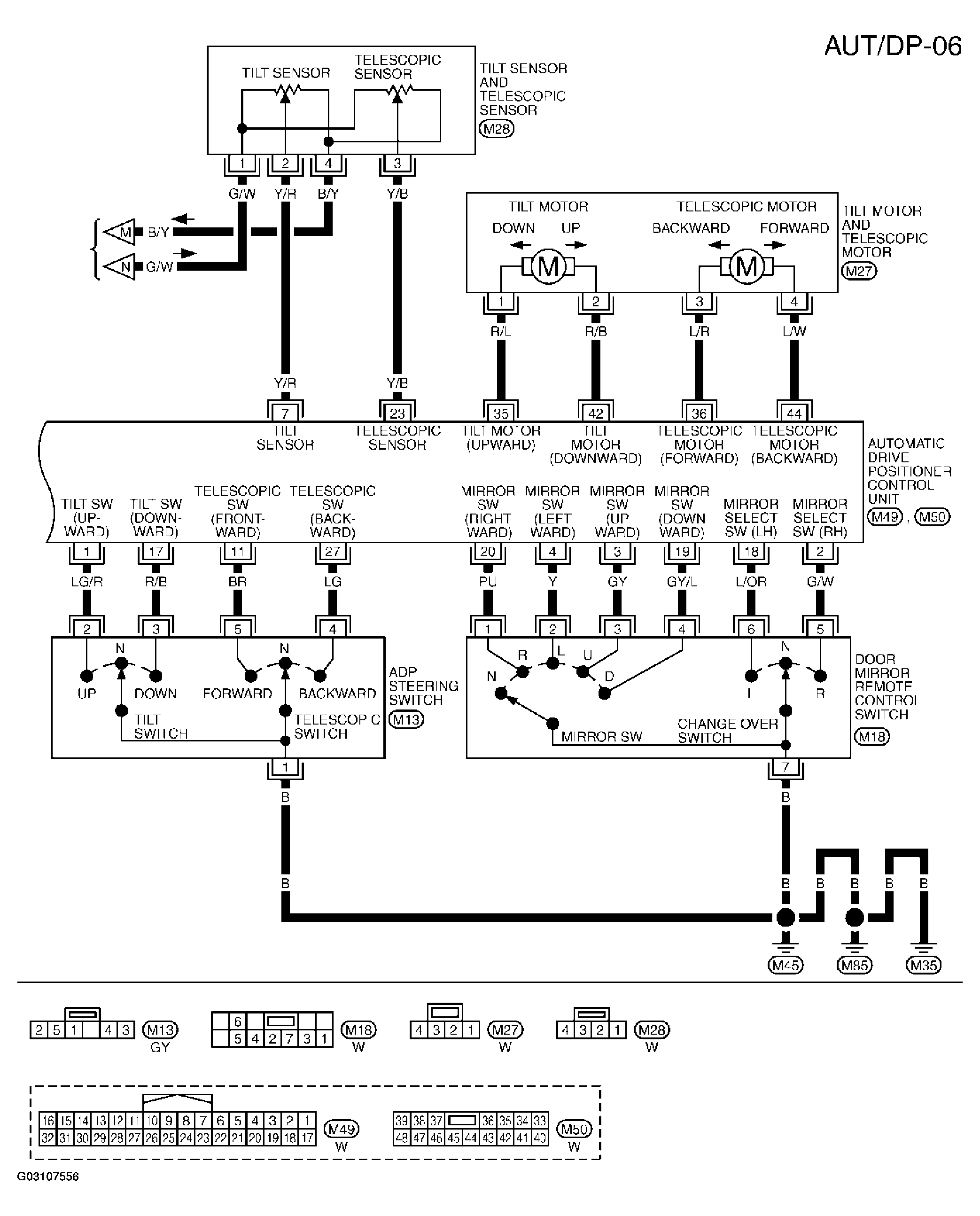

Fig 6: Wiring Diagram-AUT/DP (6 Of 11)
Courtesy of NISSAN MOTOR CO., U.S.A.

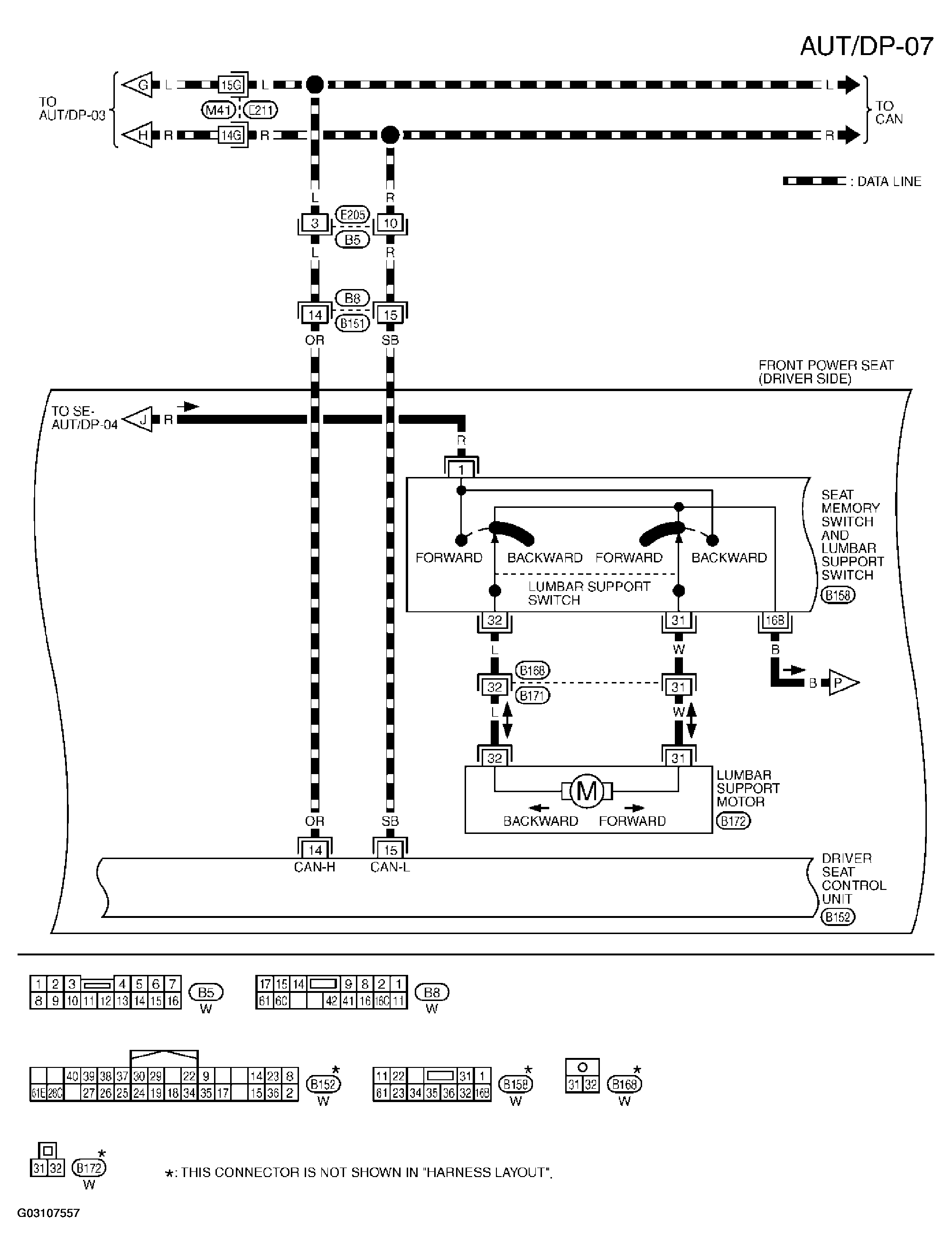

Fig 7: Wiring Diagram-AUT/DP (7 Of 11)
Courtesy of NISSAN MOTOR CO., U.S.A.

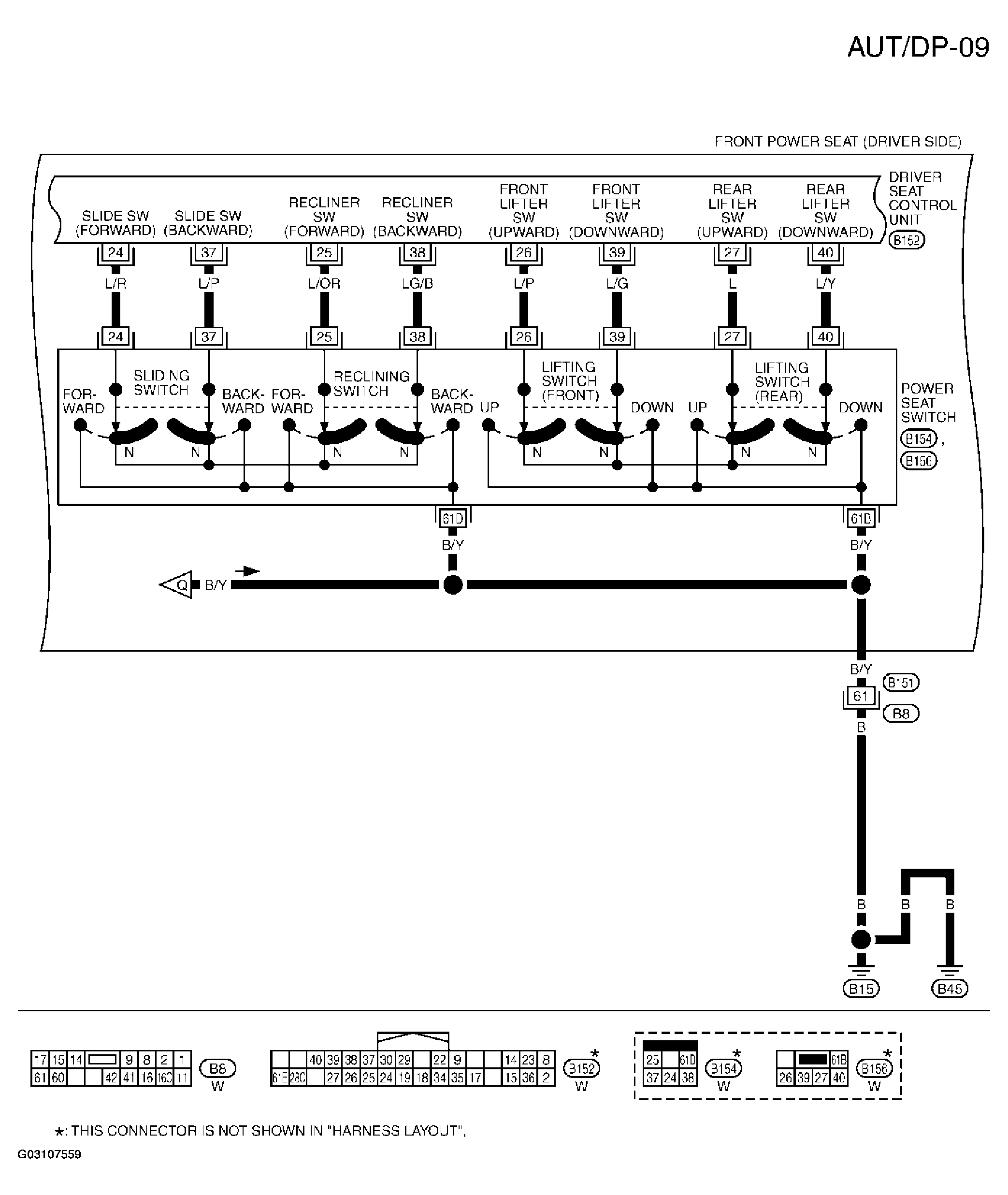

Fig 8: Wiring Diagram-AUT/DP (8 Of 11)
Courtesy of NISSAN MOTOR CO., U.S.A.

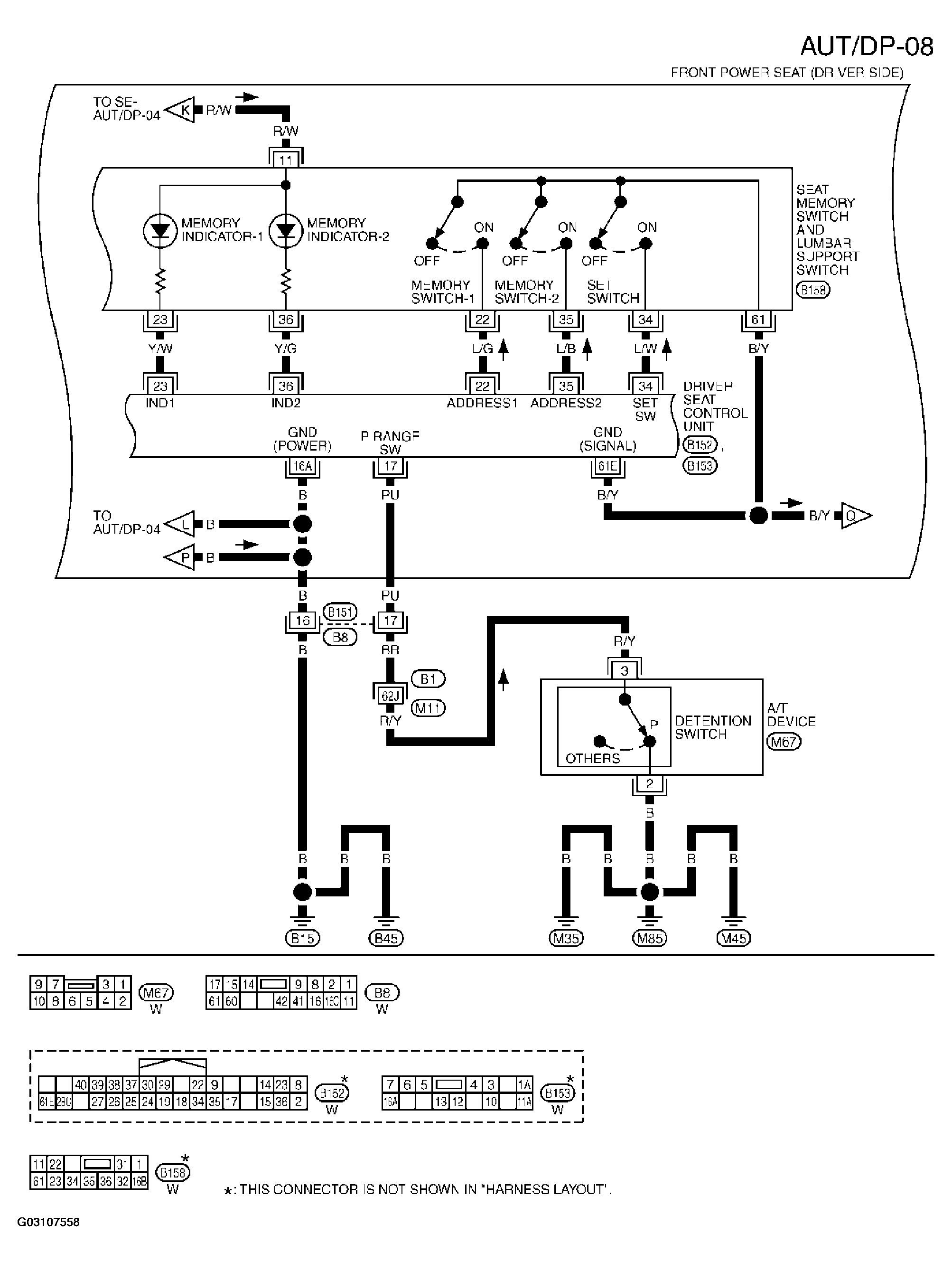

Fig 9: Wiring Diagram-AUT/DP (9 Of 11)
Courtesy of NISSAN MOTOR CO., U.S.A.

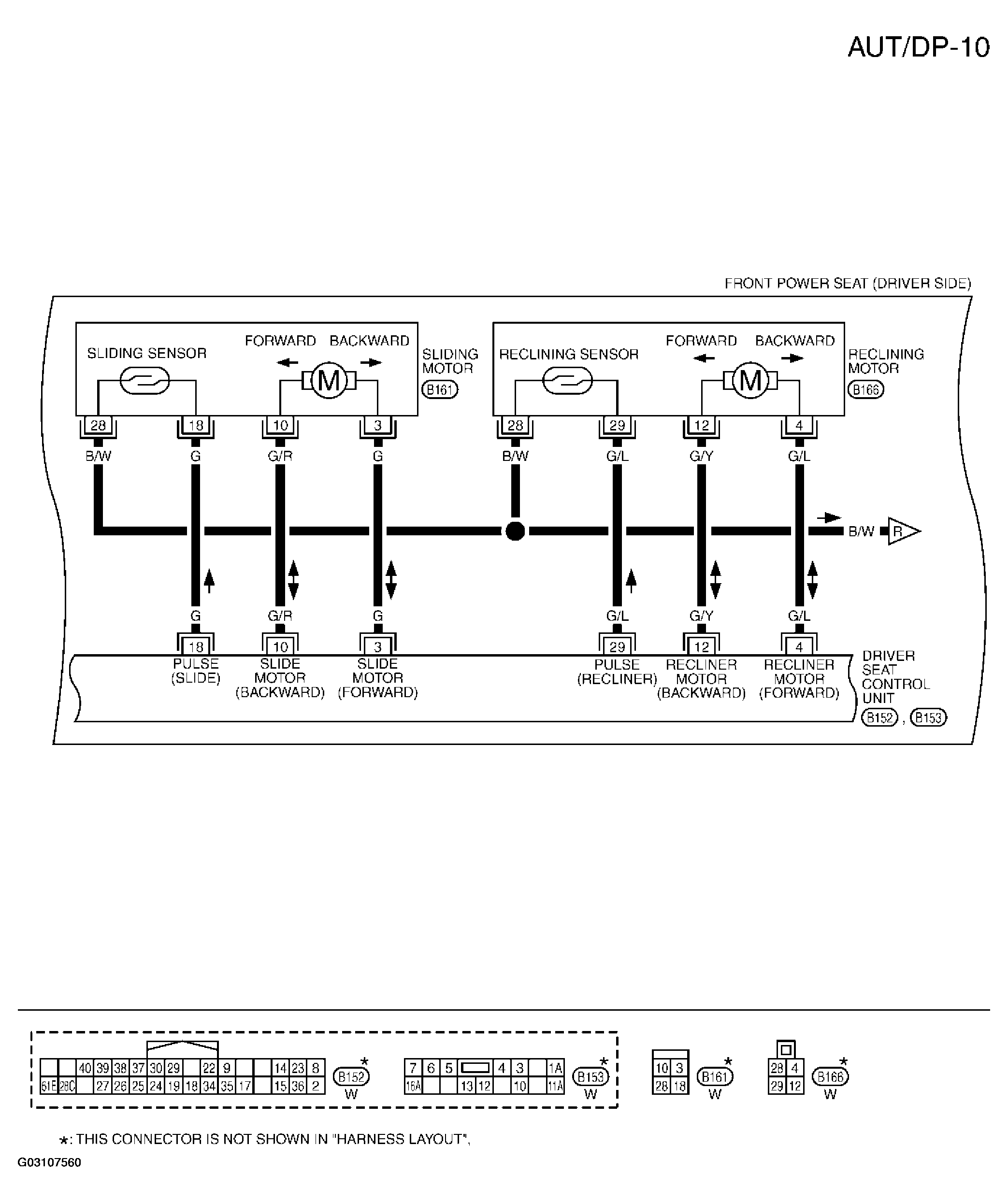

Fig 10: Wiring Diagram-AUT/DP (10 Of 11)
Courtesy of NISSAN MOTOR CO., U.S.A.

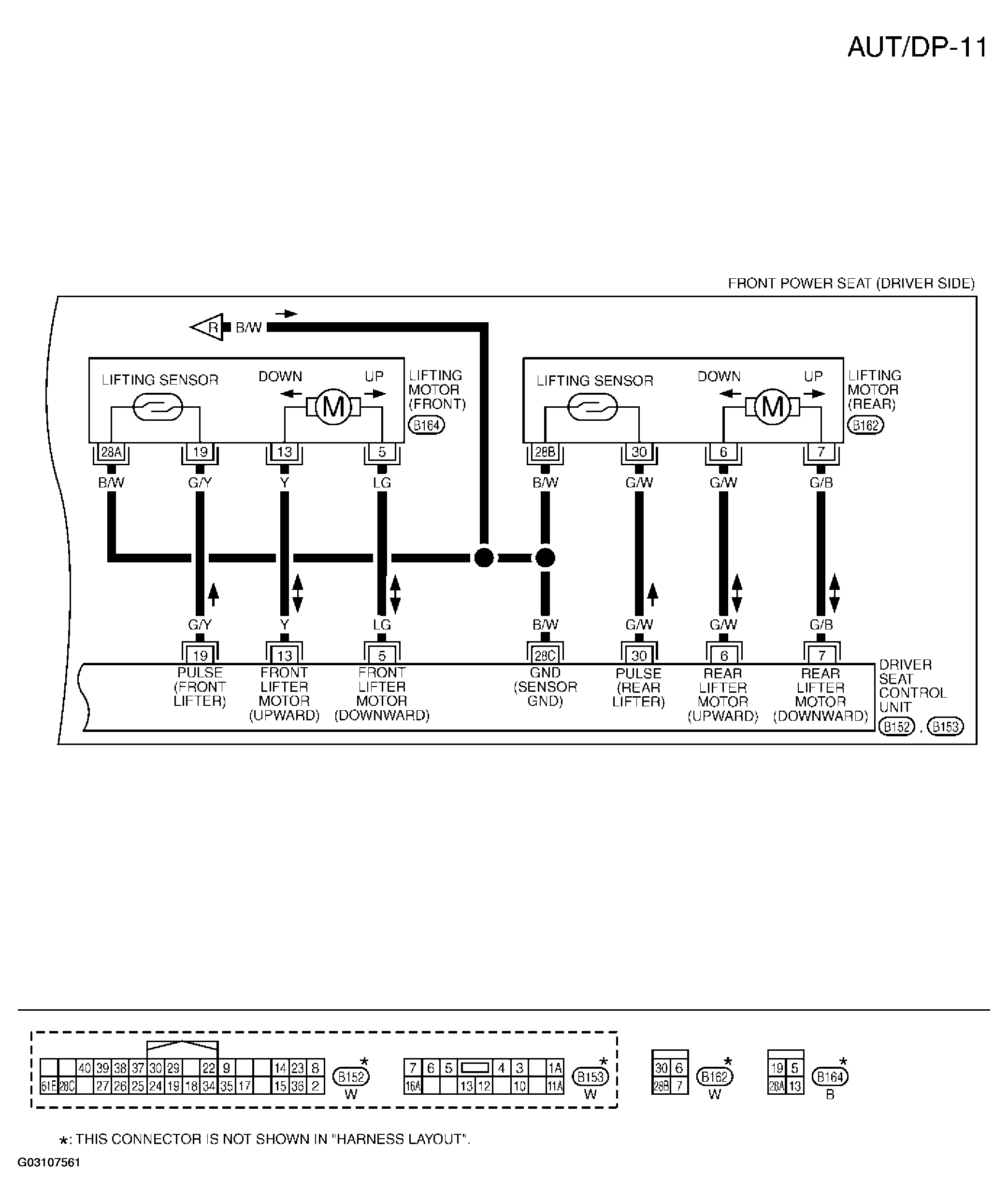

Fig 11: Wiring Diagram-AUT/DP (11 Of 11)
Courtesy of NISSAN MOTOR CO., U.S.A.
