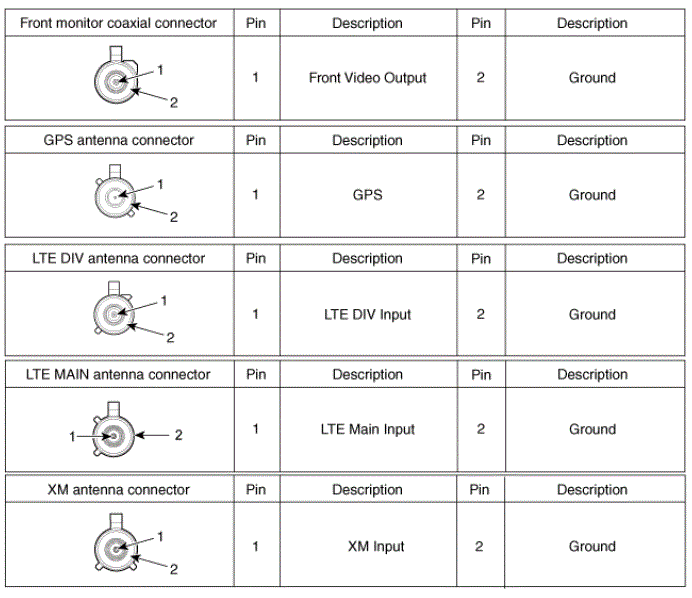

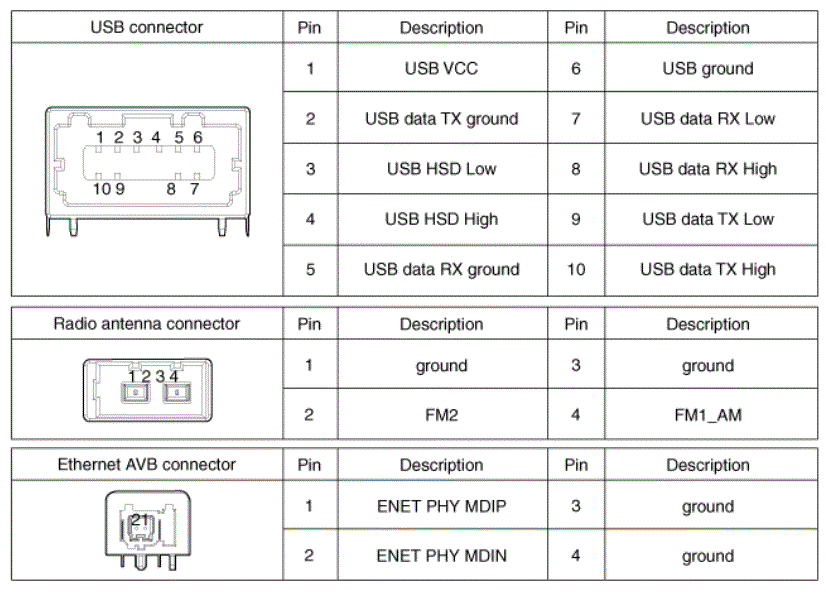

Connector Pin Information
| No | Connector A | Connector B |
|---|---|---|
| 1 | - | Mic2 (+) |
| 2 | - | Mic1 (+) |
| 3 | Navigation voice (+) | Mic1 shield |
| 4 | External amplifier SPDIF (+) | SVM Detect |
| 5 | Reset | - |
| 6 | Camera Power | Illumination (+) |
| 7 | - | - |
| 8 | SVM switch | L-CAN (High) |
| 9 | - | - |
| 10 | - | Battery (+) |
| 11 | ICU wake up | Battery (+) |
| 12 | - | Ground |
| 13 | - | Ground |
| 14 | - | Mic2 (-) |
| 15 | - | Mic1 (-) |
| 16 | - | Mic2 shield |
| 17 | AMP navigation voice (-) | - |
| 18 | External amplifier SPDIF (Low) | - |
| 19 | External amplifier SPDIF (Ground) | Illumination (-) |
| 20 | Camera Power GND | - |
| 21 | - | L-CAN (Low) |
| 22 | - | ACC |
| 23 | Airbag | Keyboard Power |
| 24 | - | Front monitor power |
| 25 | MTS key | Reverse |
| 26 | MTS key ground | - |
| 27 | AMP mic voice (+) | - |
| 28 | AMP mic voice (-) | - |
| 29 | - | - |
| 30 | - | - |
| 31 | - | - |
| 32 | - | - |
| 33 | - | IGN 1 |
| 34 | - | Keyboard power ground |
| 35 | - | Front monitor ground |
| 36 | - | - |
| 37 | ||
| 38 | Vehicle speed |
