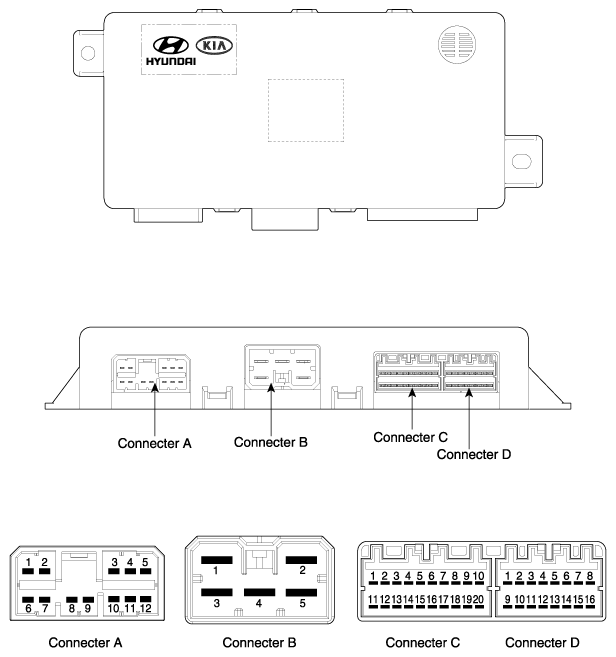

Components And Components Location: Components
| No | Connector A | Connector B | Connector C | Connector D |
|---|---|---|---|---|
| 1 | - | B+ (Power) | - | - |
| 2 | Cushion extension motor (Front) | GND (Power) | B CAN High | - |
| 3 | Front tilt motor (UP) | B+ (Power) | B CAN Low | Slide hall sensor |
| 4 | Back motor (Front) | - | - | Tilt hall sensor |
| 5 | Slide motor (Front) | GND (Power) | - | Cushion ext.. hall sensor |
| 6 | - | - | Sensor VCC | |
| 7 | Cushion extends motor (Rear) | - | IGN1 | |
| 8 | Rear height sensor (UP) | - | B+ (ECU) | |
| 9 | Rear height sensor (Down) | - | GND (ECU) | |
| 10 | Front tilt motor (Down) | - | - | |
| 11 | Back motor (Rear) | - | Recline hall sensor | |
| 12 | Slide Motor (Rear) | - | Height hall sensor | |
| 13 | - | - | ||
| 14 | - | - | ||
| 15 | - | - | ||
| 16 | - | - | ||
| 17 | - | |||
| 18 | - | |||
| 19 | - | |||
| 20 | - |
