Manual Climate Control System

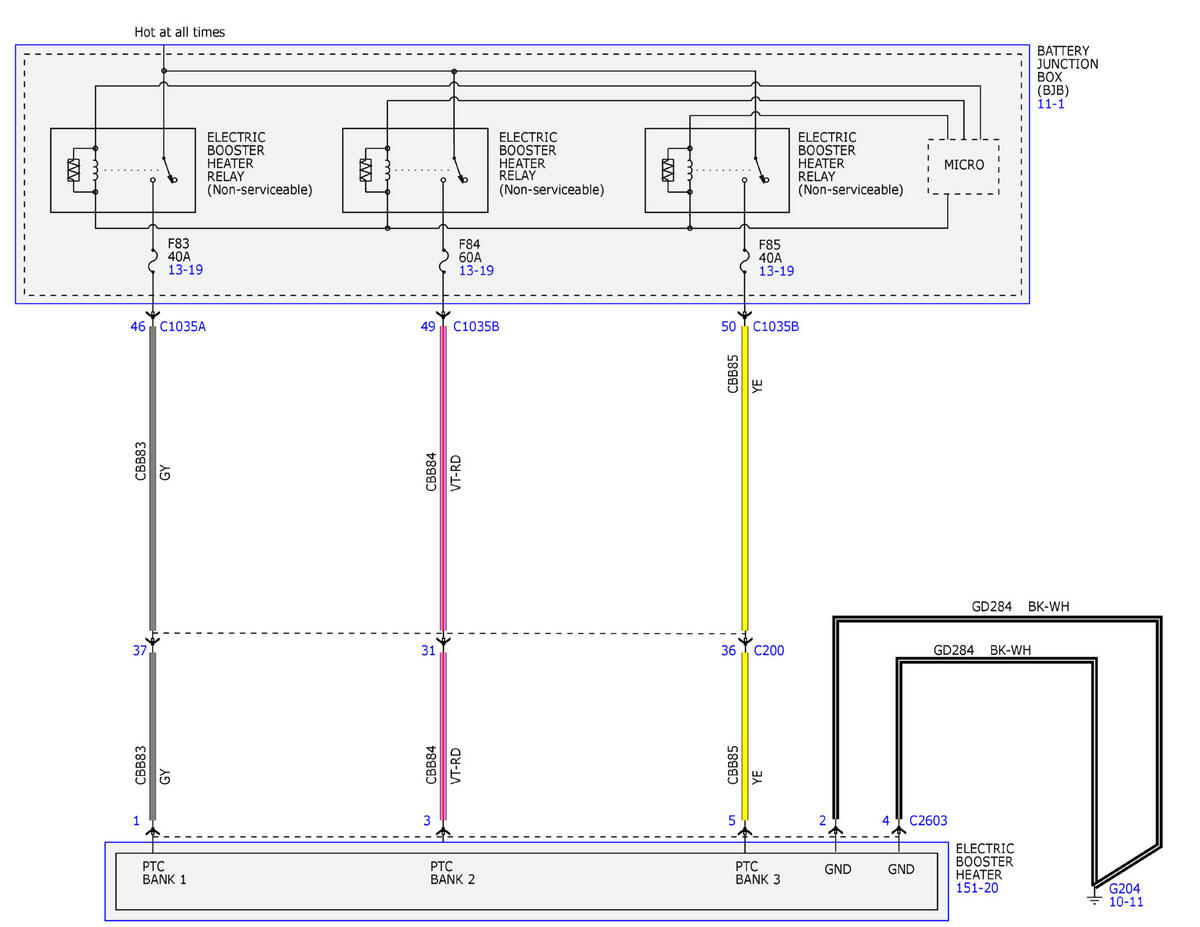

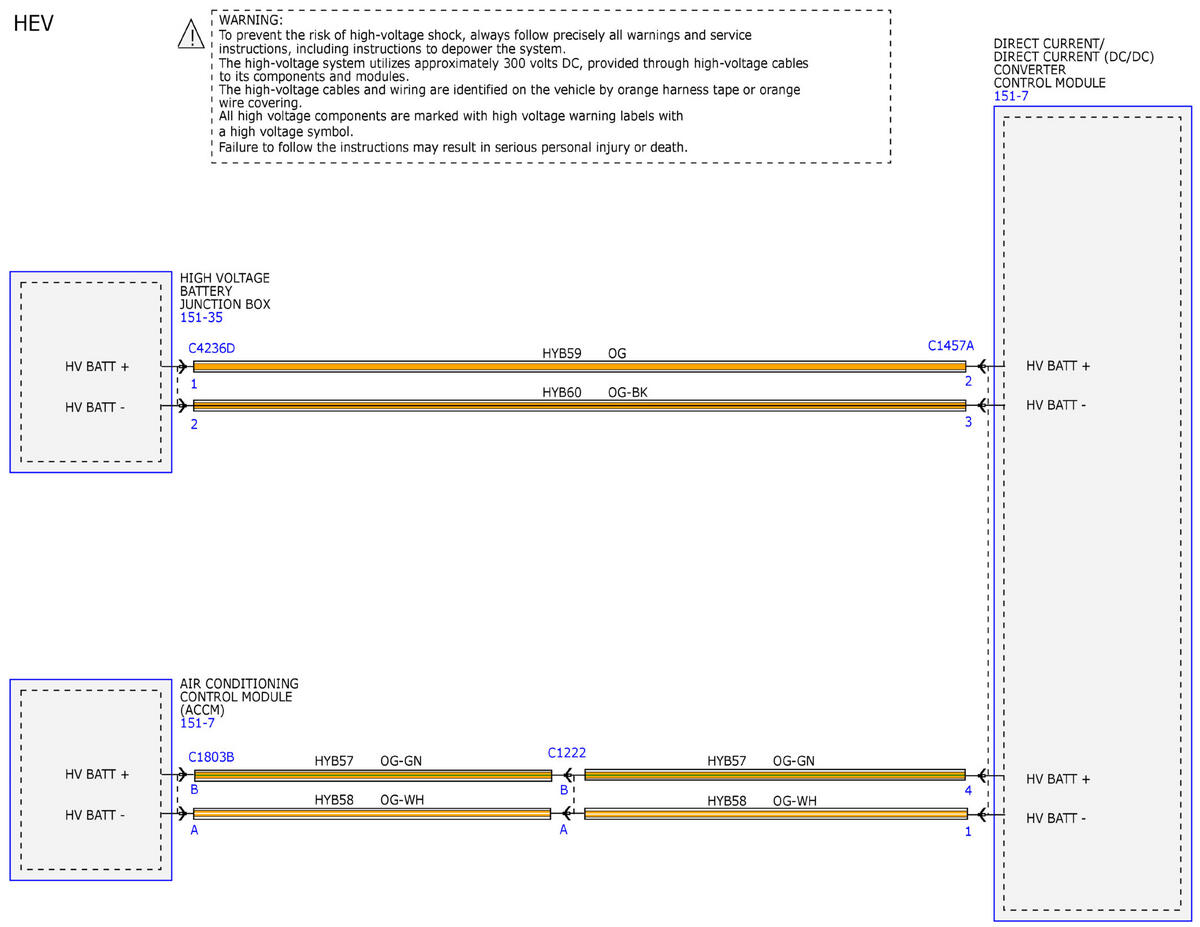

Fig 1: Manual Climate Control System (1 Of 13)
Courtesy of FORD MOTOR COMPANY

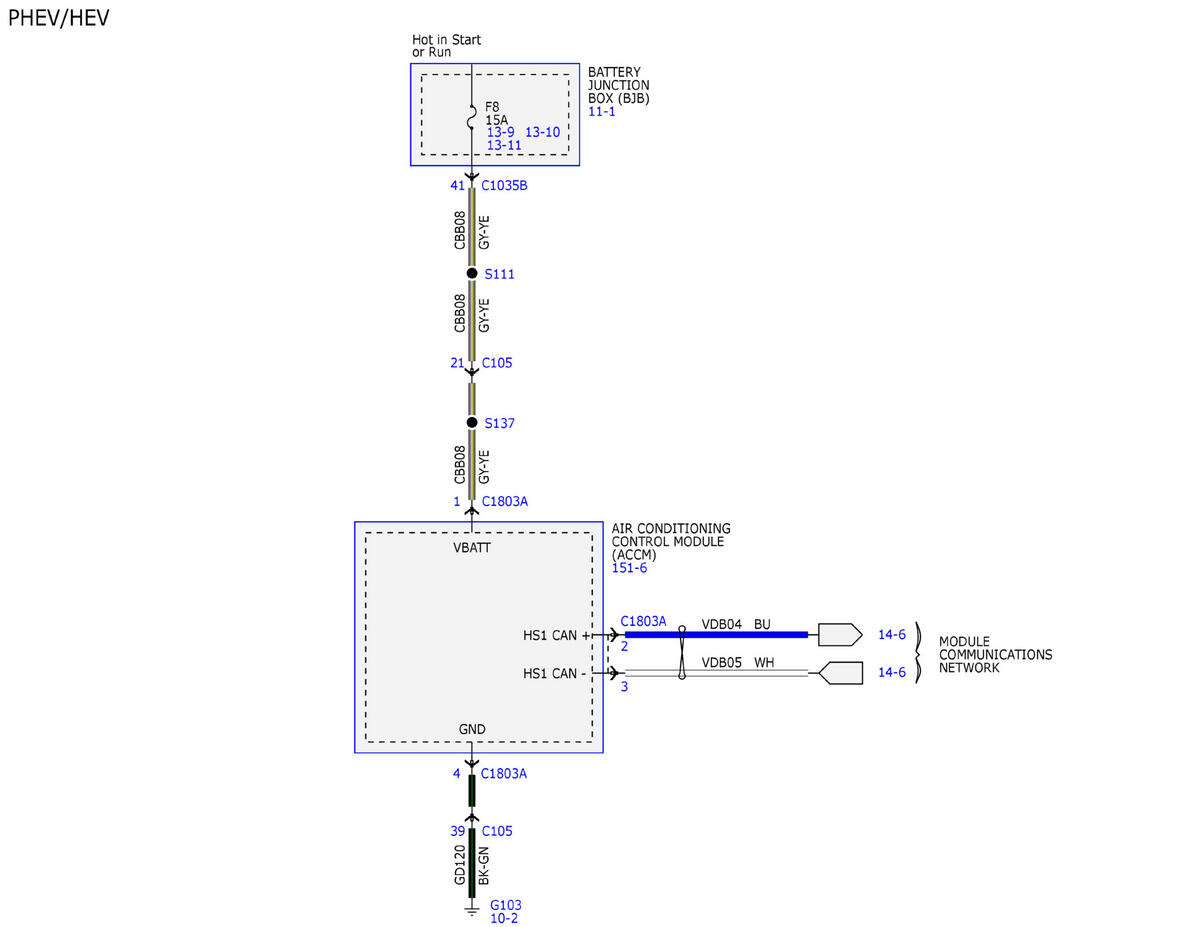

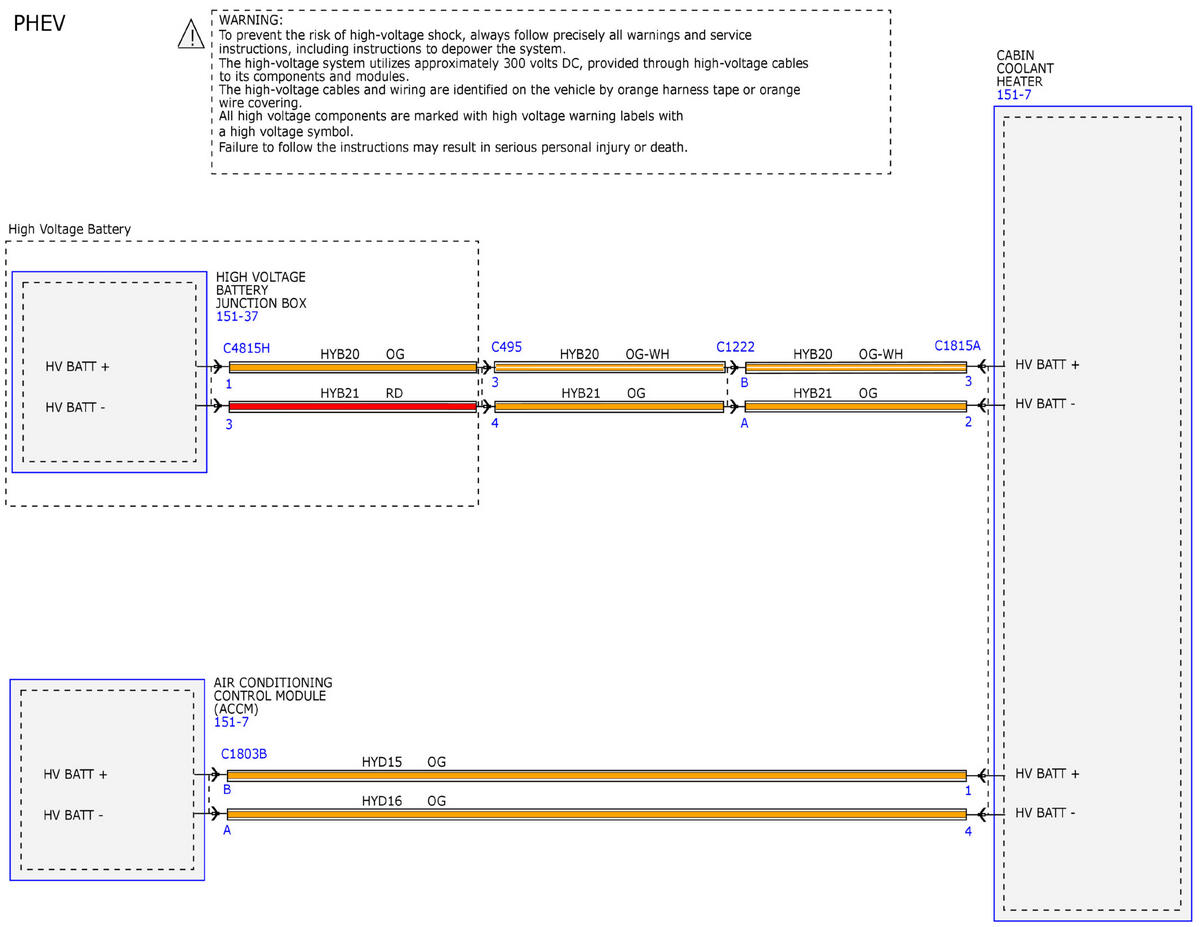

Fig 2: Manual Climate Control System (2 Of 13)
Courtesy of FORD MOTOR COMPANY

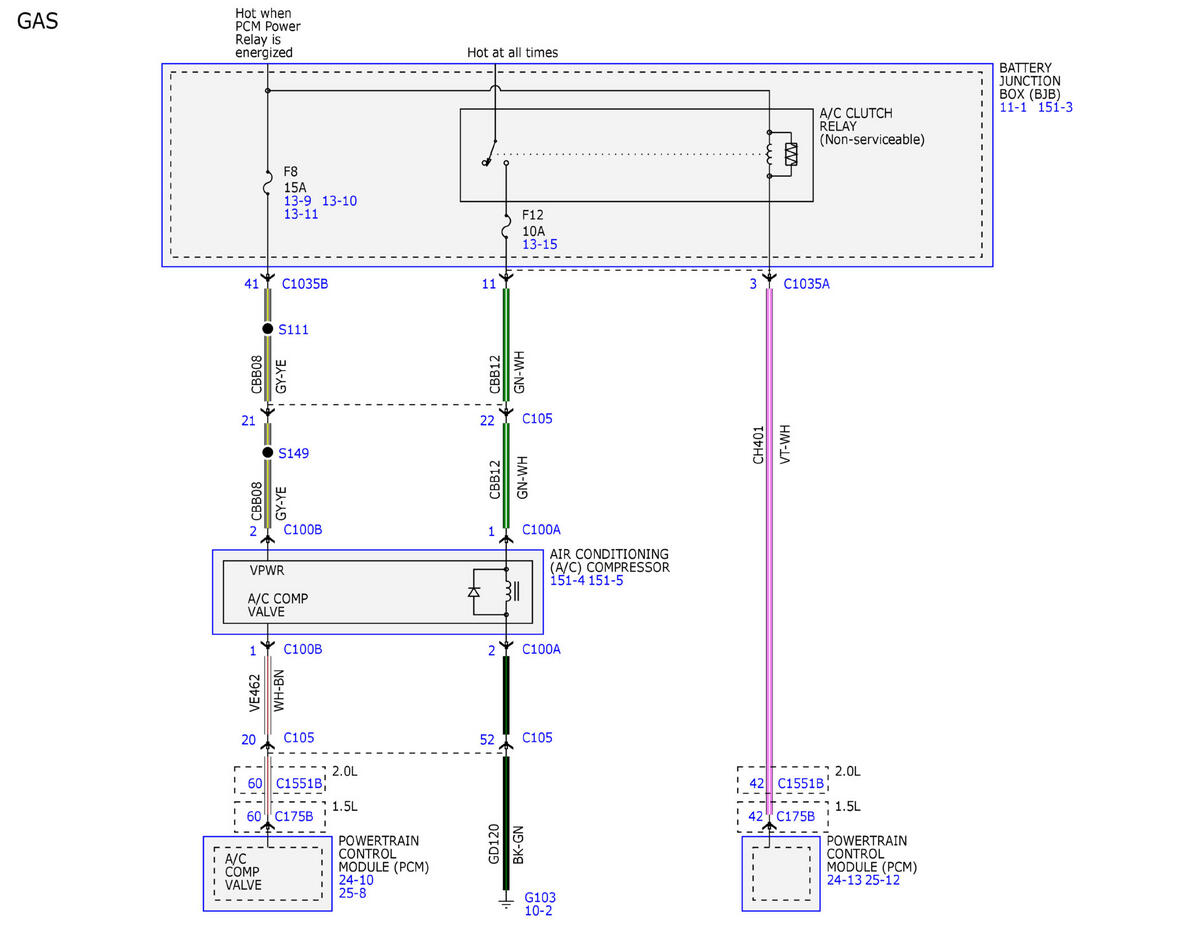

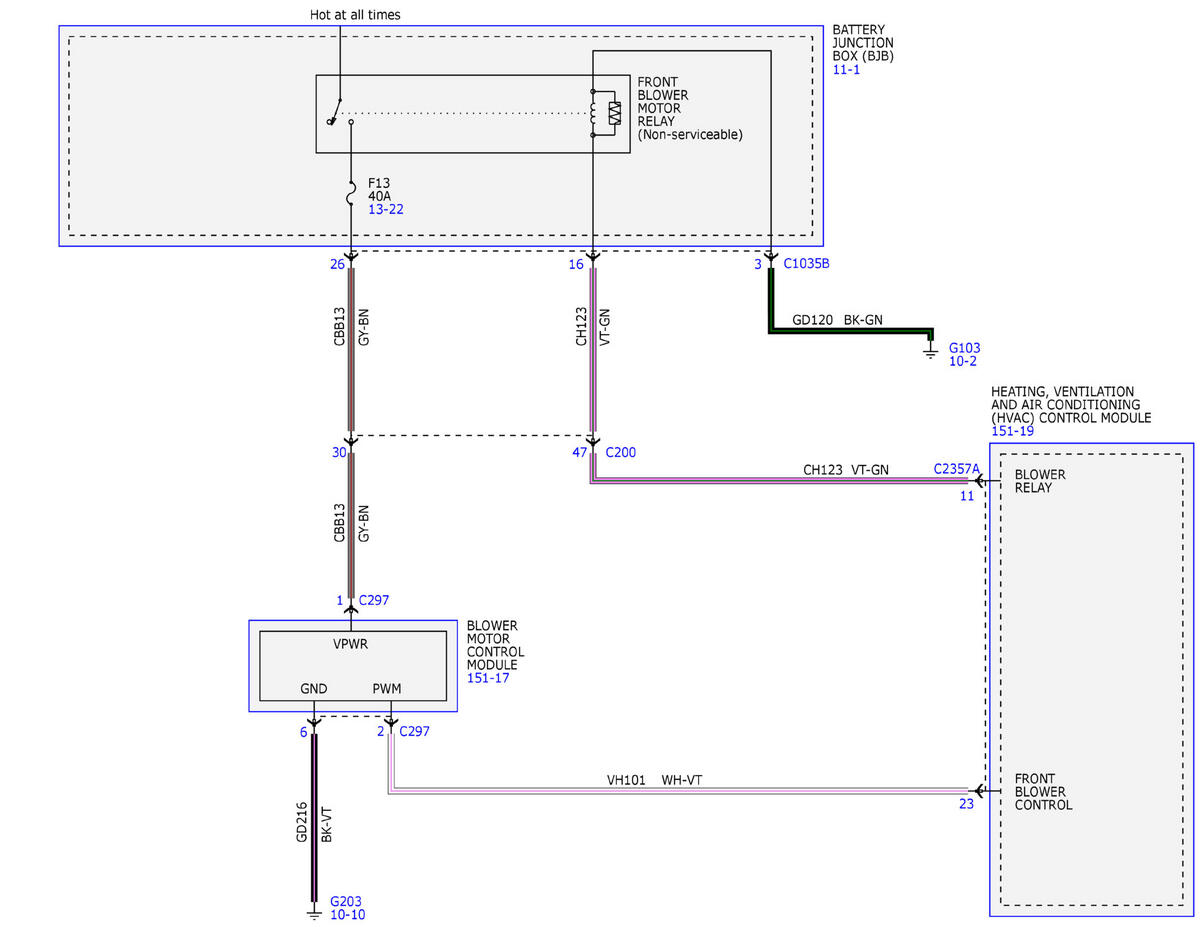

Fig 3: Manual Climate Control System (3 Of 13)
Courtesy of FORD MOTOR COMPANY

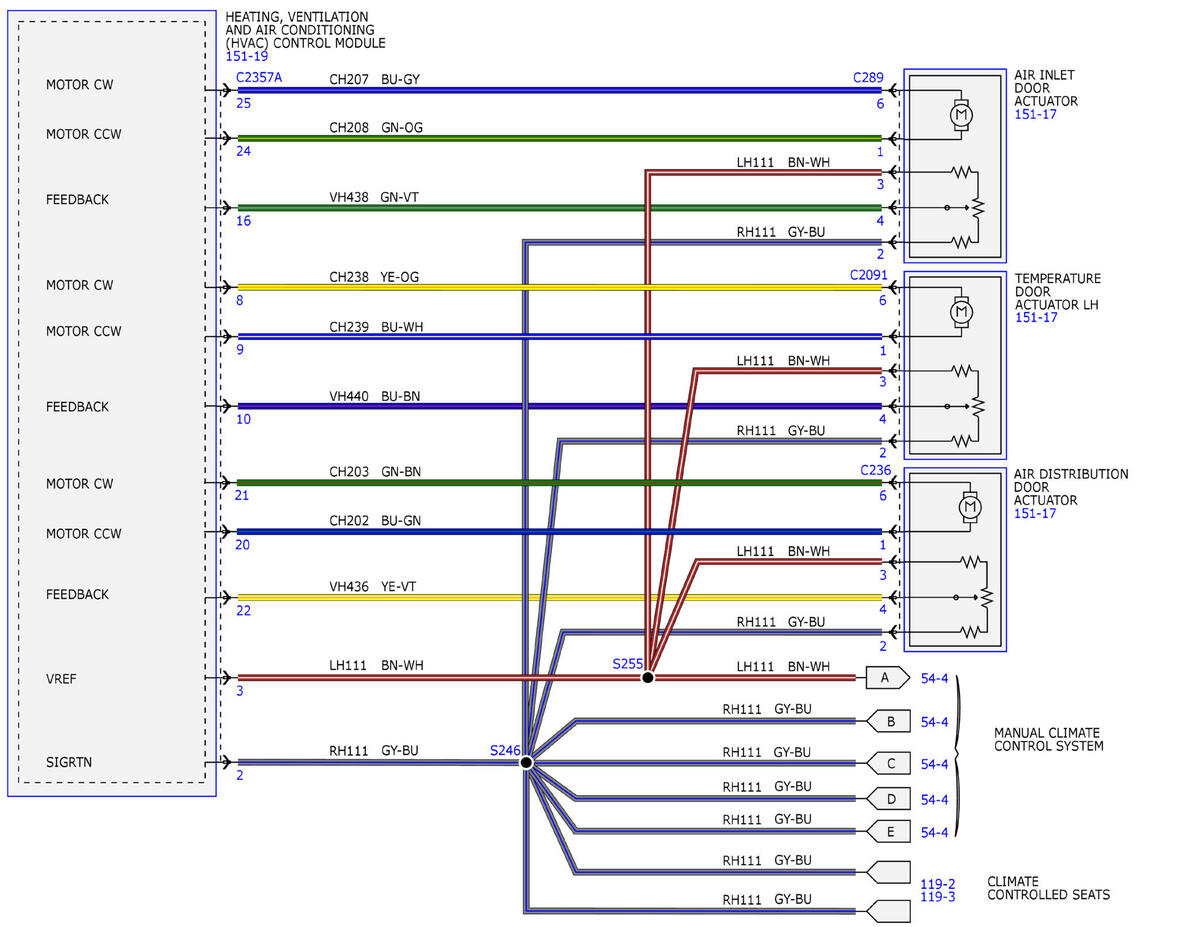

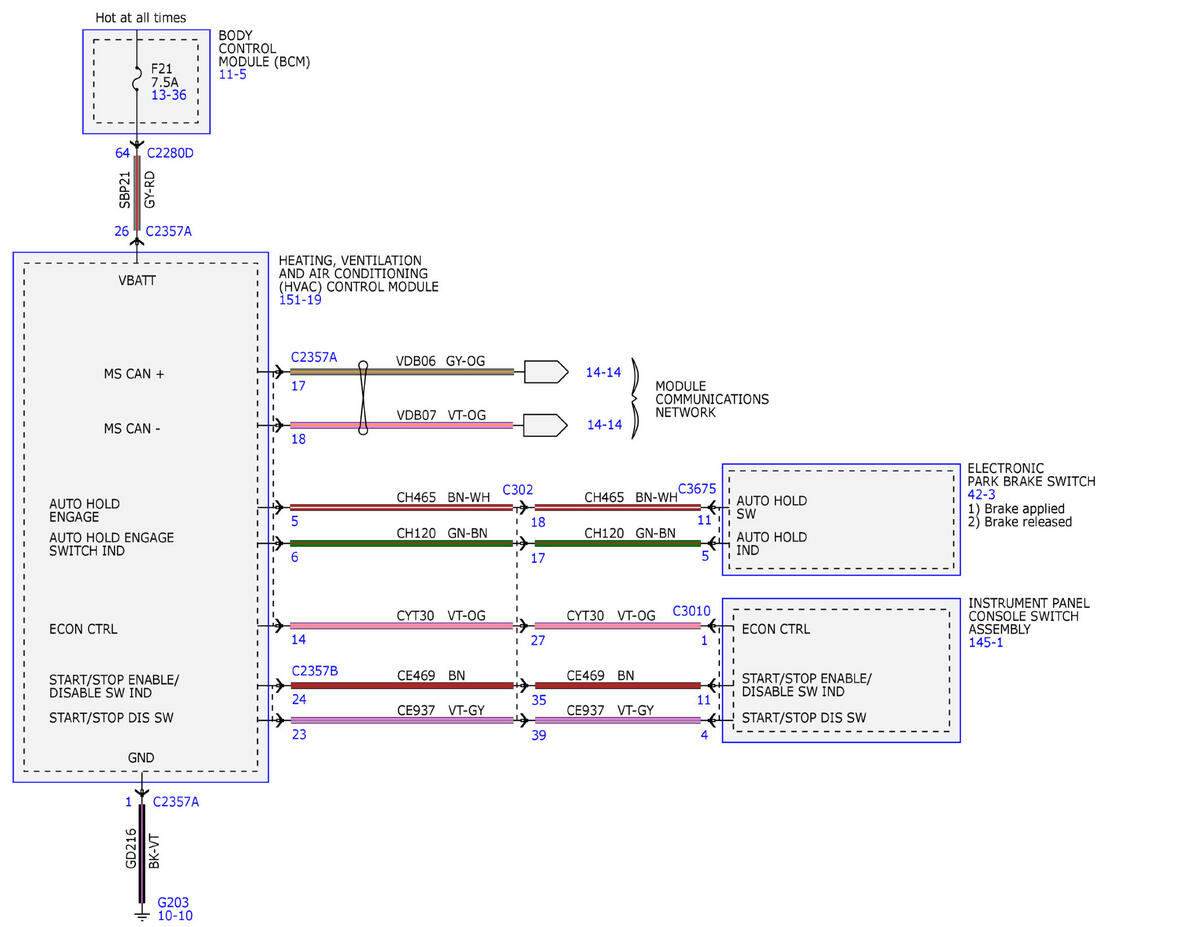

Fig 4: Manual Climate Control System (4 Of 13)
Courtesy of FORD MOTOR COMPANY

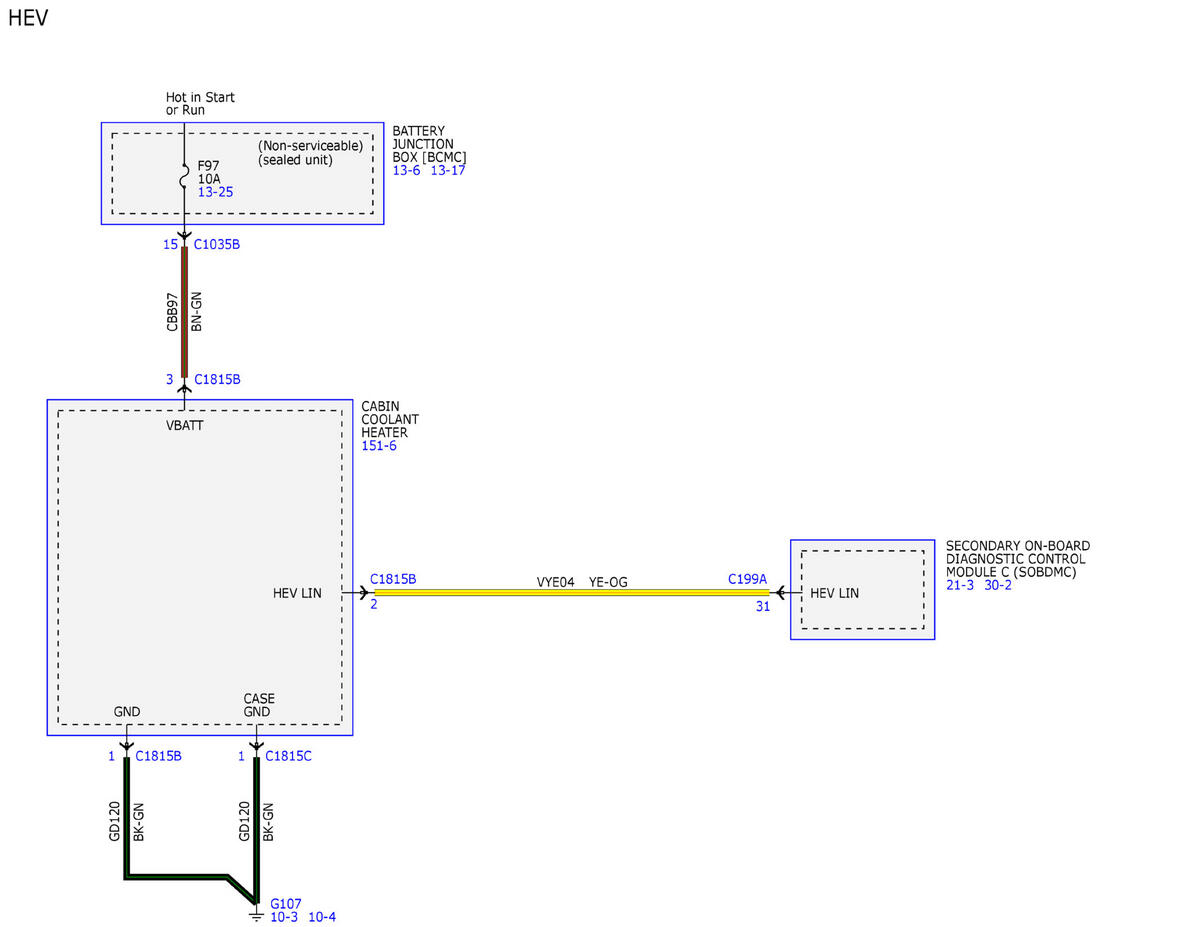

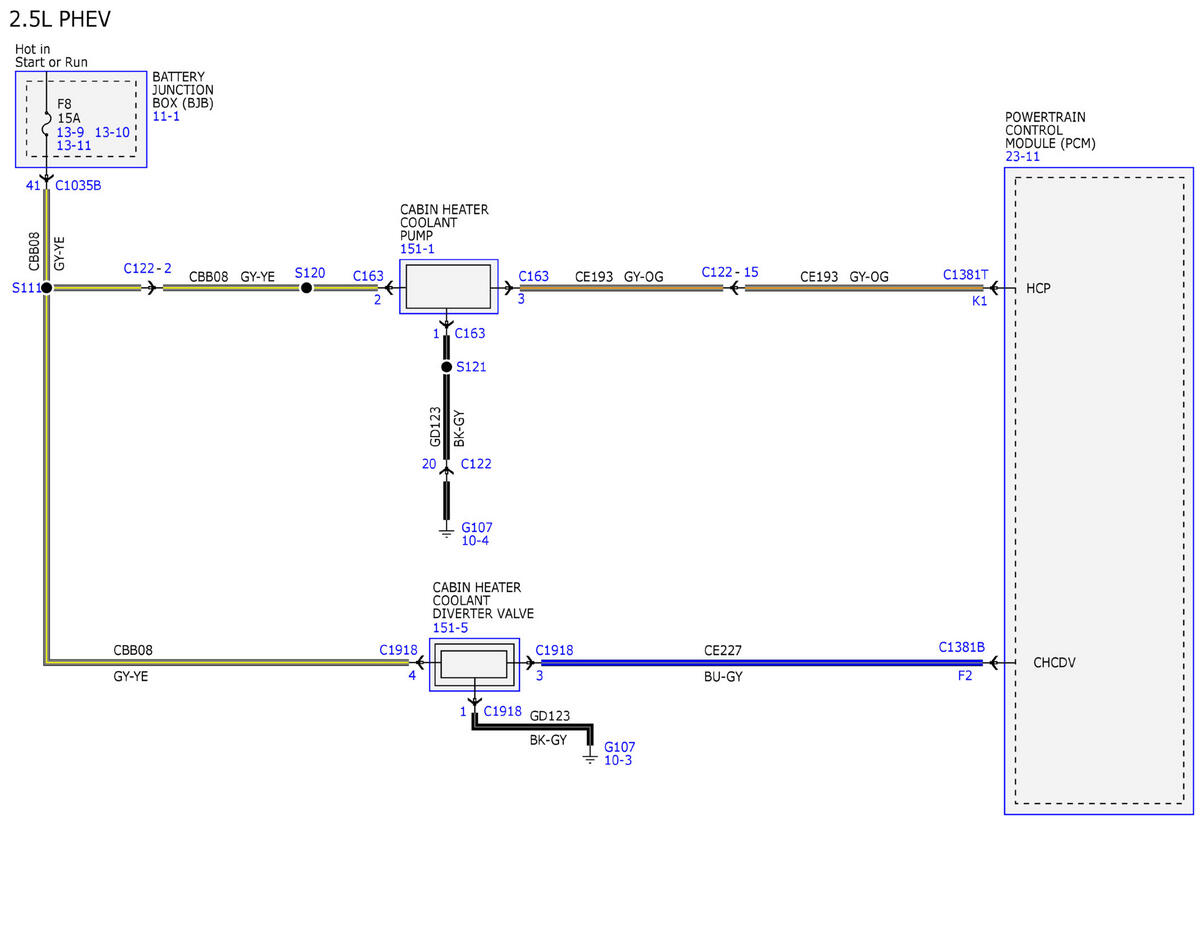

Fig 5: Manual Climate Control System (5 Of 13)
Courtesy of FORD MOTOR COMPANY

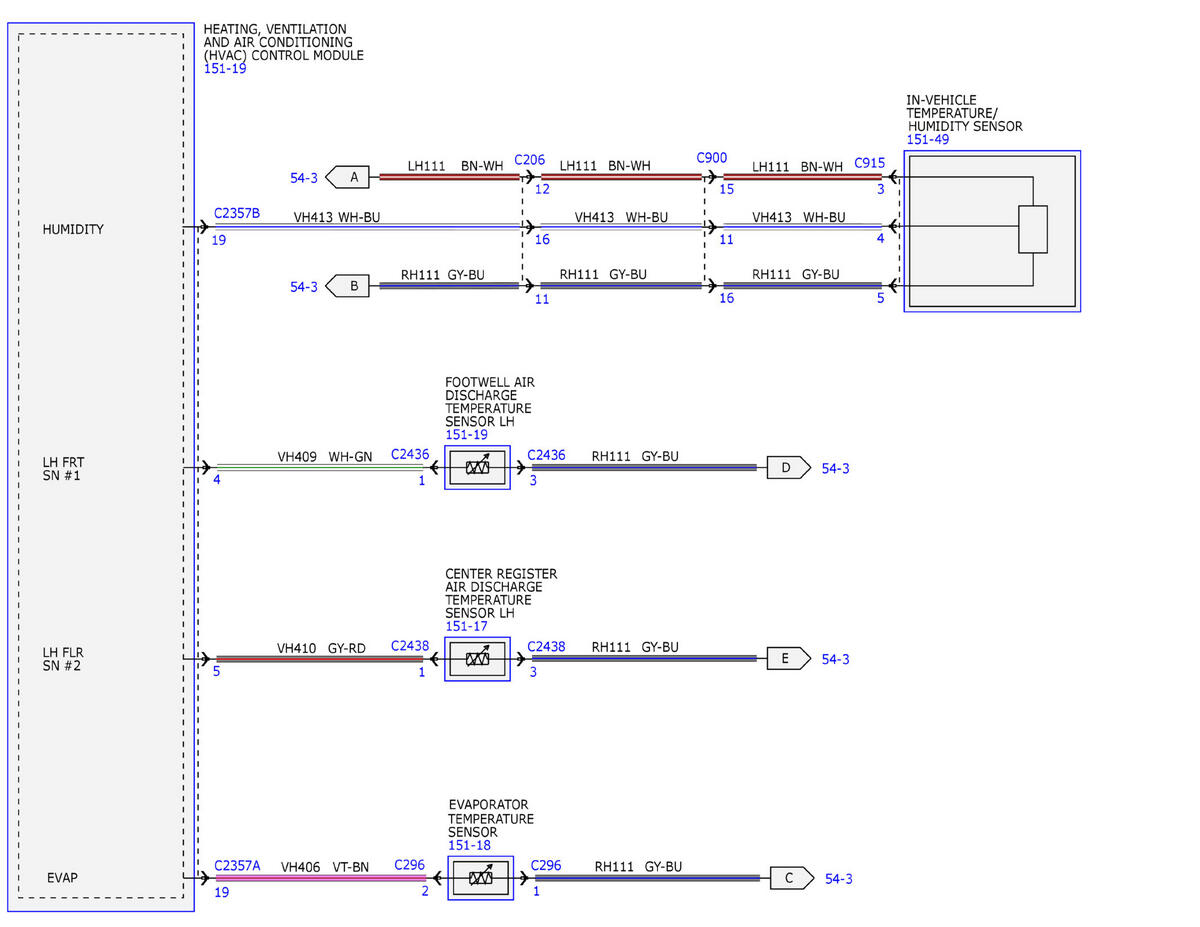

Fig 6: Manual Climate Control System (6 Of 13)
Courtesy of FORD MOTOR COMPANY

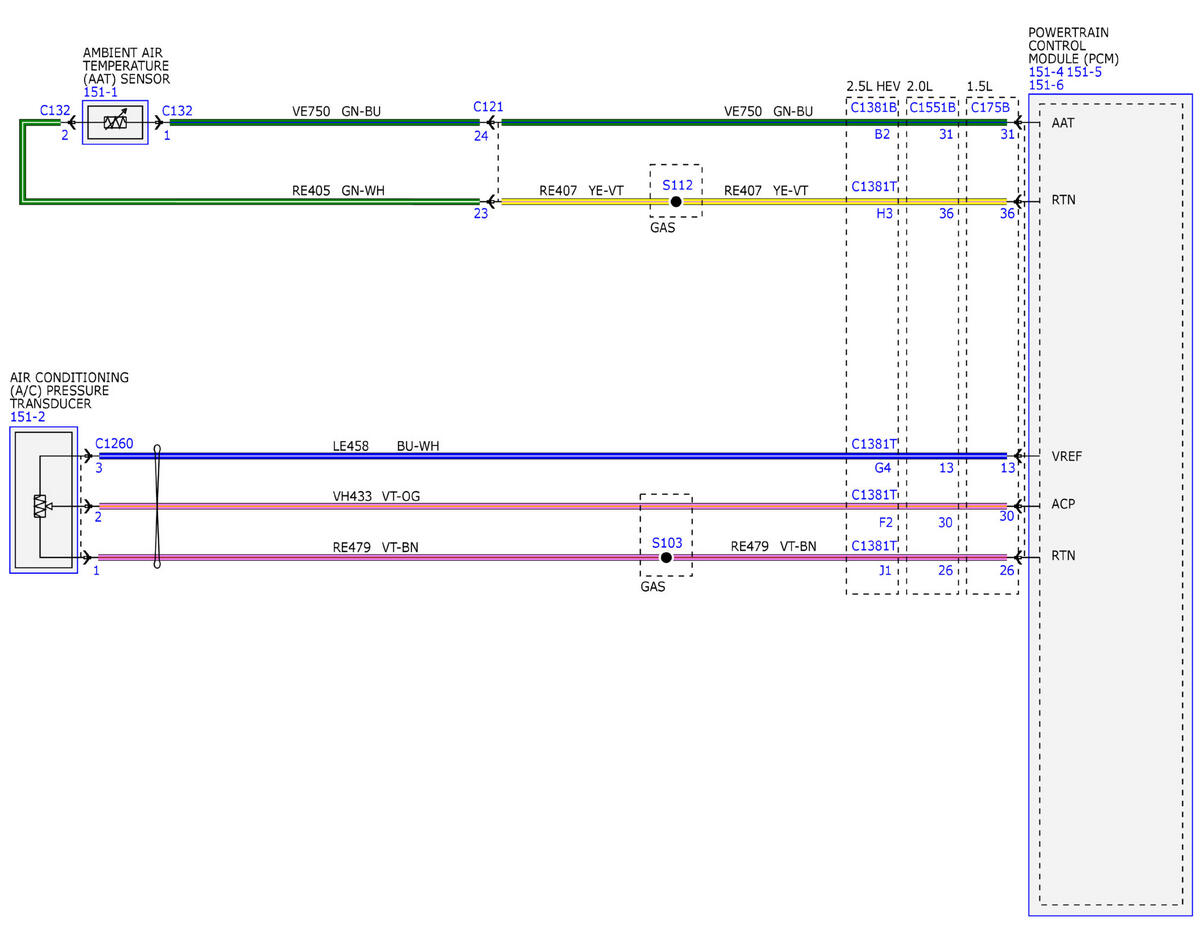

Fig 7: Manual Climate Control System (7 Of 13)
Courtesy of FORD MOTOR COMPANY

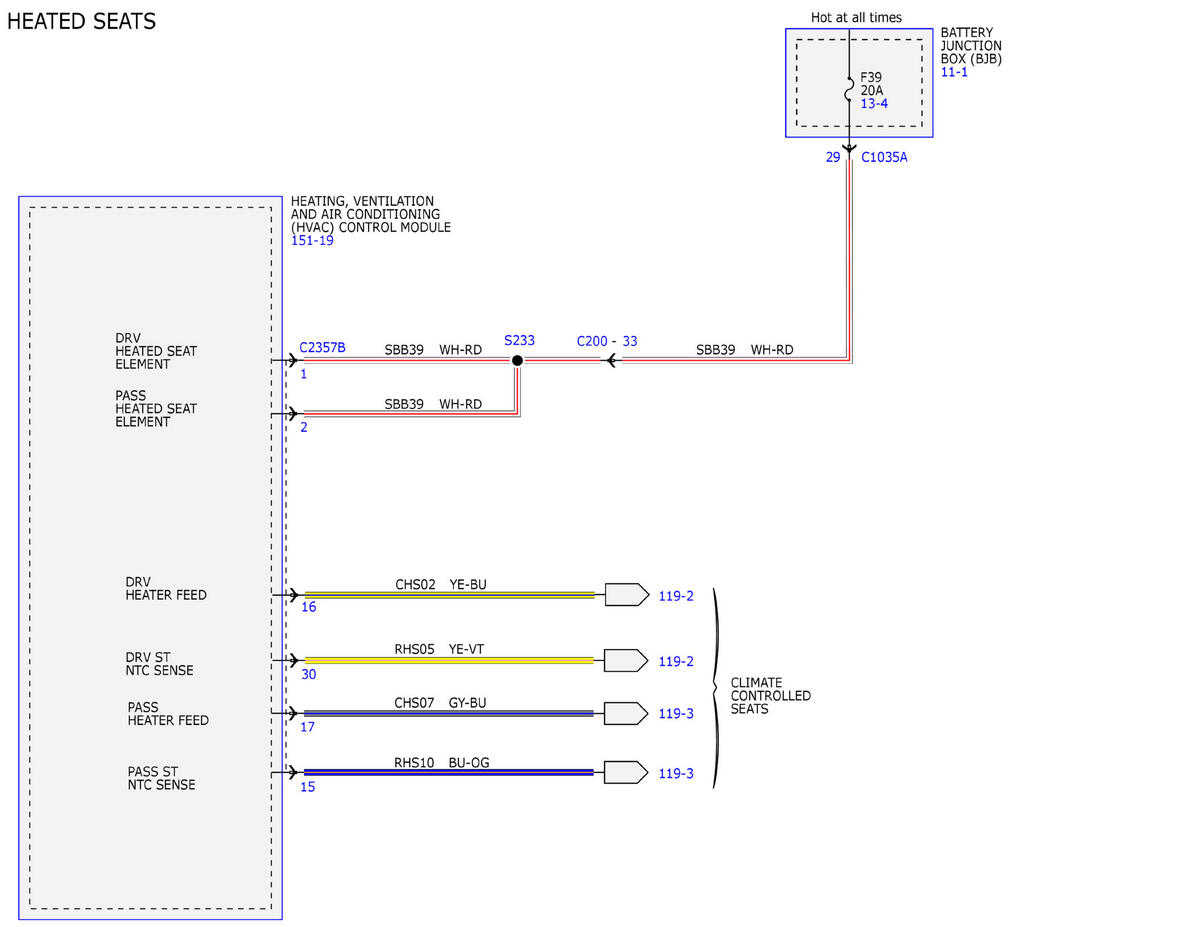

Fig 8: Manual Climate Control System (8 Of 13)
Courtesy of FORD MOTOR COMPANY
Fig 9: Manual Climate Control System (9 Of 13)
Courtesy of FORD MOTOR COMPANY
Fig 10: Manual Climate Control System (10 Of 13)
Courtesy of FORD MOTOR COMPANY
Fig 11: Manual Climate Control System (11 Of 13)
Courtesy of FORD MOTOR COMPANY
Fig 12: Manual Climate Control System (12 Of 13)
Courtesy of FORD MOTOR COMPANY
Fig 13: Manual Climate Control System (13 Of 13)
Courtesy of FORD MOTOR COMPANY
