In-Vehicle Temperature Sensor Connector End View (C233)
July 1:
So it begins
. Don't worry, this is not in the correct legal jurisdiction!
In-Vehicle Temperature Sensor Connector End View (C233)

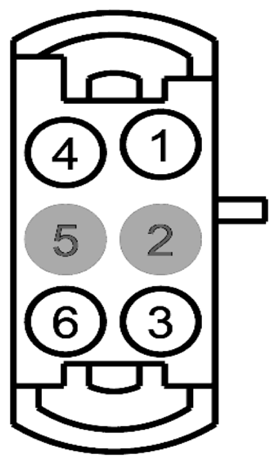

Fig 1: Identifying In-Vehicle Temperature Sensor Connector (C233)
Courtesy of FORD MOTOR CO.
Pin
Circuit
Gauge
Circuit Function
Qualifier
1
CH103 (BU-WH)
22
CTRL MOD. - CLIMATE # I.T.S. ASPIRATOR MOTOR +
2
*
*
Not Used
3
RH103 (GY)
22
CTRL MOD. - CLIMATE # I.T.S. ASPIRATOR MOTOR -
4
VH414 (GN-BU)
22
SENSOR - INCAR TEMP.
5
*
*
Not Used
6
RH105 (GN)
22
CTRL MOD. - CLIMATE # SENSOR RETURN 2
