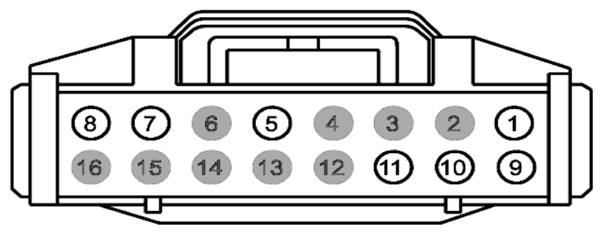

CLOCKSPRING Connector End View (C218C)
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
|---|---|---|---|---|
| 1 | CRH03 (BN) | 20 | CTRL MOD. - STEERING WHEEL # HORN | |
| 2 | * | * | Not Used | |
| 3 | * | * | Not Used | |
| 4 | * | * | Not Used | |
| 5 | RME54 (WH-VT) | 20 | GROUND - CROSS CAR BEAM # 2ND STUD | |
| 6 | * | * | Not Used | |
| 7 | CLN04 (BU-BN) | 20 | CTRL MOD. - IP/SWITCH ILLUMINATION | |
| 8 | VES10 (WH) | 20 | SWITCH - SPEED CONTROL COMMAND (SCCS) | |
| 9 | RES08 (GN-BN) | 20 | CTRL MOD. - POWERTRAIN # SPEED CONTROL COMMAND RETURN (SCCSRTN) | |
| 10 | VME14 (GY-YE) | 20 | CTRL MOD. - AUDIO # SWITCH REDUNDANT AUDIO | |
| 11 | RME24 (BU-WH) | 20 | SWITCH - REDUNDANT AUDIO | |
| 12 | * | * | Not Used | |
| 13 | * | * | Not Used | |
| 14 | * | * | Not Used | |
| 15 | * | * | Not Used | |
| 16 | * | * | Not Used |
