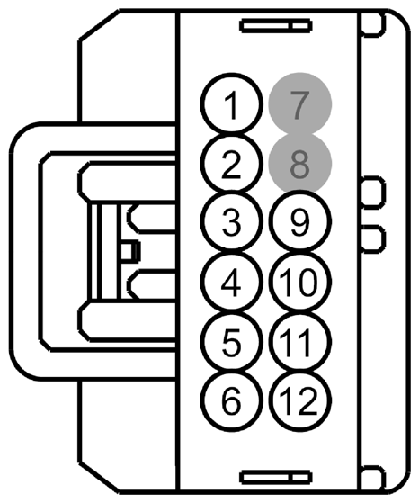

Universal Serial Bus (USB) Module Connector End View (C3618)
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
|---|---|---|---|---|
| 1 | VME67 (VT-GY) | 20 | CTRL MOD. - MULTIMEDIA GATEWAY MODULE # AUDIO 2 RIGHT + | |
| 2 | DME19 (*) | 20 | SHIELD | |
| 3 | VME19 (BN) | 20 | CTRL MOD. - AUDIO # VIDEO + | |
| 4 | DME45 (*) | 20 | JACK - AUDIO # EXT. AUX IN D | |
| 5 | VME45 (BU) | 20 | JACK - AUDIO # EXT. AUX IN LEFT (+) | |
| 6 | RME45 (YE-GN) | 20 | JACK - AUDIO # EXT. AUX IN LEFT (-) | |
| 7 | * | * | Not Used | |
| 8 | * | * | Not Used | |
| 9 | RME19 (BN-YE) | 20 | CTRL MOD. - AUDIO # VIDEO - | |
| 10 | RME67 (BN-WH) | 20 | CTRL MOD. - MULTIMEDIA GATEWAY MODULE # AUDIO 2 RIGHT - | |
| 11 | VME46 (BU-GN) | 20 | JACK - AUDIO # EXT. AUX IN RIGHT (+) | |
| 12 | RME46 (WH-GN) | 20 | JACK - AUDIO # EXT. AUX IN RIGHT (-) |
| Available Pigtail Kits | |
|---|---|

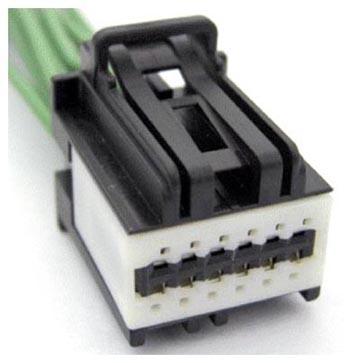

| Pigtail Kit Part Number WPT-930 | Service Part Number: 9U2Z-14S411-DA Gauge: 18 Pin material: Silver Cavities: 12 Vehicle Uses
|
