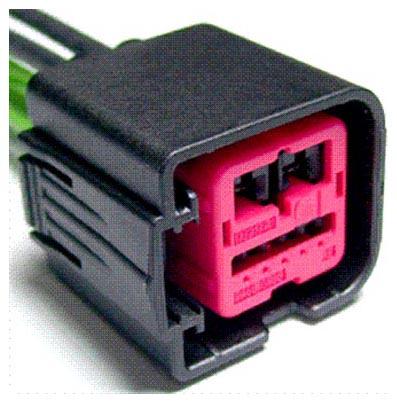

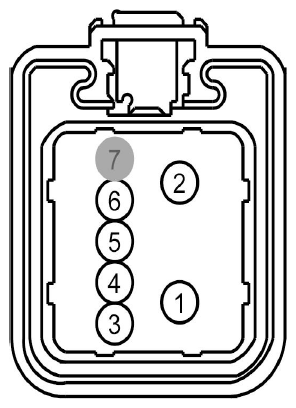

Power Window Motor, Driver Side Front Connector End View (C524)
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
|---|---|---|---|---|
| 1 | SBP01 (RD) | 14 | FUSE - 1 OR CIRCUIT BREAKER | |
| 2 | GD233 (BK) | 14 | GROUND - COWL SIDE/PILLAR A LEFT (BC3T) | |
| 3 | CBP32 (GN-VT) | 20 | FUSE - 32 OR CIRCUIT BREAKER | |
| 4 | CPW11 (BU-GY) | 20 | SWITCH - POWER WINDOW DRIVER # DRIVER UP | |
| 5 | CPW10 (YE-VT) | 20 | SWITCH - POWER WINDOW DRIVER # DRIVER DOWN | |
| 6 | CPW01 (BN-BU) | 20 | CTRL MOD. - POWER WINDOW GLOBAL SET + | |
| 7 | * | * | Not Used |
| Available Pigtail Kits | |
|---|---|
| Pigtail Kit Part Number WPT-1209 | Service Part Number: BU2Z-14S411-ASA Gauge: 12 18 Pin material: Tin&Silver Cavities: 7 Vehicle Uses
|
