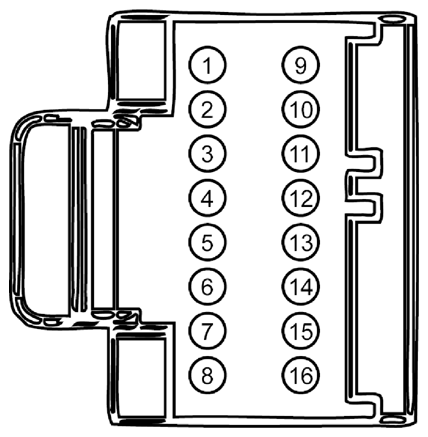

Battery Energy Control Module (BECM) Connector End View (C4816C)
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
|---|---|---|---|---|
| 1 | VYB41 (BK) | 22 | TEMP SIG | PHEV |
| 2 | VYB42 (BK) | 22 | TEMP SIG | PHEV |
| 3 | VYB43 (BK) | 22 | TEMP SIG | PHEV |
| 4 | VYB44 (BK) | 22 | TEMP SIG | PHEV |
| 5 | VYB45 (BK) | 22 | TEMP SIG | PHEV |
| 6 | VYB46 (BK) | 22 | TEMP SIG | PHEV |
| 7 | VYB47 (BK) | 22 | TEMP SIG | PHEV |
| 8 | VYB48 (BK) | 22 | TEMP SIG | PHEV |
| 9 | RYB41 (BK) | 22 | TEMP RTN | PHEV |
| 10 | RYB42 (BK) | 22 | TEMP RTN | PHEV |
| 11 | RYB43 (BK) | 22 | TEMP RTN | PHEV |
| 12 | RYB44 (BK) | 22 | TEMP RTN | PHEV |
| 13 | RYB45 (BK) | 22 | TEMP RTN | PHEV |
| 14 | RYB46 (BK) | 22 | TEMP RTN | PHEV |
| 15 | RYB47 (BK) | 22 | TEMP RTN | PHEV |
| 16 | RYB48 (BK) | 22 | TEMP RTN | PHEV |
