Connector Views
Fig 1: A/C Clutch Solenoid Connector End View (C100)
Courtesy of FORD MOTOR CO.
Fig 2: Crankshaft Position Sensor Connector End View (C101)
Courtesy of FORD MOTOR CO.
Fig 3: Generator Connector End View (C102a)
Courtesy of FORD MOTOR CO.
Fig 4: Generator Connector End View (C102b)
Courtesy of FORD MOTOR CO.
Fig 5: Generator Connector End View (C102c)
Courtesy of FORD MOTOR CO.
Fig 6: Oil Pressure Switch Connector End View (C103)
Courtesy of FORD MOTOR CO.
Fig 7: Engine Oil Temperature (EOT) Sensor Connector End View (C104)
Courtesy of FORD MOTOR CO.
Fig 8: Injection Pressure Sensor Connector End View (C106)
Courtesy of FORD MOTOR CO.
Fig 9: Cylinder-Head Temperature Sensor Connector End View (C107)
Courtesy of FORD MOTOR CO.
Fig 10: Knock Sensor Connector End View (C108)
Courtesy of FORD MOTOR CO.
Fig 11: Knock Sensor Connector End View (C109)
Courtesy of FORD MOTOR CO.

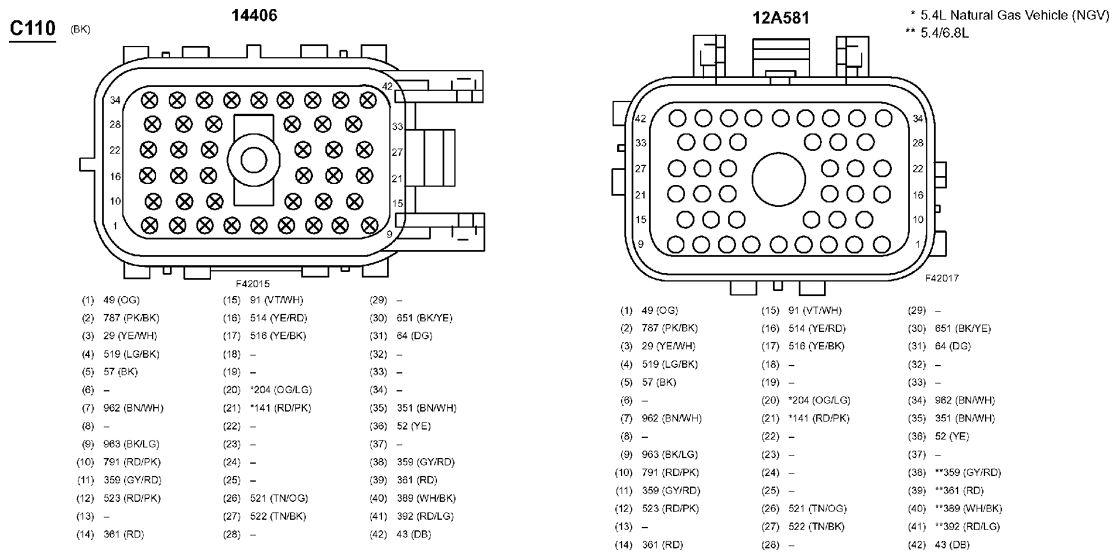

Fig 12: Inline Connector End View (C110)
Courtesy of FORD MOTOR CO.
Fig 13: Coil On Plug (COP) 1 Connector End View (C111)
Courtesy of FORD MOTOR CO.
Fig 14: Coil On Plug (COP) 2 Connector End View (C112)
Courtesy of FORD MOTOR CO.
Fig 15: Coil On Plug (COP) 3 Connector End View (C113)
Courtesy of FORD MOTOR CO.
Fig 16: Coil On Plug (COP) 4 Connector End View (C114)
Courtesy of FORD MOTOR CO.
Fig 17: Coil On Plug (COP) 5 Connector End View (C115)
Courtesy of FORD MOTOR CO.
Fig 18: Coil On Plug (COP) 6 Connector End View (C116)
Courtesy of FORD MOTOR CO.
Fig 19: Coil On Plug (COP) 7 Connector End View (C117)
Courtesy of FORD MOTOR CO.
Fig 20: Coil On Plug (COP) 8 Connector End View (C118)
Courtesy of FORD MOTOR CO.
Fig 21: Speed Control Servo Connector End View (C122)
Courtesy of FORD MOTOR CO.
Fig 22: EVAP Canister Purge Valve Connector End View (C123)
Courtesy of FORD MOTOR CO.
Fig 23: Brake Fluid Level Switch Connector End View (C124)
Courtesy of FORD MOTOR CO.
Fig 24: Windshield Wiper Motor Connector End View (C125)
Courtesy of FORD MOTOR CO.
Fig 25: ABS Test Connector End View (C126)
Courtesy of FORD MOTOR CO.
Fig 26: Mass Air Flow (MAF) Sensor Connector End View (C128)
Courtesy of FORD MOTOR CO.
Fig 27: Intake Air Temperature (IAT) Sensor Connector End View (C129)
Courtesy of FORD MOTOR CO.
Fig 28: A/C Clutch Cycling Pressure Switch Connector End View (C130)
Courtesy of FORD MOTOR CO.
Fig 29: Ambient Air Temperature Sensor Connector End View (C132)
Courtesy of FORD MOTOR CO.

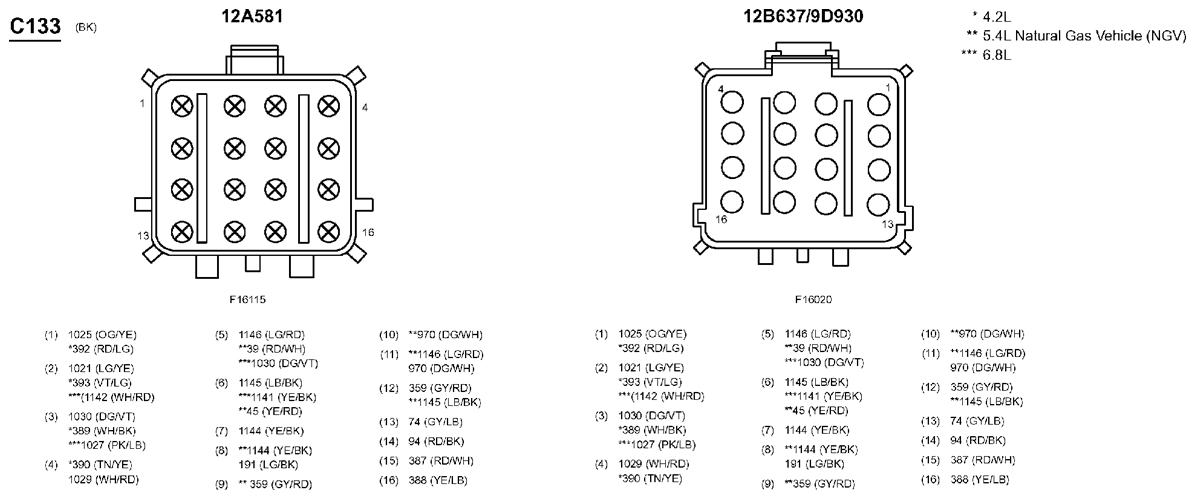

Fig 30: Inline Connector End View (C133)
Courtesy of FORD MOTOR CO.

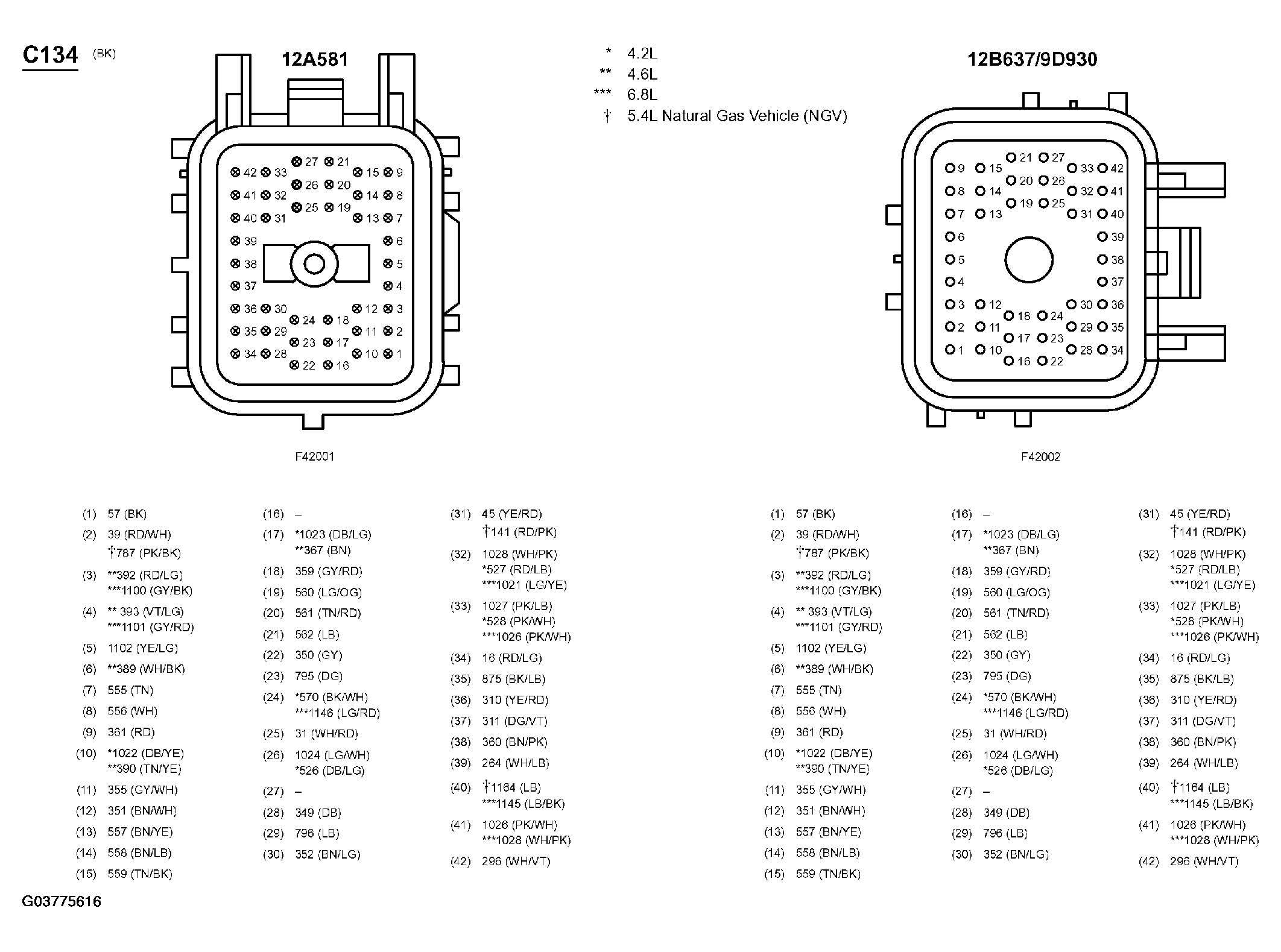

Fig 31: Inline Connector End View (C134)
Courtesy of FORD MOTOR CO.

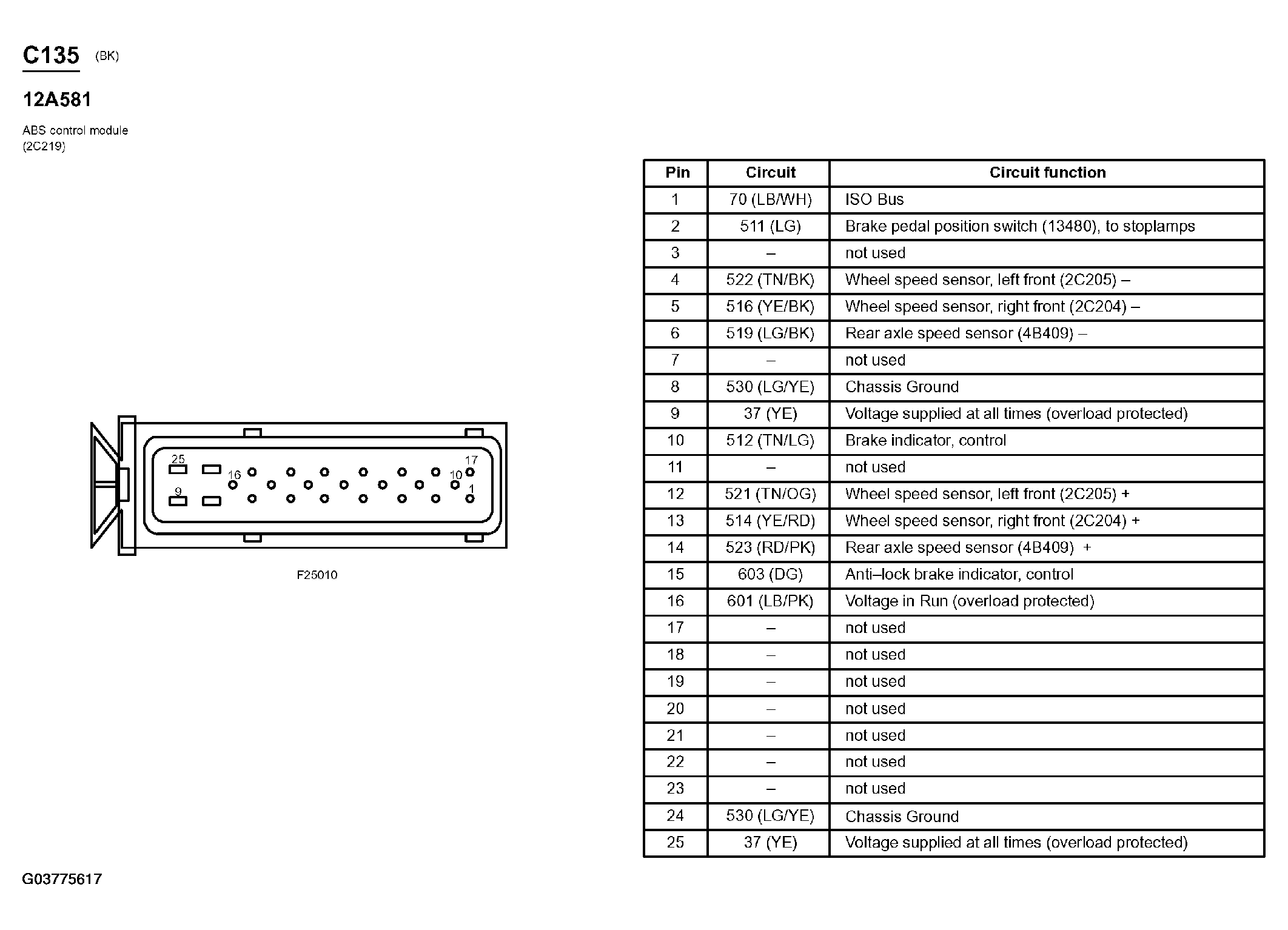

Fig 32: ABS Control Module Connector End View (C135)
Courtesy of FORD MOTOR CO.
Fig 33: Windshield Washer Pump Motor Connector End View (C137)
Courtesy of FORD MOTOR CO.

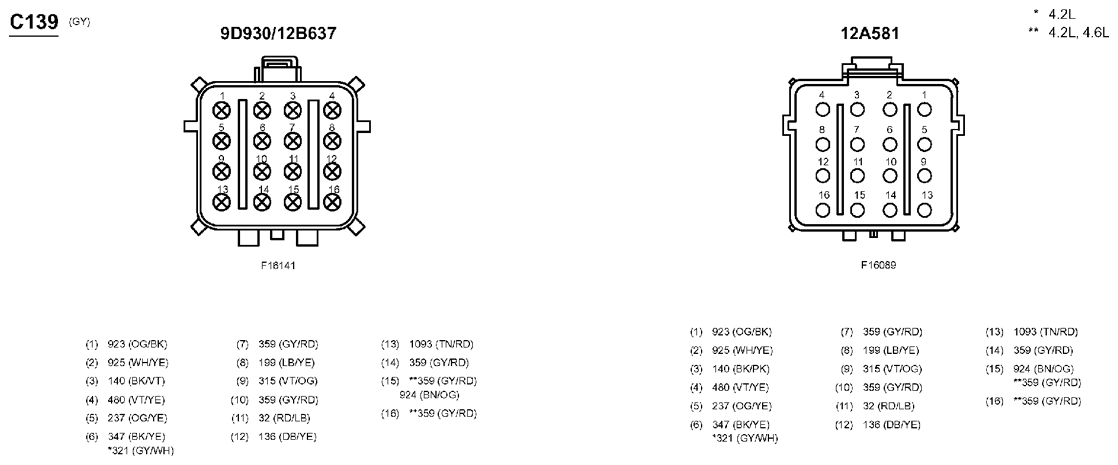

Fig 34: Inline Connector End View (C139)
Courtesy of FORD MOTOR CO.
Fig 35: Inline Connector End View (C140)
Courtesy of FORD MOTOR CO.
Fig 36: Heated Oxygen Sensor (HO2S) #22 Connector End View (C141)
Courtesy of FORD MOTOR CO.
Fig 37: Heated Oxygen Sensor (HO2S) #12 Connector End View (C142)
Courtesy of FORD MOTOR CO.
Fig 38: Turbine Shaft Speed (TSS) Sensor Connector End View (C143)
Courtesy of FORD MOTOR CO.

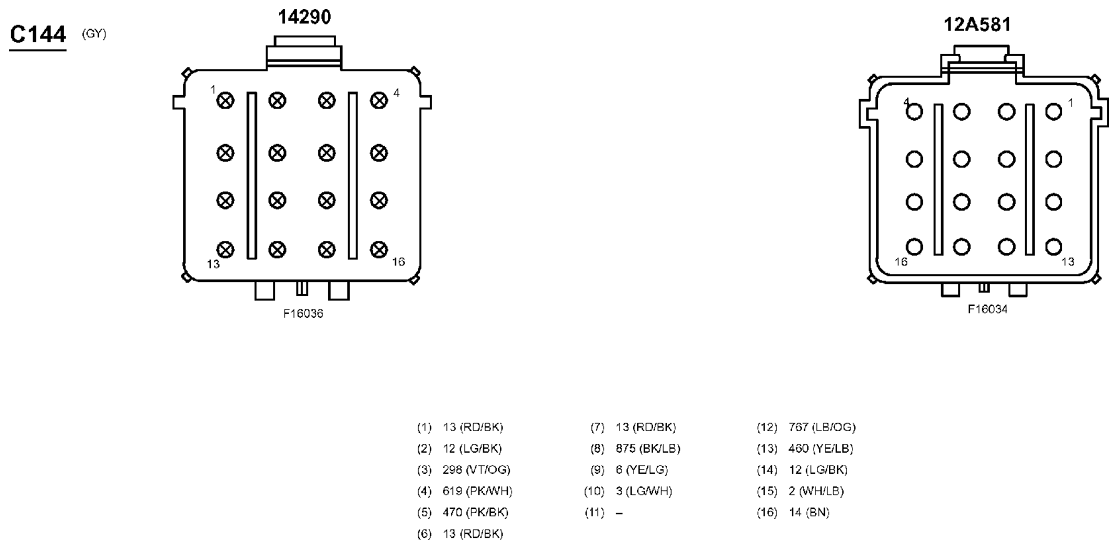

Fig 39: Inline Connector End View (C144)
Courtesy of FORD MOTOR CO.

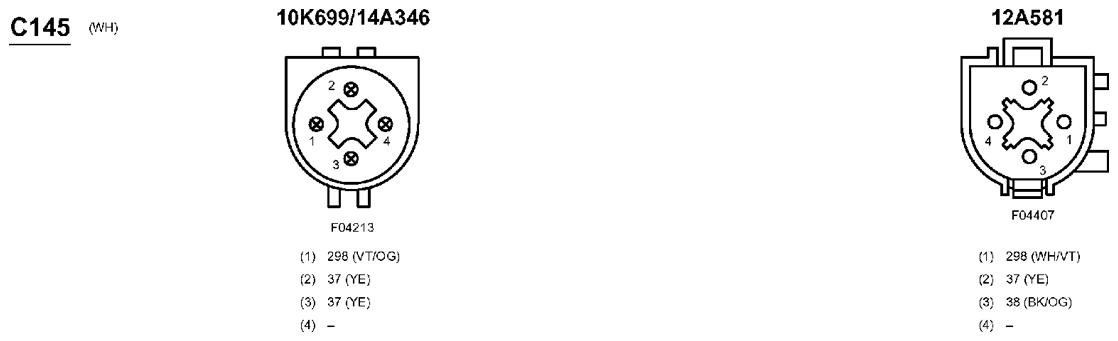

Fig 40: Inline Connector End View (C145)
Courtesy of FORD MOTOR CO.
Fig 41: Inline Connector End View (C146)
Courtesy of FORD MOTOR CO.
Fig 42: Wheel Speed Sensor, Left Front Connector End View (C150)
Courtesy of FORD MOTOR CO.
Fig 43: Wheel Speed Sensor, Right Front Connector End View (C160)
Courtesy of FORD MOTOR CO.

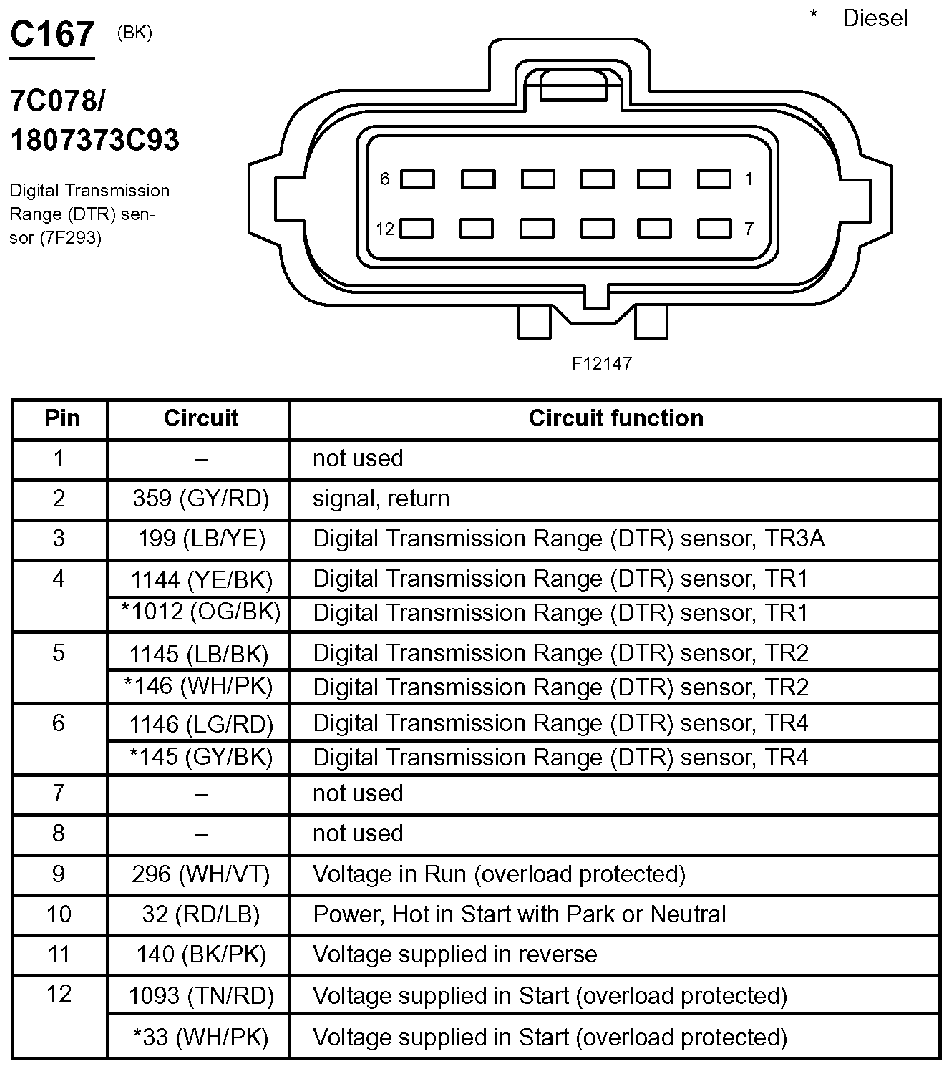

Fig 44: Digital Transmission Range (DTR) Sensor Connector End View (C167)
Courtesy of FORD MOTOR CO.

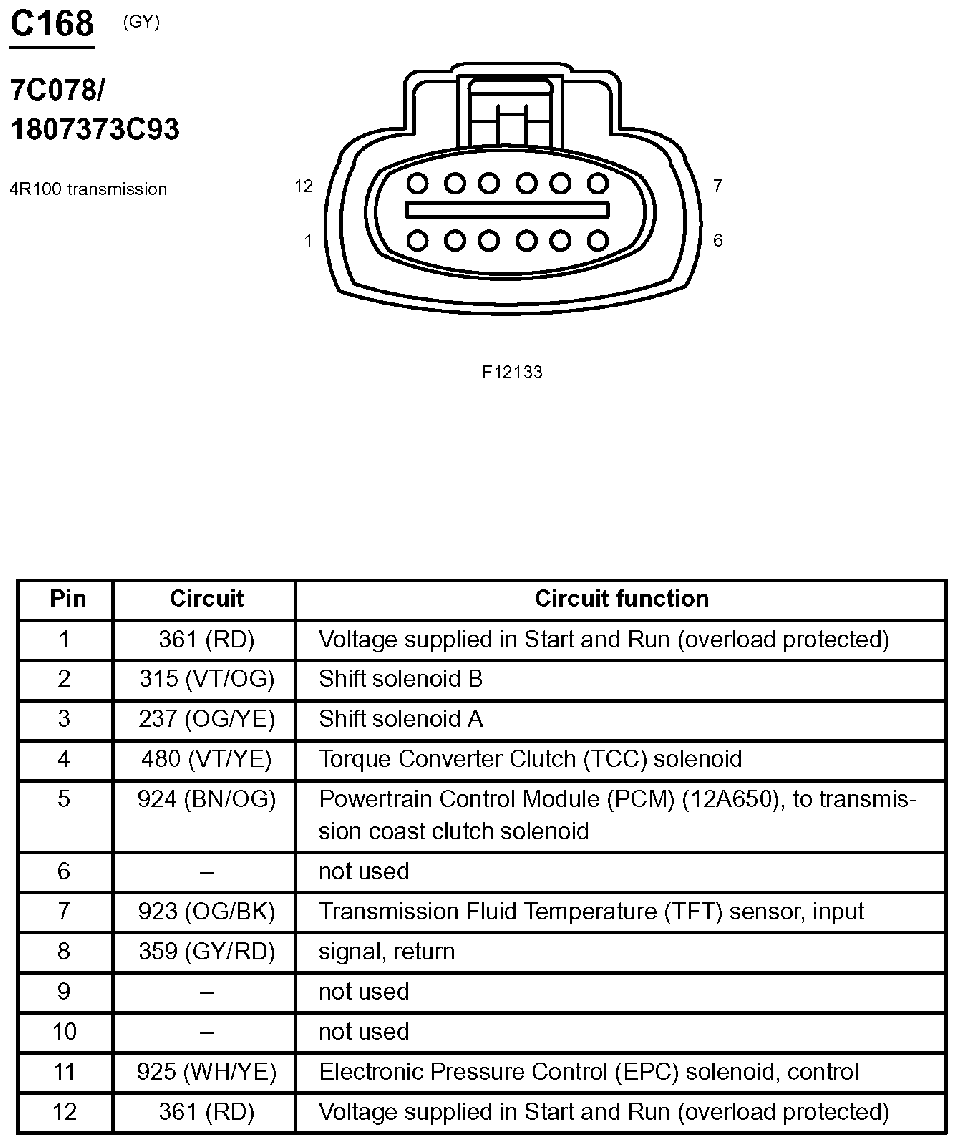

Fig 45: 4R100 Transmission Connector End View (C168)
Courtesy of FORD MOTOR CO.
Fig 46: Heated Oxygen Sensor (HO2S) #11 Connector End View (C171)
Courtesy of FORD MOTOR CO.
Fig 47: Heated Oxygen Sensor (HO2S) #21 Connector End View (C172)
Courtesy of FORD MOTOR CO.
Fig 48: Ignition Transformer Capacitor 1 Connector End View (C174)
Courtesy of FORD MOTOR CO.

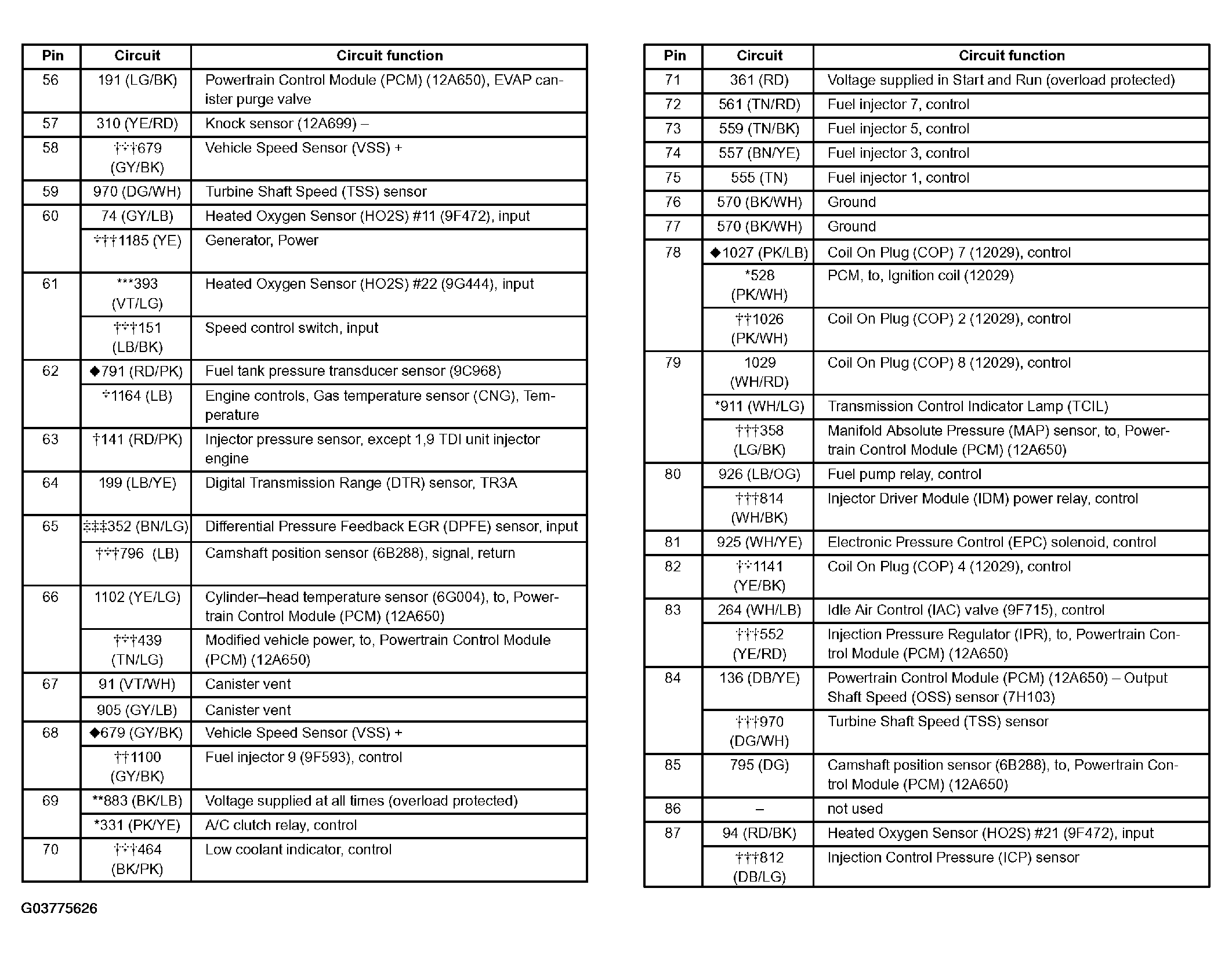

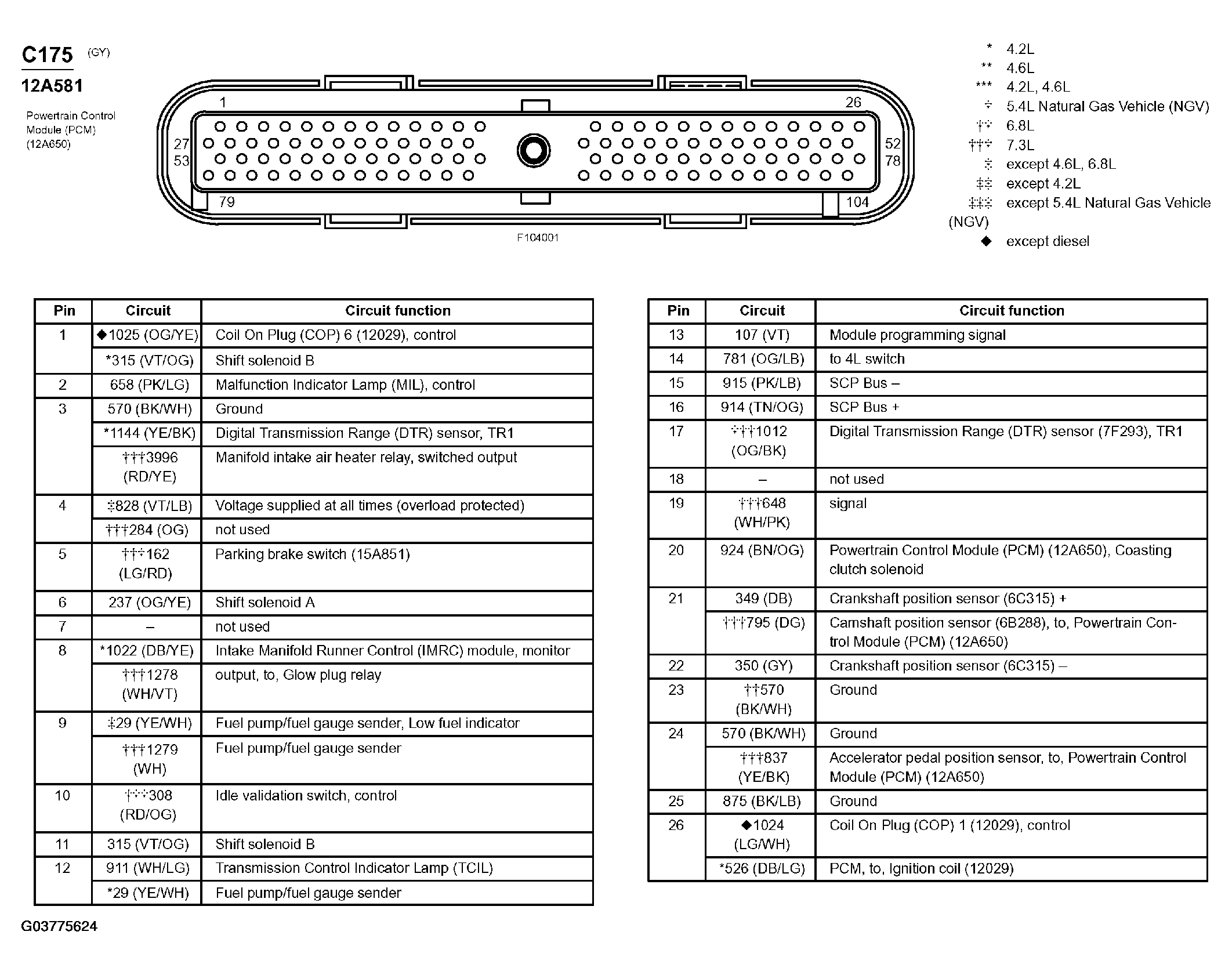

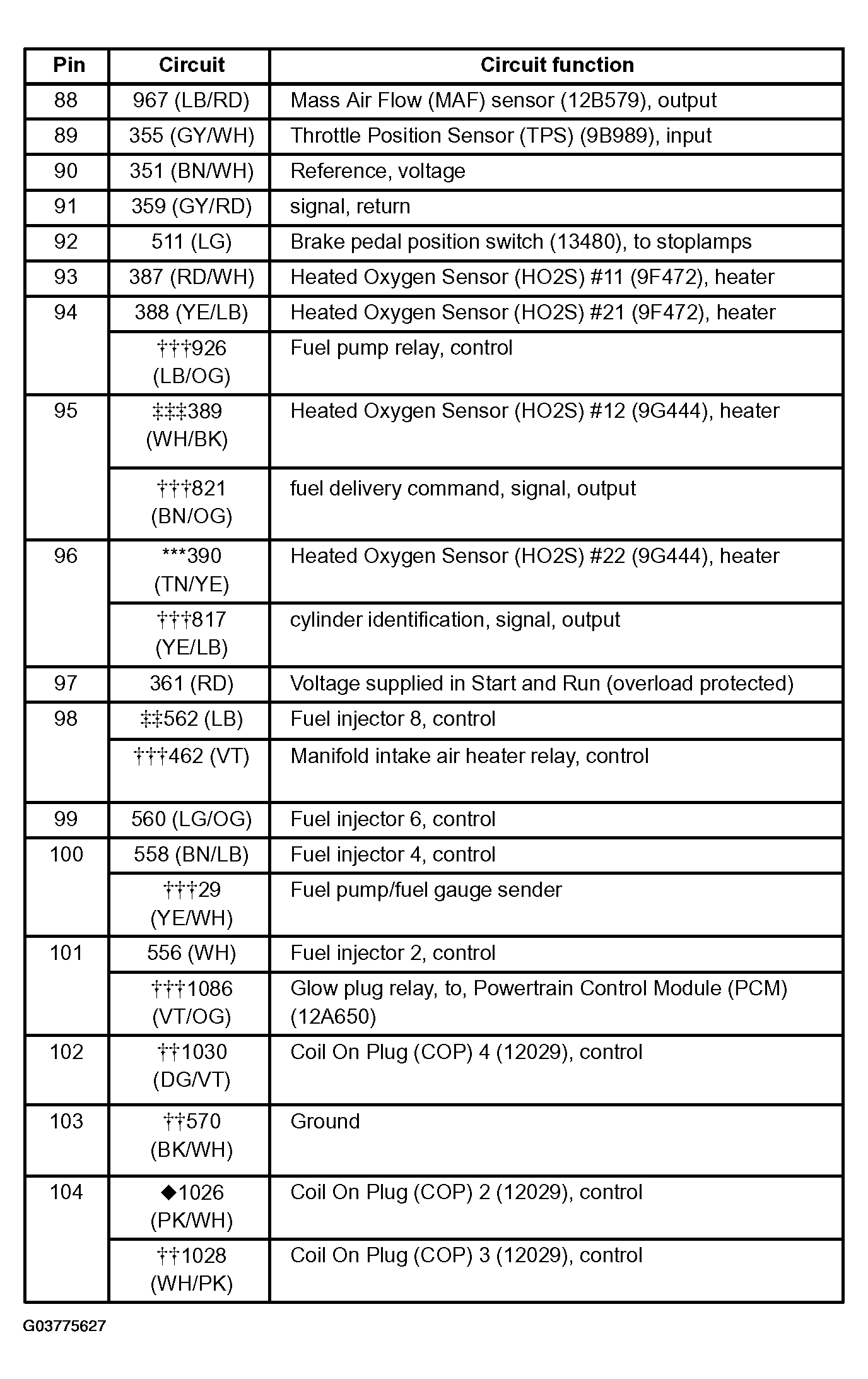

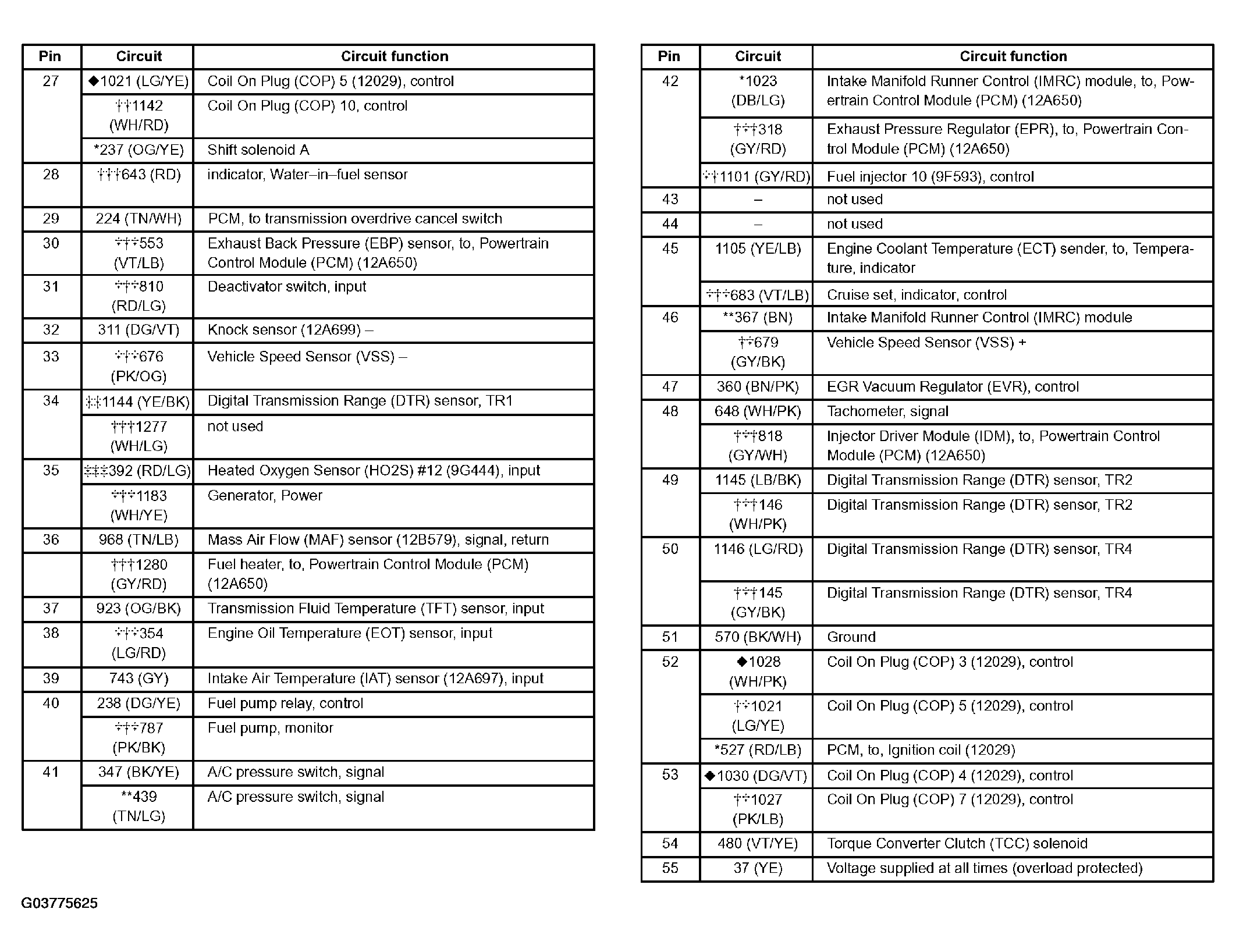

Fig 49: Powertrain Control Module (PCM) Connector End View (C175) (1 Of 4)
Courtesy of FORD MOTOR CO.
Fig 50: Powertrain Control Module (PCM) Connector End View (C175) (2 Of 4)
Courtesy of FORD MOTOR CO.
Fig 51: Powertrain Control Module (PCM) Connector End View (C175) (3 Of 4)
Courtesy of FORD MOTOR CO.
Fig 52: Powertrain Control Module (PCM) Connector End View (C175) (4 Of 4)
Courtesy of FORD MOTOR CO.
Fig 53: Forward Crash Sensor Connector End View (C177)
Courtesy of FORD MOTOR CO.
Fig 54: Camshaft Position Sensor Connector End View (C180)
Courtesy of FORD MOTOR CO.
Fig 55: Fuel Injector 1 Connector End View (C181)
Courtesy of FORD MOTOR CO.
Fig 56: Fuel Injector 2 Connector End View (C182)
Courtesy of FORD MOTOR CO.
Fig 57: Fuel Injector 3 Connector End View (C183)
Courtesy of FORD MOTOR CO.
Fig 58: Fuel Injector 4 Connector End View (C184)
Courtesy of FORD MOTOR CO.
Fig 59: Fuel Injector 5 Connector End View (C185)
Courtesy of FORD MOTOR CO.
Fig 60: Fuel Injector 6 Connector End View (C186)
Courtesy of FORD MOTOR CO.
Fig 61: Fuel Injector 7 Connector End View (C187)
Courtesy of FORD MOTOR CO.
Fig 62: Fuel Injector 8 Connector End View (C188)
Courtesy of FORD MOTOR CO.
Fig 63: Throttle Position Sensor (TPS) Connector End View (C189)
Courtesy of FORD MOTOR CO.
Fig 64: Intake Manifold Tuning Valve (IMTV) Connector End View (C191)
Courtesy of FORD MOTOR CO.
Fig 65: Inline Connector End View (C192)
Courtesy of FORD MOTOR CO.
Fig 66: Output Shaft Speed (OSS) Sensor Connector End View (C193)
Courtesy of FORD MOTOR CO.
Fig 67: Ignition Transformer Capacitor 2 Connector End View (C194)
Courtesy of FORD MOTOR CO.
Fig 68: Starter Motor Connector End View (C197a)
Courtesy of FORD MOTOR CO.
Fig 69: Starter Motor Connector End View (C197b)
Courtesy of FORD MOTOR CO.
Fig 70: Multifunction Switch Connector End View (C202a)
Courtesy of FORD MOTOR CO.
Fig 71: Multifunction Switch Connector End View (C202b)
Courtesy of FORD MOTOR CO.
Fig 72: Main Light Switch Connector End View (C205)
Courtesy of FORD MOTOR CO.
Fig 73: Inline Connector End View (C210)
Courtesy of FORD MOTOR CO.
Fig 74: Inline Connector End View (C211)
Courtesy of FORD MOTOR CO.
Fig 75: Inline Connector End View (C212)
Courtesy of FORD MOTOR CO.
Fig 76: Inline Connector End View (C213)
Courtesy of FORD MOTOR CO.
Fig 77: Air Bag Sliding Contact Connector End View (C218a)
Courtesy of FORD MOTOR CO.
Fig 78: Air Bag Sliding Contact Connector End View (C218b)
Courtesy of FORD MOTOR CO.

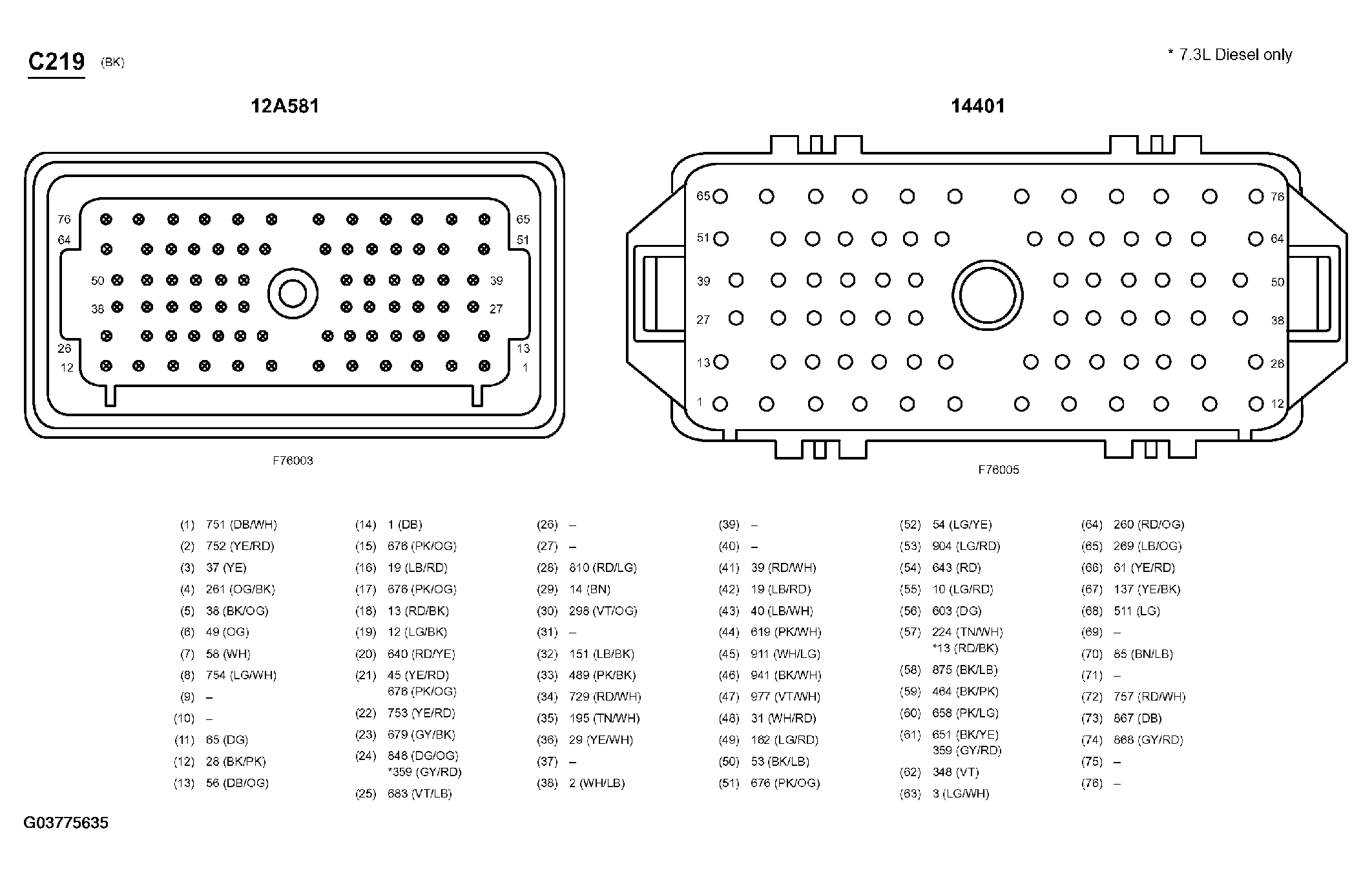

Fig 79: Inline Connector End View (C219)
Courtesy of FORD MOTOR CO.
Fig 80: Instrument Cluster Connector End View (C220a)
Courtesy of FORD MOTOR CO.
Fig 81: Instrument Cluster Connector End View (C220b)
Courtesy of FORD MOTOR CO.
Fig 82: Instrument Cluster Connector End View (C220c)
Courtesy of FORD MOTOR CO.

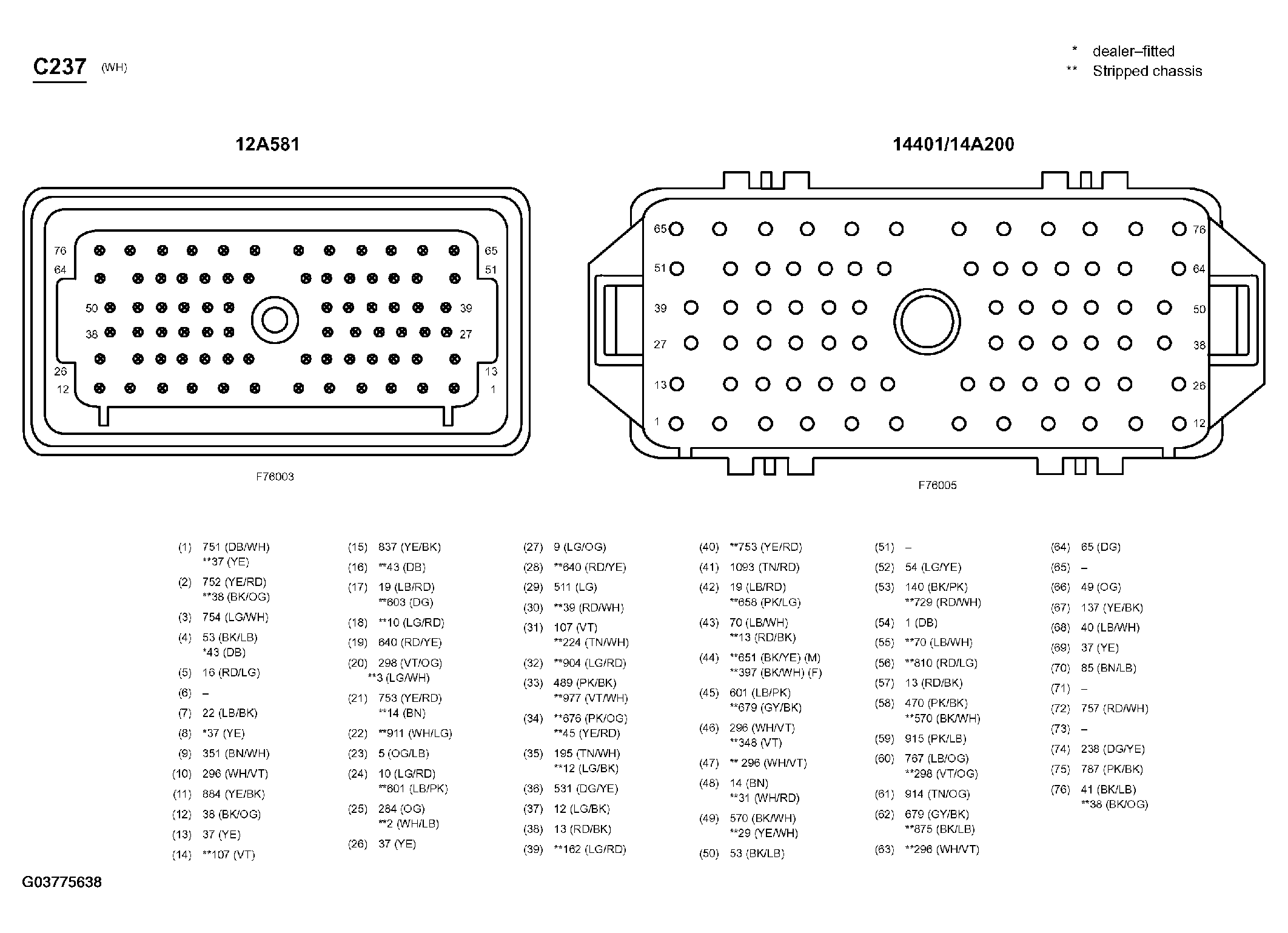

Fig 83: Inline Connector End View (C237)
Courtesy of FORD MOTOR CO.
Fig 84: Inline Connector End View (C238)
Courtesy of FORD MOTOR CO.
Fig 85: Inline Connector End View (C248)
Courtesy of FORD MOTOR CO.
Fig 86: Ignition Switch Connector End View (C250)
Courtesy of FORD MOTOR CO.
Fig 87: Data Link Connector (DLC) Connector End View (C251)
Courtesy of FORD MOTOR CO.
Fig 88: Passenger Air Bag Module Connector End View (C256)
Courtesy of FORD MOTOR CO.
Fig 89: Inline Connector End View (C260)
Courtesy of FORD MOTOR CO.
Fig 90: Inline Connector End View (C268)
Courtesy of FORD MOTOR CO.
Fig 91: Inline Connector End View (C275)
Courtesy of FORD MOTOR CO.
Fig 92: Brake Pedal Position Switch Connector End View (C278)
Courtesy of FORD MOTOR CO.
Fig 93: Inertia Fuel Shutoff (IFS) Switch Connector End View (C282)
Courtesy of FORD MOTOR CO.
Fig 94: Temperature Blend Door Actuator Connector End View (C289)
Courtesy of FORD MOTOR CO.
Fig 95: Inline Connector End View (C291)
Courtesy of FORD MOTOR CO.
Fig 96: Function Selector Switch Assembly Front Connector End View (C294a)
Courtesy of FORD MOTOR CO.
Fig 97: Function Selector Switch Assembly Front Connector End View (C294b)
Courtesy of FORD MOTOR CO.
Fig 98: Function Selector Switch Assembly Front Connector End View (C294c)
Courtesy of FORD MOTOR CO.
Fig 99: Function Selector Switch Assembly Front Connector End View (C294d)
Courtesy of FORD MOTOR CO.
Fig 100: Function Selector Switch Assembly Front Connector End View (C294e)
Courtesy of FORD MOTOR CO.
Fig 101: Inline Connector End View (C298)
Courtesy of FORD MOTOR CO.
Fig 102: Inline Connector End View (C299)
Courtesy of FORD MOTOR CO.
Fig 103: Passenger Safety Belt Buckle Pretensioner Connector End View (C303)
Courtesy of FORD MOTOR CO.
Fig 104: Inline Connector End View (C311)
Courtesy of FORD MOTOR CO.
Fig 105: Inline Connector End View (C312)
Courtesy of FORD MOTOR CO.
Fig 106: Inline Connector End View (C313)
Courtesy of FORD MOTOR CO.
Fig 107: Inline Connector End View (C314)
Courtesy of FORD MOTOR CO.
Fig 108: Inline Connector End View (C316)
Courtesy of FORD MOTOR CO.
Fig 109: Driver Safety Belt Buckle Pretensioner Connector End View (C323)
Courtesy of FORD MOTOR CO.
Fig 110: Inline Connector End View (C327)
Courtesy of FORD MOTOR CO.
Fig 111: Inline Connector End View (C328)
Courtesy of FORD MOTOR CO.
Fig 112: Inline Connector End View (C339)
Courtesy of FORD MOTOR CO.
Fig 113: Inline Connector End View (C340)
Courtesy of FORD MOTOR CO.
Fig 114: Inline Connector End View (C353)
Courtesy of FORD MOTOR CO.
Fig 115: Seat Adjust Switch, Driver Side Front Connector End View (C360)
Courtesy of FORD MOTOR CO.
Fig 116: Driver Seat Horizontal Motor Connector End View (C362)
Courtesy of FORD MOTOR CO.
Fig 117: Driver Seat Rear Height Motor Connector End View (C363)
Courtesy of FORD MOTOR CO.
Fig 118: Power Point Connector End View (C380)
Courtesy of FORD MOTOR CO.
Fig 119: Driver Seat Front Height Motor Connector End View (C382)
Courtesy of FORD MOTOR CO.
Fig 120: Sliding Door Contact Switch, Right Connector End View (C384)
Courtesy of FORD MOTOR CO.
Fig 121: Sliding Door Ajar Switch, Right Connector End View (C398)
Courtesy of FORD MOTOR CO.
Fig 122: Inline Connector End View (C405)
Courtesy of FORD MOTOR CO.
Fig 123: Inline Connector End View (C406)
Courtesy of FORD MOTOR CO.
Fig 124: Inline Connector End View (C408)
Courtesy of FORD MOTOR CO.
Fig 125: Inline Connector End View (C411)
Courtesy of FORD MOTOR CO.
Fig 126: Lamp Assembly, Left Rear Connector End View (C414)
Courtesy of FORD MOTOR CO.
Fig 127: Lamp Assembly, Right Rear Connector End View (C417)
Courtesy of FORD MOTOR CO.
Fig 128: Inline Connector End View (C421)
Courtesy of FORD MOTOR CO.
Fig 129: Inline Connector End View (C422)
Courtesy of FORD MOTOR CO.
Fig 130: Inline Connector End View (C423)
Courtesy of FORD MOTOR CO.
Fig 131: Inline Connector End View (C431)
Courtesy of FORD MOTOR CO.
Fig 132: Inline Connector End View (C432)
Courtesy of FORD MOTOR CO.
Fig 133: Inline Connector End View (C438)
Courtesy of FORD MOTOR CO.
Fig 134: Evaporative Emission (EVAP) Canister Vent Valve Connector End View (C450)
Courtesy of FORD MOTOR CO.
Fig 135: Reversing Lamp, Left Connector End View (C451)
Courtesy of FORD MOTOR CO.
Fig 136: Rear Axle Speed Sensor Connector End View (C455)
Courtesy of FORD MOTOR CO.
Fig 137: Reversing Lamp, Right Connector End View (C461)
Courtesy of FORD MOTOR CO.
Fig 138: High Mounted Stoplamp Connector End View (C475)
Courtesy of FORD MOTOR CO.
Fig 139: Speaker, Left Rear Connector End View (C484)
Courtesy of FORD MOTOR CO.
Fig 140: Speaker, Right Rear Connector End View (C485)
Courtesy of FORD MOTOR CO.

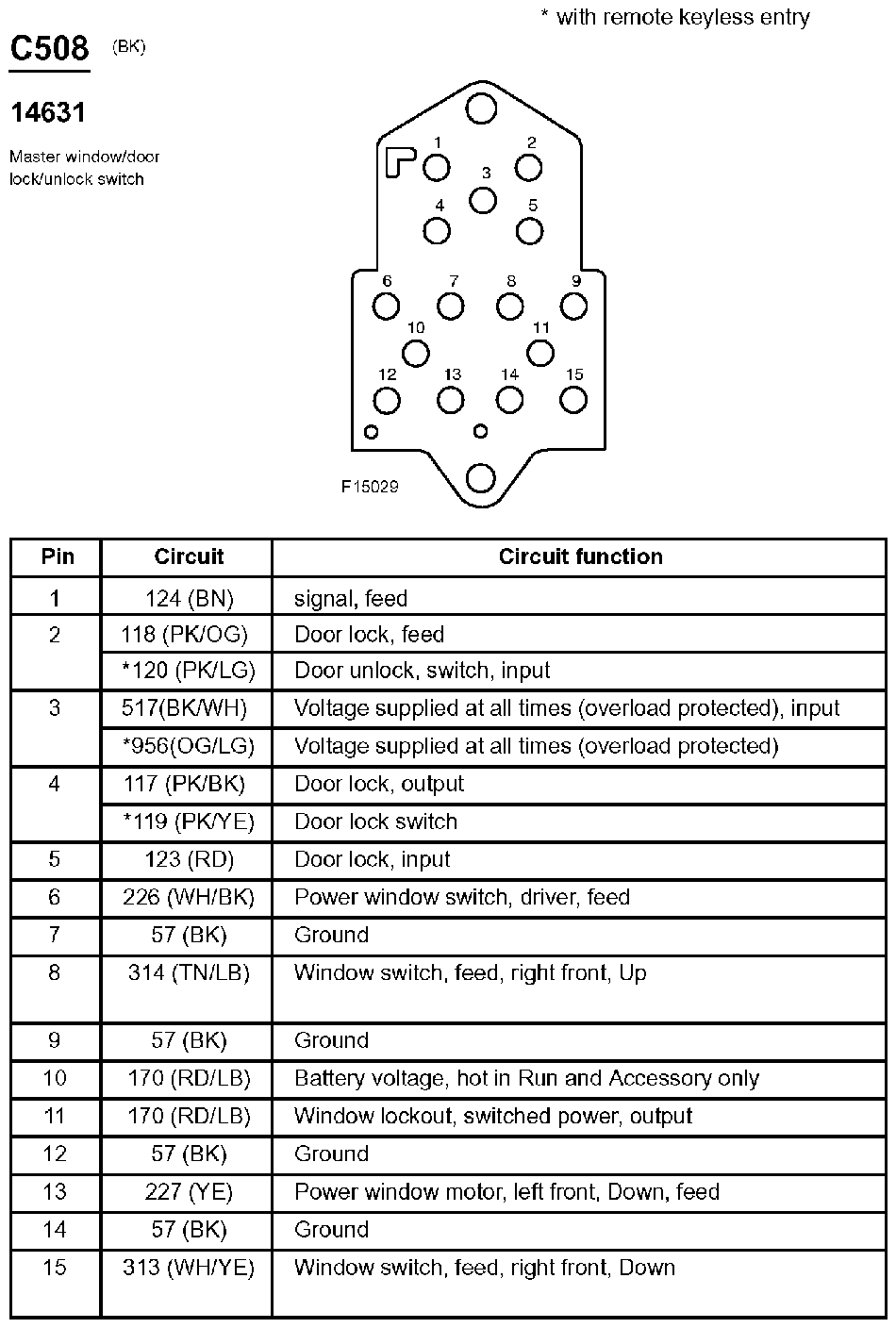

Fig 141: Master Window/Door Lock/Unlock Switch Connector End View (C508)
Courtesy of FORD MOTOR CO.
Fig 142: Exterior Rear View Mirror, Driver Side Connector End View (C521)
Courtesy of FORD MOTOR CO.
Fig 143: Speaker, Left Front Connector End View (C523)
Courtesy of FORD MOTOR CO.
Fig 144: Power Window Motor, Driver Side Front Connector End View (C524)
Courtesy of FORD MOTOR CO.
Fig 145: Door Lock Actuator, Left Front Connector End View (C525)
Courtesy of FORD MOTOR CO.
Fig 146: Exterior Rear View Mirror Switch Connector End View (C527)
Courtesy of FORD MOTOR CO.
Fig 147: Exterior Rear View Mirror, Passenger Side Connector End View (C601)
Courtesy of FORD MOTOR CO.
Fig 148: Door Lock Actuator, Right Front Connector End View (C603)
Courtesy of FORD MOTOR CO.
Fig 149: Power Window Motor, Passenger Side Front Connector End View (C608)
Courtesy of FORD MOTOR CO.
Fig 150: Speaker, Right Front Connector End View (C612)
Courtesy of FORD MOTOR CO.
Fig 151: Front Passenger Window/Door Lock Switch Connector End View (C629)
Courtesy of FORD MOTOR CO.
Fig 152: Sliding Door Contact Switch, Right Connector End View (C806)
Courtesy of FORD MOTOR CO.
Fig 153: Sliding Door Contact Switch, Right Connector End View (C807)
Courtesy of FORD MOTOR CO.
Fig 154: Speaker, Right Middle Connector End View (C813)
Courtesy of FORD MOTOR CO.
Fig 155: Side Door Ajar Switch, Right Connector End View (C816)
Courtesy of FORD MOTOR CO.
Fig 156: Side Door Lock Actuator, Right Connector End View (C817)
Courtesy of FORD MOTOR CO.
Fig 157: Rear Interior Lamp Connector End View (C901)
Courtesy of FORD MOTOR CO.
Fig 158: Vanity Mirror Lamp, Right Connector End View (C906)
Courtesy of FORD MOTOR CO.
Fig 159: Vanity Mirror Lamp, Left Connector End View (C907)
Courtesy of FORD MOTOR CO.
Fig 160: Inline Connector End View (C913)
Courtesy of FORD MOTOR CO.
Fig 161: Inline Connector End View (C919)
Courtesy of FORD MOTOR CO.
Fig 162: Inline Connector End View (C922)
Courtesy of FORD MOTOR CO.
Fig 163: Inline Connector End View (C925)
Courtesy of FORD MOTOR CO.
Fig 164: Cargo Lamp Connector End View (C926)
Courtesy of FORD MOTOR CO.
Fig 165: Interior/Map Lamps Assembly, Front Connector End View (C929)
Courtesy of FORD MOTOR CO.
Fig 166: Overhead Console Connector End View (C930)
Courtesy of FORD MOTOR CO.
Fig 167: Interior/Map Lamps Assembly, Front Connector End View (C931)
Courtesy of FORD MOTOR CO.
Fig 168: Inline Connector End View (C934)
Courtesy of FORD MOTOR CO.
Fig 169: Inline Connector End View (C935)
Courtesy of FORD MOTOR CO.
Fig 170: Inline Connector End View (C936)
Courtesy of FORD MOTOR CO.
Fig 171: Function Selector Switch Assembly, Rear Connector End View (C951a)
Courtesy of FORD MOTOR CO.
Fig 172: Function Selector Switch Assembly, Rear Connector End View (C951b)
Courtesy of FORD MOTOR CO.
Fig 173: Roof Marker Lamp, Left Connector End View (C970)
Courtesy of FORD MOTOR CO.
Fig 174: Roof Marker Lamp, Left Center Connector End View (C971)
Courtesy of FORD MOTOR CO.
Fig 175: Roof Marker Lamp, Center Connector End View (C972)
Courtesy of FORD MOTOR CO.
Fig 176: Roof Marker Lamp, Right Center Connector End View (C973)
Courtesy of FORD MOTOR CO.
Fig 177: Roof Marker Lamp, Right Connector End View (C974)
Courtesy of FORD MOTOR CO.
Fig 178: Video Display, Left Connector End View (C976)
Courtesy of FORD MOTOR CO.
Fig 179: Video Display, Right Connector End View (C977)
Courtesy of FORD MOTOR CO.
Fig 180: Interior Lamp Connector End View (C981)
Courtesy of FORD MOTOR CO.
Fig 181: Inline Connector End View (C983)
Courtesy of FORD MOTOR CO.
Fig 182: Horn Relay Connector End View (C1006)
Courtesy of FORD MOTOR CO.
Fig 183: A/C Clutch Relay Connector End View (C1008)
Courtesy of FORD MOTOR CO.

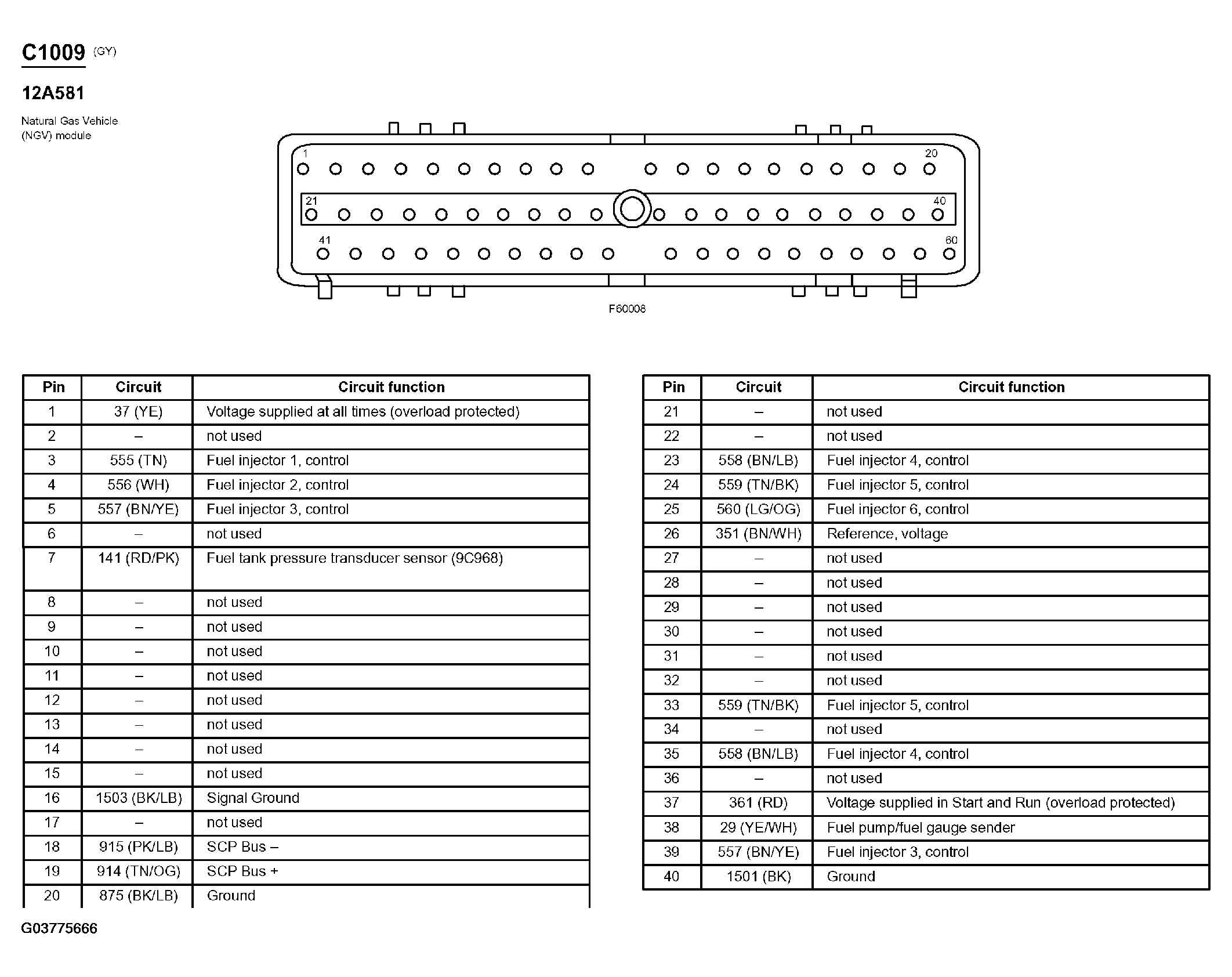

Fig 184: Natural Gas Vehicle (NGV) Module Connector End View (C1009) (1 Of 2)
Courtesy of FORD MOTOR CO.

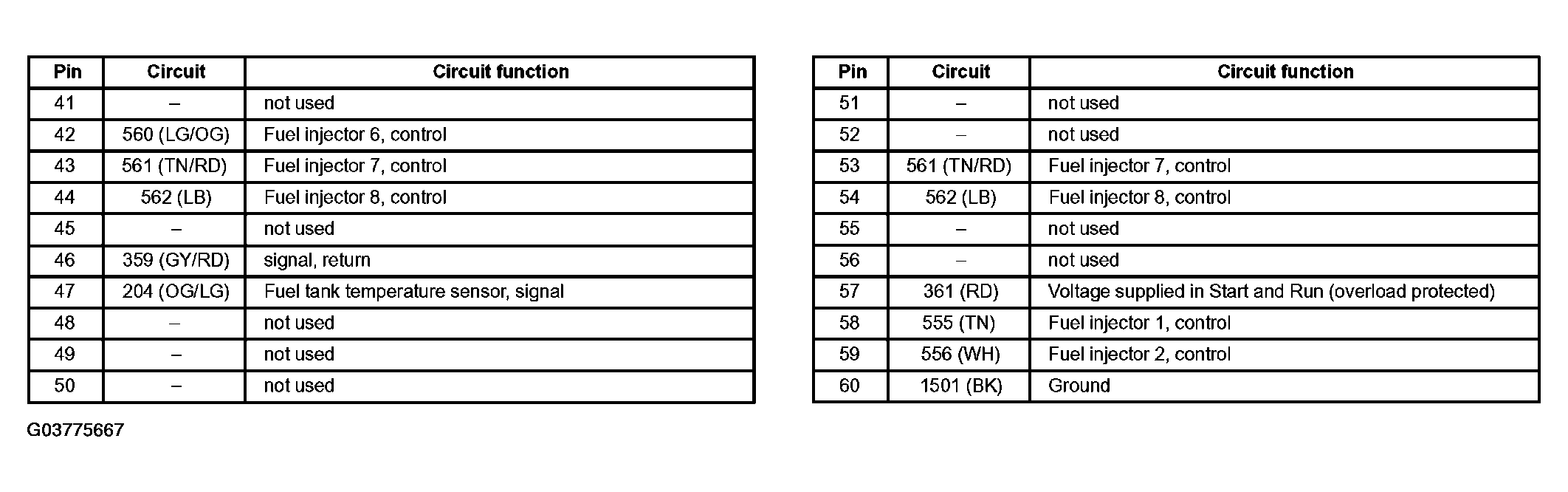

Fig 185: Natural Gas Vehicle (NGV) Module Connector End View (C1009) (2 Of 2)
Courtesy of FORD MOTOR CO.
Fig 186: Inline Connector End View (C1010)
Courtesy of FORD MOTOR CO.
Fig 187: Blower Motor Relay Connector End View (C1011)
Courtesy of FORD MOTOR CO.
Fig 188: PCM Power Relay Connector End View (C1016)
Courtesy of FORD MOTOR CO.
Fig 189: Starter Relay Connector End View (C1017a)
Courtesy of FORD MOTOR CO.
Fig 190: Starter Relay Connector End View (C1017b)
Courtesy of FORD MOTOR CO.
Fig 191: Starter Relay Connector End View (C1017c)
Courtesy of FORD MOTOR CO.
Fig 192: PCM Power Diode Connector End View (C1018)
Courtesy of FORD MOTOR CO.
Fig 193: Inline Connector End View (C1019)
Courtesy of FORD MOTOR CO.
Fig 194: Headlamp, Left Connector End View (C1021)
Courtesy of FORD MOTOR CO.
Fig 195: Park/Turn Lamp, Left Front Connector End View (C1023)
Courtesy of FORD MOTOR CO.
Fig 196: Brake Pressure Switch Connector End View (C1025)
Courtesy of FORD MOTOR CO.
Fig 197: Inline Connector End View (C1026)
Courtesy of FORD MOTOR CO.
Fig 198: Daytime Running Lamps (DRL) Module Connector End View (C1030)
Courtesy of FORD MOTOR CO.
Fig 199: Inline Connector End View (C1033)
Courtesy of FORD MOTOR CO.
Fig 200: Battery Junction Box (BJB) Connector End View (C1035a)
Courtesy of FORD MOTOR CO.
Fig 201: Battery Junction Box (BJB) Connector End View (C1035b)
Courtesy of FORD MOTOR CO.
Fig 202: Headlamp, Right Connector End View (C1041)
Courtesy of FORD MOTOR CO.
Fig 203: Park/Turn Lamp, Right Front Connector End View (C1043)
Courtesy of FORD MOTOR CO.
Fig 204: Inline Connector End View (C1045)
Courtesy of FORD MOTOR CO.
Fig 205: Inline Connector End View (C1046)
Courtesy of FORD MOTOR CO.
Fig 206: Inline Connector End View (C1047)
Courtesy of FORD MOTOR CO.
Fig 207: Fuel Pump Relay Connector End View (C1051)
Courtesy of FORD MOTOR CO.
Fig 208: Engine Coolant Temperature (ECT) Sender Connector End View (C1061)
Courtesy of FORD MOTOR CO.
Fig 209: Ignition Coil Connector End View (C1065)
Courtesy of FORD MOTOR CO.
Fig 210: Idle Air Control (IAC) Valve Connector End View (C1066)
Courtesy of FORD MOTOR CO.
Fig 211: Differential Pressure Feedback EGR (DPFE) Sensor Connector End View (C1068)
Courtesy of FORD MOTOR CO.
Fig 212: EGR Vacuum Regulator Solenoid Connector End View (C1072)
Courtesy of FORD MOTOR CO.
Fig 213: Fuel Heater Connector End View (C1076)
Courtesy of FORD MOTOR CO.
Fig 214: A/C High Pressure Switch Connector End View (C1078)
Courtesy of FORD MOTOR CO.
Fig 215: Glow Plug Relay Connector End View (C1084a)
Courtesy of FORD MOTOR CO.
Fig 216: Glow Plug Relay Connector End View (C1084b)
Courtesy of FORD MOTOR CO.
Fig 217: Glow Plug Relay Connector End View (C1084c)
Courtesy of FORD MOTOR CO.
Fig 218: Glow Plug Relay Connector End View (C1084d)
Courtesy of FORD MOTOR CO.
Fig 219: Manifold Absolute Pressure (MAP) Sensor Connector End View (C1087)
Courtesy of FORD MOTOR CO.
Fig 220: Vehicle Speed Sensor (VSS) Connector End View (C1088)
Courtesy of FORD MOTOR CO.
Fig 221: Battery Connector End View (C1100a)
Courtesy of FORD MOTOR CO.
Fig 222: Battery Connector End View (C1100b)
Courtesy of FORD MOTOR CO.
Fig 223: Generator Connector End View (C1104a)
Courtesy of FORD MOTOR CO.
Fig 224: Generator Connector End View (C1104b)
Courtesy of FORD MOTOR CO.
Fig 225: Inline Connector End View (C1147)
Courtesy of FORD MOTOR CO.

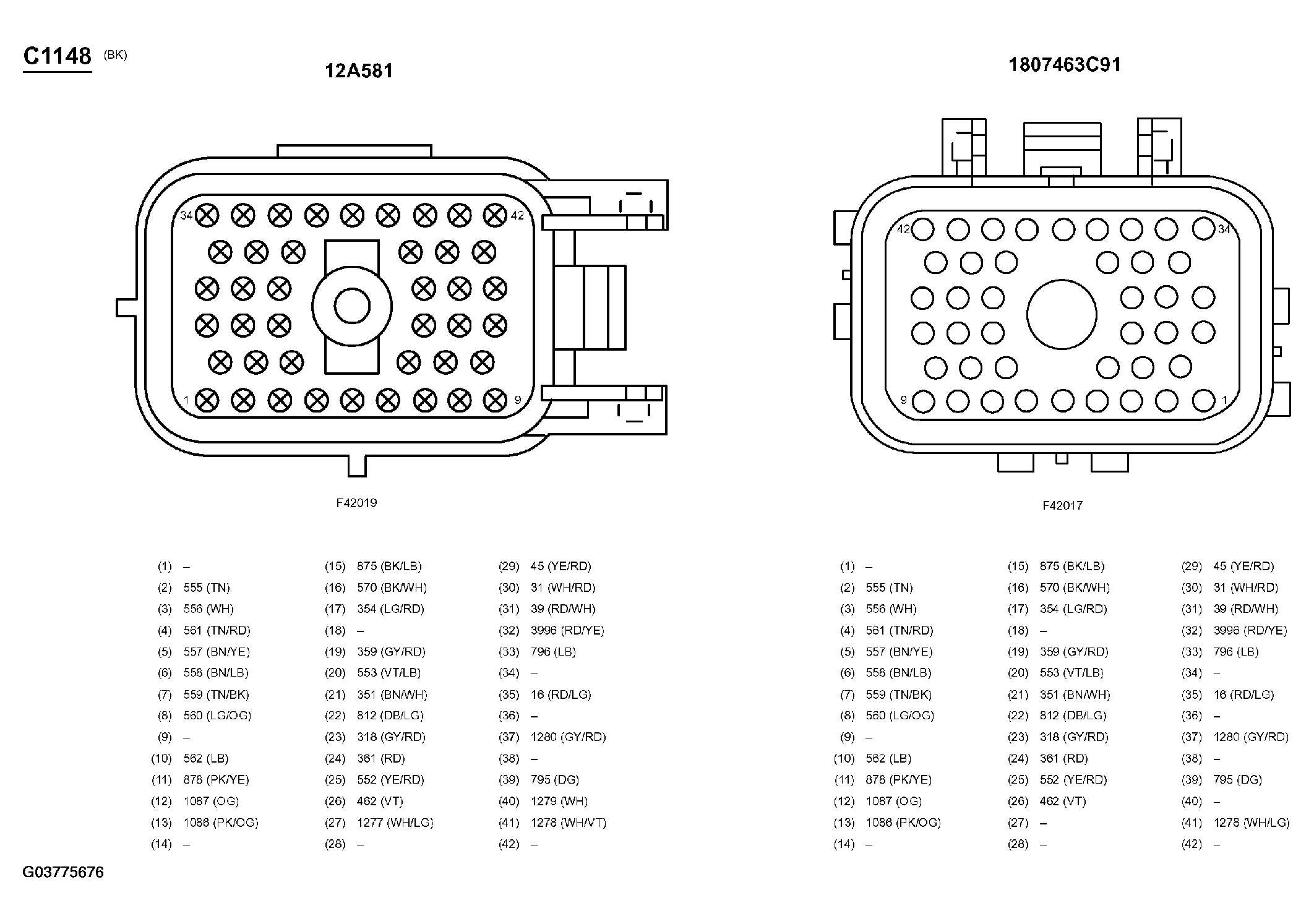

Fig 226: Inline Connector End View (C1148)
Courtesy of FORD MOTOR CO.
Fig 227: Cylinder-Head Temperature Sensor Connector End View (C1164)
Courtesy of FORD MOTOR CO.
Fig 228: Inline Connector End View (C1168)
Courtesy of FORD MOTOR CO.

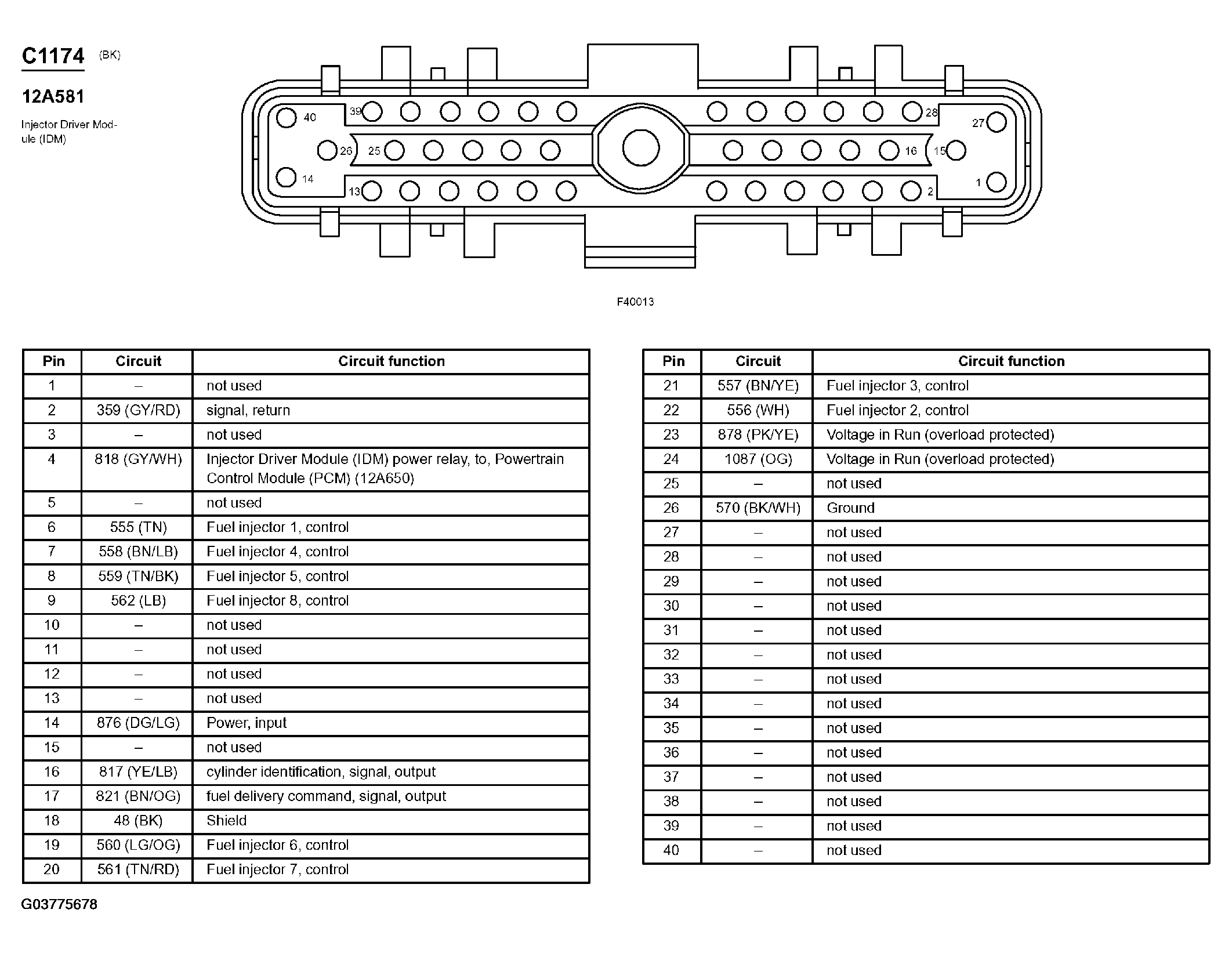

Fig 229: Injector Driver Module (IDM) Connector End View (C1174)
Courtesy of FORD MOTOR CO.
Fig 230: Trailer Tow Relay, Reversing Lamp Connector End View (C1178)
Courtesy of FORD MOTOR CO.
Fig 231: Camshaft Position Sensor Connector End View (C1180)
Courtesy of FORD MOTOR CO.
Fig 232: Fuel Injector 1 Connector End View (C1181)
Courtesy of FORD MOTOR CO.
Fig 233: Fuel Injector 2 Connector End View (C1182)
Courtesy of FORD MOTOR CO.
Fig 234: Fuel Injector 3 Connector End View (C1183)
Courtesy of FORD MOTOR CO.
Fig 235: Fuel Injector 4 Connector End View (C1184)
Courtesy of FORD MOTOR CO.
Fig 236: Fuel Injector 5 Connector End View (C1185)
Courtesy of FORD MOTOR CO.
Fig 237: Fuel Injector 6 Connector End View (C1186)
Courtesy of FORD MOTOR CO.
Fig 238: Trailer Tow Relay, Parking Lamp Connector End View (C1199)
Courtesy of FORD MOTOR CO.
Fig 239: Trailer Tow Relay, Battery Charge Connector End View (C1200)
Courtesy of FORD MOTOR CO.
Fig 240: Fuel Injector 9 Connector End View (C1204)
Courtesy of FORD MOTOR CO.
Fig 241: Fuel Injector 10 Connector End View (C1205)
Courtesy of FORD MOTOR CO.
Fig 242: Coil On Plug (COP) 9 Connector End View (C1206)
Courtesy of FORD MOTOR CO.
Fig 243: Coil On Plug (COP) 10 Connector End View (C1207)
Courtesy of FORD MOTOR CO.
Fig 244: Inline Connector End View (C1220)
Courtesy of FORD MOTOR CO.
Fig 245: Inline Connector End View (C1221)
Courtesy of FORD MOTOR CO.
Fig 246: Front Blower Motor Connector End View (C1227)
Courtesy of FORD MOTOR CO.
Fig 247: Blower Motor Resistor Connector End View (C1228)
Courtesy of FORD MOTOR CO.
Fig 248: Injector Driver Module (IDM) Power Relay Connector End View (C1235)
Courtesy of FORD MOTOR CO.
Fig 249: Air Intake Heater Grid Connector End View (C1239a)
Courtesy of FORD MOTOR CO.
Fig 250: Air Intake Heater Grid Connector End View (C1239b)
Courtesy of FORD MOTOR CO.
Fig 251: Injection Pressure Regulator (IPR) Connector End View (C1242)
Courtesy of FORD MOTOR CO.
Fig 252: Injection Control Pressure (ICP) Sensor Connector End View (C1244)
Courtesy of FORD MOTOR CO.
Fig 253: Manifold Intake Air Heater Relay Connector End View (C1245a)
Courtesy of FORD MOTOR CO.
Fig 254: Manifold Intake Air Heater Relay Connector End View (C1245b)
Courtesy of FORD MOTOR CO.
Fig 255: Manifold Intake Air Heater Relay Connector End View (C1245c)
Courtesy of FORD MOTOR CO.
Fig 256: Manifold Intake Air Heater Relay Connector End View (C1245d)
Courtesy of FORD MOTOR CO.
Fig 257: Battery II Connector End View (C1249a)
Courtesy of FORD MOTOR CO.
Fig 258: Battery II Connector End View (C1249b)
Courtesy of FORD MOTOR CO.
Fig 259: Stop Lamp Relay Connector End View (C1250)
Courtesy of FORD MOTOR CO.
Fig 260: Generator, Secondary Connector End View (C1251a)
Courtesy of FORD MOTOR CO.
Fig 261: Generator, Secondary Connector End View (C1251b)
Courtesy of FORD MOTOR CO.
Fig 262: Vacuum Warning Switch Connector End View (C1252)
Courtesy of FORD MOTOR CO.
Fig 263: Fuel Pump Connector End View (C1253)
Courtesy of FORD MOTOR CO.

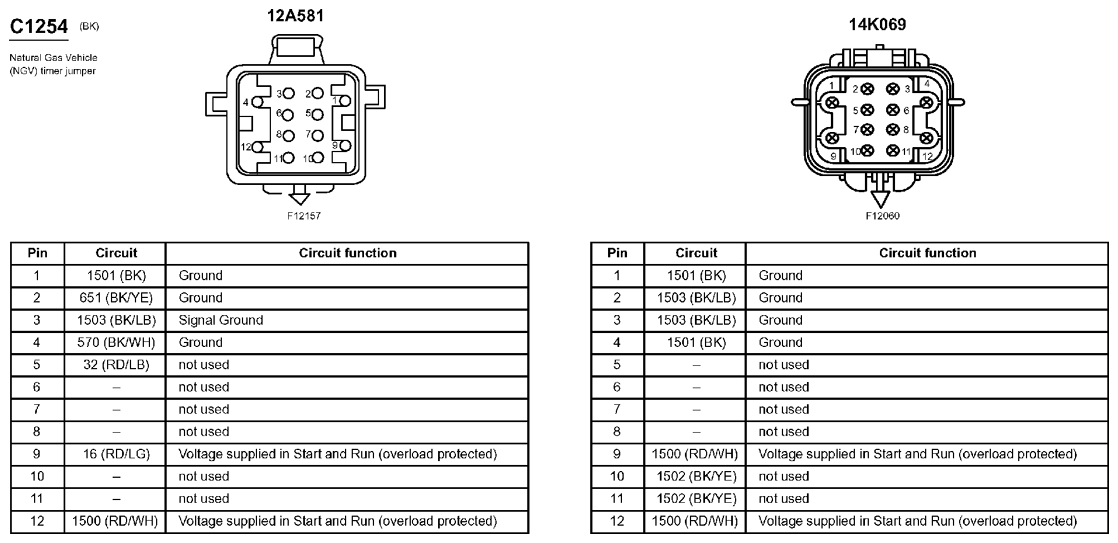

Fig 264: Natural Gas Vehicle (NGV) Timer Jumper Connector End View (C1254)
Courtesy of FORD MOTOR CO.
Fig 265: High Pitch Horn Connector End View (C1256)
Courtesy of FORD MOTOR CO.
Fig 266: Fuel Rail Temperature Sensor Connector End View (C1257)
Courtesy of FORD MOTOR CO.
Fig 267: Fuel Rail Cutoff Valve Connector End View (C1258)
Courtesy of FORD MOTOR CO.
Fig 268: Clearance Lamp Relay Connector End View (C1259)
Courtesy of FORD MOTOR CO.
Fig 269: Exhaust Back Pressure (EBP) Sensor Connector End View (C1271)
Courtesy of FORD MOTOR CO.
Fig 270: Exhaust Pressure Regulator (EPR) Connector End View (C1272)
Courtesy of FORD MOTOR CO.
Fig 271: Glow Plug Control Module (GPCM) Connector End View (C1273a)
Courtesy of FORD MOTOR CO.
Fig 272: Glow Plug Control Module (GPCM) Connector End View (C1273b)
Courtesy of FORD MOTOR CO.
Fig 273: 4R70W Transmission Connector End View (C1274)
Courtesy of FORD MOTOR CO.
Fig 274: Camshaft Position Sensor Connector End View (C1275)
Courtesy of FORD MOTOR CO.
Fig 275: Engine Coolant Temperature (ECT) Sender Connector End View (C1276)
Courtesy of FORD MOTOR CO.
Fig 276: Inline Connector End View (C1278)
Courtesy of FORD MOTOR CO.
Fig 277: Inline Connector End View (C1279)
Courtesy of FORD MOTOR CO.
Fig 278: Inline Connector End View (C1282)
Courtesy of FORD MOTOR CO.
Fig 279: Headlamp, Left Connector End View (C1284)
Courtesy of FORD MOTOR CO.
Fig 280: Auxiliary Battery Relay Connector End View (C1283a)
Courtesy of FORD MOTOR CO.
Fig 281: Auxiliary Battery Relay Connector End View (C1283b)
Courtesy of FORD MOTOR CO.
Fig 282: Auxiliary Battery Relay Connector End View (C1283c)
Courtesy of FORD MOTOR CO.
Fig 283: Headlamp, Right Connector End View (C1285)
Courtesy of FORD MOTOR CO.
Fig 284: Intake Manifold Runner Control (IMRC) Module Connector End View (C1286)
Courtesy of FORD MOTOR CO.
Fig 285: Fuel Injector 7 Connector End View (C1312)
Courtesy of FORD MOTOR CO.
Fig 286: Fuel Injector 8 Connector End View (C1313)
Courtesy of FORD MOTOR CO.
Fig 287: Valve Cover Assembly, Left Connector End View (C1317)
Courtesy of FORD MOTOR CO.
Fig 288: Valve Cover Assembly, Right Connector End View (C1318)
Courtesy of FORD MOTOR CO.
Fig 289: Brake Shift Interlock Connector End View (C2008)
Courtesy of FORD MOTOR CO.
Fig 290: Parking Brake Switch Connector End View (C2015)
Courtesy of FORD MOTOR CO.
Fig 291: In-Line Fuse Connector End View (C2028)
Courtesy of FORD MOTOR CO.
Fig 292: Cigar Lighter, Front Connector End View (C2031)
Courtesy of FORD MOTOR CO.
Fig 293: Power Point Connector End View (C2033)
Courtesy of FORD MOTOR CO.
Fig 294: Accelerator Pedal Position Sensor Connector End View (C2040)
Courtesy of FORD MOTOR CO.
Fig 295: Overdrive Cancel Switch Connector End View (C2135)
Courtesy of FORD MOTOR CO.
Fig 296: Electronic Flasher Module Connector End View (C2141)
Courtesy of FORD MOTOR CO.
Fig 297: Warning Buzzer/Chime Module Connector End View (C2156)
Courtesy of FORD MOTOR CO.

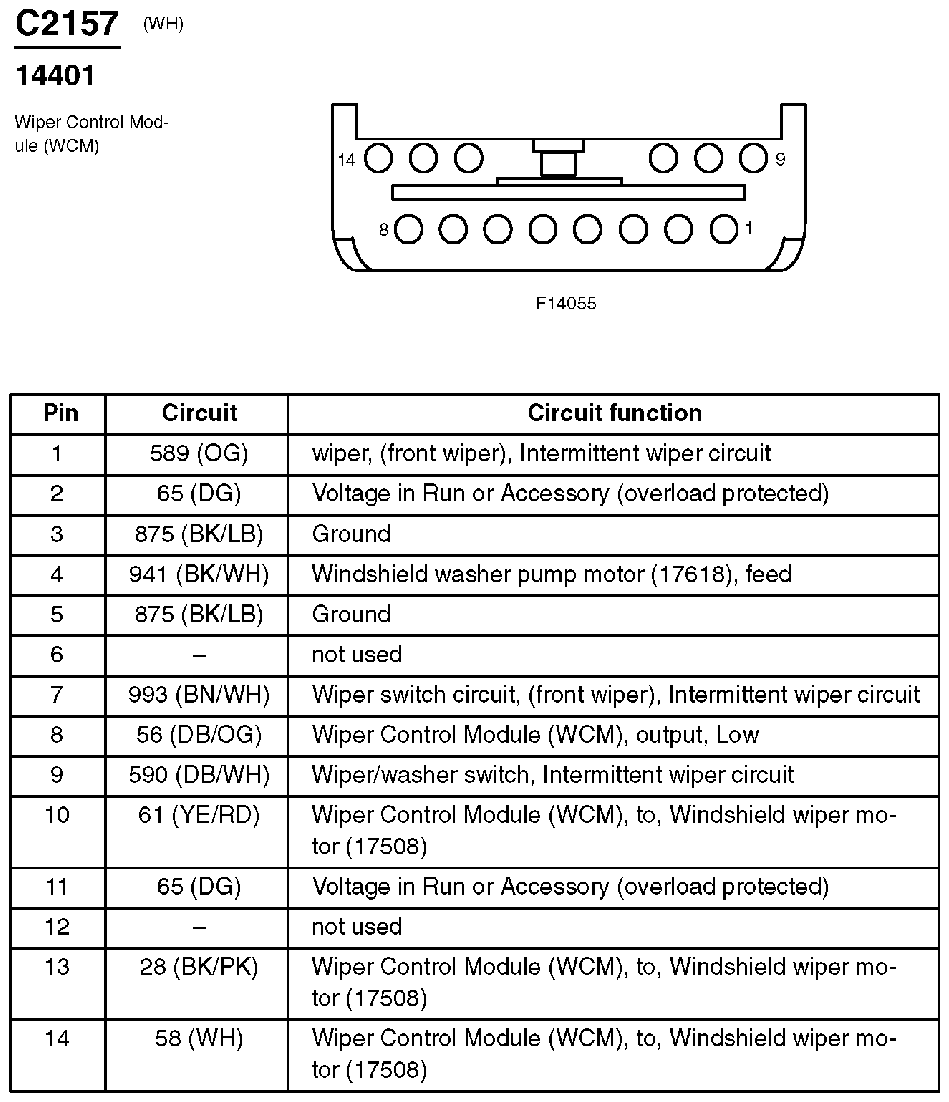

Fig 298: Wiper Control Module (WCM) Connector End View (C2157)
Courtesy of FORD MOTOR CO.
Fig 299: Idle Validation Switch Connector End View (C2172)
Courtesy of FORD MOTOR CO.
Fig 300: Auxiliary Powertrain Control Module (APCM) Connector End View (C2176)
Courtesy of FORD MOTOR CO.
Fig 301: Air Bag Bracket Connector End View (C2187)
Courtesy of FORD MOTOR CO.
Fig 302: Radio Connector End View (C2188a)
Courtesy of FORD MOTOR CO.
Fig 303: Radio Connector End View (C2188b)
Courtesy of FORD MOTOR CO.
Fig 304: Inline Connector End View (C2190)
Courtesy of FORD MOTOR CO.

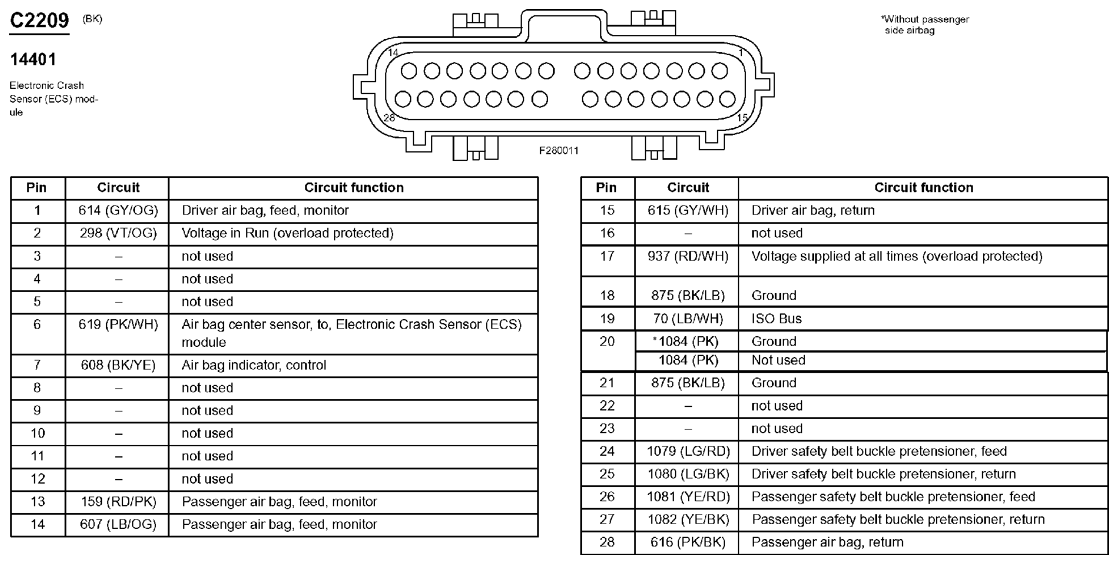

Fig 305: Electronic Crash Sensor (ECS) Module Connector End View (C2209)
Courtesy of FORD MOTOR CO.
Fig 306: Grote Flasher Module Connector End View (C2252)
Courtesy of FORD MOTOR CO.

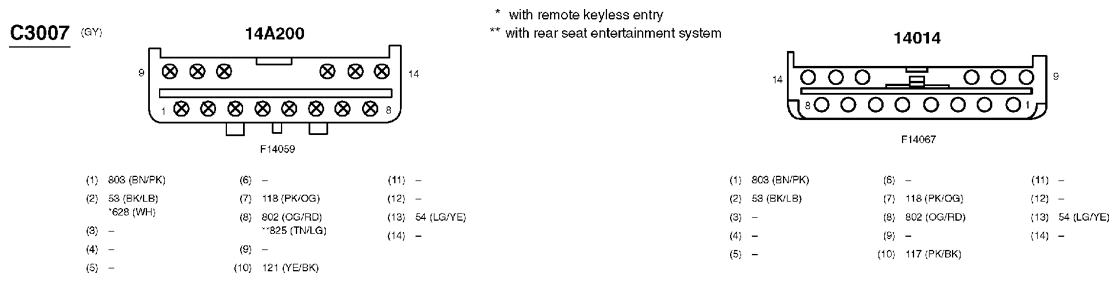

Fig 307: Inline Connector End View (C3007)
Courtesy of FORD MOTOR CO.

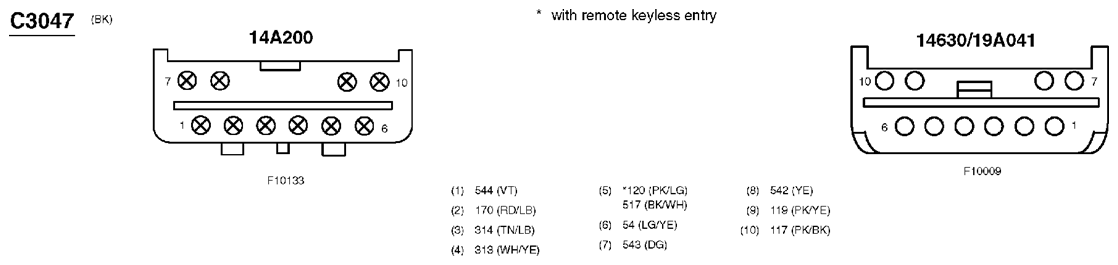

Fig 308: Inline Connector End View (C3047)
Courtesy of FORD MOTOR CO.
Fig 309: Inline Connector End View (C3049)
Courtesy of FORD MOTOR CO.
Fig 310: Inline Connector End View (C3050)
Courtesy of FORD MOTOR CO.
Fig 311: Inline Connector End View (C3051)
Courtesy of FORD MOTOR CO.
Fig 312: Inline Connector End View (C3052)
Courtesy of FORD MOTOR CO.
Fig 313: Inline Connector End View (C3053)
Courtesy of FORD MOTOR CO.
Fig 314: Power Point, Console 1 Connector End View (C3063)
Courtesy of FORD MOTOR CO.
Fig 315: Power Point, Console 2 Connector End View (C3064)
Courtesy of FORD MOTOR CO.
Fig 316: Video Cassette Player Connector End View (C3076)
Courtesy of FORD MOTOR CO.
Fig 317: Rear Seat Entertainment (RSE) Module Connector End View (C3077a)
Courtesy of FORD MOTOR CO.
Fig 318: Rear Seat Entertainment (RSE) Module Connector End View (C3077b)
Courtesy of FORD MOTOR CO.
Fig 319: Fuel Sender Connector End View (C3104)
Courtesy of FORD MOTOR CO.
Fig 320: Extended Range Fuel Tank Valve 1 Connector End View (C3122)
Courtesy of FORD MOTOR CO.
Fig 321: Fuel Tank Pressure Transducer Sensor Connector End View (C3123)
Courtesy of FORD MOTOR CO.
Fig 322: Fuel Tank Temperature Sensor Connector End View (C3124)
Courtesy of FORD MOTOR CO.
Fig 323: Aft-Axle Fuel Tank Valve, Front Connector End View (C3125)
Courtesy of FORD MOTOR CO.
Fig 324: Aft-Axle Fuel Tank Valve, Rear Connector End View (C3126)
Courtesy of FORD MOTOR CO.
Fig 325: Fuel Pump Module Connector End View (C3127)
Courtesy of FORD MOTOR CO.
Fig 326: In-Transit Fuel Pump Module Connector End View (C3128)
Courtesy of FORD MOTOR CO.
Fig 327: Door Ajar Switch, Left Front Connector End View (C3129)
Courtesy of FORD MOTOR CO.
Fig 328: Speaker, Left Middle Connector End View (C3130)
Courtesy of FORD MOTOR CO.
Fig 329: Memory Lock Module And Lock Jumper Connector End View (C3131)
Courtesy of FORD MOTOR CO.
Fig 330: Midship Fuel Tank Valve Connector End View (C3132)
Courtesy of FORD MOTOR CO.
Fig 331: Inline Connector End View (C3133)
Courtesy of FORD MOTOR CO.
Fig 332: Inline Connector End View (C3134)
Courtesy of FORD MOTOR CO.
Fig 333: Inline Connector End View (C3135)
Courtesy of FORD MOTOR CO.
Fig 334: Inline Connector End View (C3136)
Courtesy of FORD MOTOR CO.
Fig 335: Inline Connector End View (C3137)
Courtesy of FORD MOTOR CO.
Fig 336: Inline Connector End View (C3138)
Courtesy of FORD MOTOR CO.
Fig 337: Inline Connector End View (C3139)
Courtesy of FORD MOTOR CO.
Fig 338: Remote Keyless Entry Module Connector End View (C3140a)
Courtesy of FORD MOTOR CO.
Fig 339: Remote Keyless Entry Module Connector End View (C3140b)
Courtesy of FORD MOTOR CO.
Fig 340: Door Ajar Switch, Right Front Connector End View (C3141)
Courtesy of FORD MOTOR CO.
Fig 341: Inline Connector End View (C3149)
Courtesy of FORD MOTOR CO.
Fig 342: Fuel Tank Pressure Transducer Sensor Connector End View (C3166)
Courtesy of FORD MOTOR CO.
Fig 343: Extended Range Fuel Tank Valve 2 Connector End View (C3176)
Courtesy of FORD MOTOR CO.
Fig 344: Puddle Lamp Relay Connector End View (C3217)
Courtesy of FORD MOTOR CO.
Fig 345: Sliding Door Contact Switch, Right Connector End View (C3235)
Courtesy of FORD MOTOR CO.
Fig 346: Reversing Alarm Speaker Connector End View (C4015a)
Courtesy of FORD MOTOR CO.
Fig 347: Reversing Alarm Speaker Connector End View (C4015b)
Courtesy of FORD MOTOR CO.
Fig 348: Park/Stop/Turn Lamp, Right Rear Connector End View (C4032)
Courtesy of FORD MOTOR CO.
Fig 349: Park/Stop/Turn Lamp, Left Rear Connector End View (C4035)
Courtesy of FORD MOTOR CO.
Fig 350: License Plate Lamp Connector End View (C4046)
Courtesy of FORD MOTOR CO.
Fig 351: Trailer Tow Connector, 4-Pin Connector End View (C4098)
Courtesy of FORD MOTOR CO.
Fig 352: Trailer Tow Connector, 7-Pin Connector End View (C4099)
Courtesy of FORD MOTOR CO.
Fig 353: Auxiliary Blower Motor Connector End View (C4106)
Courtesy of FORD MOTOR CO.
Fig 354: Auxiliary Blower Motor Resistor Assembly Connector End View (C4107)
Courtesy of FORD MOTOR CO.
Fig 355: Rear A/C Blower Speed Relay 1 Connector End View (C4117)
Courtesy of FORD MOTOR CO.
Fig 356: Rear A/C Blower Speed Relay 2 Connector End View (C4118)
Courtesy of FORD MOTOR CO.
Fig 357: Door Ajar Switch, Rear Doors Connector End View (C4119)
Courtesy of FORD MOTOR CO.
Fig 358: Door Lock Actuator, Rear Doors Connector End View (C4120)
Courtesy of FORD MOTOR CO.
Fig 359: Door Lock Switch, Rear Doors Connector End View (C4121)
Courtesy of FORD MOTOR CO.
Fig 360: Beacon Lamp Connector End View (C9008)
Courtesy of FORD MOTOR CO.
