TORQUE SPECIFICATIONS
| Application |
Ft. Lbs. (N.m) |
| A/C Mounting Bracket |
37 (50) |
| Bellhousing-To-Engine Bolt |
46 (63) |
| Camshaft Sprocket Bolt |
46 (63) |
| Connecting Rod Cap Nut |
26 (35) |
| Crankshaft Damper Bolt |
107 (145) |
| Crankshaft Pulley |
38 (50) |
| Cylinder Head Bolt |
| Step 1 |
37 (50) |
| Step 2 |
Loosen One Full Turn |
| Step 3 |
22 (30) |
| Step 4 |
Additional 85-95 Degrees |
| Step 5 |
Additional 85-95 Degrees |
| EGR Valve-To-Exhaust Manifold Tube |
37 (50) |
| Engine Front Support-To-Crossmember Nut |
66 (90) |
| Engine Mount-To-Chassis Bolt |
66 (90) |
| Engine Mount-To-Engine Bracket Bolt |
46 (62) |
| Exhaust Manifold Bolt |
| Step 1 |
8 (10) |
| Step 2 |
16 (22) |
| Fan Clutch-To-Water Pump Nut |
30-100 (40-135) |
| Flywheel Bolt |
59 (80) |

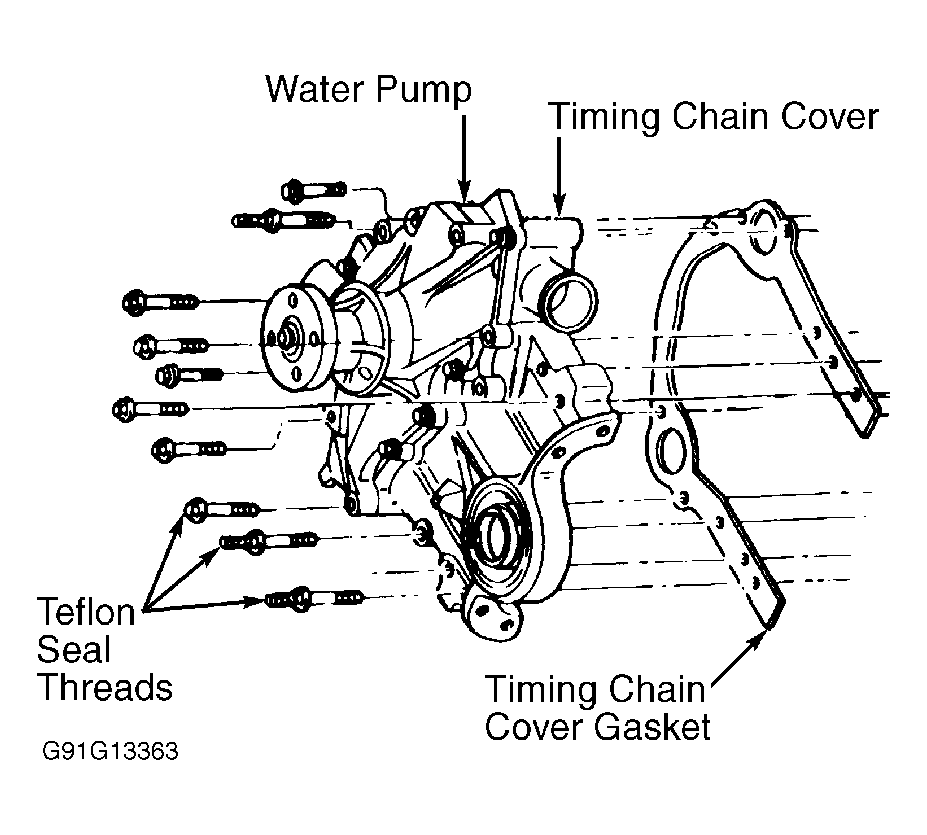

| Front Cover Bolts |
18 (25) |
| Idler Pulley Bolt |
35 (48) |

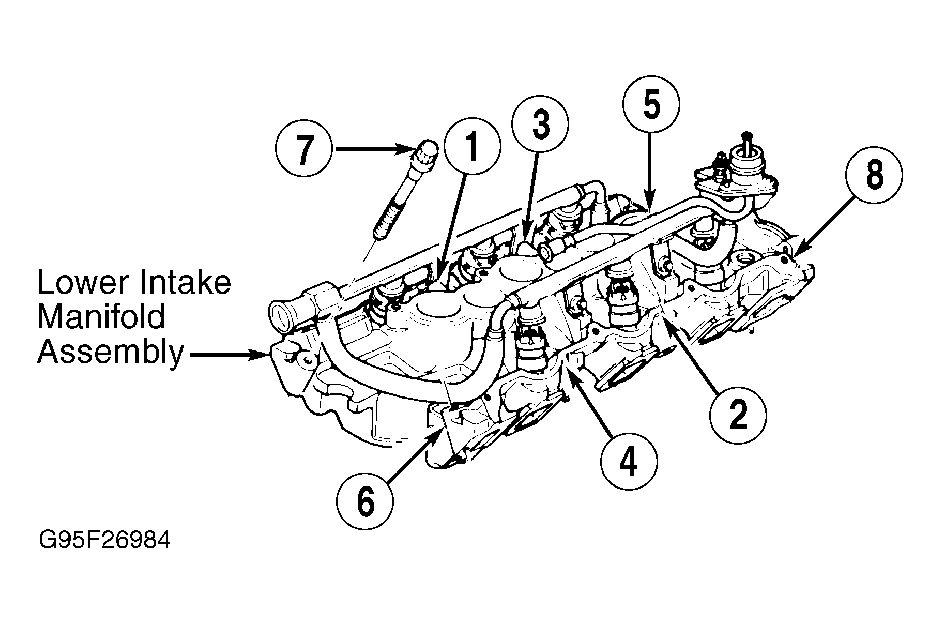

| Lower Intake Manifold Bolt |
| Step 1 |
11 (15) |
| Step 2 |
24 (32) |
| Main Bearing Cap Bolt |
59 (80) |
| Oil Pump Bolt |
35 (48) |
| Power Steering Pump Bracket Bolt |
35 (47) |
| Rear Mount-To-Crossmember Nut |
66 (90) |
| Rear Mount-To-Transmission Bolt |
66 (90) |
| Rocker Arm Bolt |
| Step 1 |
|
| Step 2 |
24 (32) |
| Starter Bolt |
20 (28) |
| Torque Converter Nuts |
27 (36) |
| Transmission-To-Engine |
46 (63) |

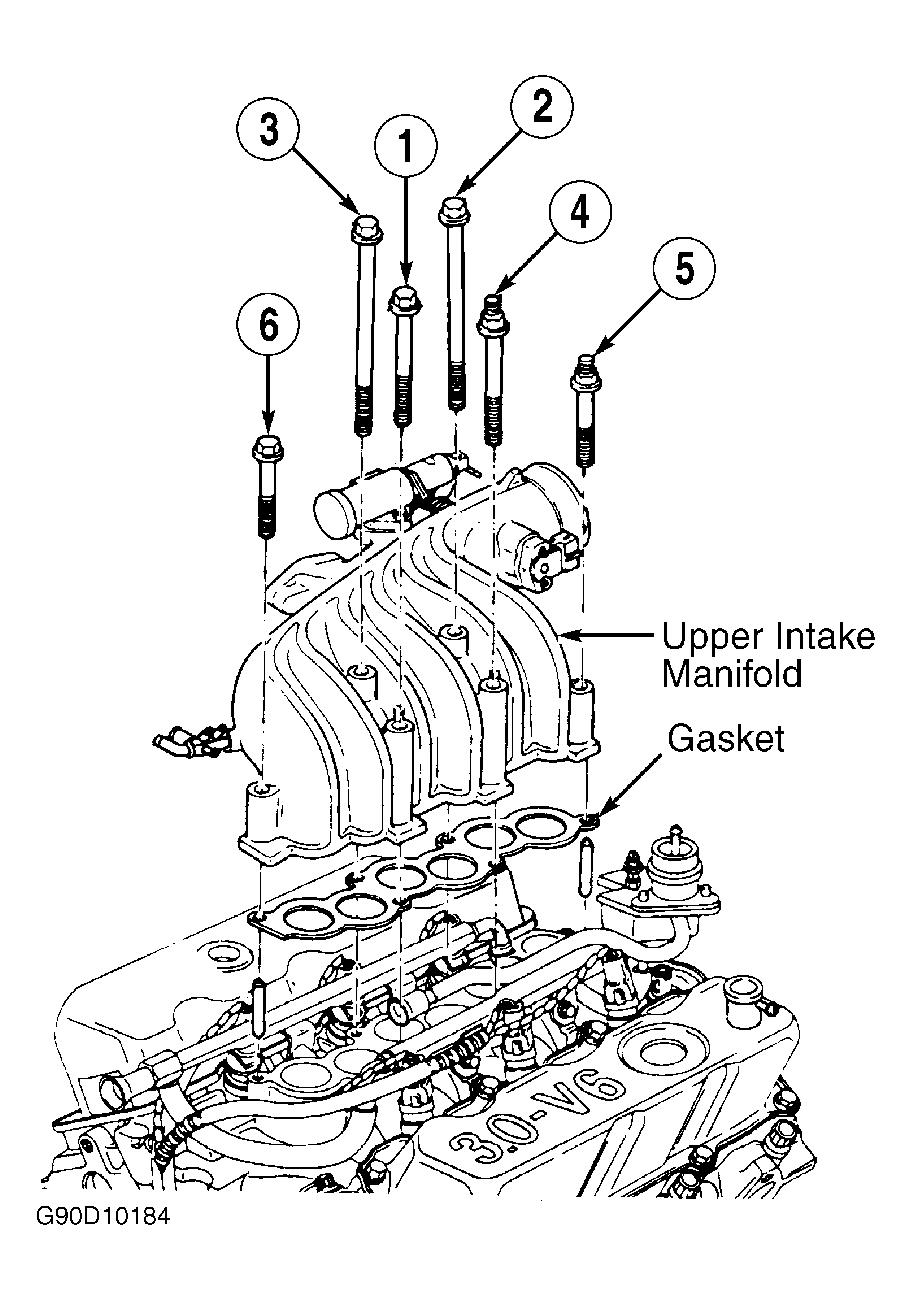

| Upper Intake Manifold Bolt |
| Step 1 |
14 (20) |
| Step 2 |
18 (25) |
| Water Pump Pulley |
18 (25) |
| INCH Lbs. (N.m) |
| Camshaft Thrust Plate Bolt |
89 (10) |
| Crankshaft Position (CKP) Sensor Bolt |
53 (6) |
| Fuel Rail Bolt |
89 (10) |
| Oil Pan Bolt |
| Step 1 |
80 (9) |
| Step 2 |
80 (9) |
| Step 3 |
Loosen One Turn |
| Step 4 |
80 (9) |
| Spark Plug |
108-168 (12-19) |
| Valve Cover Bolt |
80 (9) |
| Vavle Tappet Plate Retainer Bolts |
80 (9) |
| Water Pump Bolt |
75-106 (9-12) |
