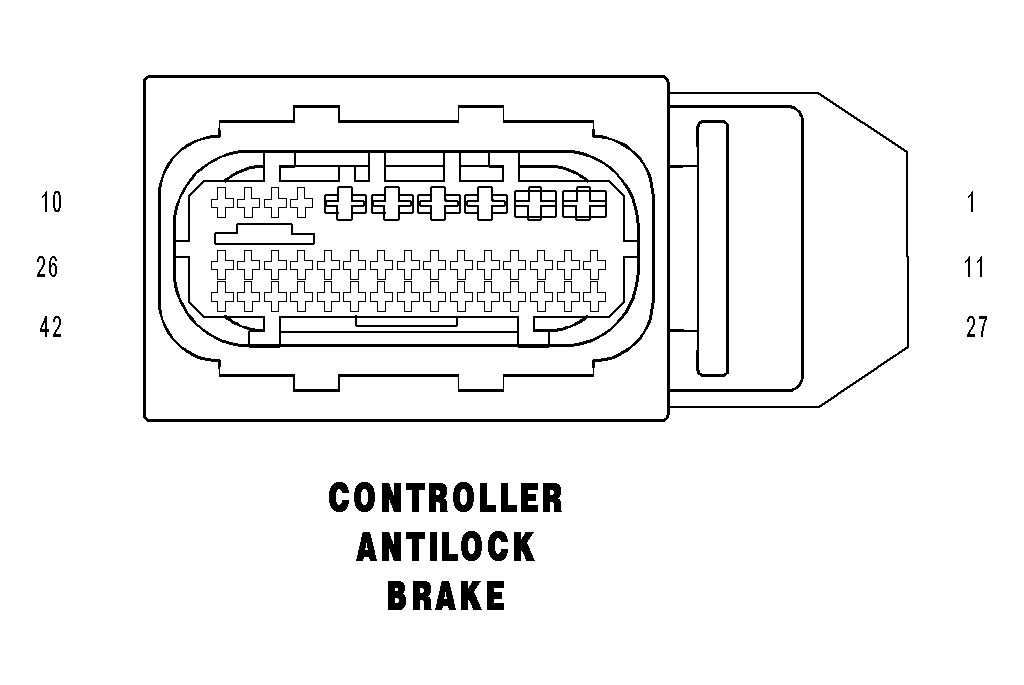

Antilock Brake Controller Connector End View
CONTROLLER ANTILOCK BRAKE
| CAV | CIRCUIT | FUNCTION |
| 1 | 12BR | GROUND |
| 2 | 12RD | FUSED B(+) |
| 3 | - | - |
| 4 | - | - |
| 5 | 14BR | GROUND |
| 6 | 14RD | FUSED B(+) |
| 7 | - | - |
| 8 | 20BK/DG | SENSOR SIGNAL |
| 9 | 20YL/WT | SENSOR SIGNAL |
| 10 | 20YL/RD | SENSOR SIGNAL |
| 11 | 18BL/BK | K-ABS/SHIFTER ASSEMBLY |
| 12 | 18BK | LEFT FRONT WHEEL SPEED SENSOR (+) |
| 13 | - | - |
| 14 | 20WT | LEFT REAR WHEEL SPEED SENSOR (+) |
| 15 | 18BR | RIGHT FRONT WHEEL SPEED SENSOR (-) |
| 16 | 18BK | RIGHT FRONT WHEEL SPEED SENSOR (+) |
| 17 | - | - |
| 18 | - | - |
| 19 | - | - |
| 20 | 20WT | BRAKE SWITCH OUTPUT |
| 21 | 20BR | GROUND |
| 22 | - | - |
| 23 | 18BK/RD | FUSED OPTIONAL EQUIPMENT RELAY OUTPUT |
| 24 | 20DG/WT | CAN C BUS (+) |
| 25 | 20BR | SENSOR GROUND |
| 26 | 20WT/GY | BRAKE PRESSURE SENSOR SIGNAL |
| 27 | 18BK/BL | TCS SWITCH (ASR) SENSE |
| 28 | 18BR | LEFT FRONT WHEEL SPEED SENSOR (-) |
| 29 | 20BR | LEFT REAR WHEEL SPEED SENSOR (-) |
| 30 | 20BR | RIGHT REAR WHEEL SPEED SENSOR (-) |
| 31 | 20YL | RIGHT REAR WHEEL SPEED SENSOR (+) |
| 32 | 18BK/RD | BRAKE LAMP SWITCH OUTPUT |
| 33 | - | - |
| 34 | - | - |
| 35 | - | - |
| 36 | - | - |
| 37 | - | - |
| 38 | - | - |
| 39 | 20RD/BL | POWER INPUT |
| 40 | 20DG | CAN C BUS (-) |
| 41 | 20DG/YL | SENSOR SIGNAL |
| 42 | 20WT/RD | 5 VOLT SUPPLY |
