Engine Controls - Self-Diagnostics - 4.7L
>>
Component Locations
July 1:
So it begins
. Don't worry, this is not in the correct legal jurisdiction!
Component Locations
NOTE:
See
Fig 1
-
Fig 27
for component locations.
Fig 1: Locating A/C Pressure Transducer
Courtesy of CHRYSLER CORP.
Fig 2: Locating Ambient Temperature Sensor
Courtesy of CHRYSLER CORP.
Fig 3: Locating Battery Temperature Sensor
Courtesy of DAIMLERCHRYSLER
Fig 4: Locating Camshaft Position Sensor
Courtesy of DAIMLERCHRYSLER CORPORATION
Fig 5: Locating Crankshaft Position Sensor
Courtesy of DAIMLERCHRYSLER CORPORATION
Fig 6: Locating Data Link Connector
Courtesy of CHRYSLER CORP.
Fig 7: Locating Engine Coolant Temperature Sensor & Manifold Absolute Pressure Sensor
Courtesy of DAIMLERCHRYSLER CORPORATION
Fig 8: Locating Evaporative Emissions Canister
Courtesy of DAIMLERCHRYSLER
Fig 9: Locating Evaporative Emissions Purge Solenoid
Courtesy of DAIMLERCHRYSLER CORPORATION
Fig 10: Locating Fuel Injectors
Courtesy of DAIMLERCHRYSLER
Fig 11: Locating Fuel Pump Module
Courtesy of DAIMLERCHRYSLER
Fig 12: Locating Fuel Pump Module Components
Courtesy of DAIMLERCHRYSLER
Fig 13: Locating Idle Air Control Motor, Intake Air Temperature Sensor & Throttle Position Sensor
Courtesy of DAIMLERCHRYSLER CORPORATION
Fig 14: Locating Ignition Coil On Plug
Courtesy of DAIMLERCHRYSLER

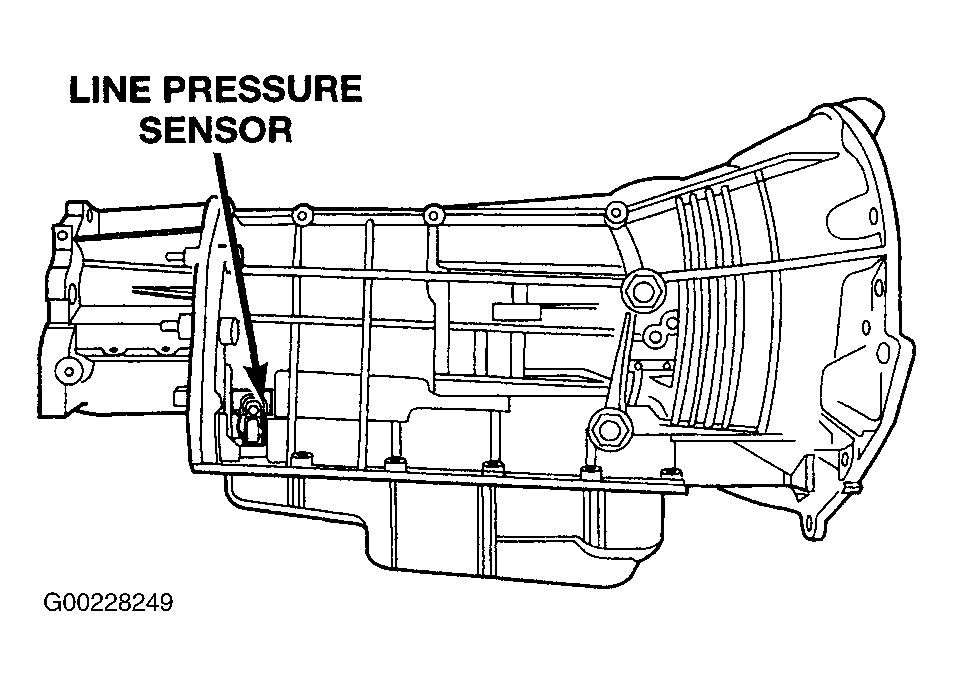

Fig 15: Locating Line Pressure Sensor
Courtesy of CHRYSLER CORP.

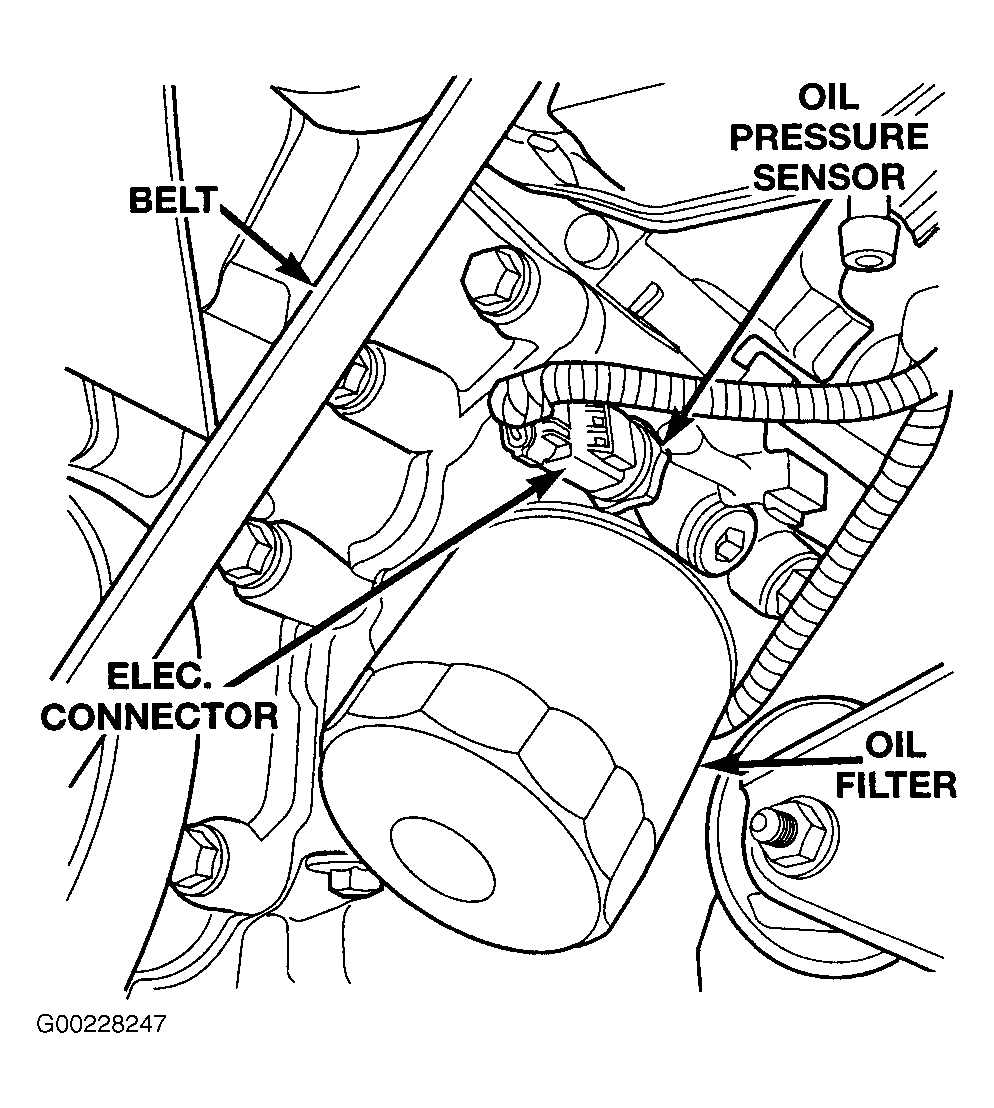

Fig 16: Locating Oil Pressure Sensor
Courtesy of CHRYSLER CORP.
Fig 17: Locating Power Steering Pressure Switch
Courtesy of DAIMLERCHRYSLER CORPORATION
Fig 18: Locating Power Distribution Center
Courtesy of CHRYSLER CORP.
Fig 19: Locating Powertrain Control Module
Courtesy of CHRYSLER CORP.
Fig 20: Locating Sentry Key Immobilizer Module
Courtesy of CHRYSLER CORP.
Fig 21: Locating Speed Control Switches
Courtesy of CHRYSLER CORP.
Fig 22: Locating Transfer Case Mode Selector Switch
Courtesy of CHRYSLER CORP.
Fig 23: Locating Transfer Case Mode Sensor
Courtesy of CHRYSLER CORP.
Fig 24: Locating Transfer Case Control Module
Courtesy of CHRYSLER CORP.

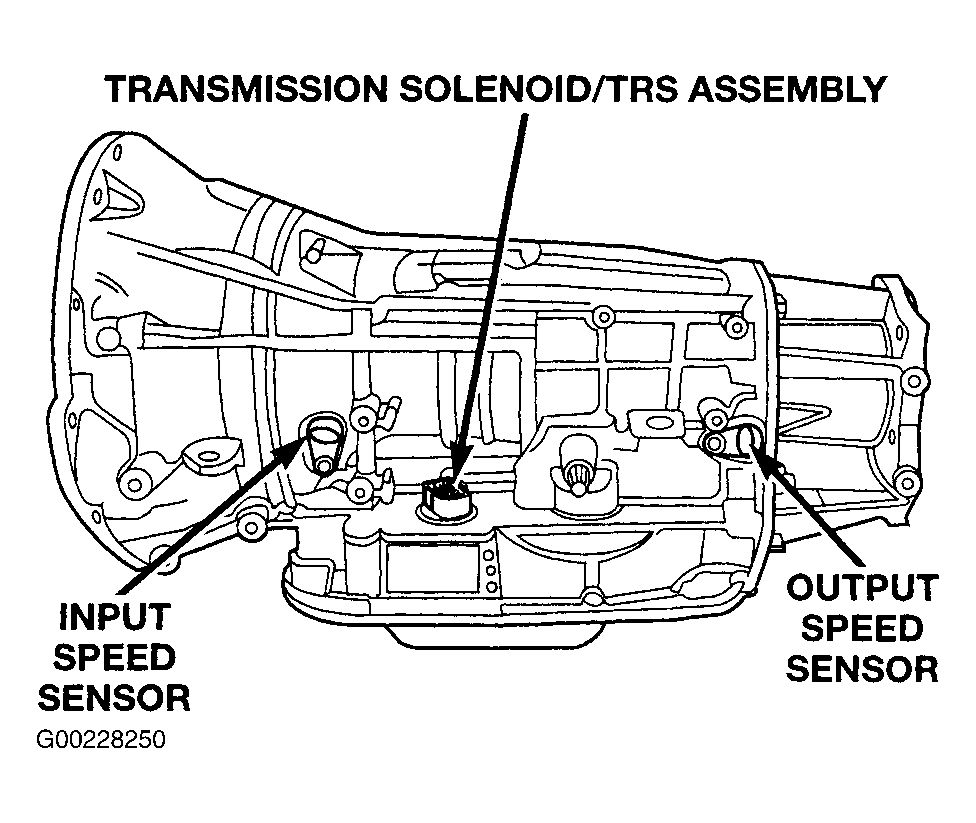

Fig 25: Locating Transmission Solenoid/TRS Assembly, Input Speed Sensor & Output Speed Sensor
Courtesy of CHRYSLER CORP.

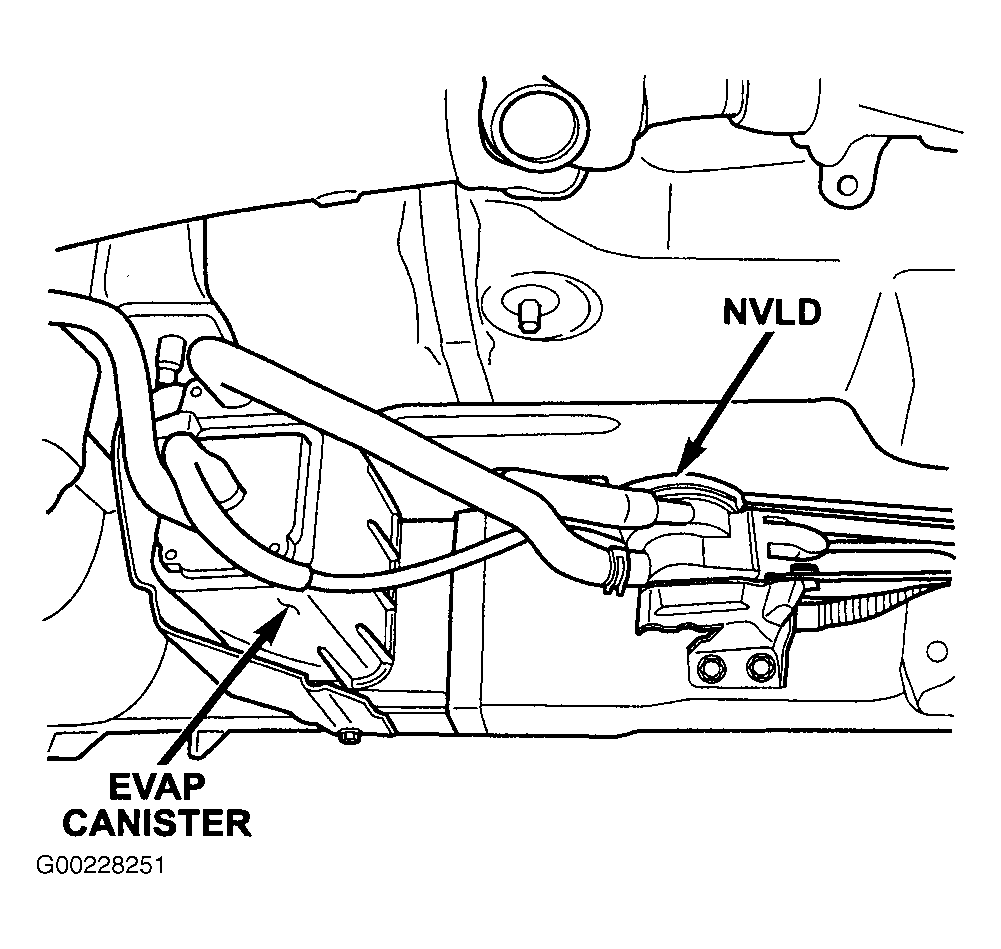

Fig 26: Locating NVLD Assembly & EVAP Canister
Courtesy of CHRYSLER CORP.

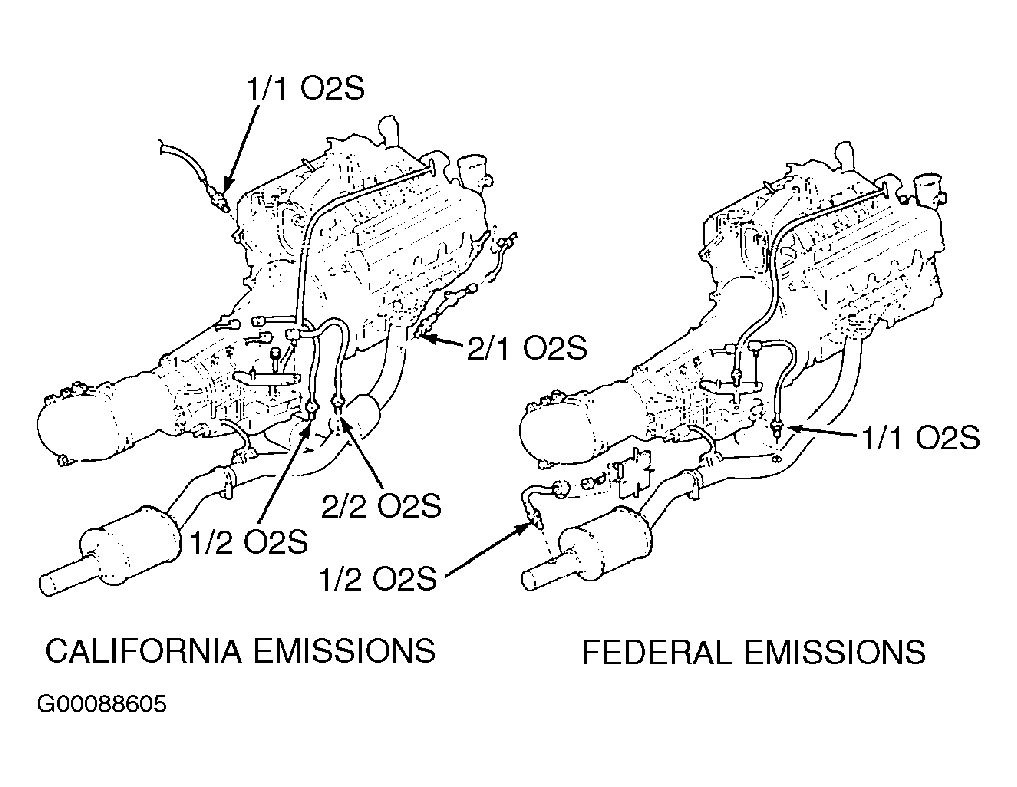

Fig 27: Locating 1/1 & 2/1 (Upstream), & 1/2 & 2/2 (Downstream) Oxygen Sensors
Courtesy of DAIMLERCHRYSLER
