Engine Controls - Tests W/Codes - 3.3L & 3.8L
>>
Connector Identification
July 1:
So it begins
. Don't worry, this is not in the correct legal jurisdiction!
Connector Identification
NOTE:
See
Fig 1
-
Fig 47
for connector identification.
Fig 1: Identifying A/C Compressor Clutch Harness Connector Terminals
Courtesy of DAIMLERCHRYSLER CORPORATION

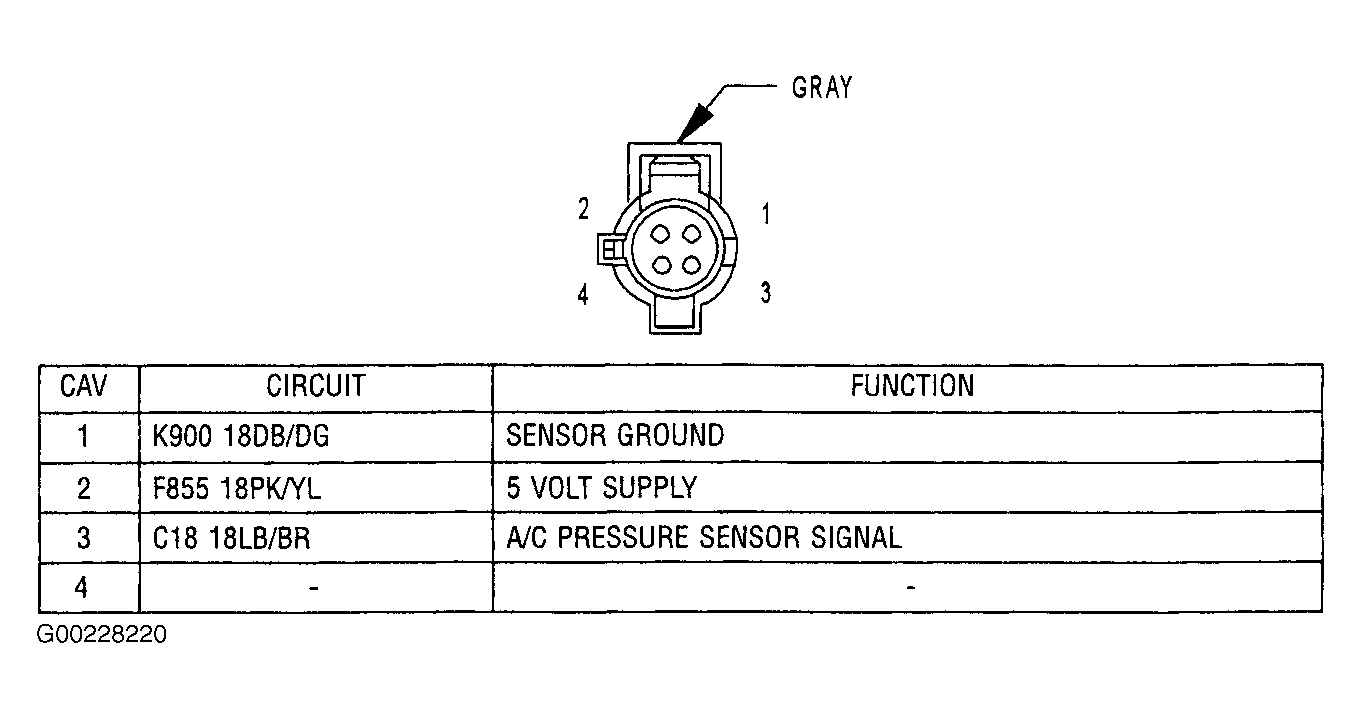

Fig 2: Identifying A/C Pressure Sensor Harness Connector Terminal
Courtesy of CHRYSLER CORP.
Fig 3: Identifying Ambient Air Temperature Sensor Harness Connector Terminals
Courtesy of DAIMLERCHRYSLER CORPORATION

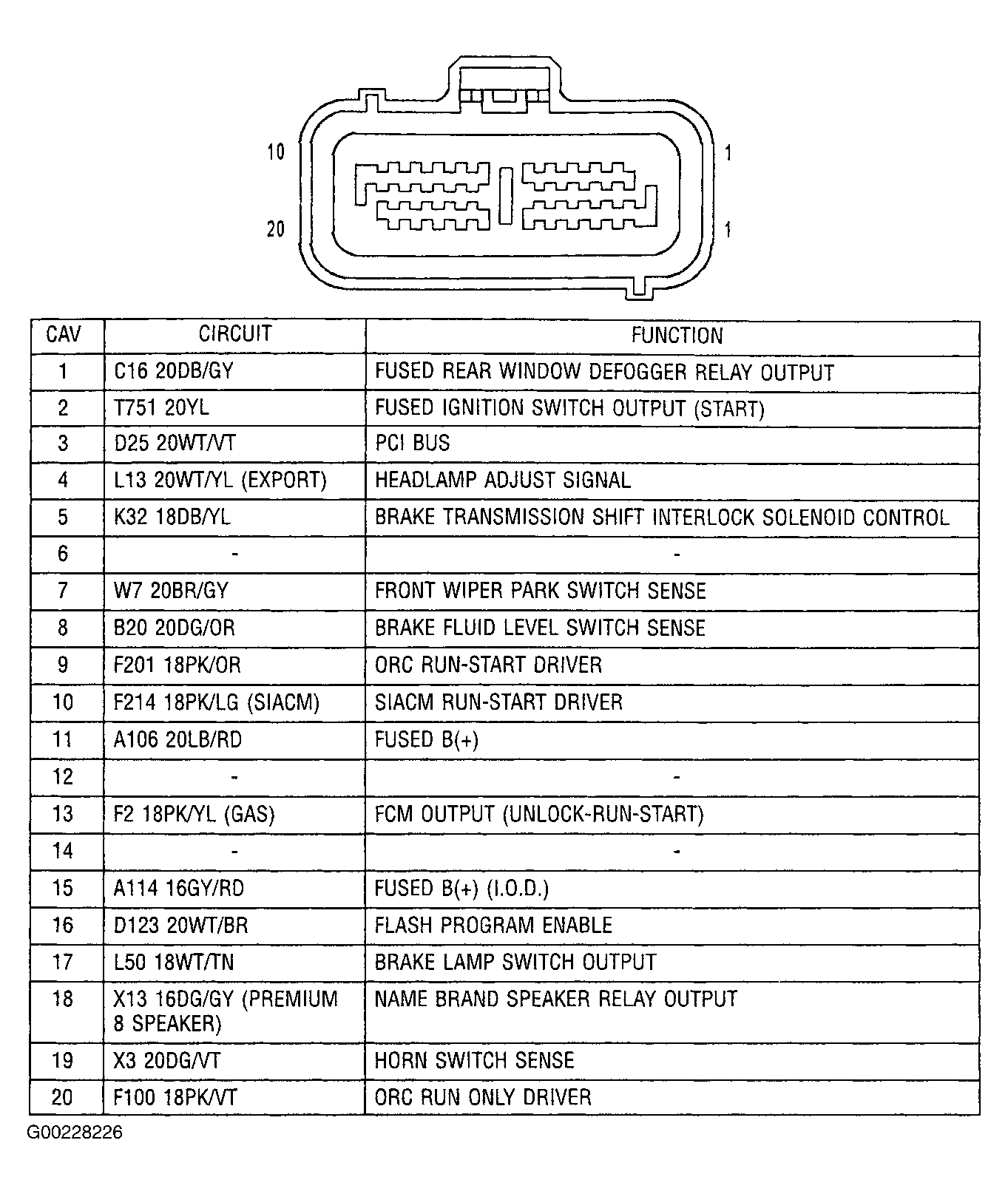

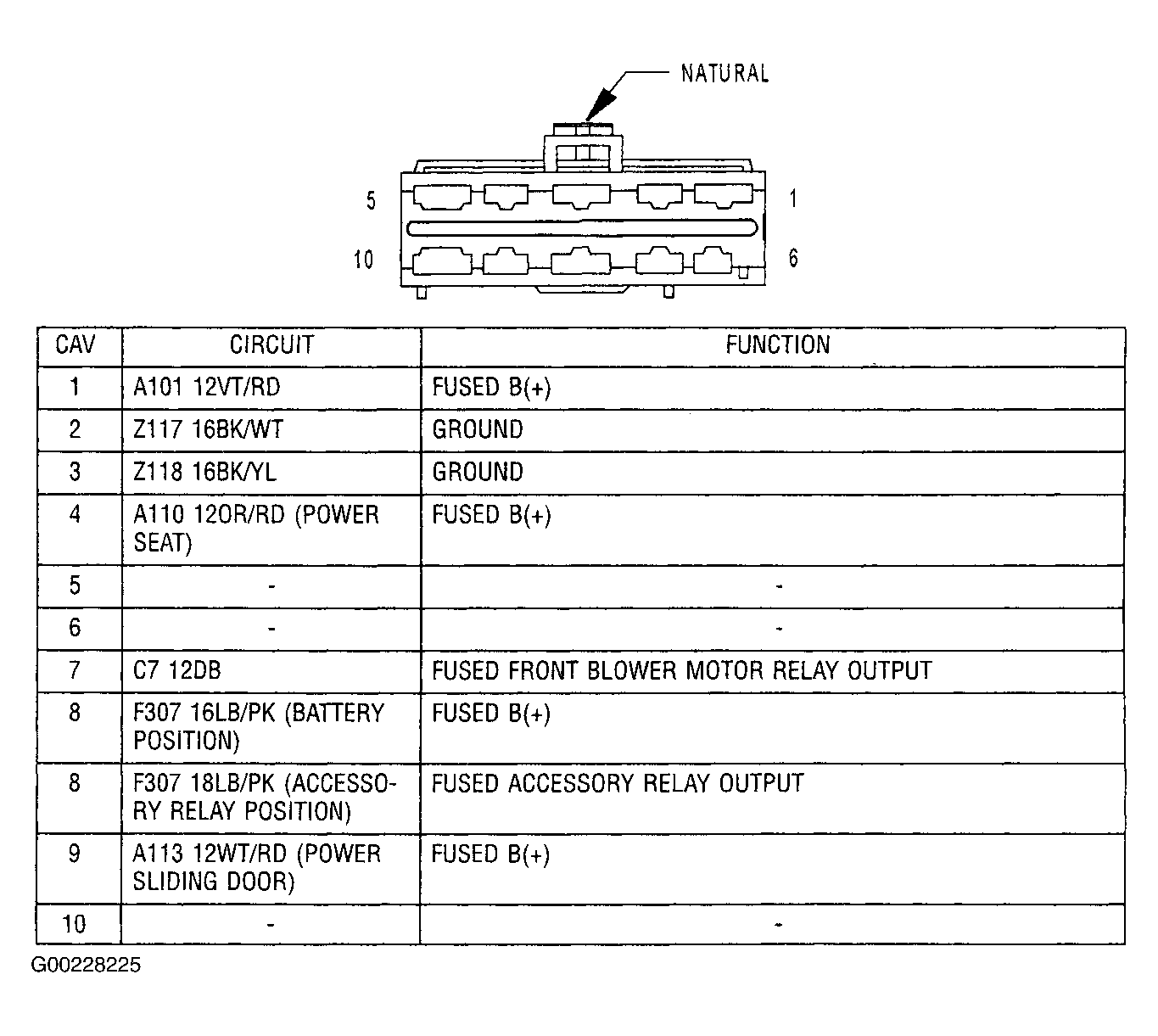

Fig 4: Identifying Body Control Module Harness Connector Terminals
Courtesy of CHRYSLER CORP.
Fig 5: Identifying Brakelight Switch Harness Connector Terminals
Courtesy of DAIMLERCHRYSLER CORPORATION
Fig 6: Identifying Brake Transmission Shift Interlock Solenoid Harness Connector Terminals
Courtesy of DAIMLERCHRYSLER CORPORATION

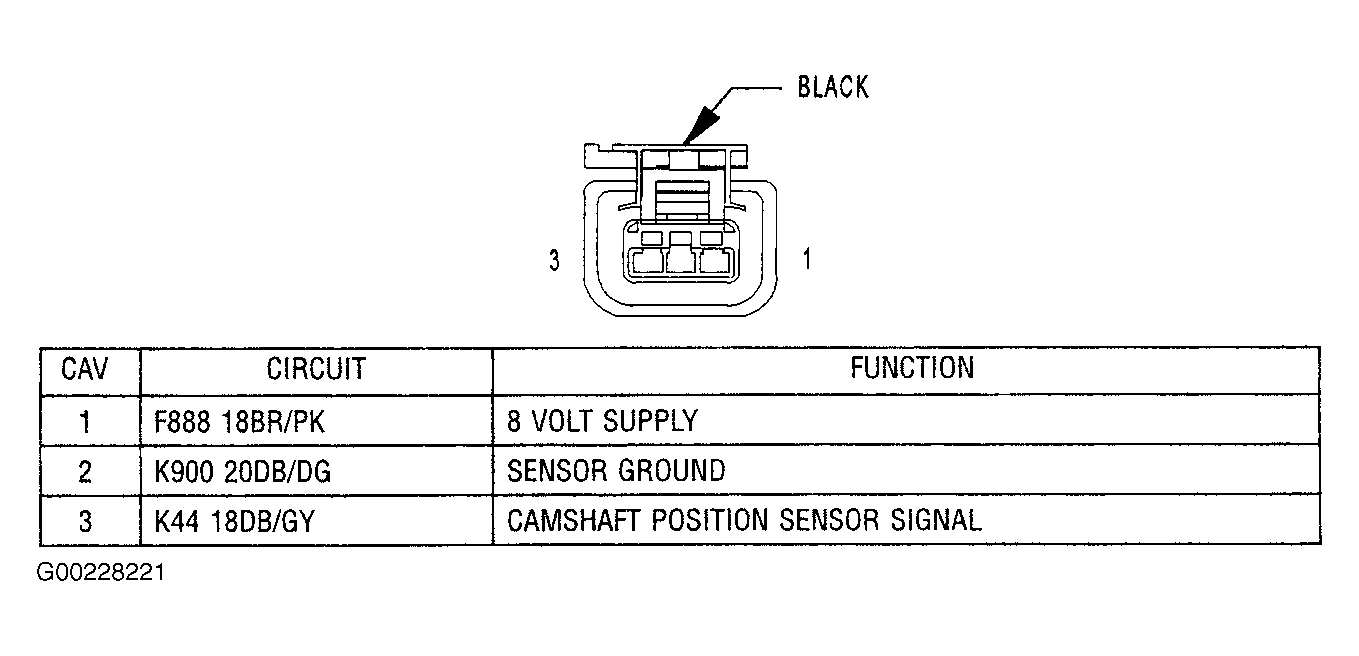

Fig 7: Identifying Camshaft Position Sensor Harness Connector Terminal
Courtesy of CHRYSLER CORP.
Fig 8: Identifying Clutch Pedal Interlock Switch Harness Connector Terminals
Courtesy of CHRYSLER CORP.
Fig 9: Identifying Crankshaft Position Sensor Harness Connector Terminals
Courtesy of DAIMLERCHRYSLER CORPORATION

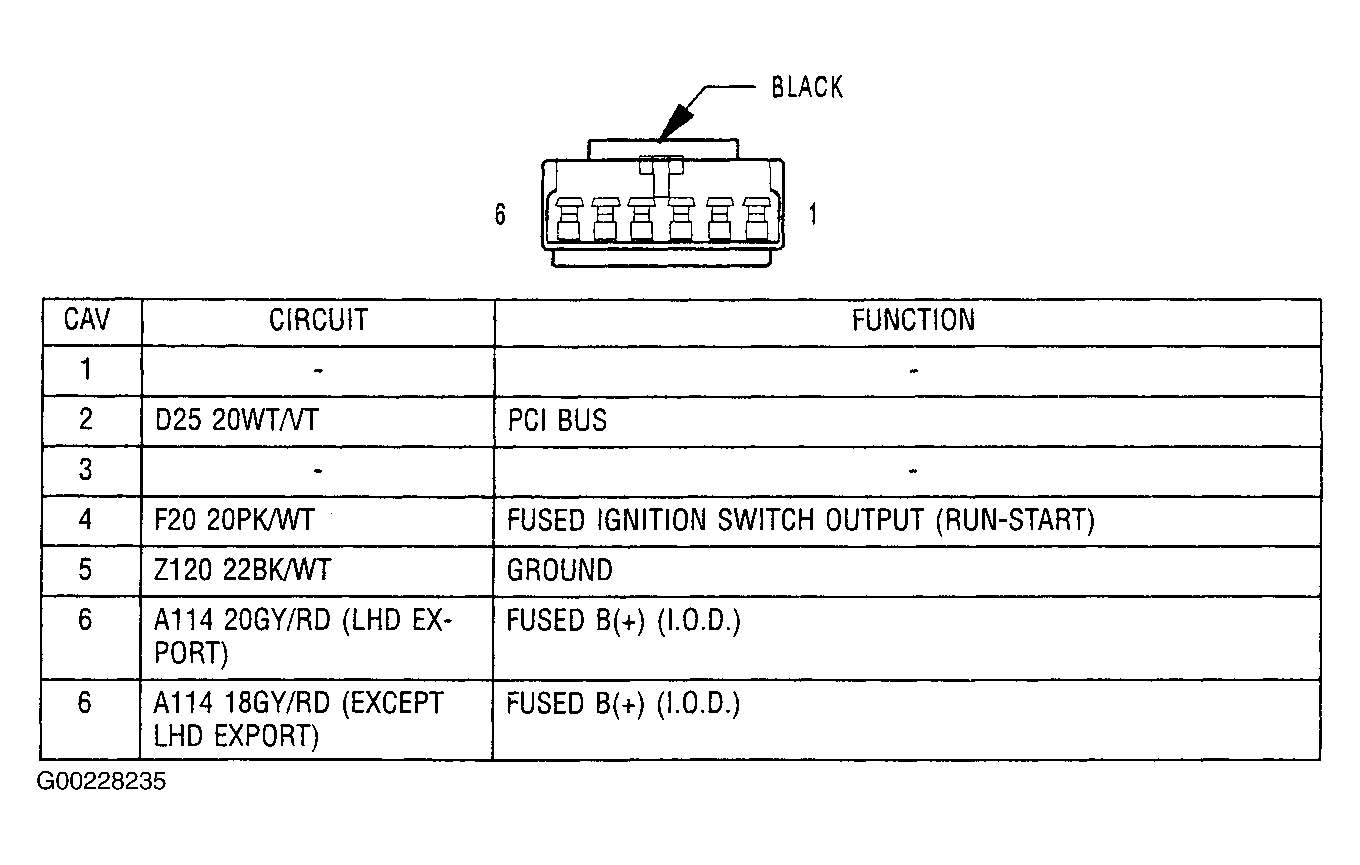

Fig 10: Identifying Data Link Connector Harness Connector Terminals
Courtesy of CHRYSLER CORP.
Fig 11: Identifying EGR Solenoid Harness Connector Terminals
Courtesy of DAIMLERCHRYSLER CORPORATION
Fig 12: Identifying Engine Coolant Temperature Sensor Harness Connector Terminals
Courtesy of DAIMLERCHRYSLER CORPORATION
Fig 13: Identifying EVAP Purge Solenoid Harness Connector Terminals
Courtesy of DAIMLERCHRYSLER CORPORATION
Fig 14: Identifying Fuel Injector No. 1 Harness Connector Terminals
Courtesy of DAIMLERCHRYSLER CORPORATION
Fig 15: Identifying Fuel Injector No. 2 Harness Connector Terminals
Courtesy of DAIMLERCHRYSLER CORPORATION
Fig 16: Identifying Fuel Injector No. 3 Harness Connector Terminals
Courtesy of DAIMLERCHRYSLER CORPORATION
Fig 17: Identifying Fuel Injector No. 4 Harness Connector Terminals
Courtesy of DAIMLERCHRYSLER CORPORATION
Fig 18: Identifying Fuel Injector No. 5 Harness Connector Terminals
Courtesy of DAIMLERCHRYSLER CORPORATION
Fig 19: Identifying Fuel Injector No. 6 Harness Connector Terminals
Courtesy of DAIMLERCHRYSLER CORPORATION

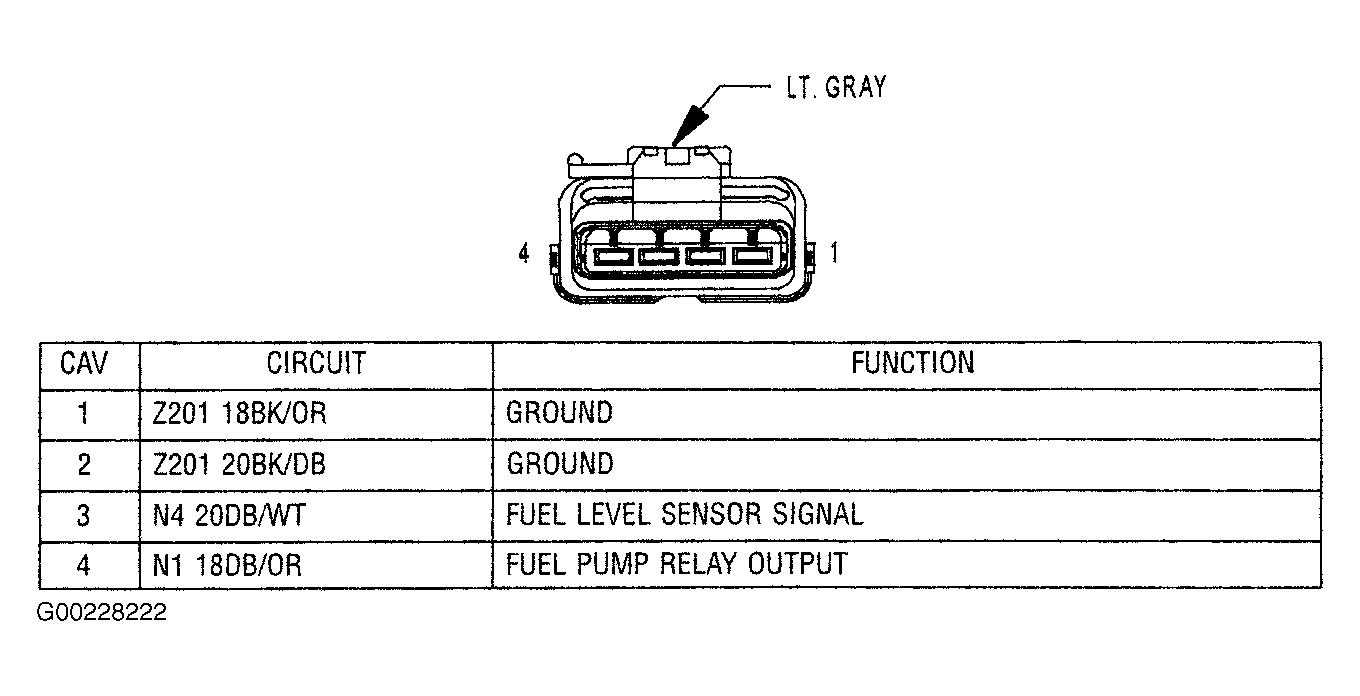

Fig 20: Identifying Fuel Pump Module Harness Connector Terminal
Courtesy of CHRYSLER CORP.
Fig 21: Identifying Generator Harness Connector Terminals
Courtesy of DAIMLERCHRYSLER CORPORATION
Fig 22: Identifying Idle Air Control Motor Harness Connector Terminals
Courtesy of DAIMLERCHRYSLER CORPORATION
Fig 23: Identifying Ignition Coil Harness Connector Terminals
Courtesy of DAIMLERCHRYSLER CORPORATION
Fig 24: Identifying Inlet Air Temperature Sensor Harness Connector Terminals
Courtesy of DAIMLERCHRYSLER CORPORATION

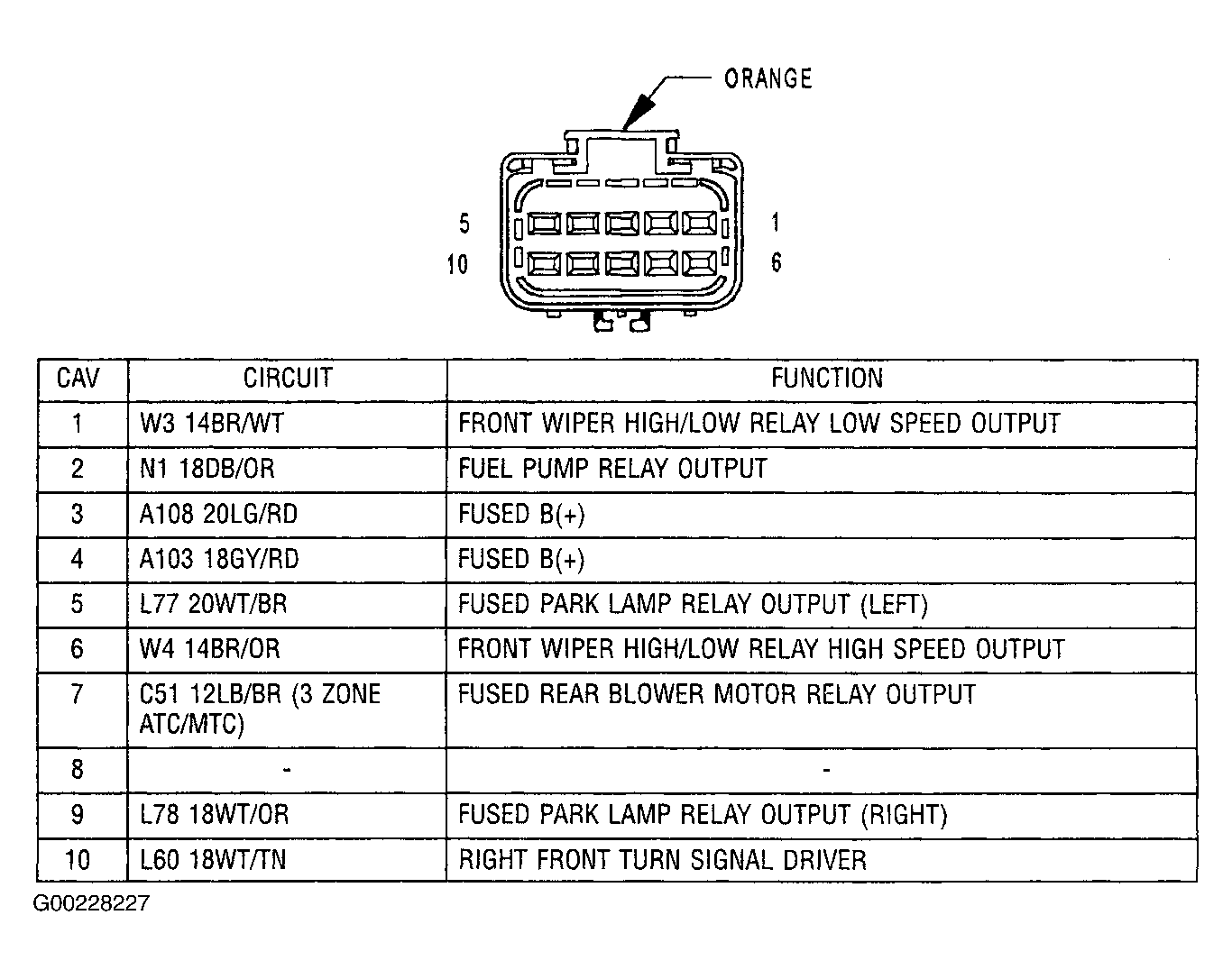

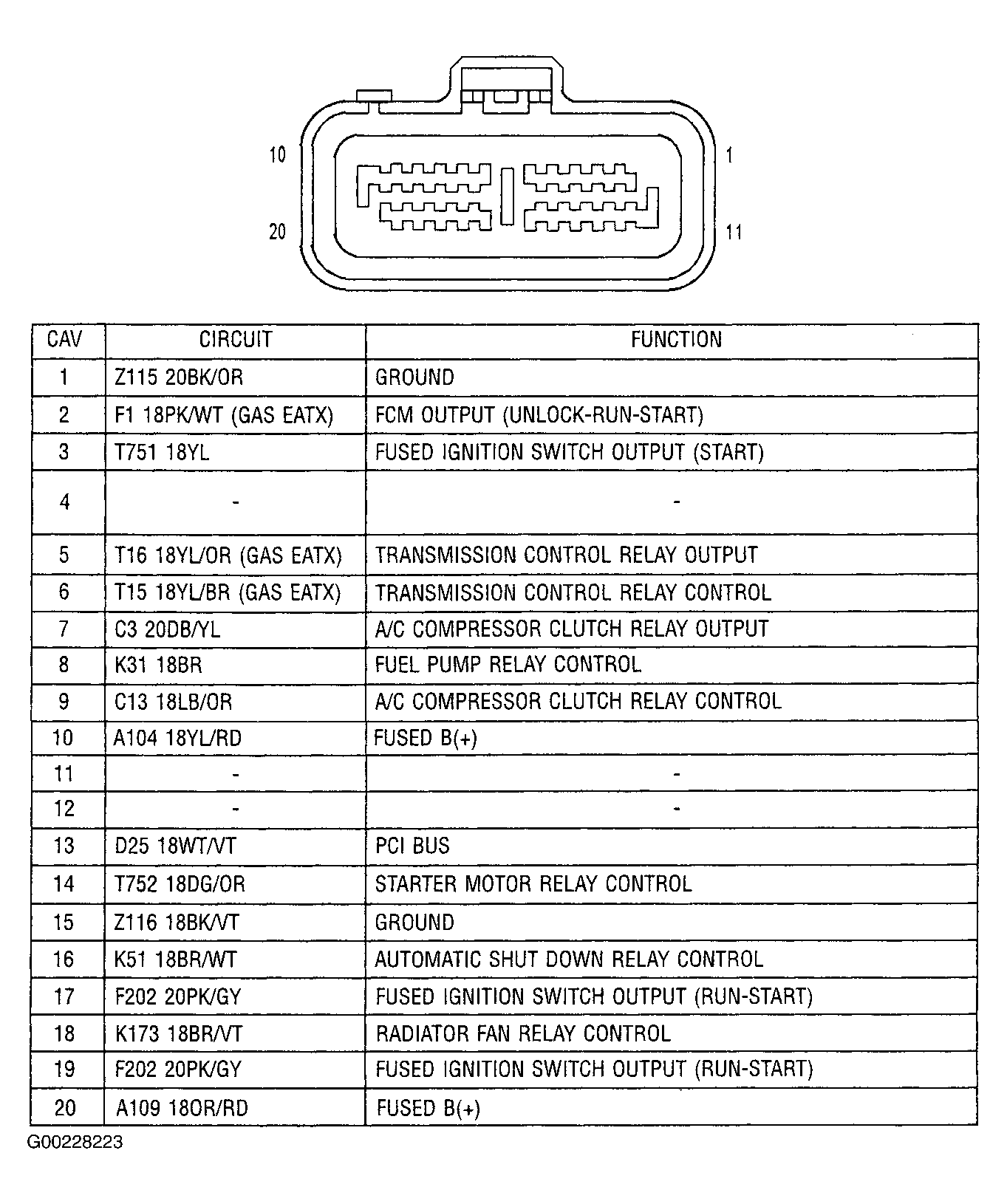

Fig 25: Identifying Integrated Power Module C1 Harness Connector Terminals
Courtesy of DAIMLERCHRYSLER CORPORATION

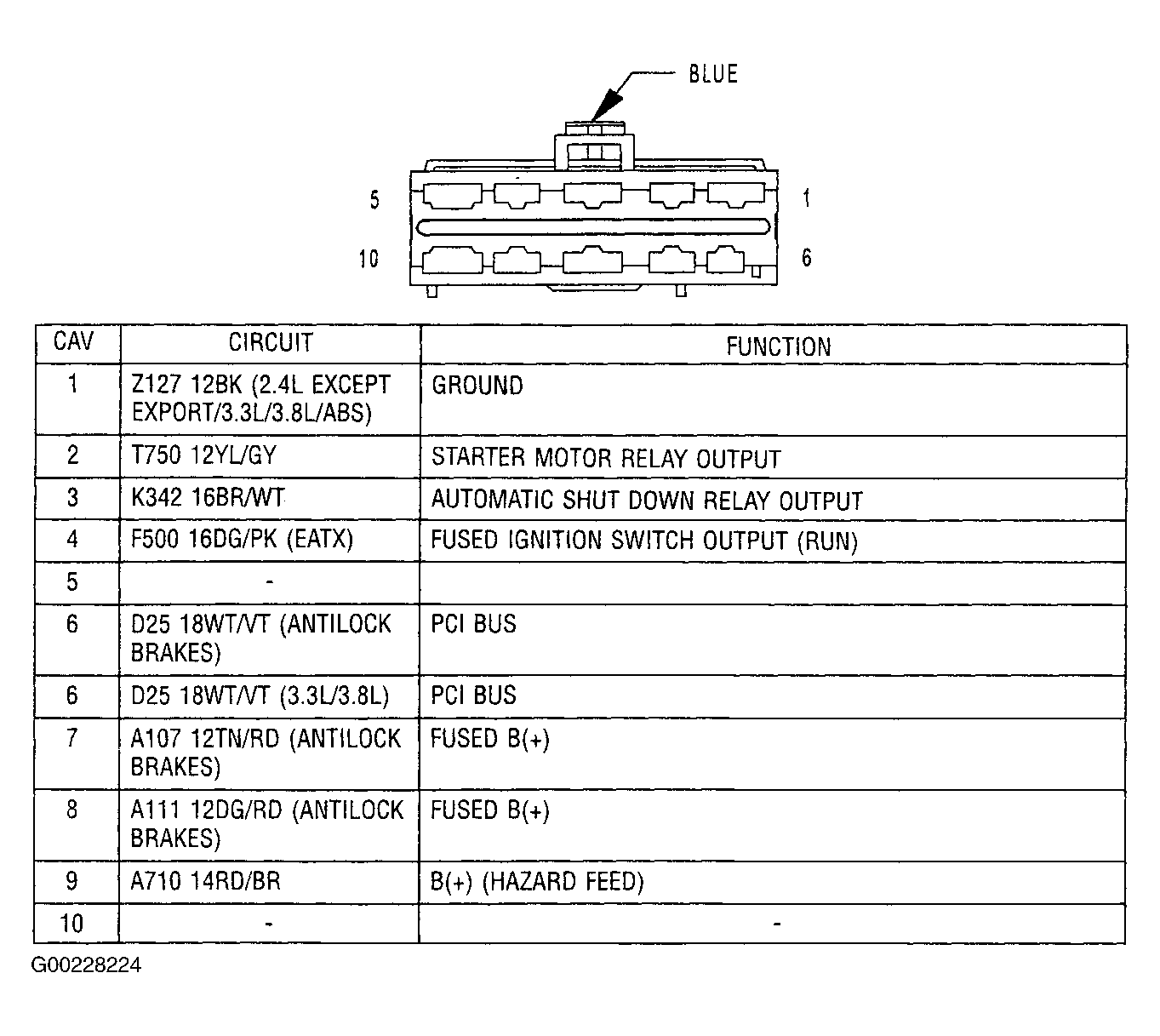

Fig 26: Identifying Integrated Power Module C2 Harness Connector Terminals
Courtesy of DAIMLERCHRYSLER CORPORATION
Fig 27: Identifying Integrated Power Module C3 Harness Connector Terminal
Courtesy of CHRYSLER CORP.
Fig 28: Identifying Integrated Power Module C4 Harness Connector Terminal
Courtesy of CHRYSLER CORP.

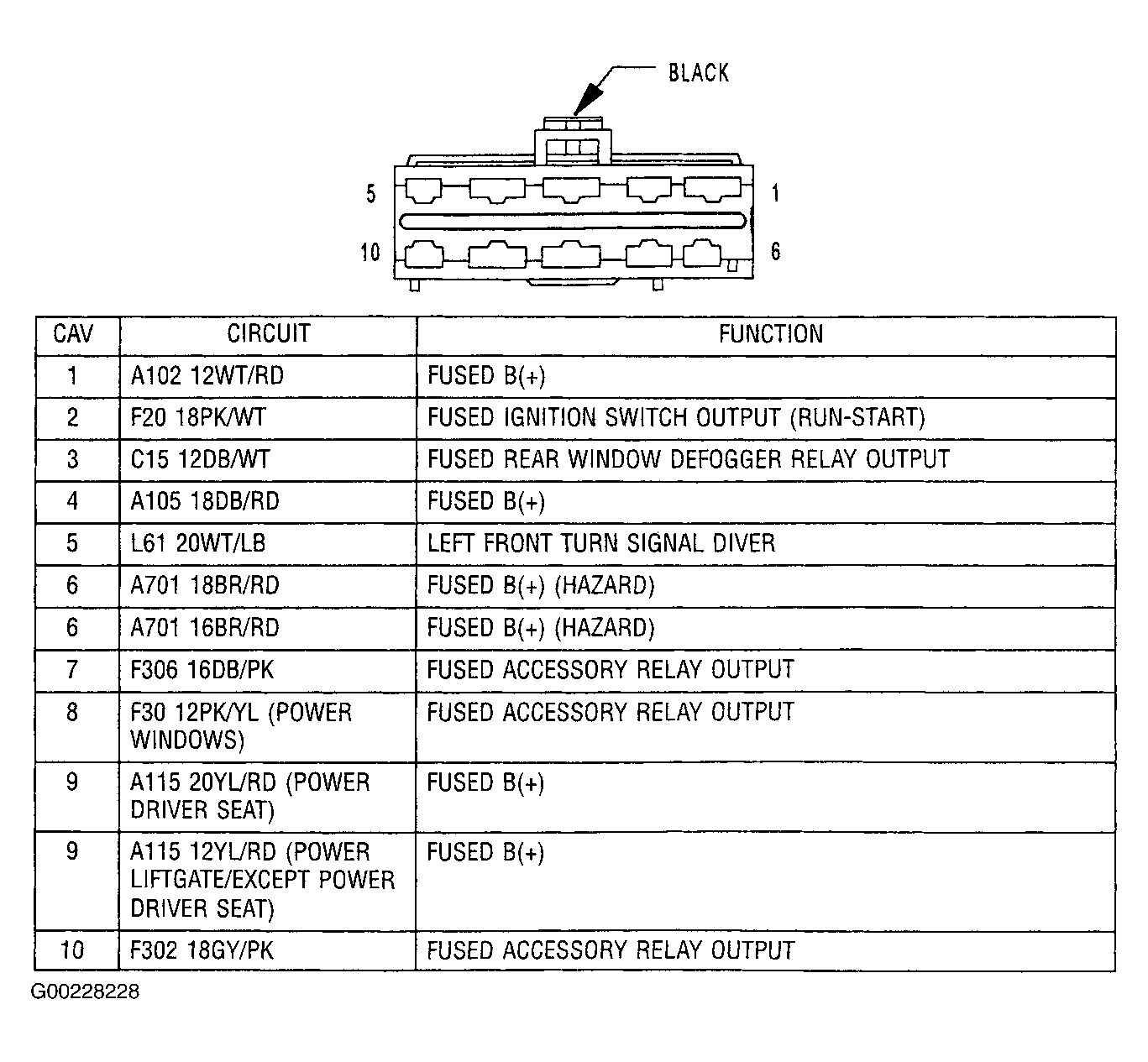

Fig 29: Identifying Integrated Power Module C5 Harness Connector Terminals
Courtesy of DAIMLERCHRYSLER CORPORATION
Fig 30: Identifying Integrated Power Module C6 Harness Connector Terminal
Courtesy of CHRYSLER CORP.
Fig 31: Identifying Integrated Power Module C7 Harness Connector Terminal
Courtesy of CHRYSLER CORP.
Fig 32: Identifying Integrated Power Module C8 Harness Connector Terminal
Courtesy of CHRYSLER CORP.
Fig 33: Identifying Integrated Power Module C9 Harness Connector Terminal
Courtesy of CHRYSLER CORP.
Fig 34: Identifying Knock Sensor Harness Connector Terminals
Courtesy of DAIMLERCHRYSLER CORPORATION

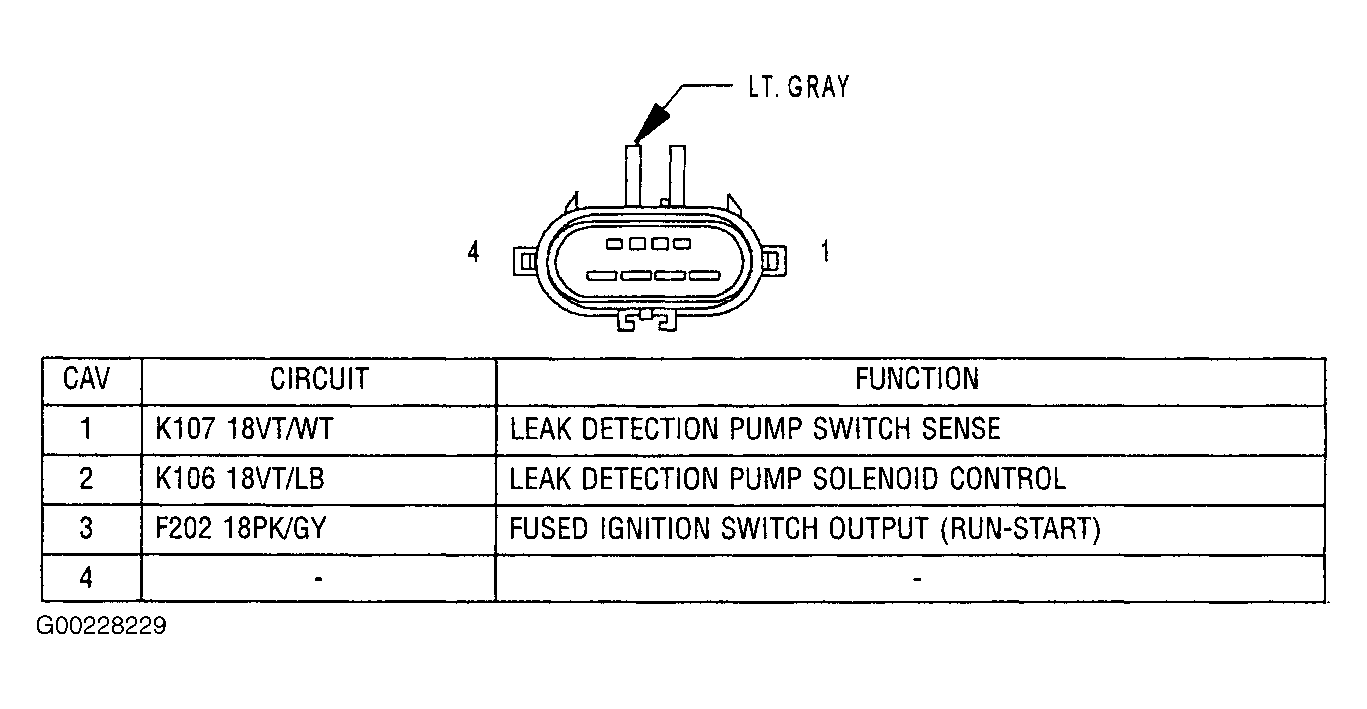

Fig 35: Identifying Leak Detection Pump Harness Connector Terminal
Courtesy of CHRYSLER CORP.

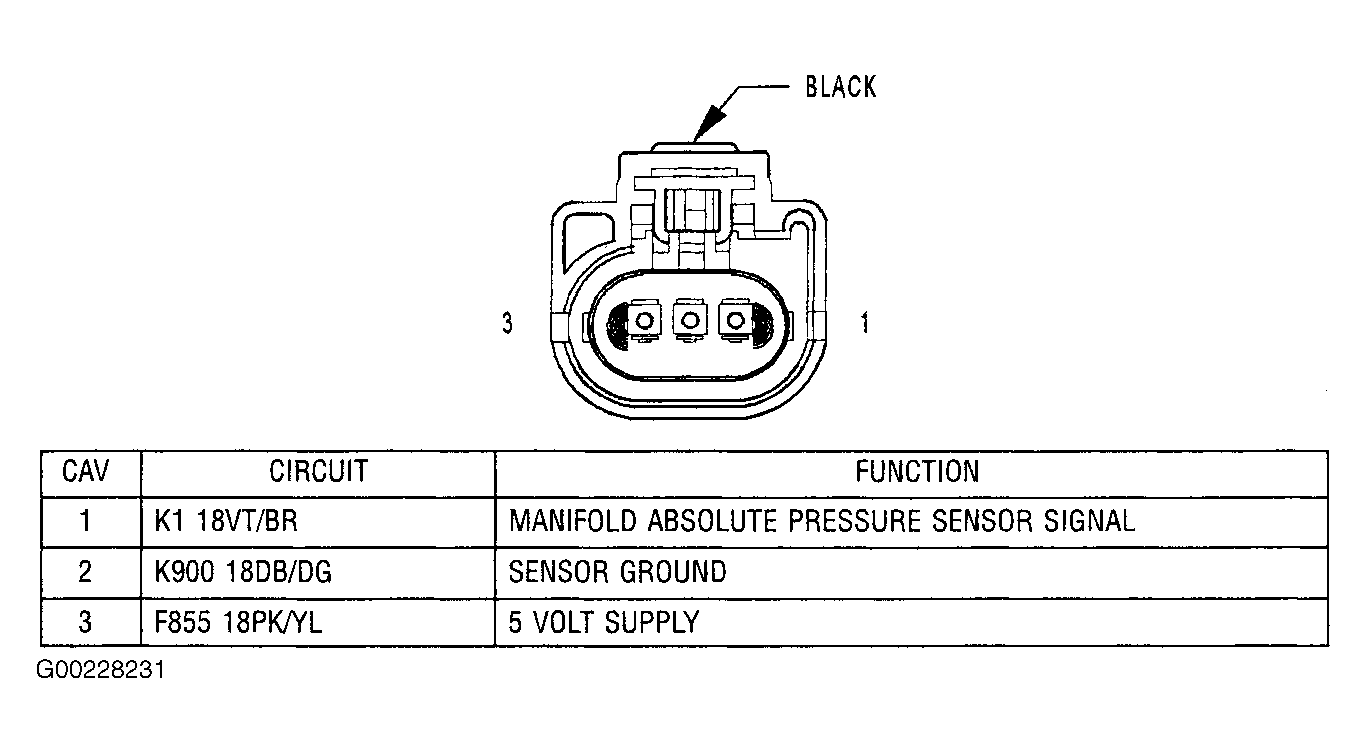

Fig 36: Identifying MAP Sensor Harness Connector Terminal
Courtesy of CHRYSLER CORP.
Fig 37: Identifying PCM C1 Harness Connector Terminal
Courtesy of CHRYSLER CORP.
Fig 38: Identifying PCM C2 Harness Connector Terminal
Courtesy of CHRYSLER CORP.
Fig 39: Identifying Throttle Position Sensor Harness Connector Terminal
Courtesy of CHRYSLER CORP.

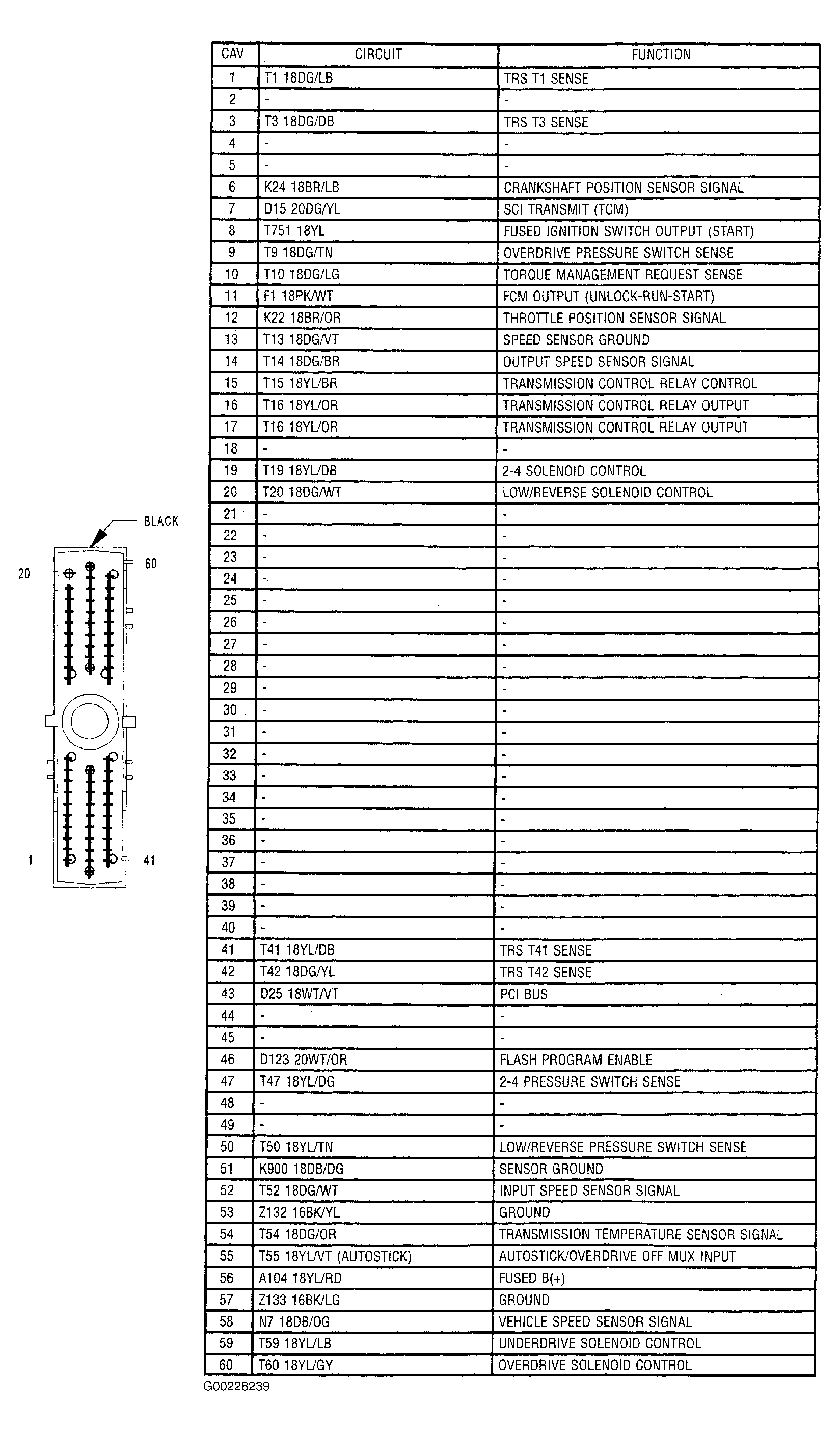

Fig 40: Identifying Transmission Control Module Harness Connector Terminal
Courtesy of CHRYSLER CORP.

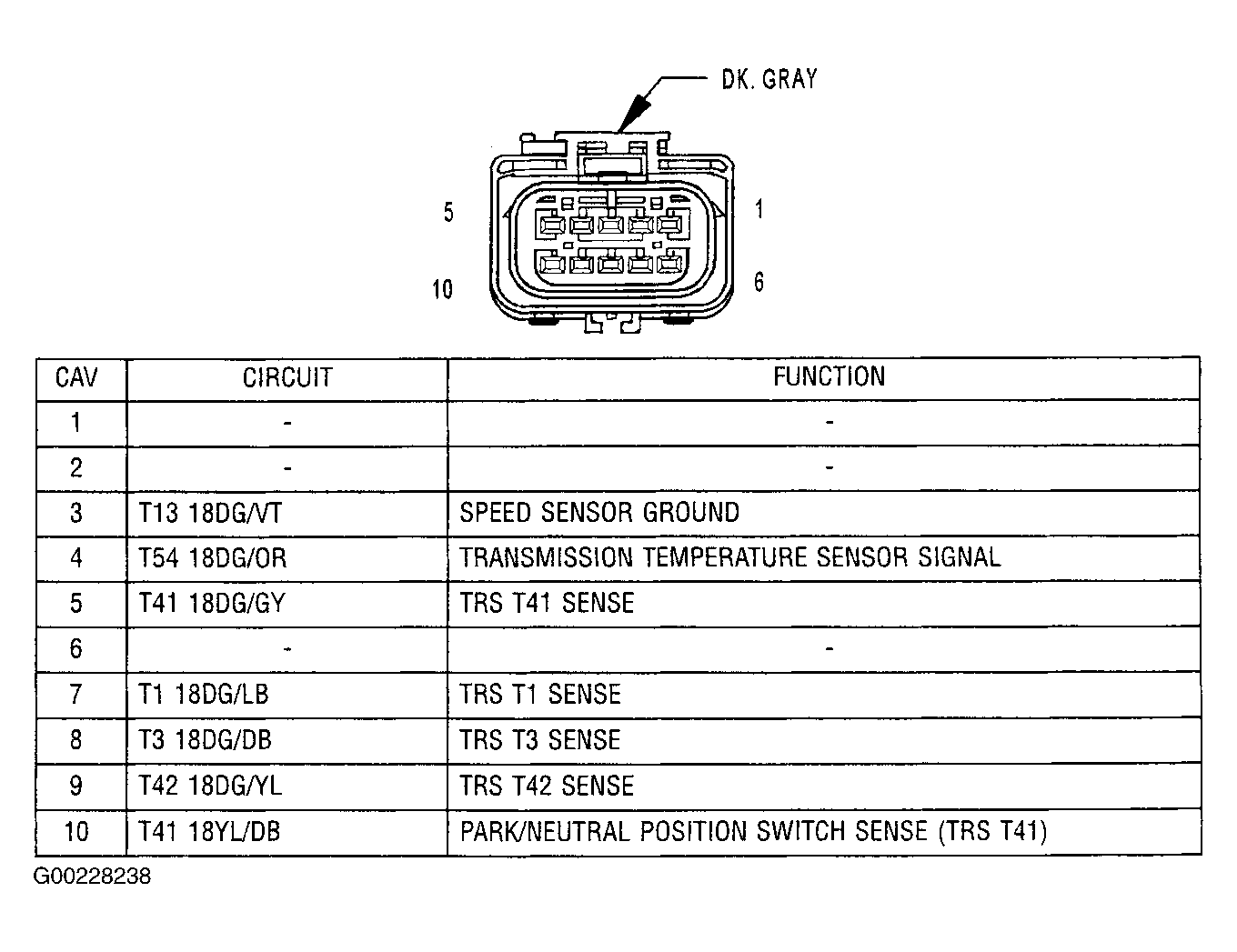

Fig 41: Identifying Transmission Range Sensor Harness Connector Terminal
Courtesy of CHRYSLER CORP.
Fig 42: Identifying SKIM Harness Connector Terminals
Courtesy of CHRYSLER CORP.

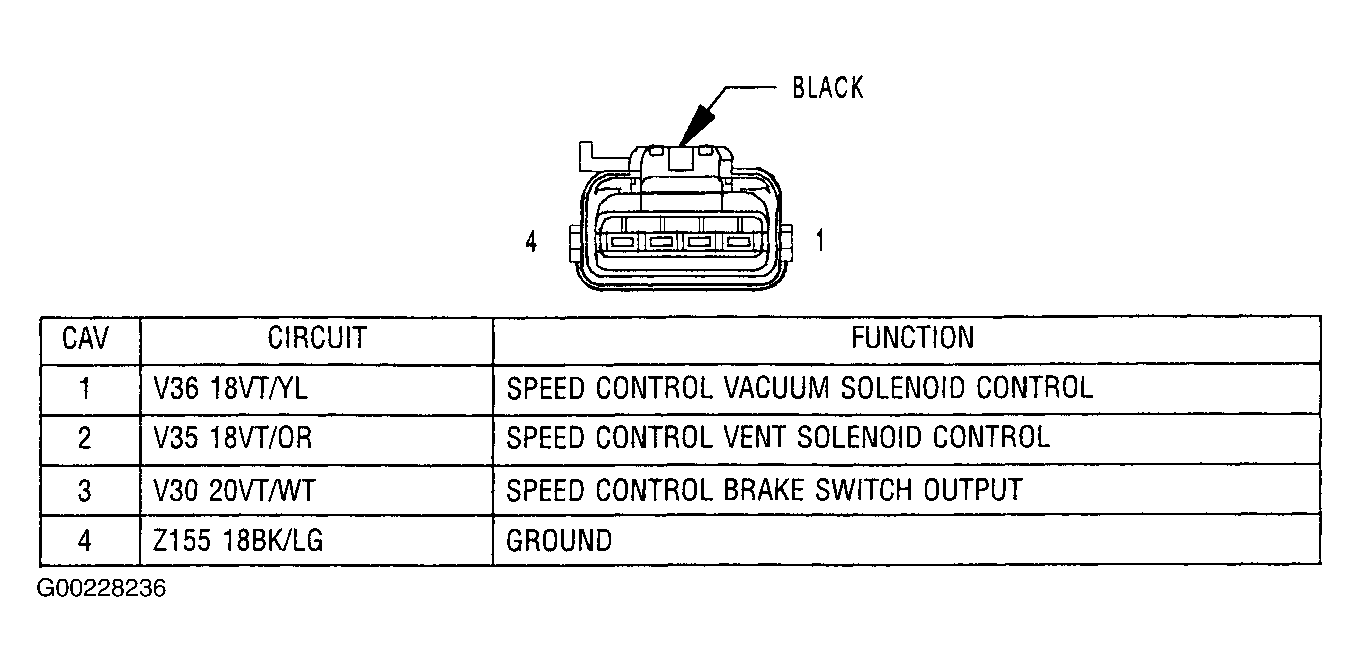

Fig 43: Identifying Speed Control Servo Harness Connector Terminal
Courtesy of CHRYSLER CORP.
Fig 44: Identifying Speed Control Switch (Left) Harness Connector Terminal
Courtesy of CHRYSLER CORP.
Fig 45: Identifying Speed Control Switch (Right) Harness Connector Terminal
Courtesy of CHRYSLER CORP.
Fig 46: Identifying 1/1 O2 Sensor Harness Connector Terminals
Courtesy of DAIMLERCHRYSLER CORPORATION
Fig 47: Identifying 1/2 O2 Sensor Harness Connector Terminals
Courtesy of DAIMLERCHRYSLER CORPORATION
