Installation Procedure

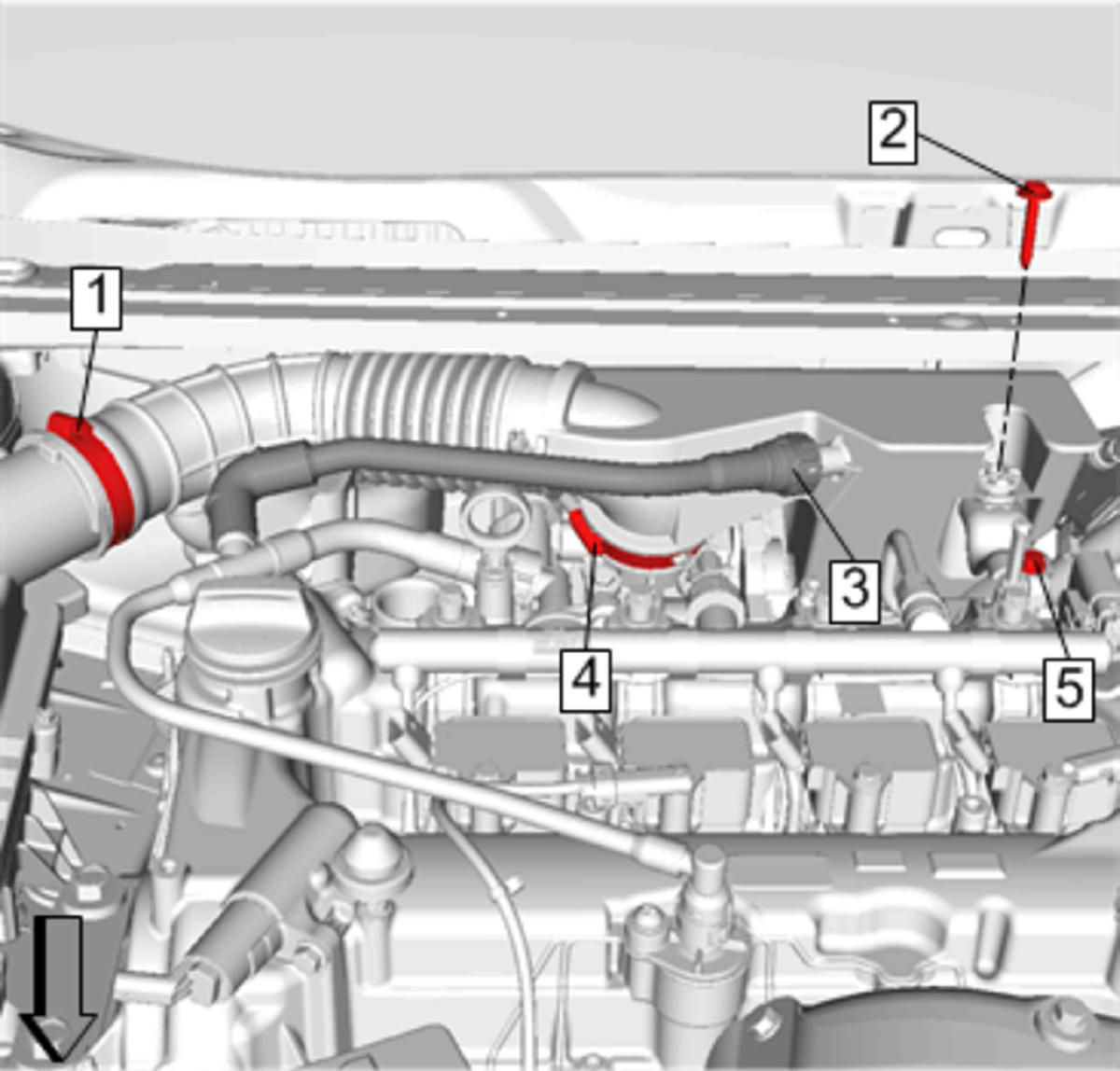

Air Cleaner Outlet Duct (2)@Throttle Body (1) - Install
- Air Cleaner Outlet Duct (2)@Air Cleaner Assembly (3) - Install
Positive Crankcase Ventilation Tube (3) - Connect- Plastic Collar Quick Connect Fitting Service
- Air Cleaner Outlet Duct Clamp (1, 4) - Tighten 2.5 N.m (22 lb in)
- Air Cleaner Outlet Duct Bracket Bolt (5) - Tighten 9 N.m (80 lb in)
- Air Cleaner Outlet Duct Fastener (2) - Install and tighten 9 N.m (80 lb in)
- Dash Upper Extension Panel Opening Cover Replacement - Install
- Intake Manifold Cover Replacement - Install
CAUTION:
NOTE:
Ensure the outlet duct is fully seated to the mating surfaces before clamping. Verify that the cuff is not rolled under.
