Automatic Transmission/Transaxle

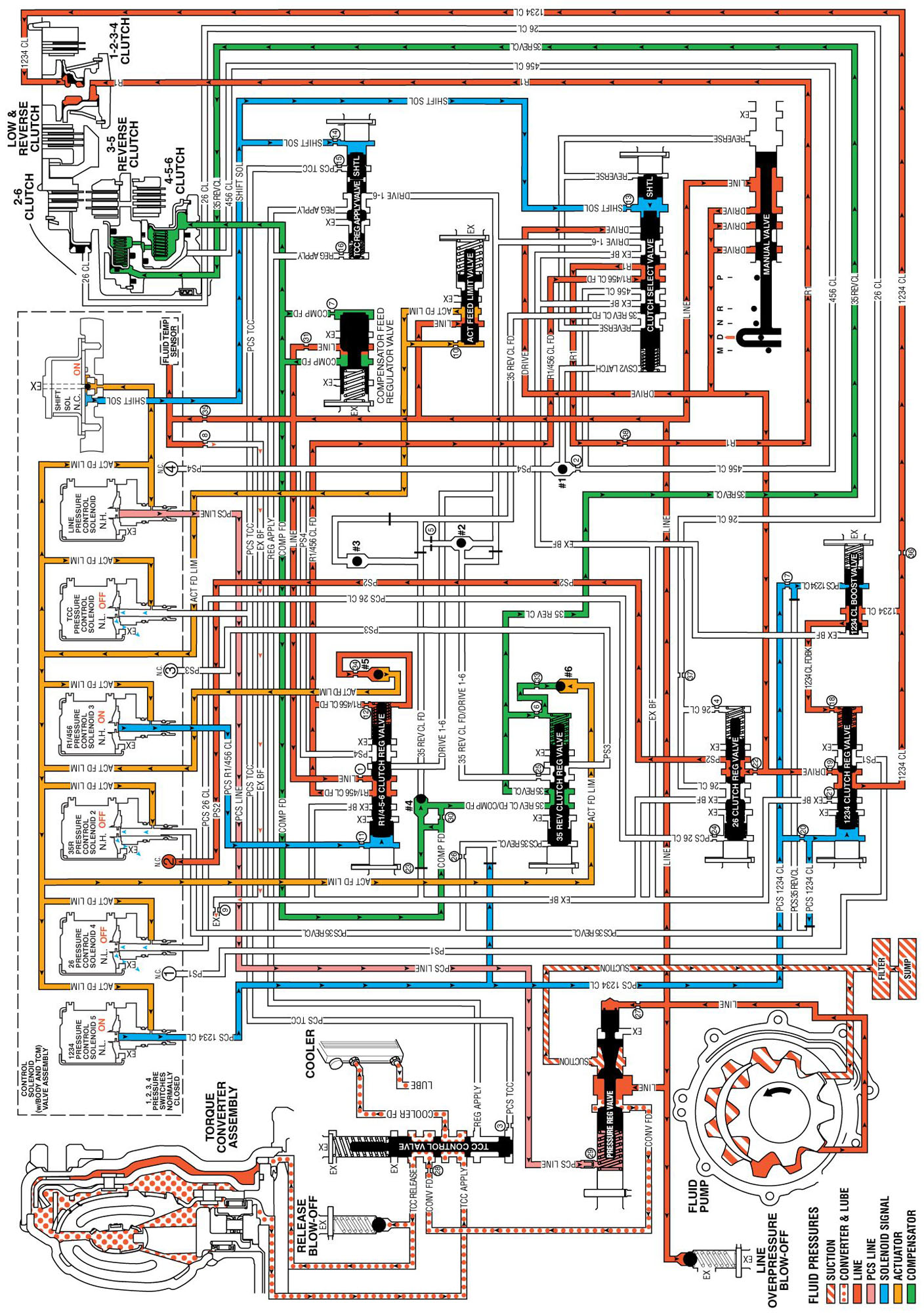

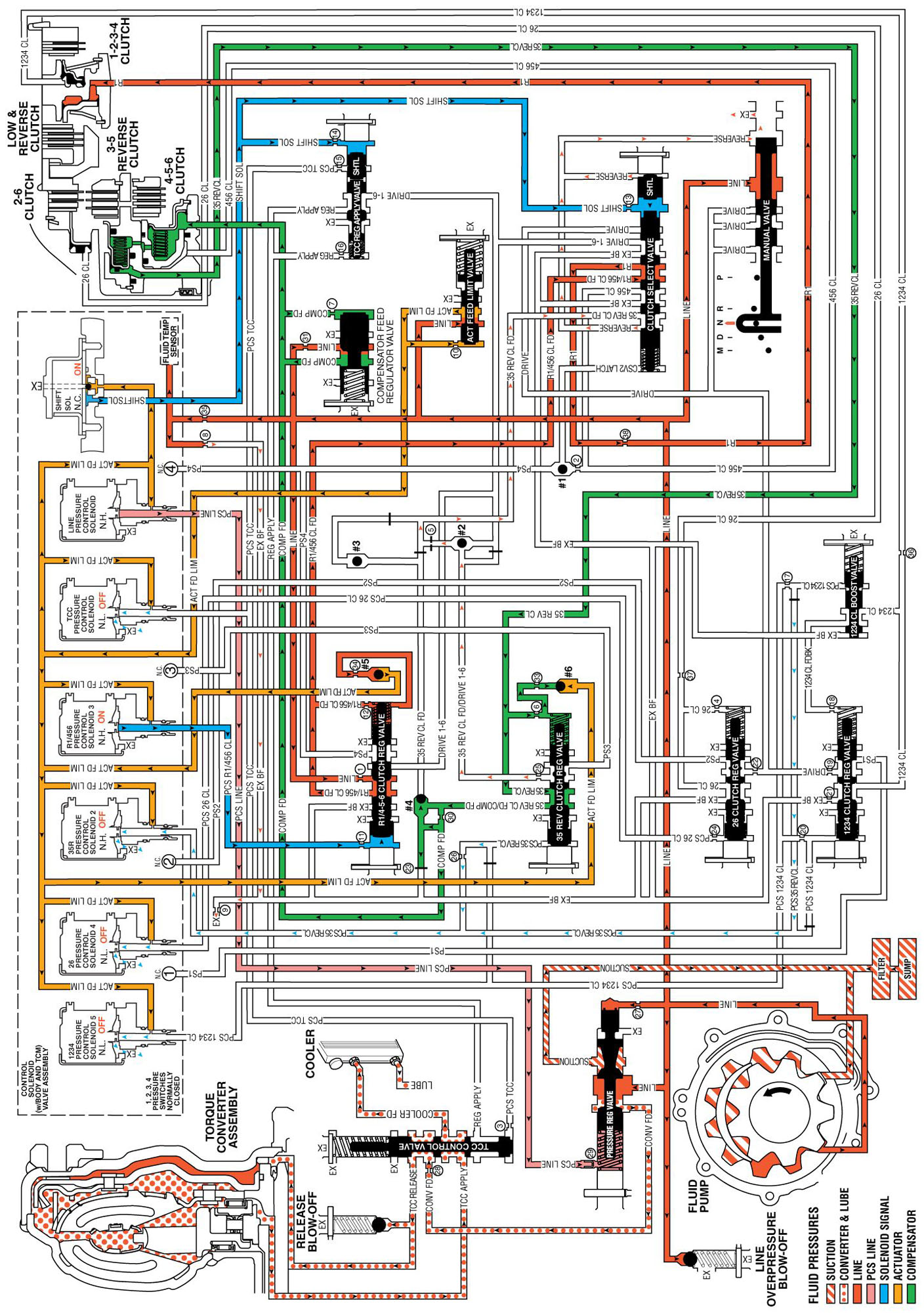

Park- Engine Running

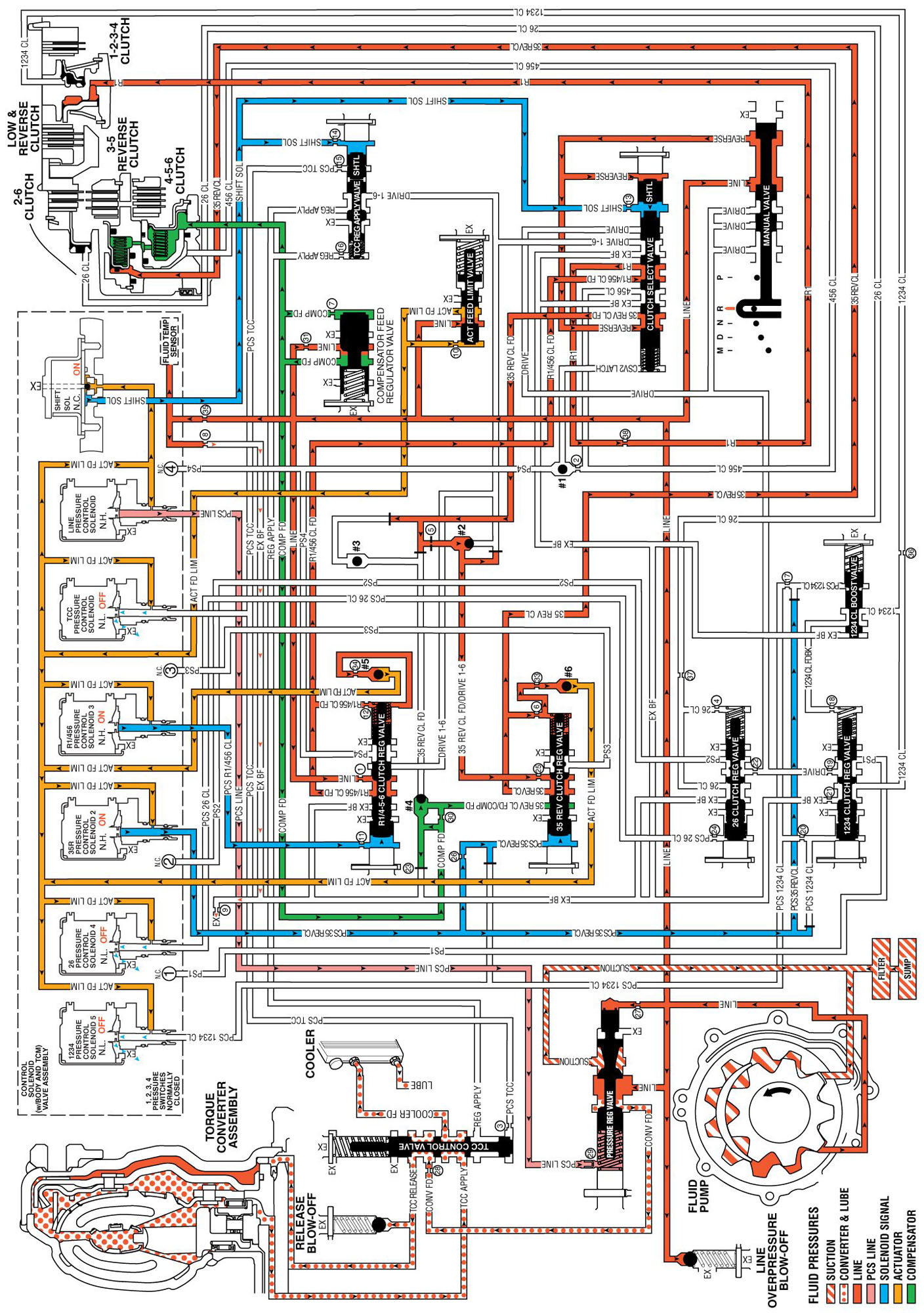

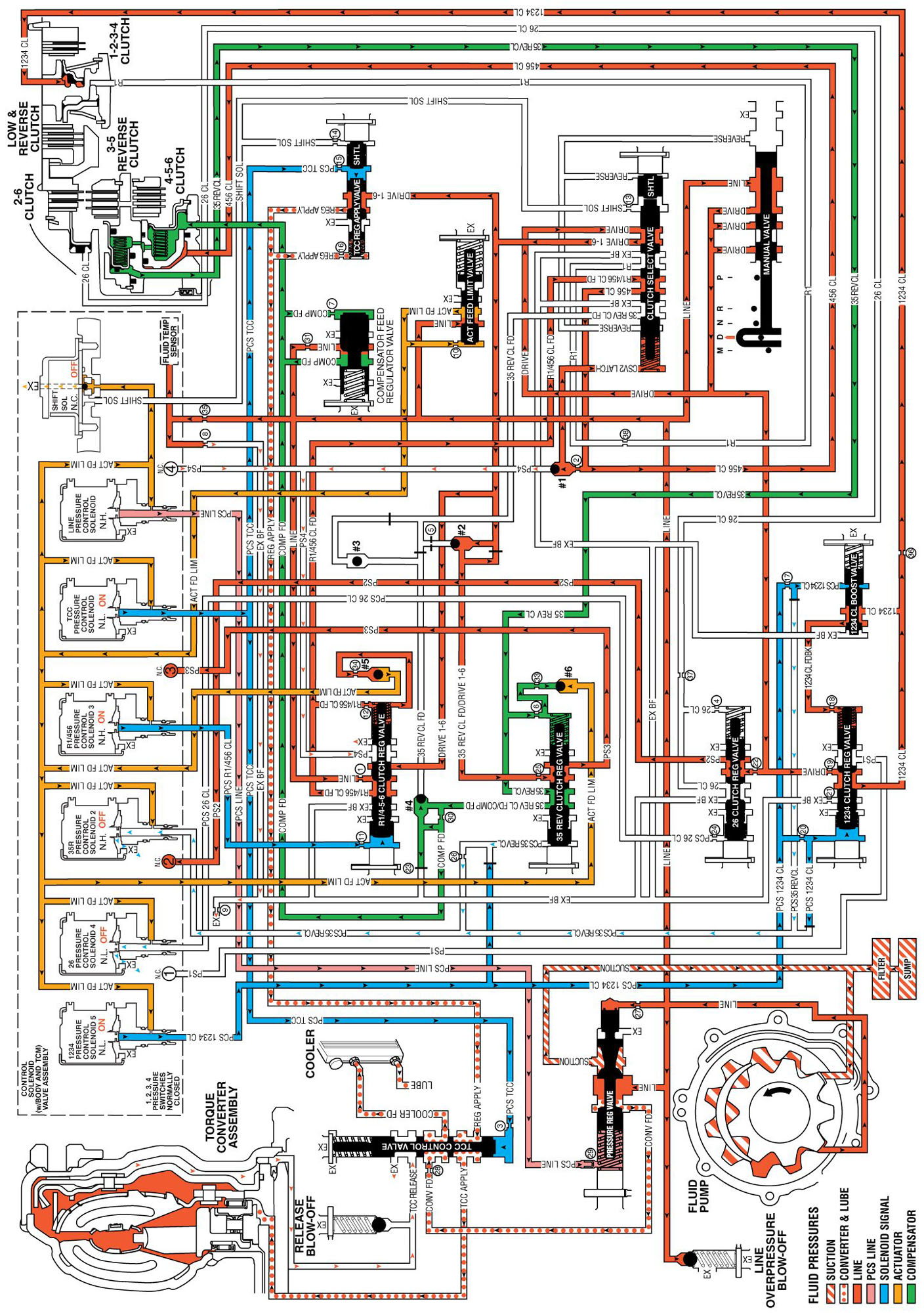

Park - Engine Running - Gen 2/Hybrid

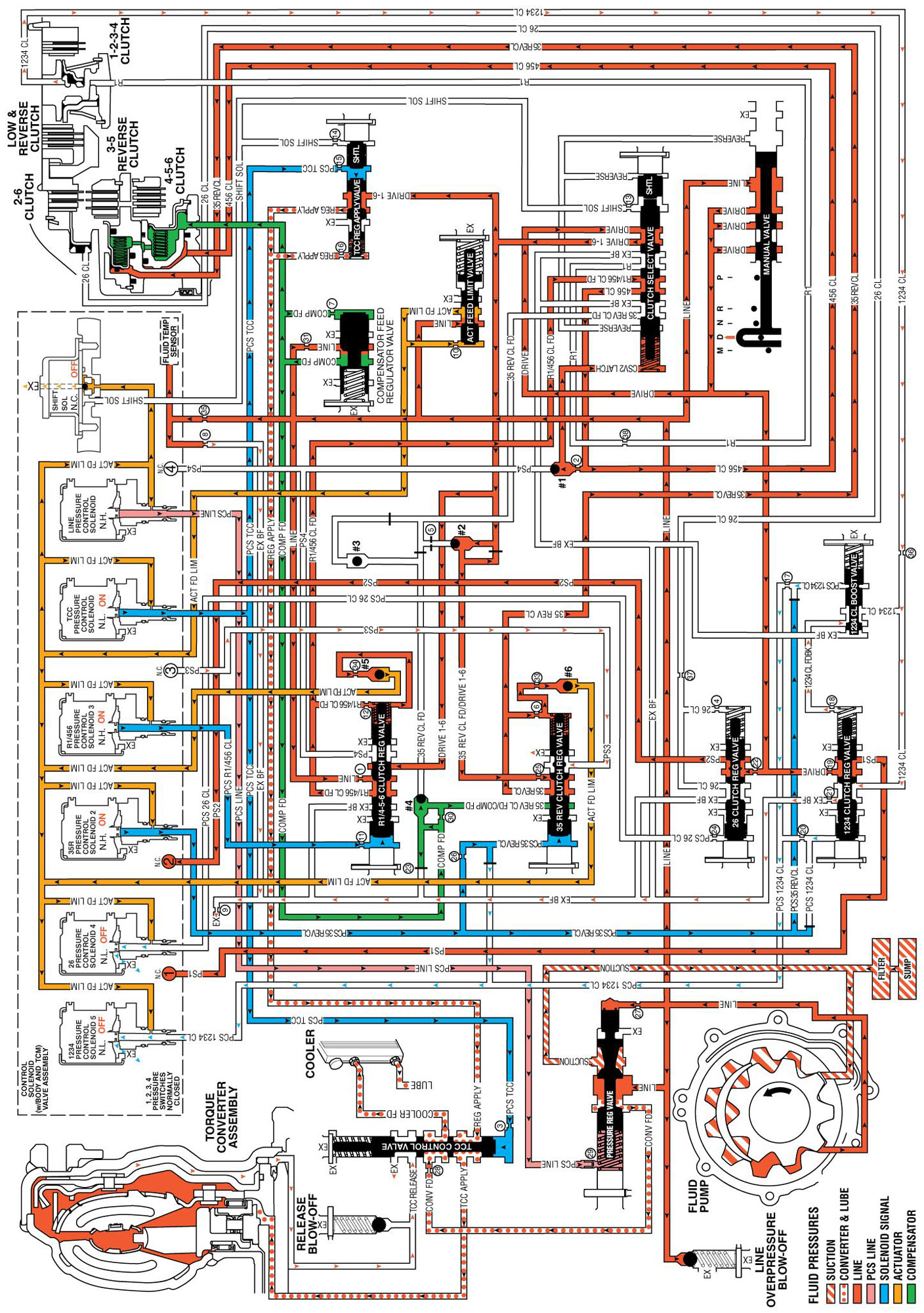

Reverse

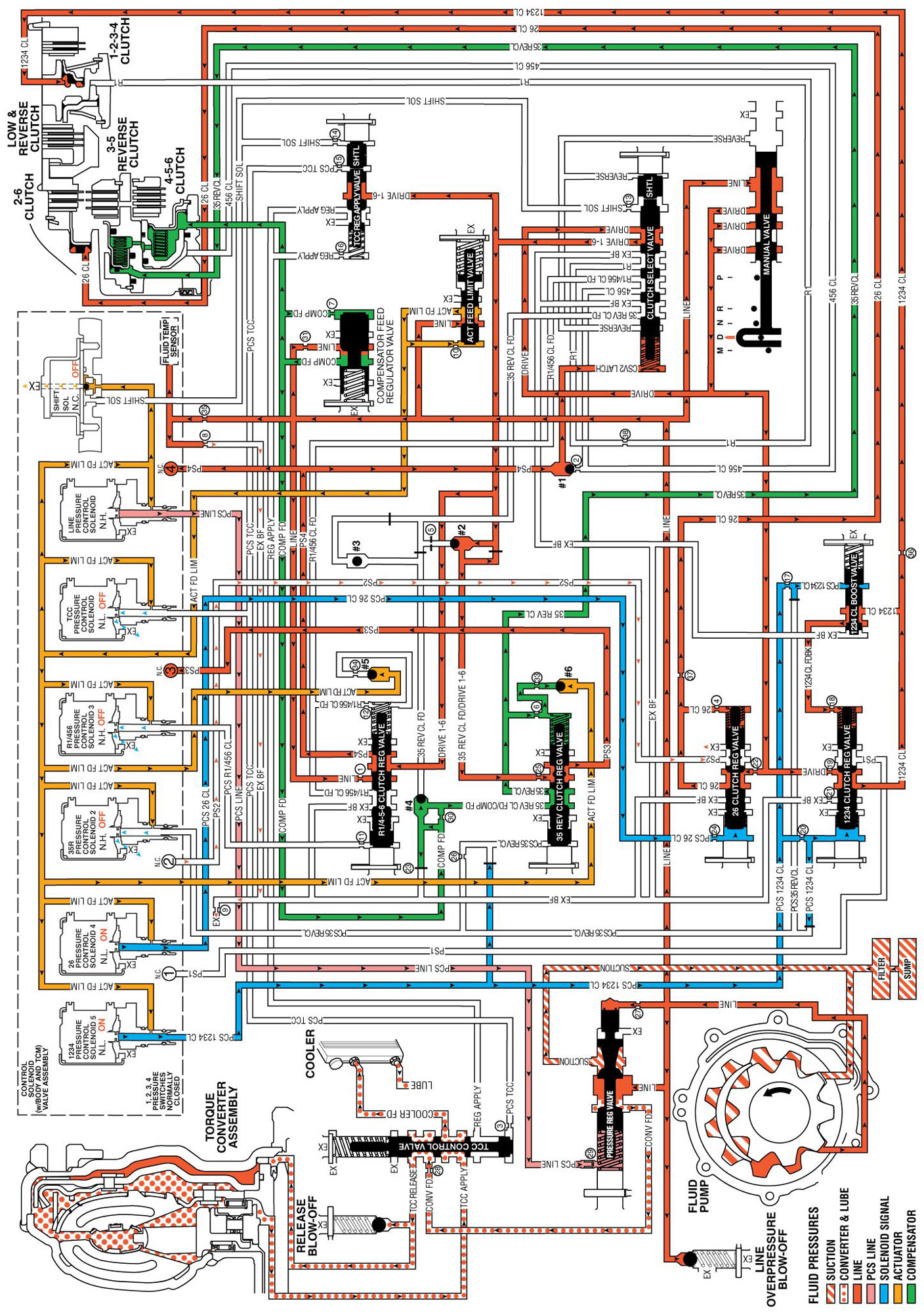

Reverse - Gen 2/Hybrid

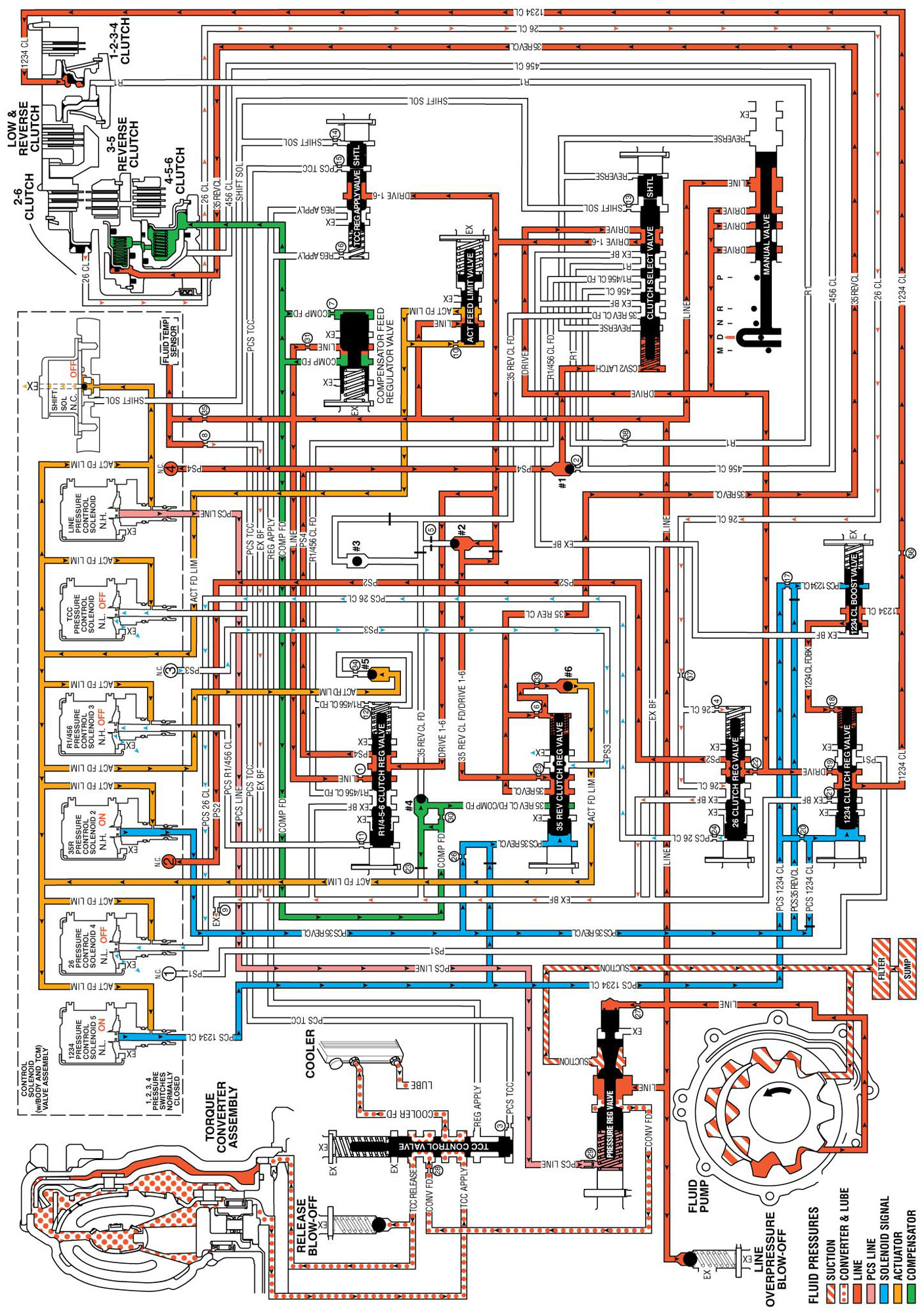

Neutral- Engine Running

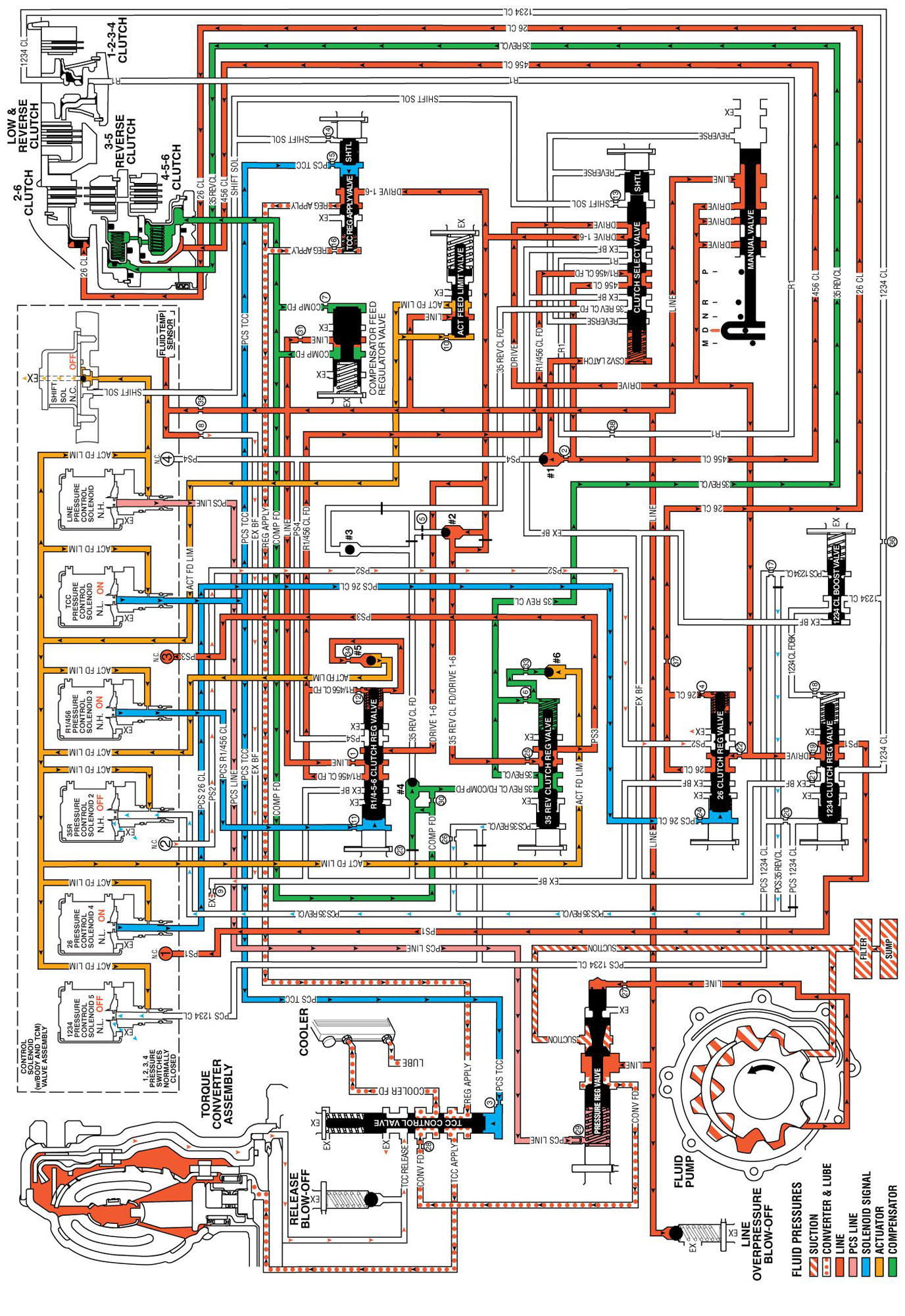

Neutral - Engine Running - Gen 2/Hybrid

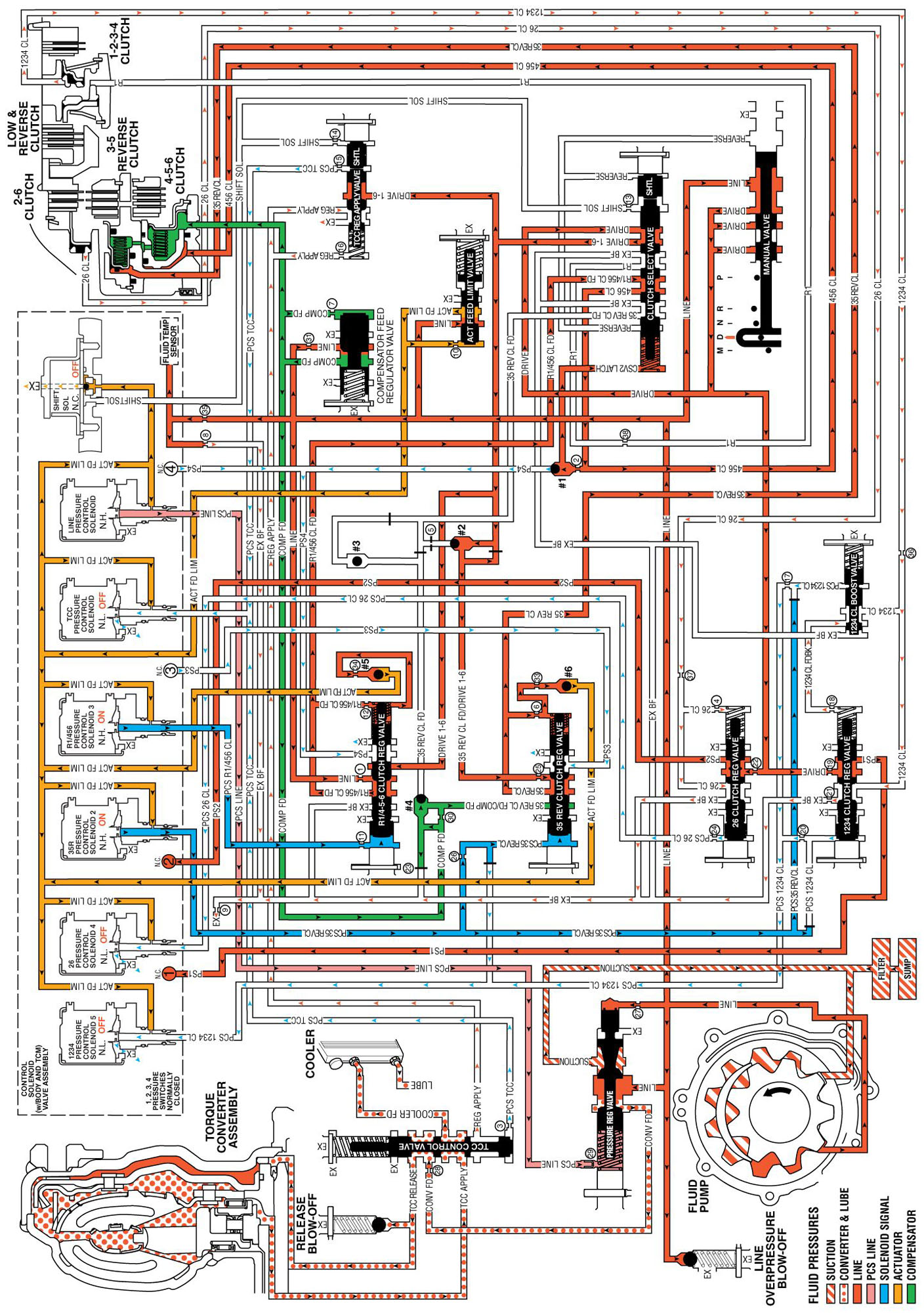

Drive Range, First Gear Engine Braking

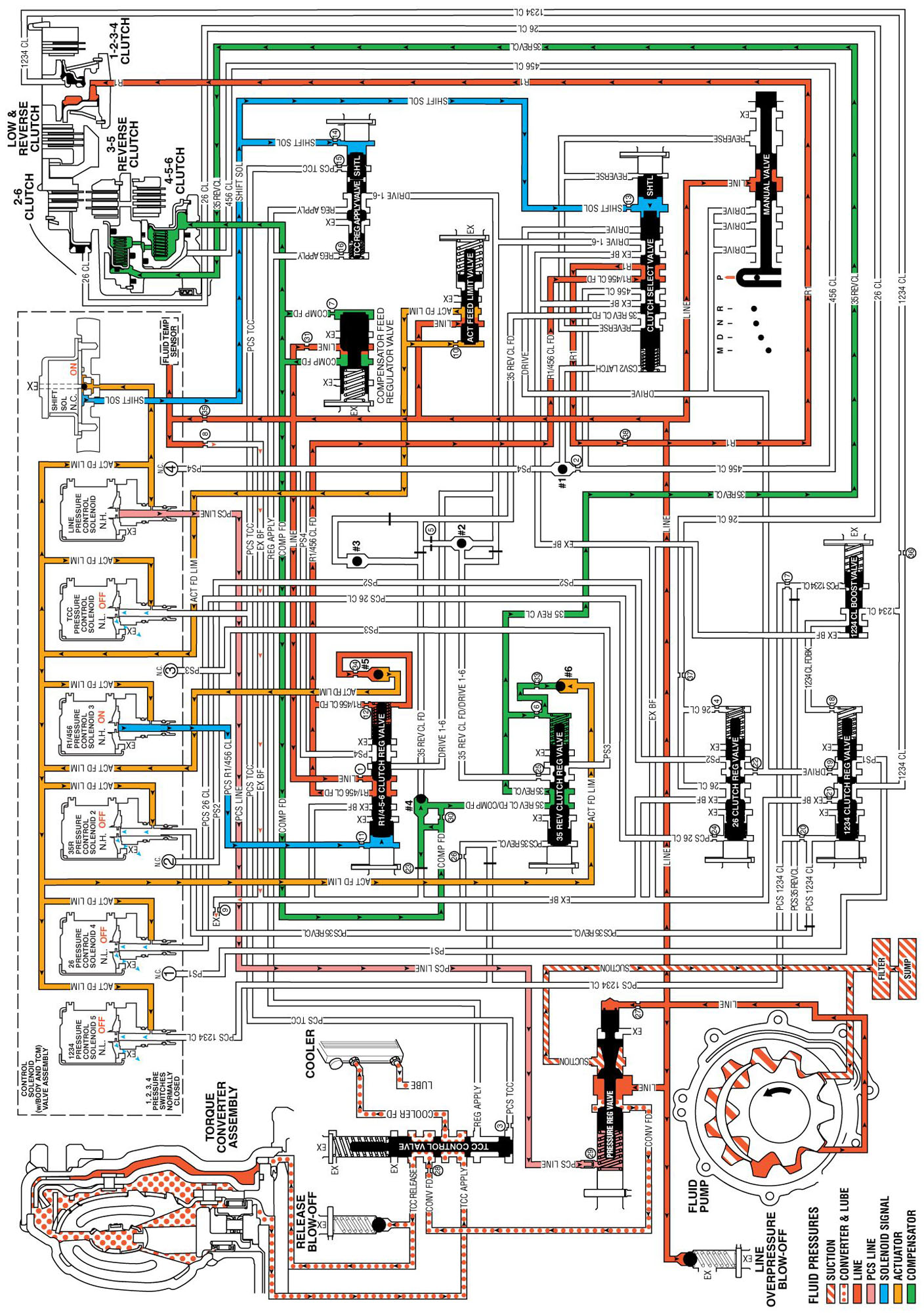

Drive Range, First Gear Engine Braking - Gen 2/Hybrid





Drive Range, First Gear





Drive Range, First Gear - Gen 2/Hybrid





Drive Range, Second Gear





Drive Range, Second Gear - Gen 2/Hybrid





Drive Range, Third Gear





Drive Range, Third Gear - Gen 2/Hybrid





Drive Range, Fourth Gear





Drive Range, Fourth Gear - Gen 2/Hybrid





Drive Range, Fifth Gear





Drive Range, Fifth Gear - Gen 2/Hybrid





Drive Range, Fifth Gear Default





Drive Range, Sixth Gear





Drive Range, Sixth Gear - Gen 2/Hybrid
