Power Door Systems Connector End Views

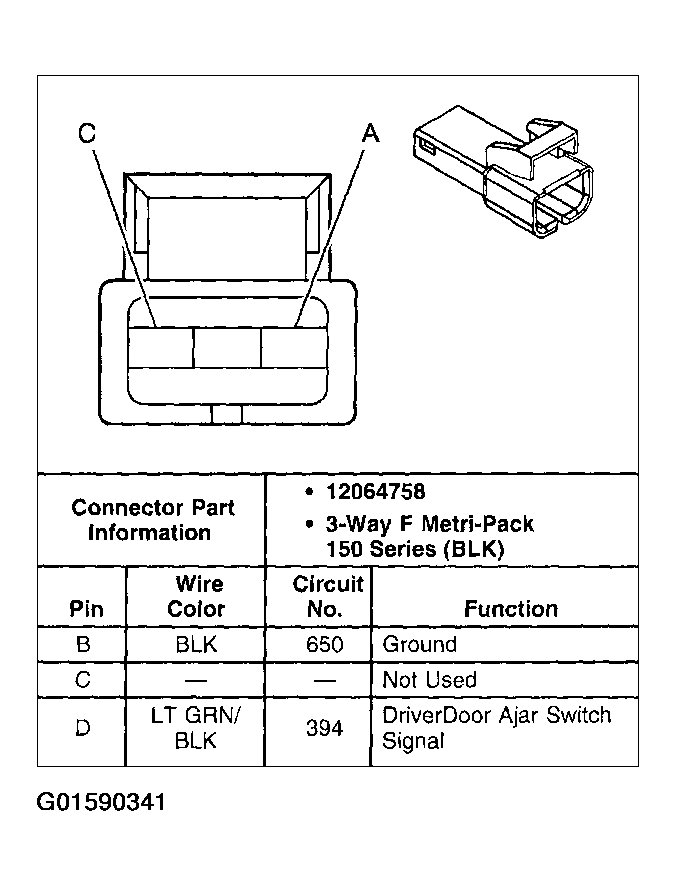

Fig 1: Identifying Door Ajar Switch Connector Terminals - Driver
Courtesy of GENERAL MOTORS CORP.

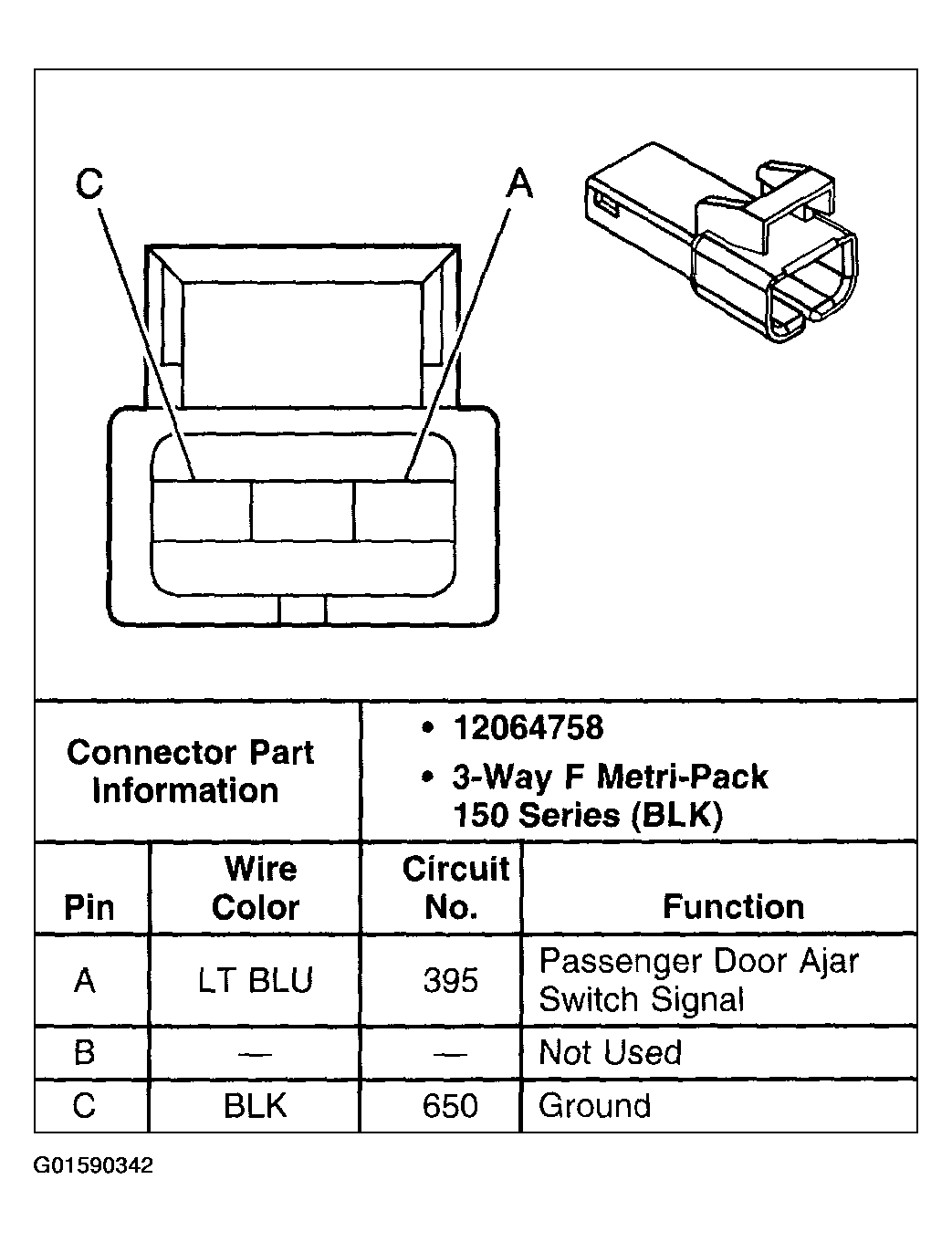

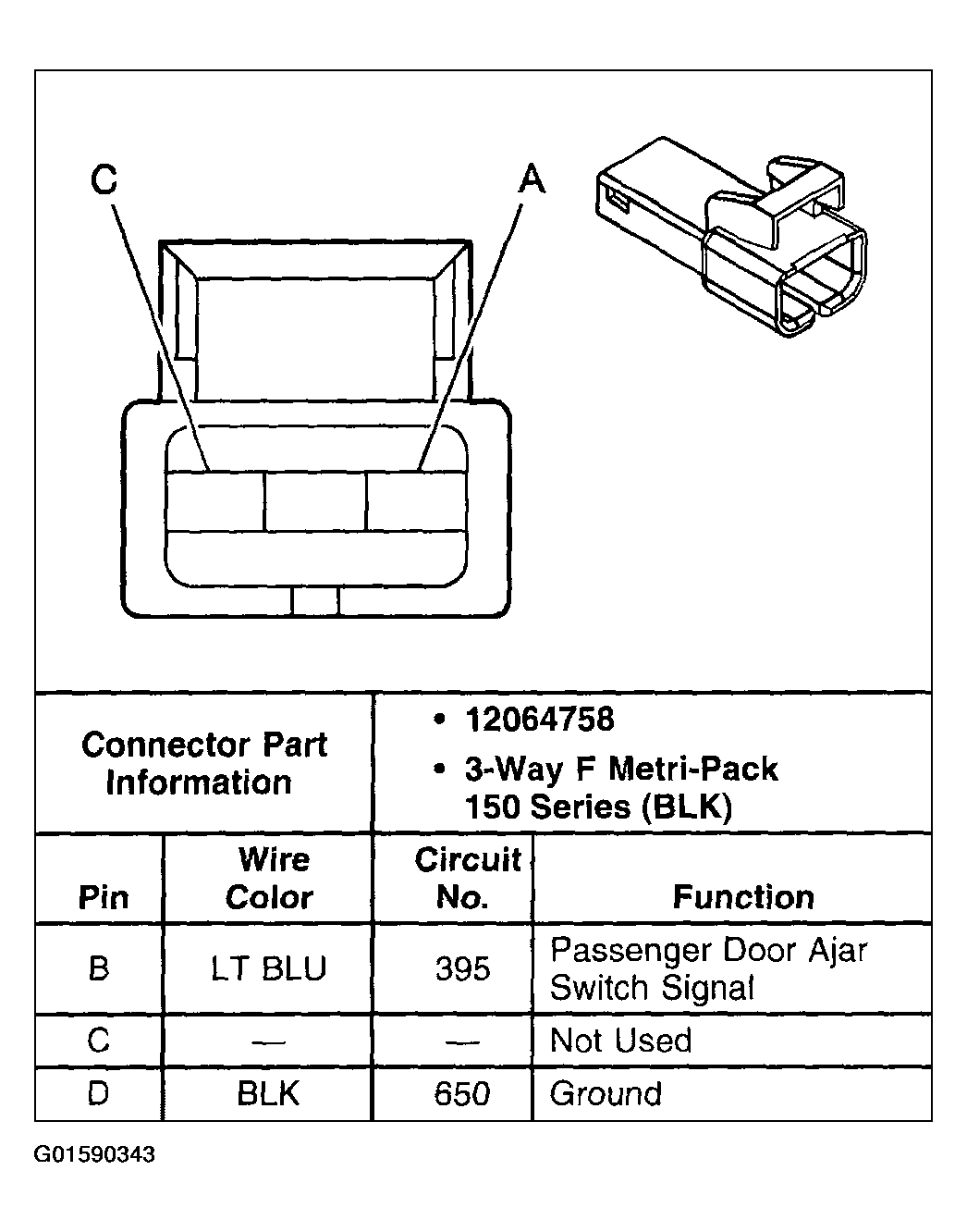

Fig 2: Identifying Door Ajar Switch Connector Terminals - Front Passenger
Courtesy of GENERAL MOTORS CORP.
Fig 3: Identifying Door Ajar Switch Connector Terminals - LR
Courtesy of GENERAL MOTORS CORP.
Fig 4: Identifying Door Ajar Switch Connector Terminals - RR
Courtesy of GENERAL MOTORS CORP.

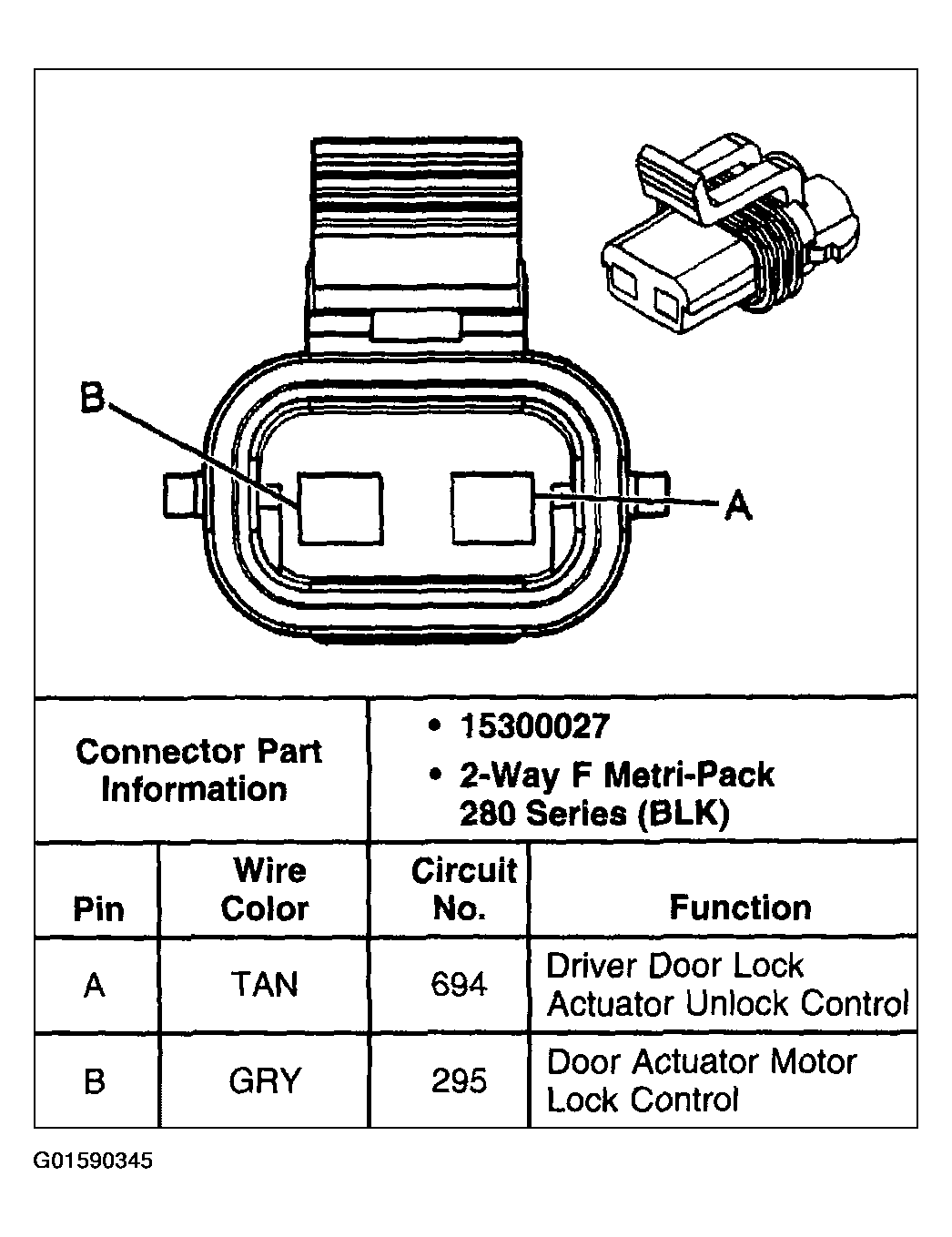

Fig 5: Identifying Door Lock Actuator Connector Terminals - Driver
Courtesy of GENERAL MOTORS CORP.
Fig 6: Identifying Door Lock Actuator Connector Terminals - Front Passenger
Courtesy of GENERAL MOTORS CORP.

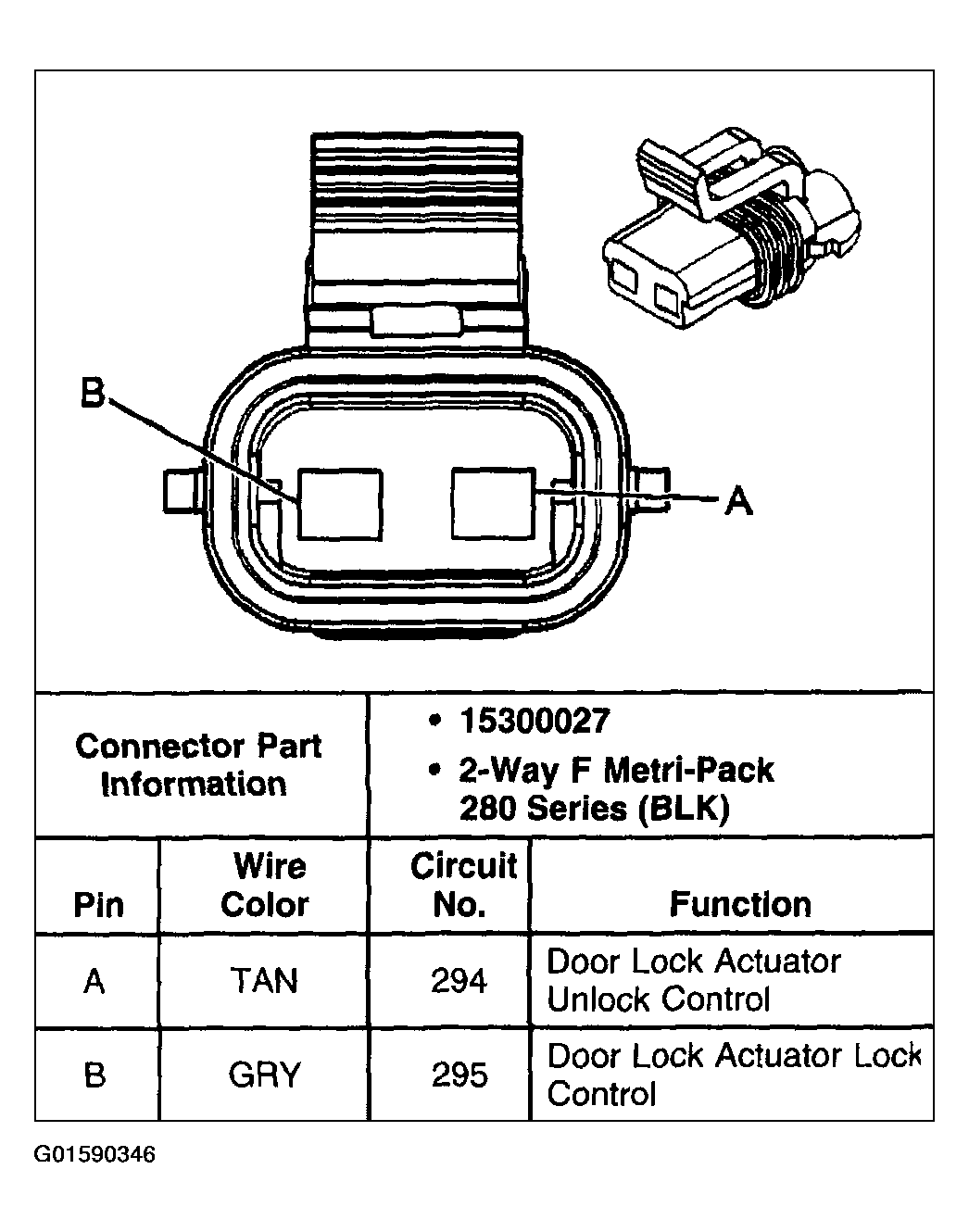

Fig 7: Identifying Door Lock Actuator Connector Terminals - LR
Courtesy of GENERAL MOTORS CORP.

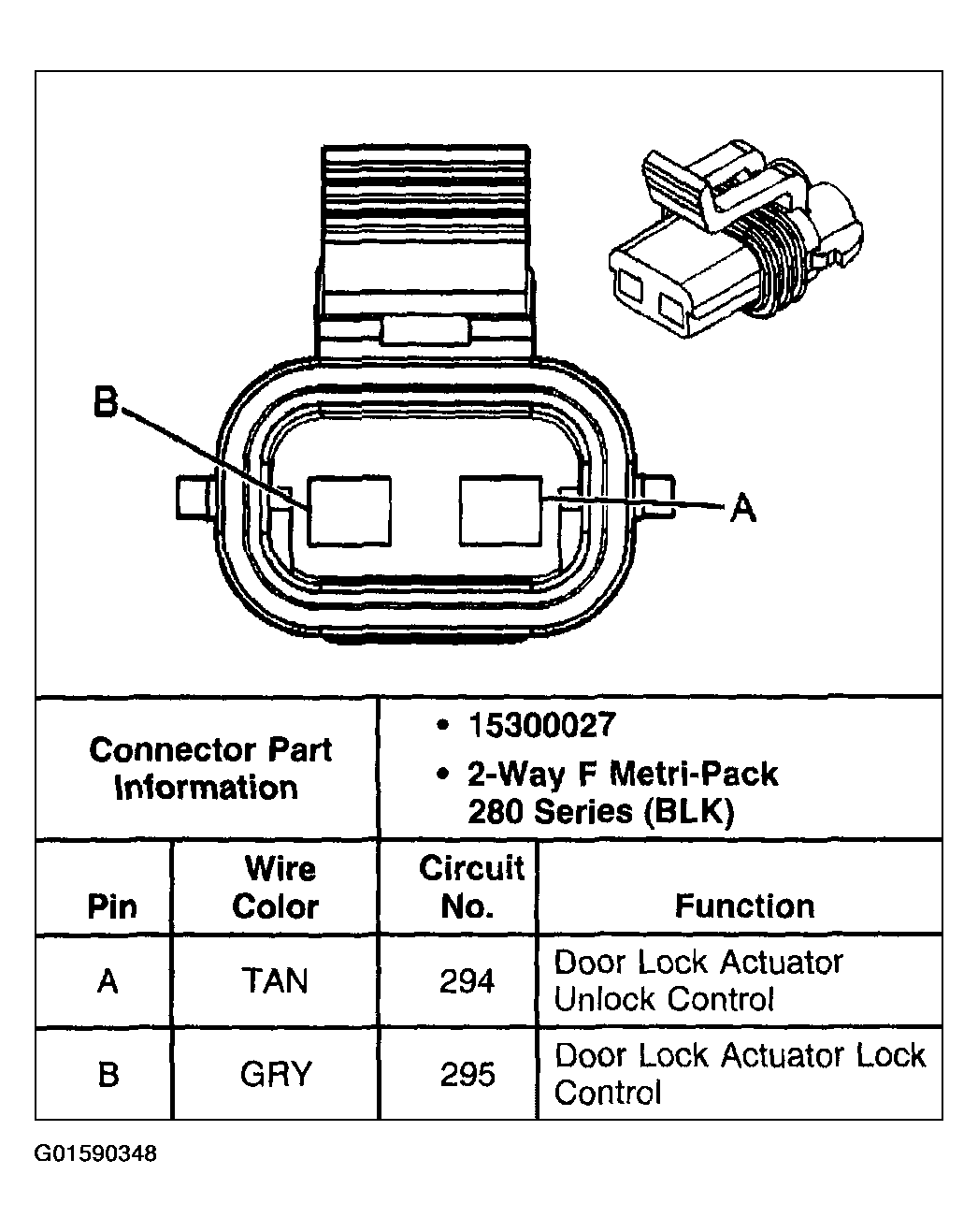

Fig 8: Identifying Door Lock Actuator Connector Terminals - RR
Courtesy of GENERAL MOTORS CORP.

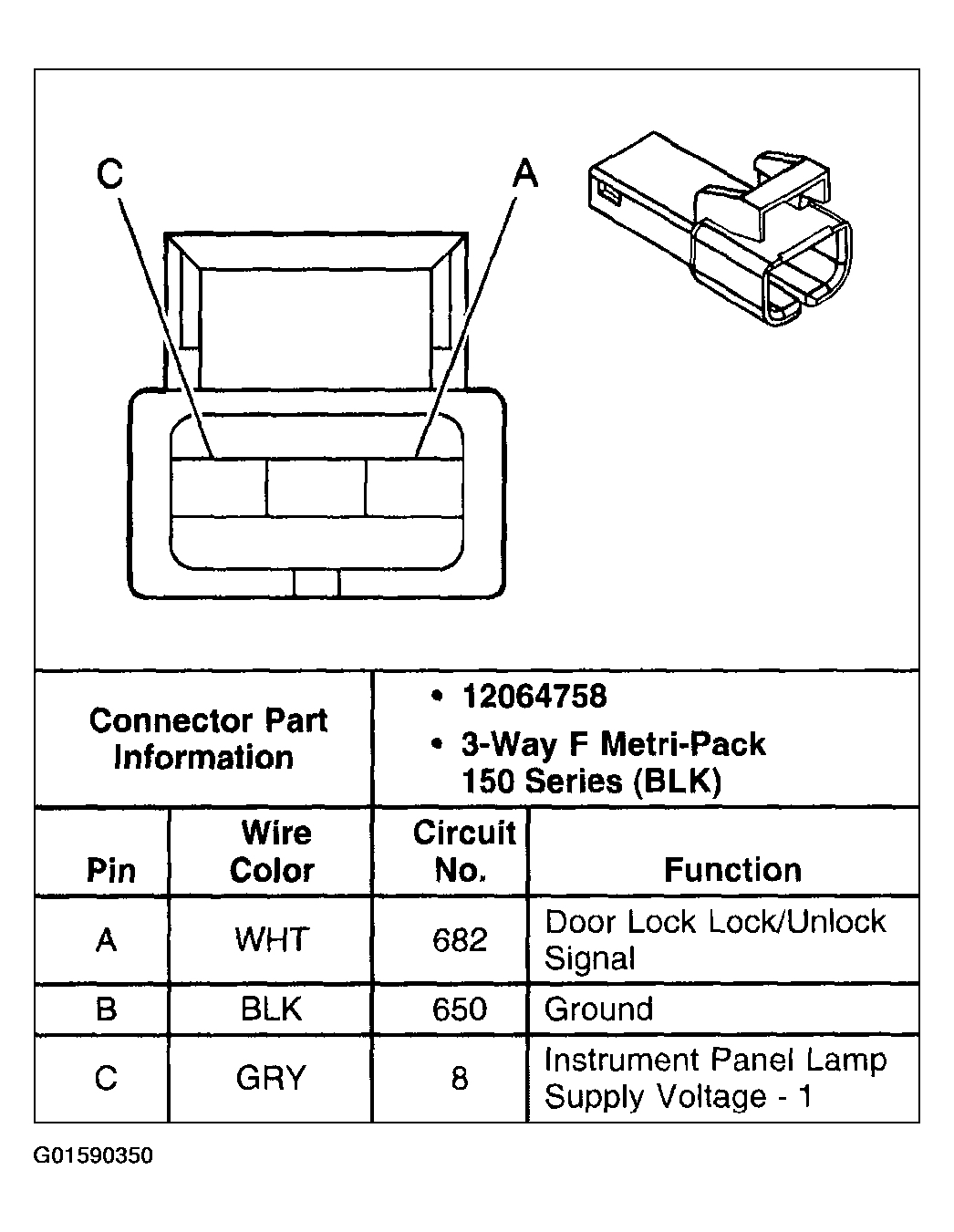

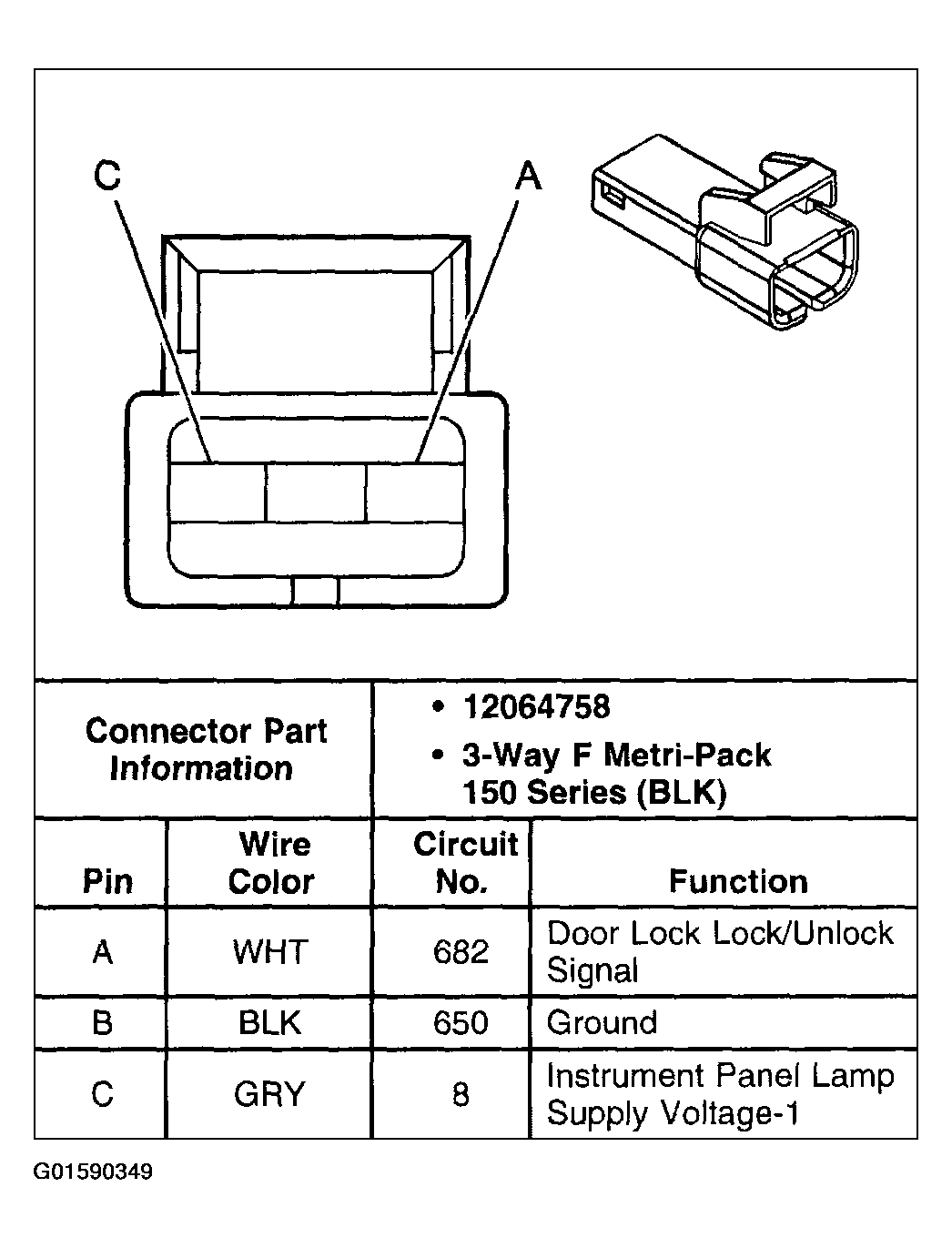

Fig 9: Identifying Door Lock Switch Connector Terminals - Driver
Courtesy of GENERAL MOTORS CORP.
Fig 10: Identifying Door Lock Switch Connector Terminals - Front Passenger
Courtesy of GENERAL MOTORS CORP.

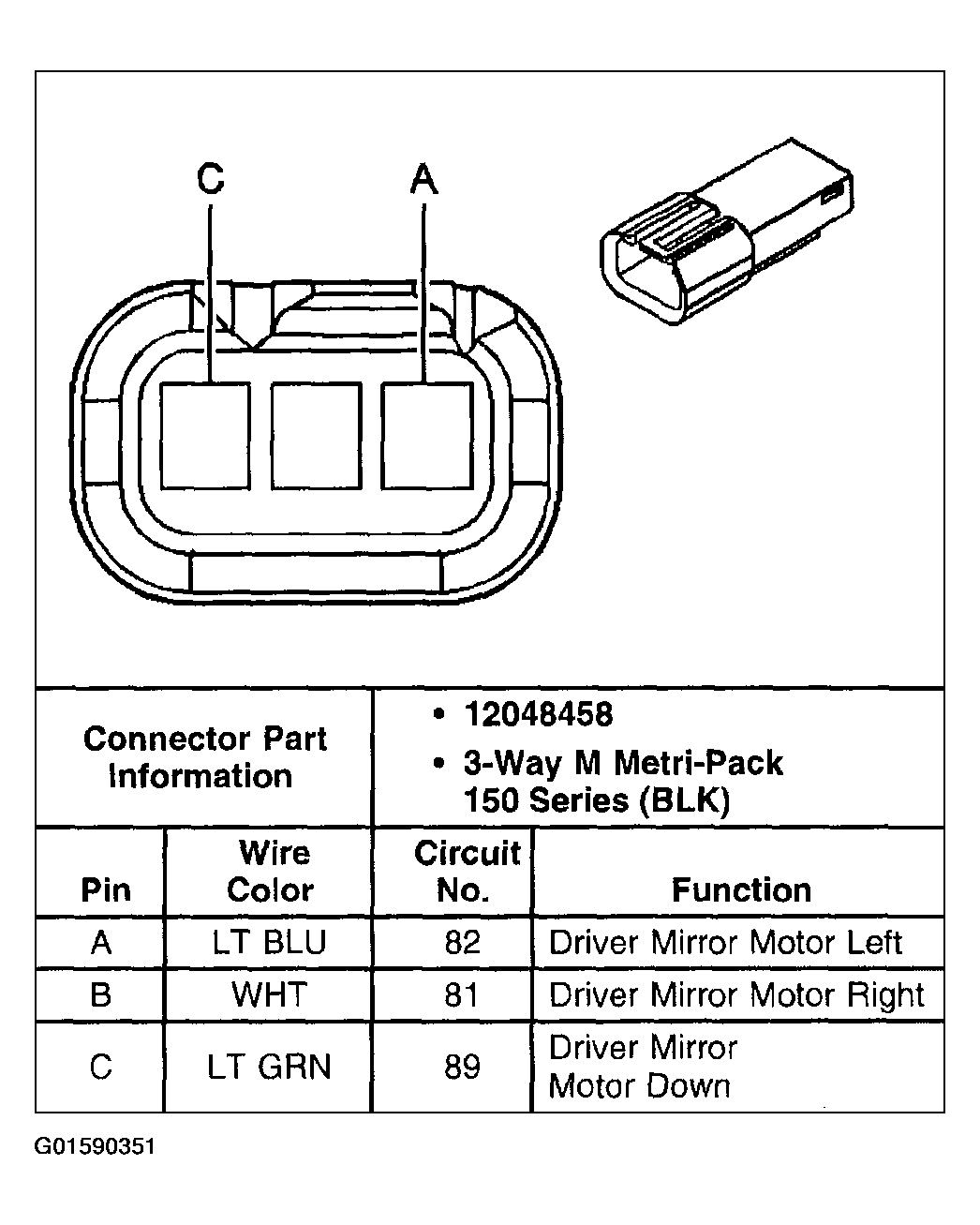

Fig 11: Identifying Outside Rearview Mirror Connector Terminals - Driver
Courtesy of GENERAL MOTORS CORP.

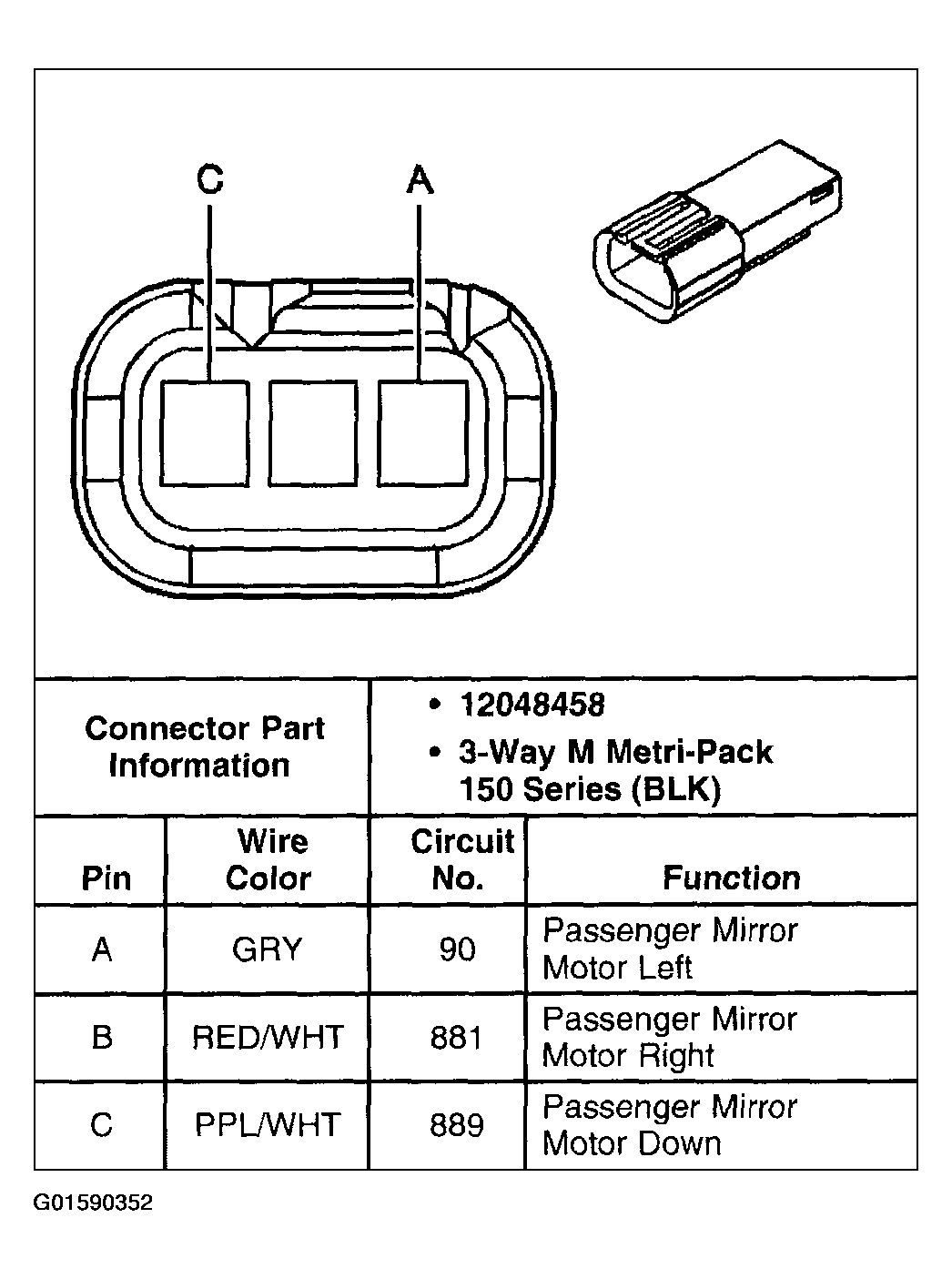

Fig 12: Identifying Outside Rearview Mirror Connector Terminals - Passenger
Courtesy of GENERAL MOTORS CORP.

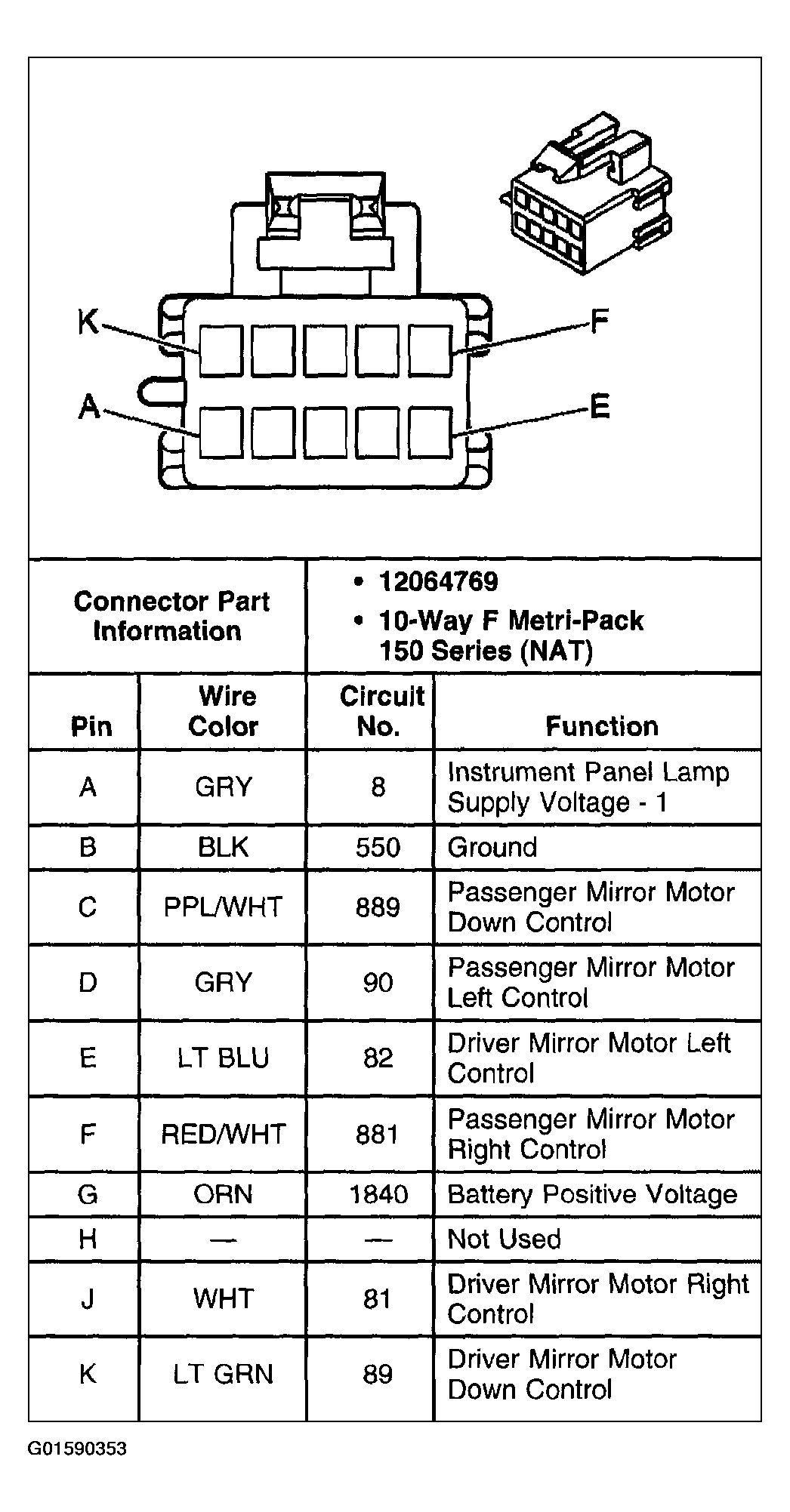

Fig 13: Identifying Outside Rearview Mirror Switch Connector Terminals
Courtesy of GENERAL MOTORS CORP.

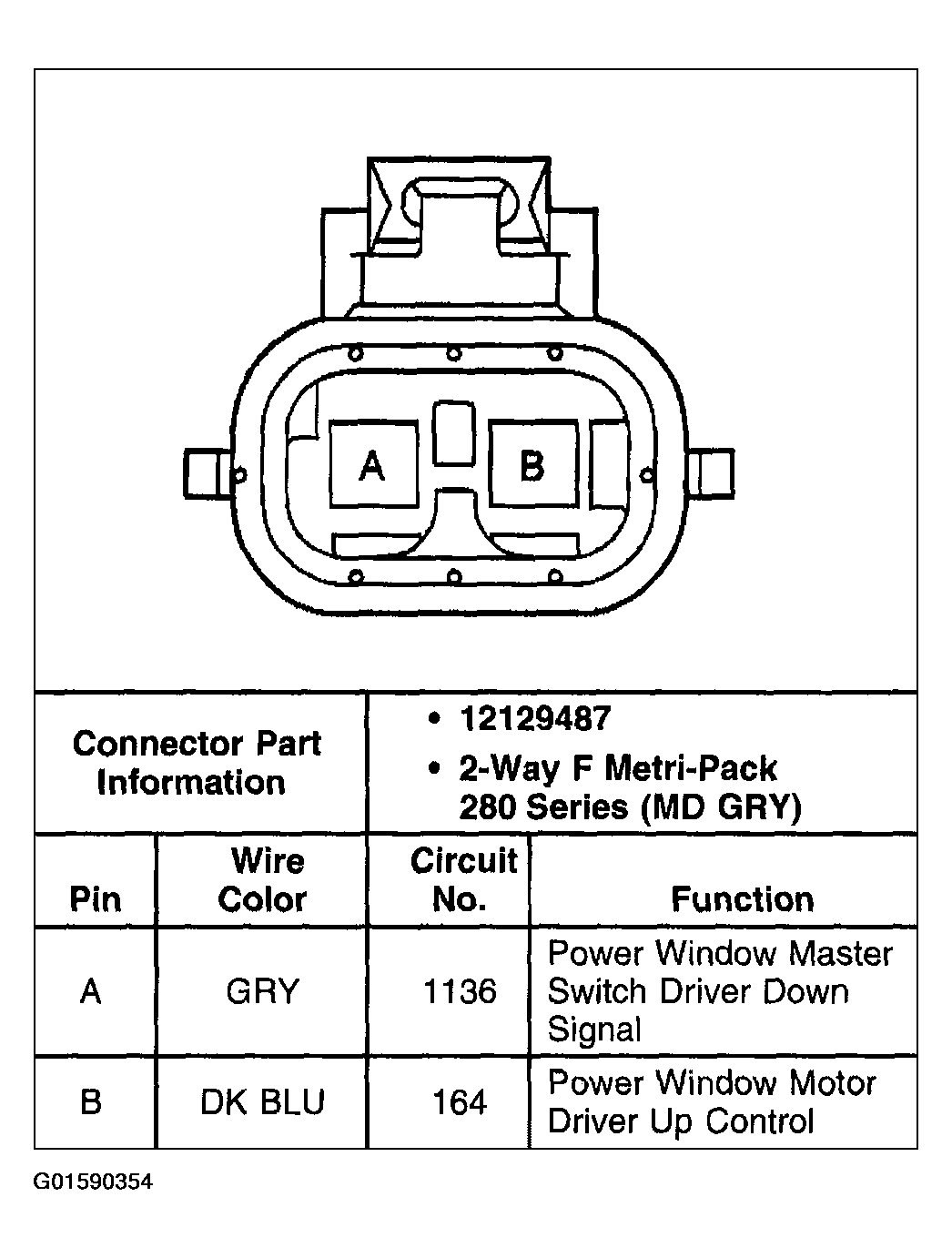

Fig 14: Identifying Window Motor Connector Terminals - Driver
Courtesy of GENERAL MOTORS CORP.

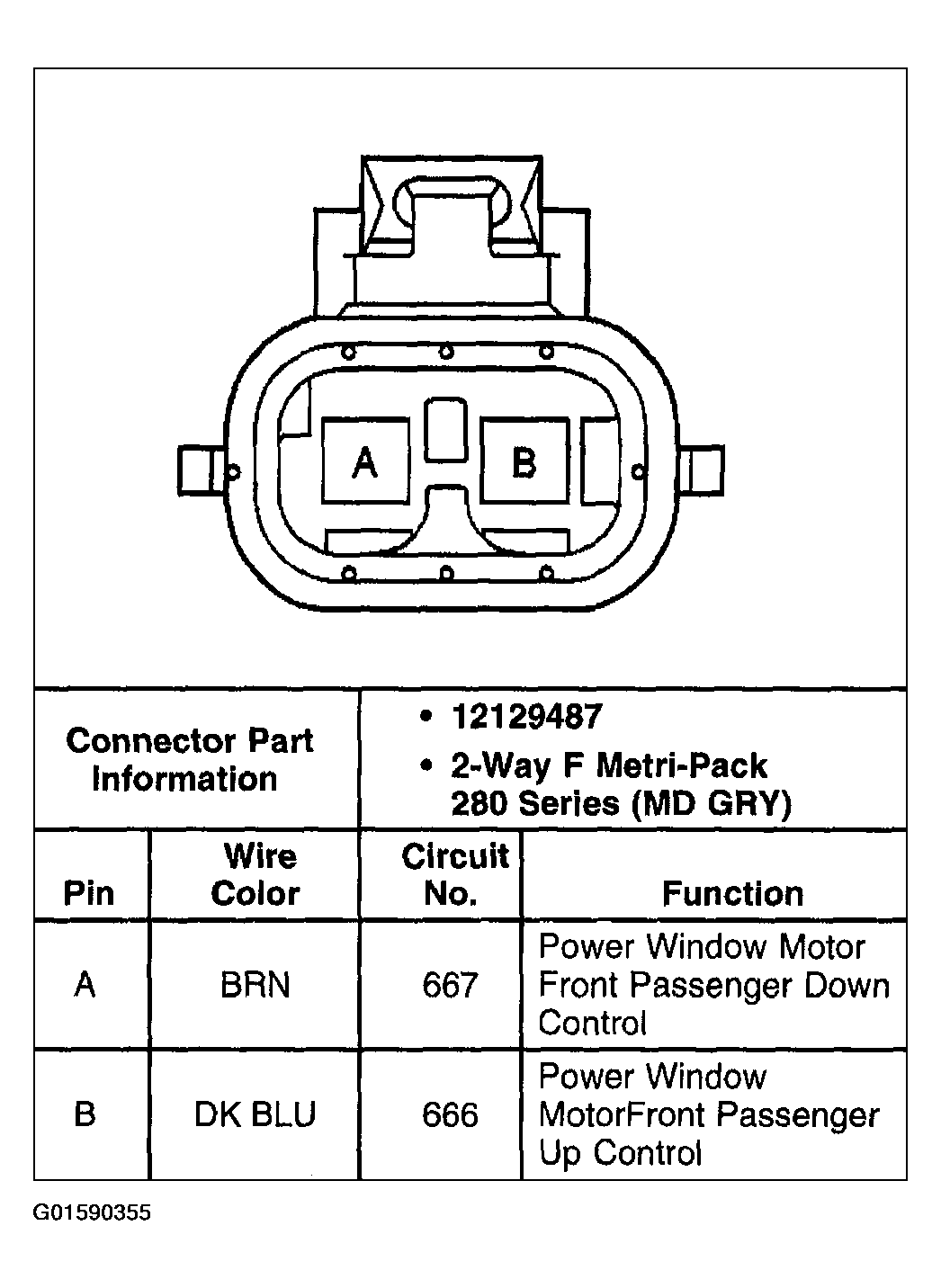

Fig 15: Identifying Window Motor Connector Terminals - Front Passenger
Courtesy of GENERAL MOTORS CORP.

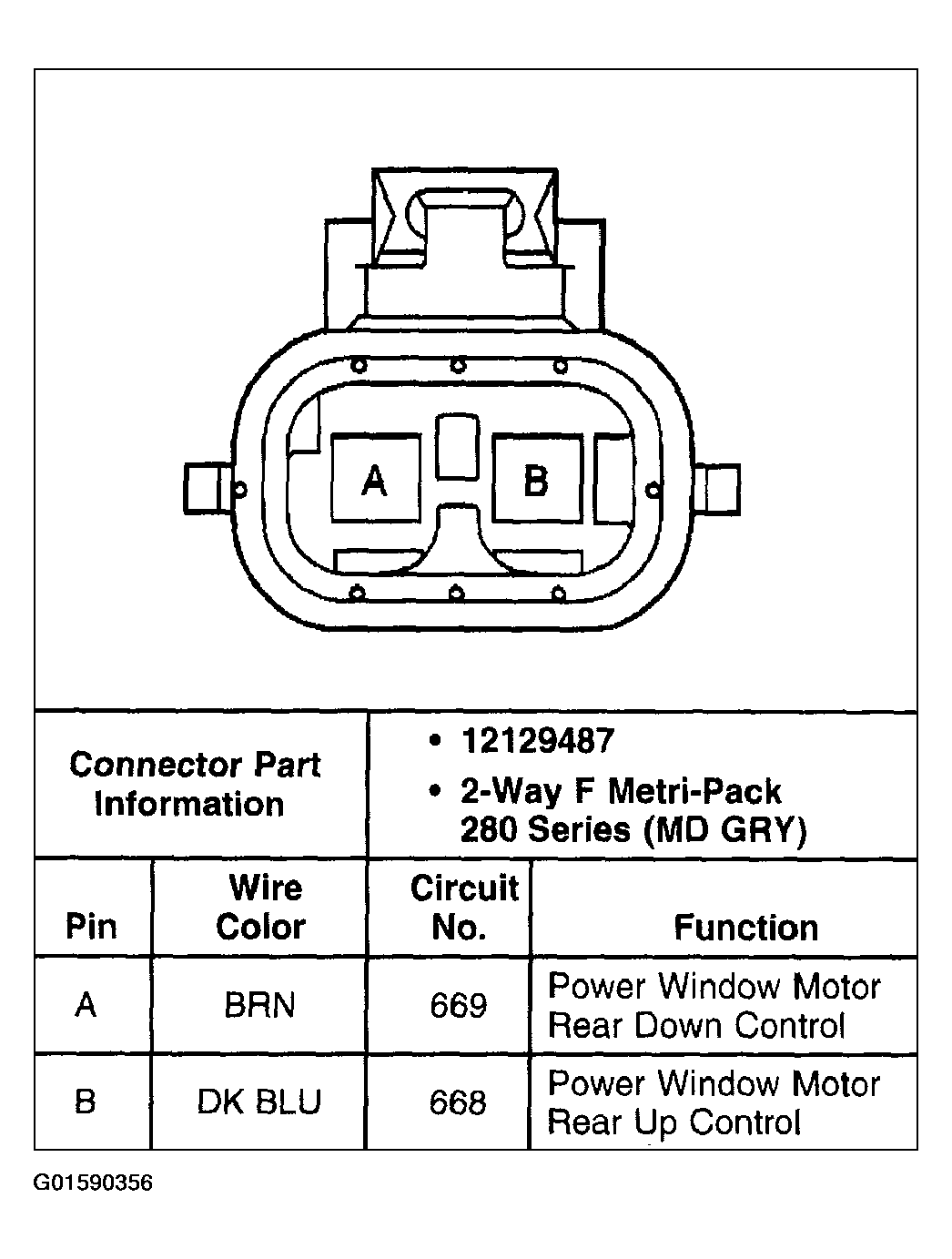

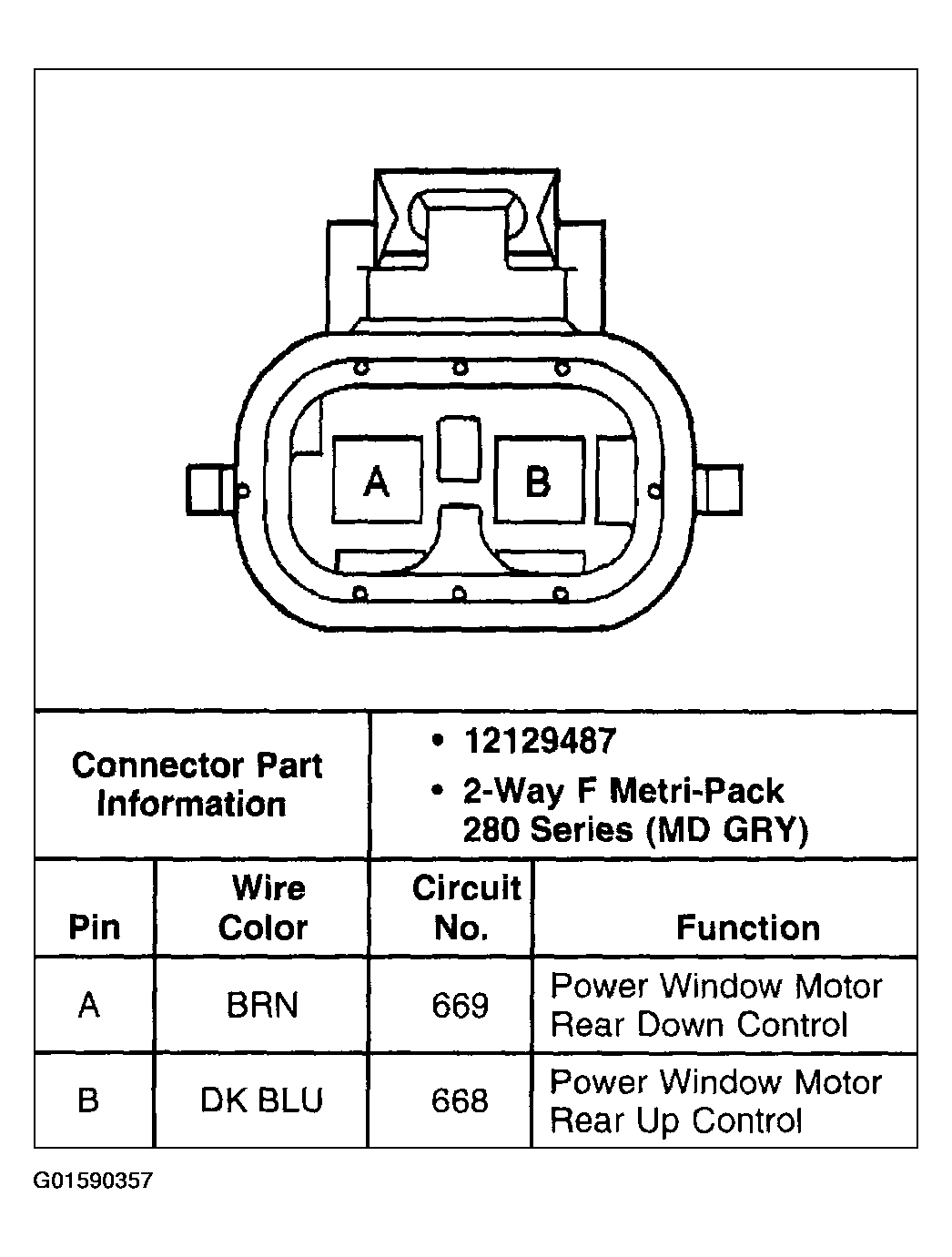

Fig 16: Identifying Window Motor Connector Terminals - LR
Courtesy of GENERAL MOTORS CORP.
Fig 17: Identifying Window Motor Connector Terminals - RR
Courtesy of GENERAL MOTORS CORP.

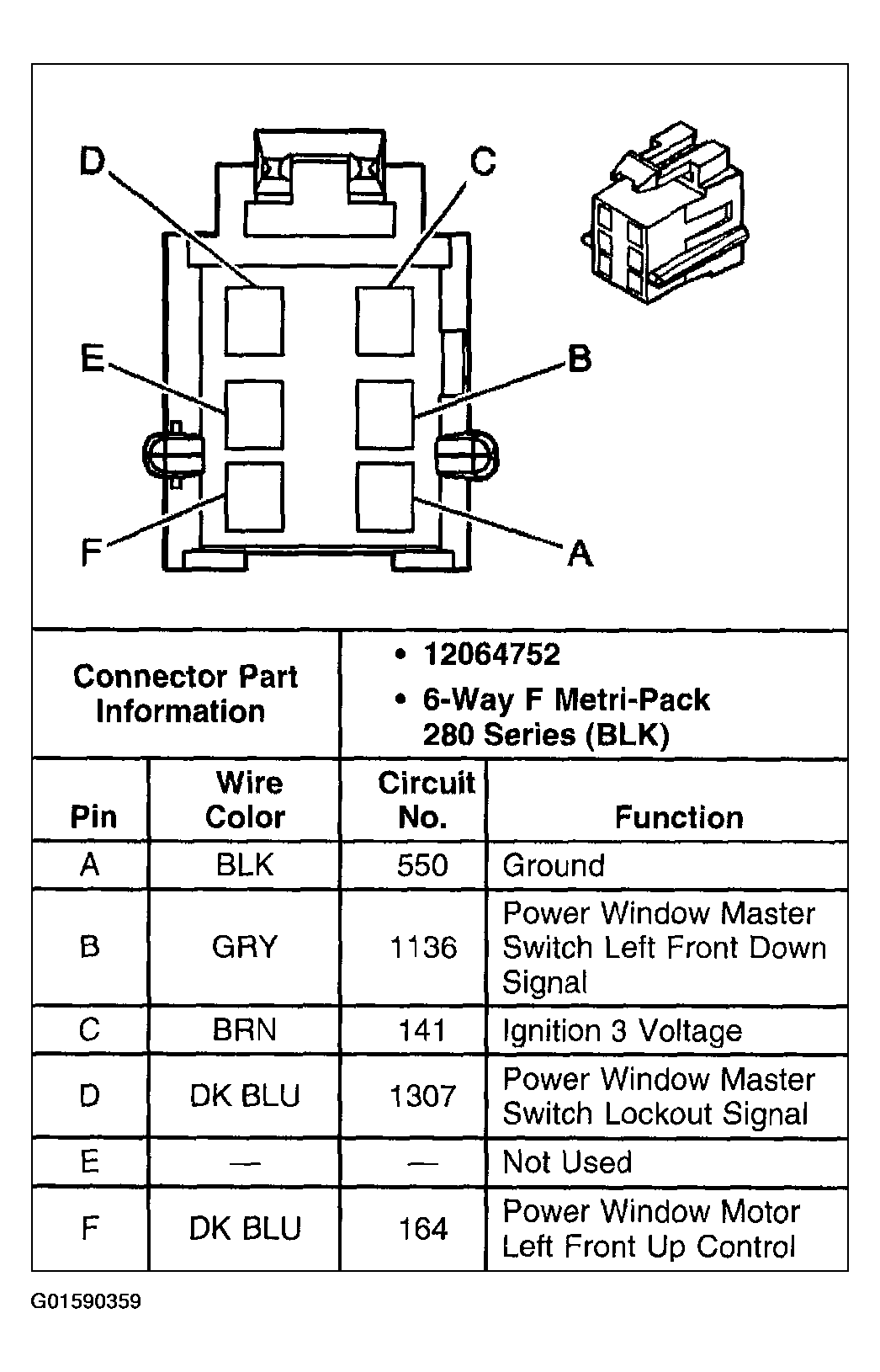

Fig 18: Identifying Window Switch Connector Terminals - Driver, C1
Courtesy of GENERAL MOTORS CORP.

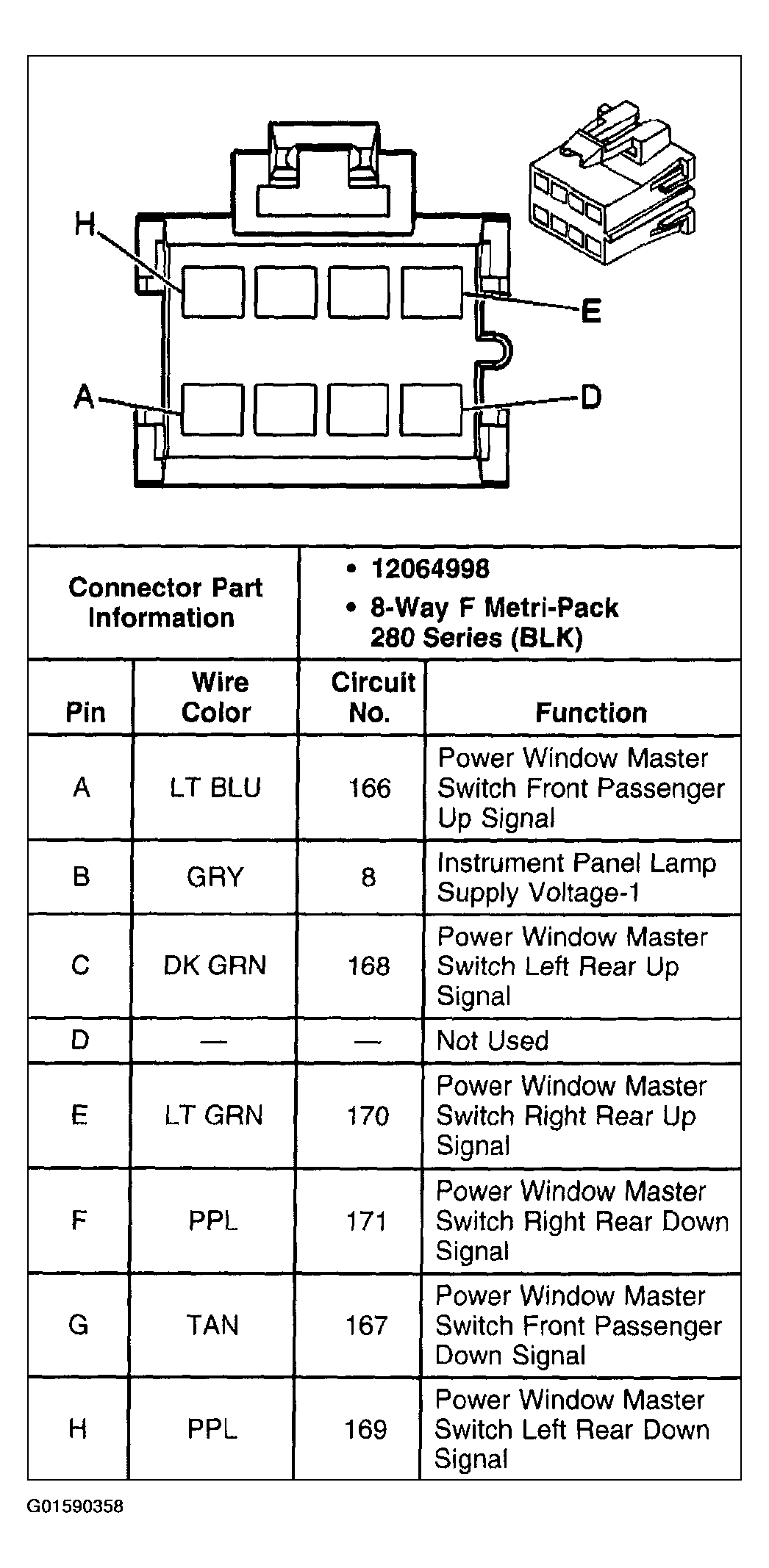

Fig 19: Identifying Window Switch Connector Terminals - Driver, C2
Courtesy of GENERAL MOTORS CORP.

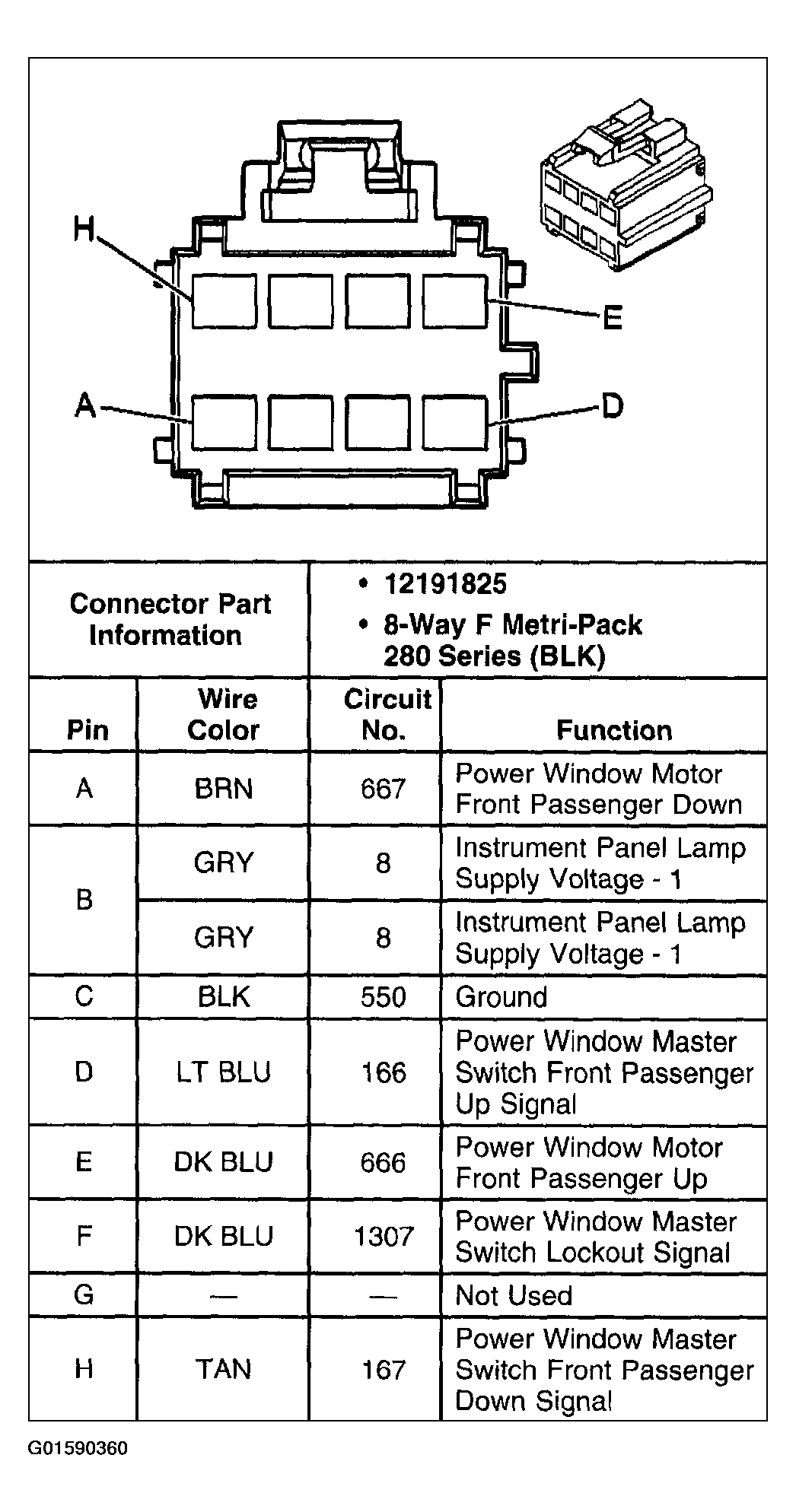

Fig 20: Identifying Window Switch Connector Terminals - Front Passenger
Courtesy of GENERAL MOTORS CORP.

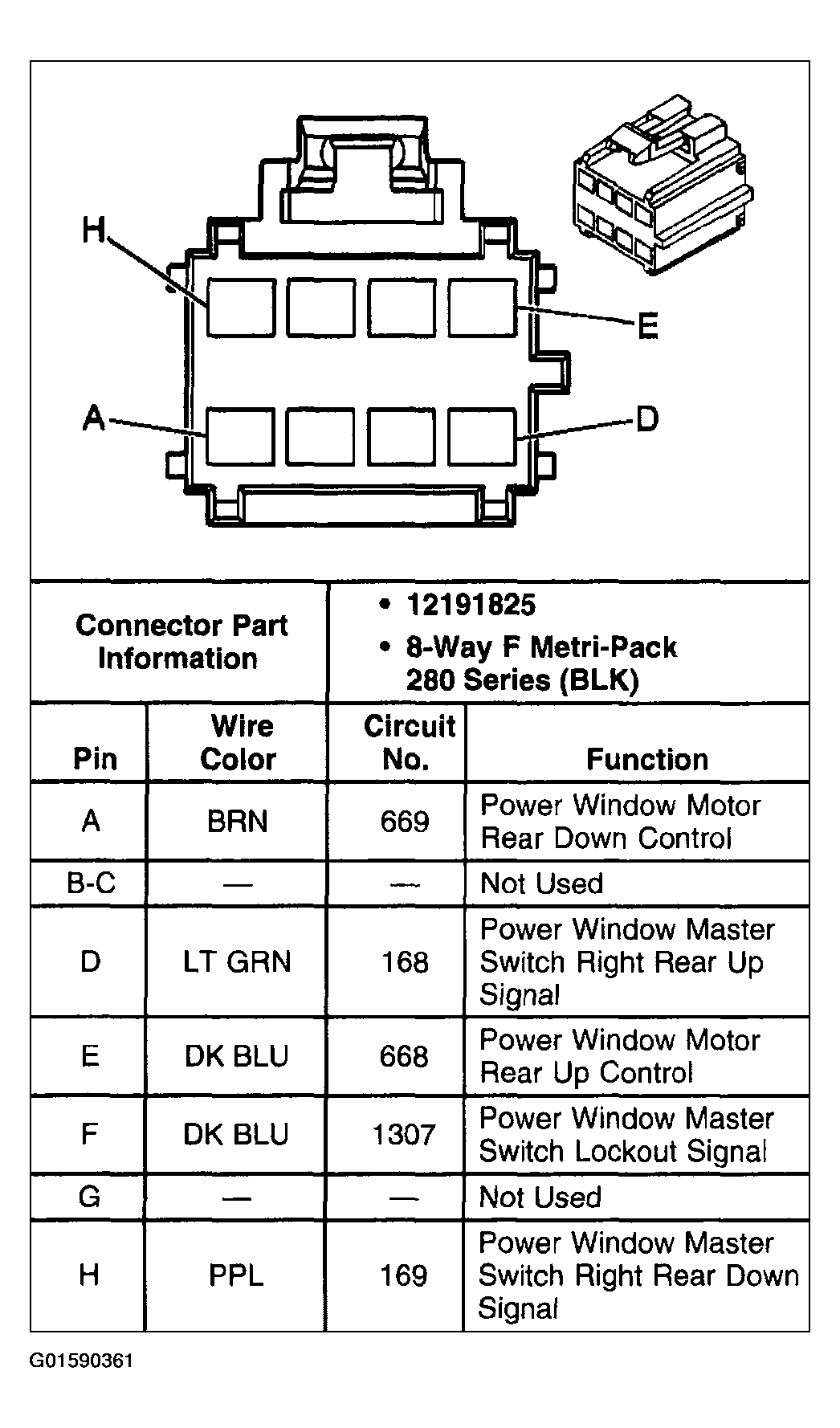

Fig 21: Identifying Window Switch Connector Terminals - LR
Courtesy of GENERAL MOTORS CORP.

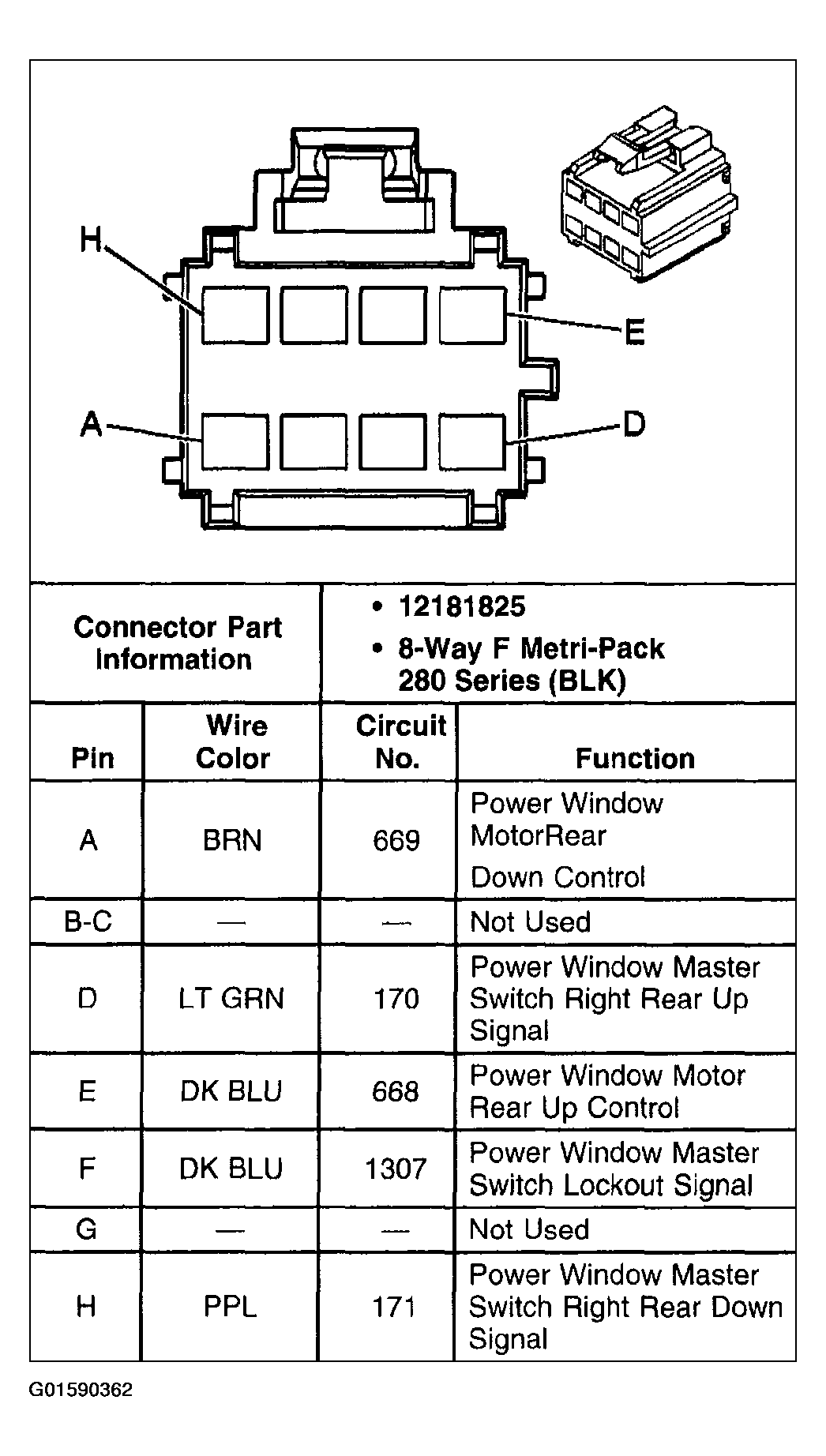

Fig 22: Identifying Window Switch Connector Terminals - RR
Courtesy of GENERAL MOTORS CORP.
