Repair and Diagnosis (Single Page)
>>
Engine Mechanical
>>
Mechanical
>>
Engine Mechanical - 4.6L (Unit Repair)
>>
Specifications
>>
Thread Repair Specifications
July 1:
So it begins
. Don't worry, this is not in the correct legal jurisdiction!

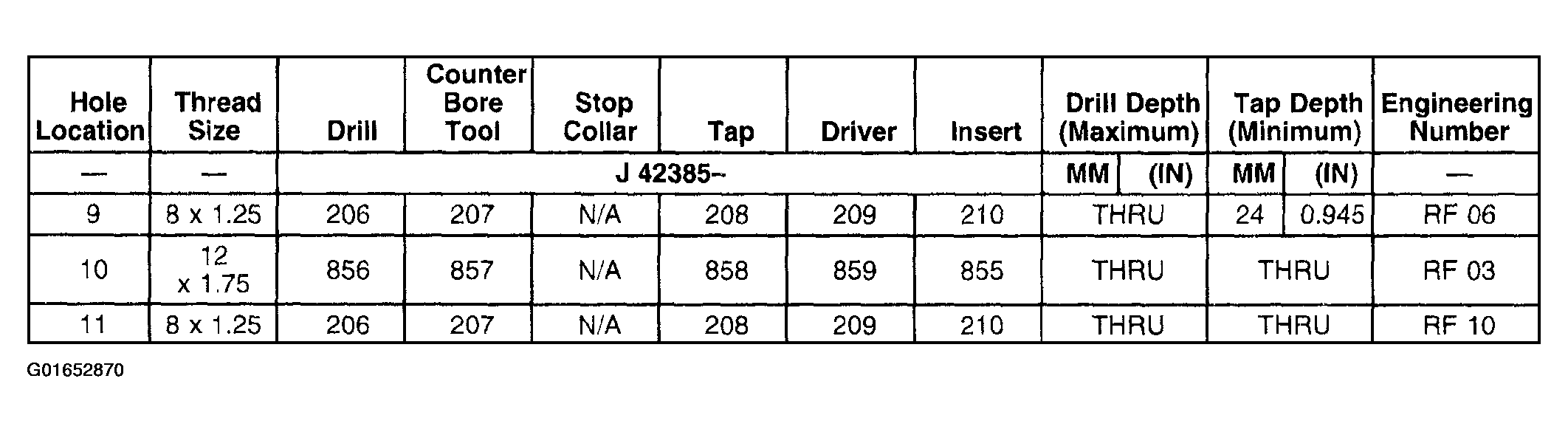

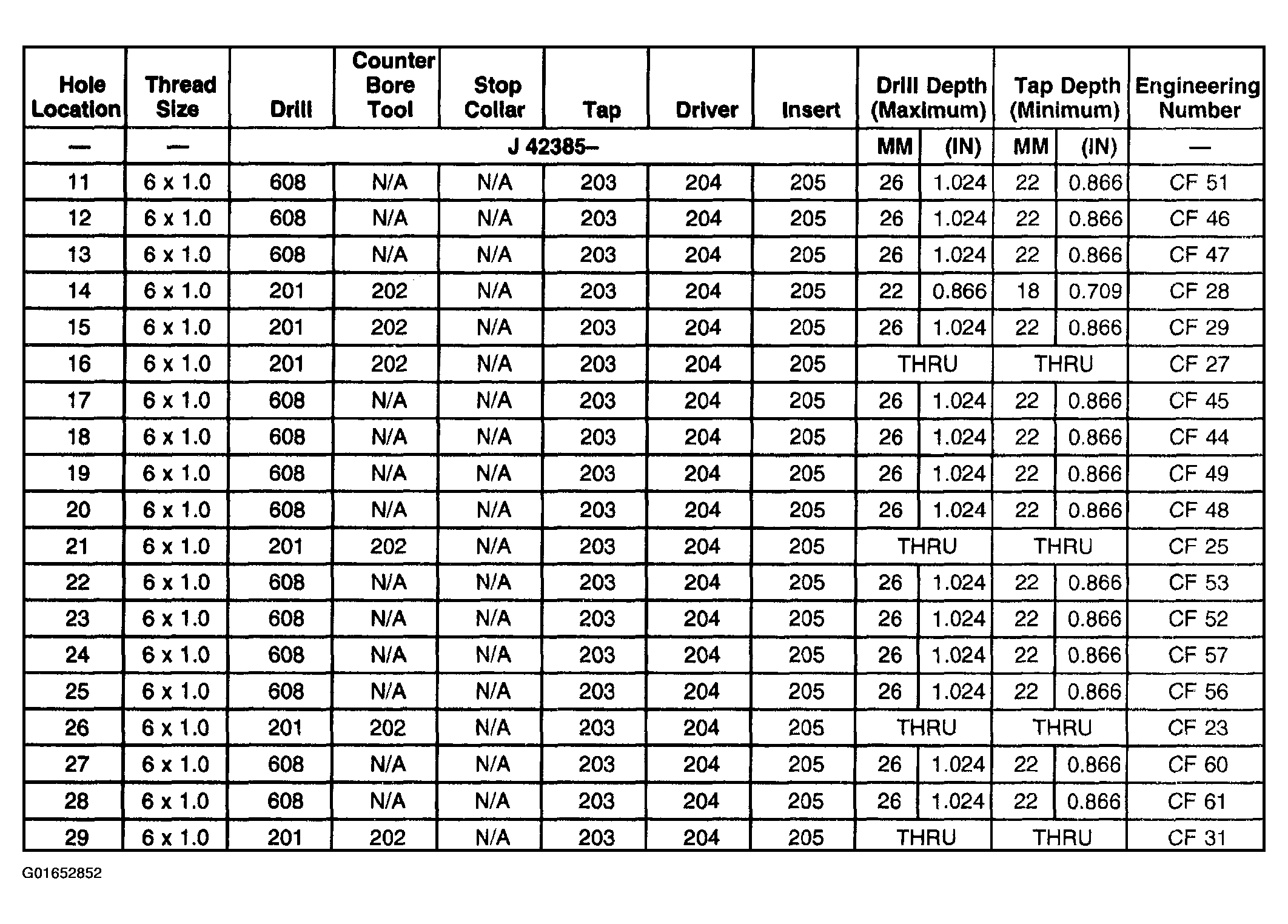

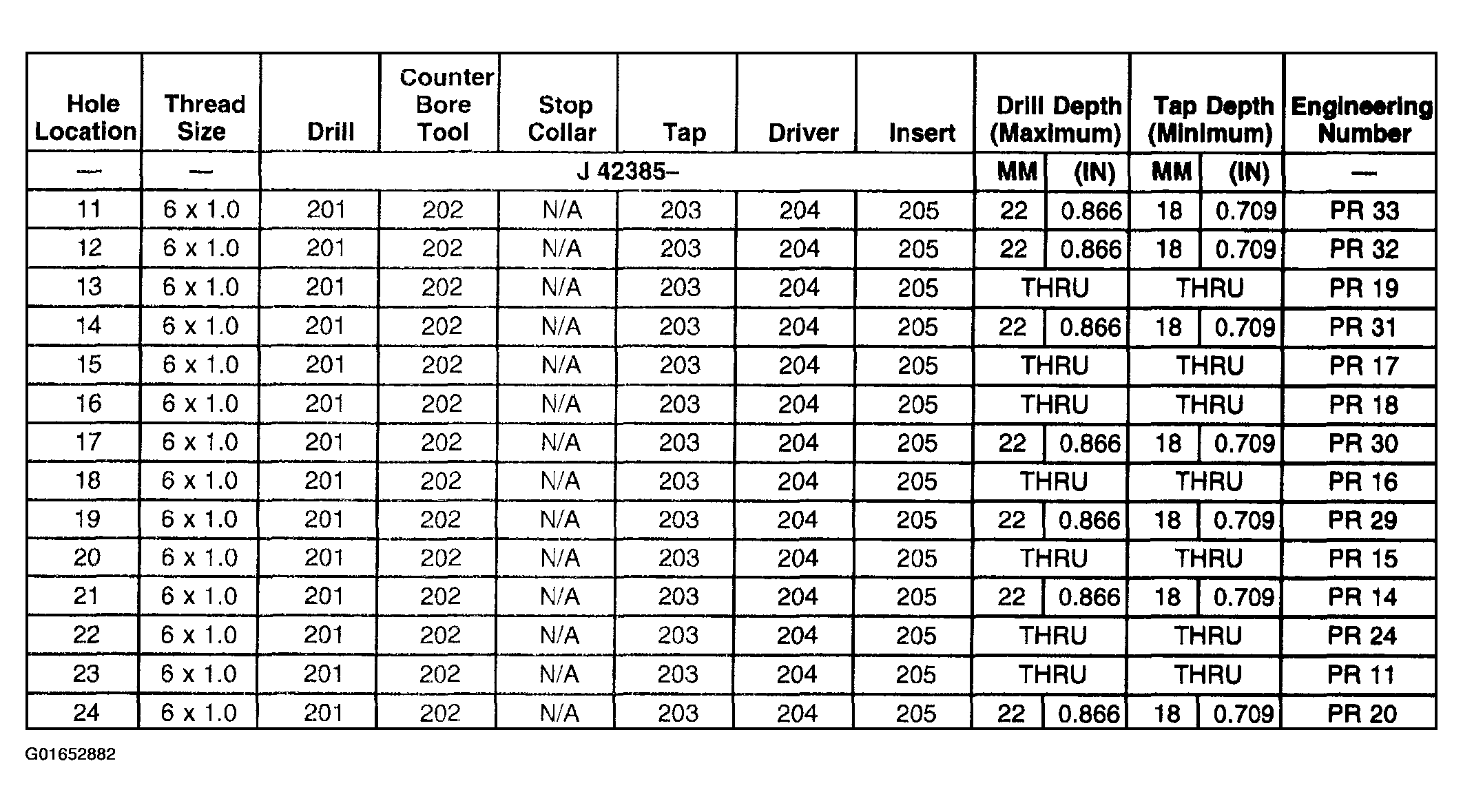

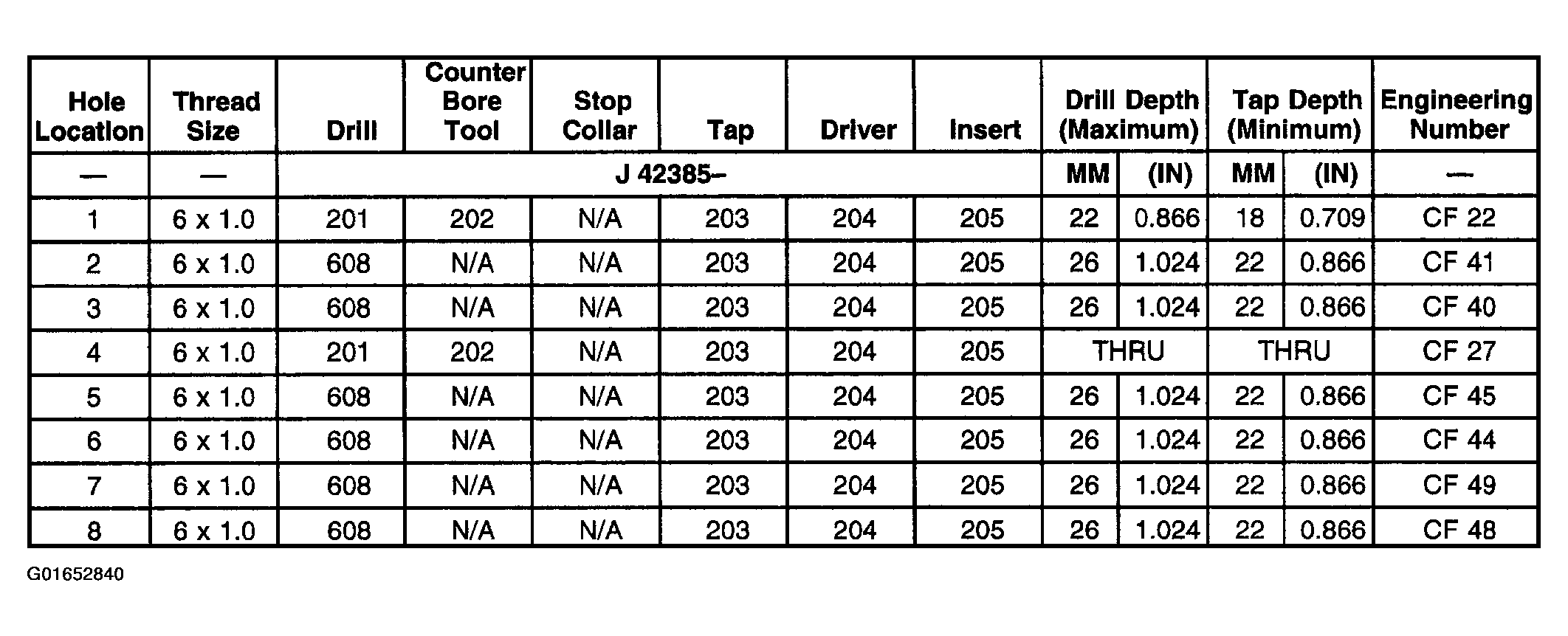

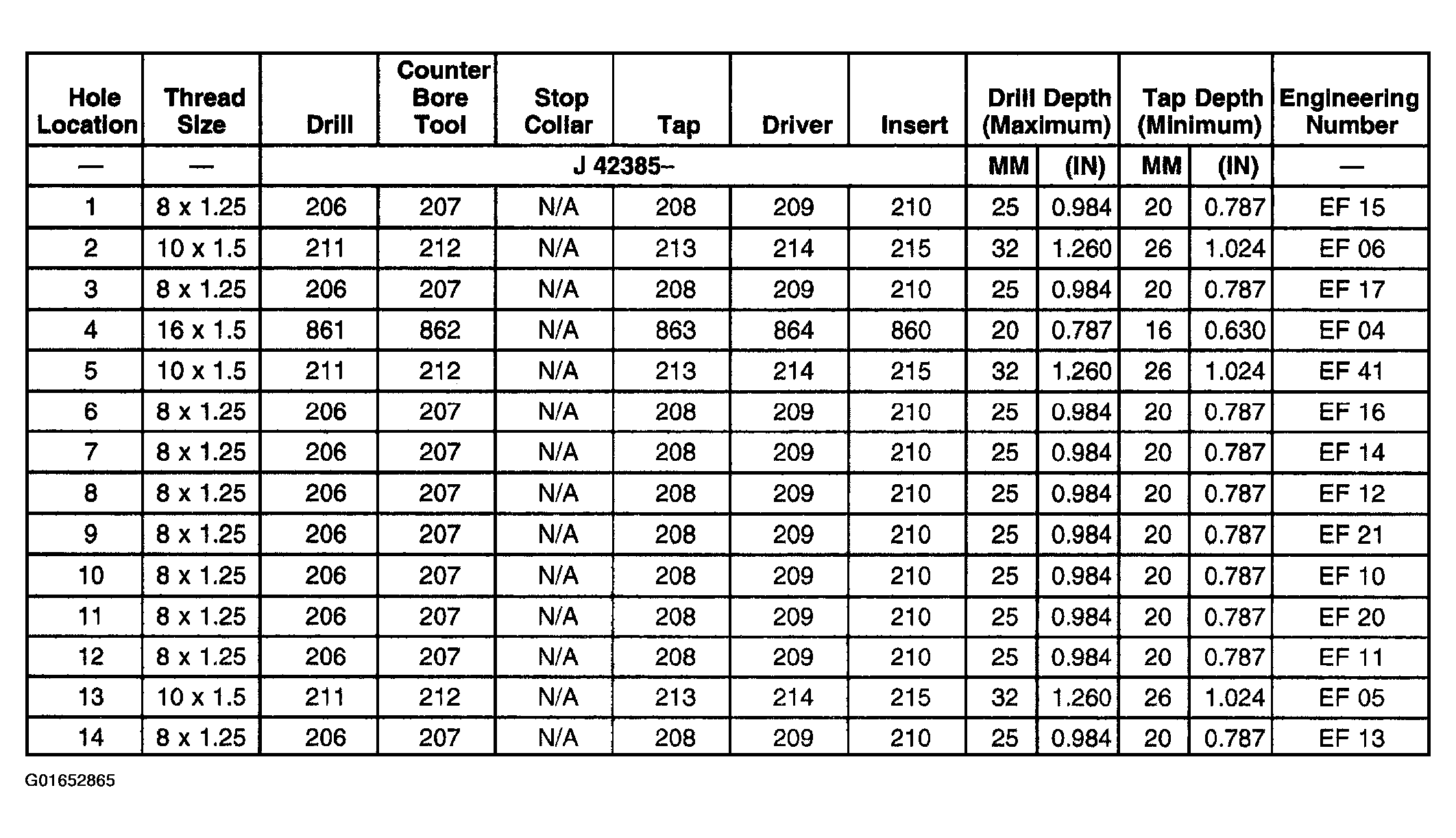

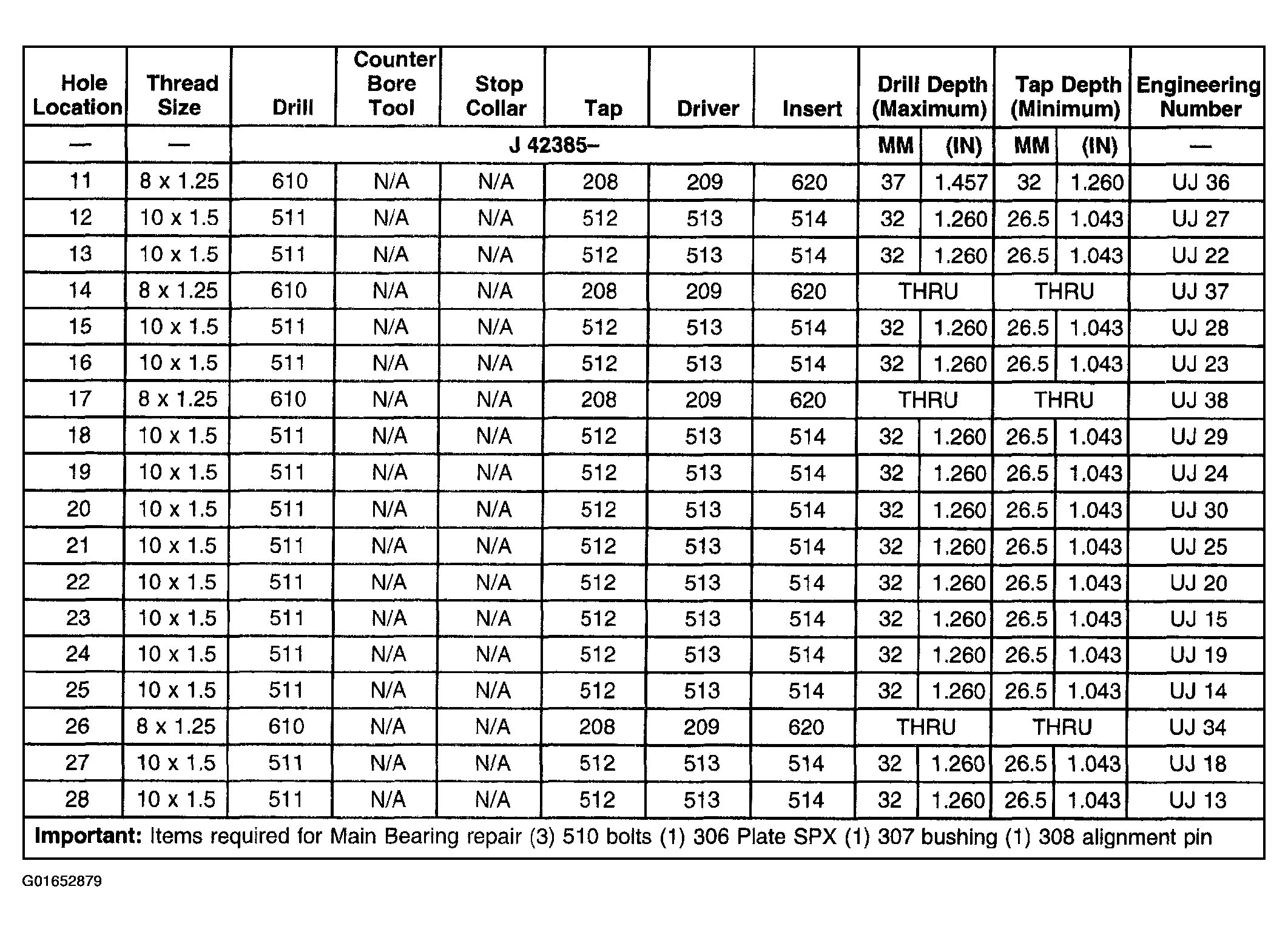

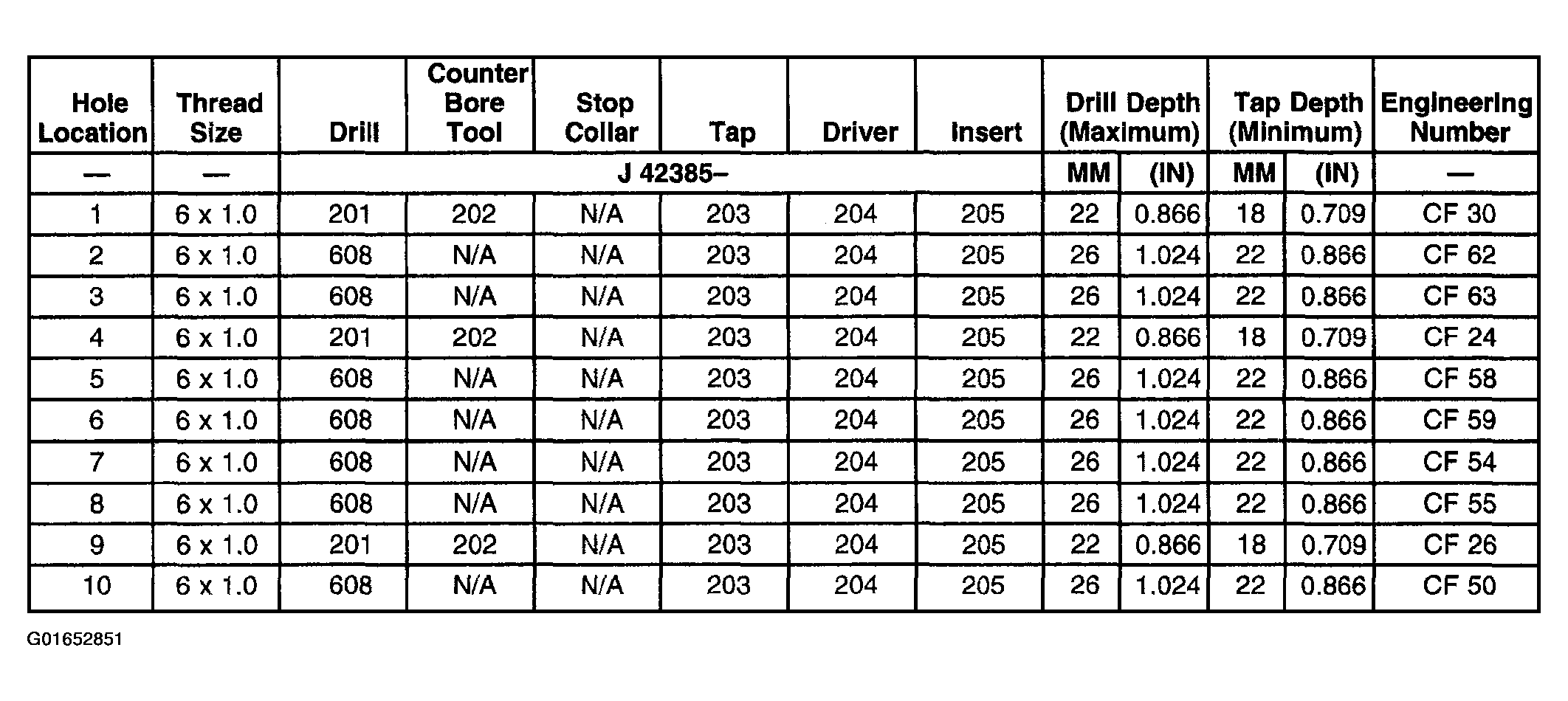

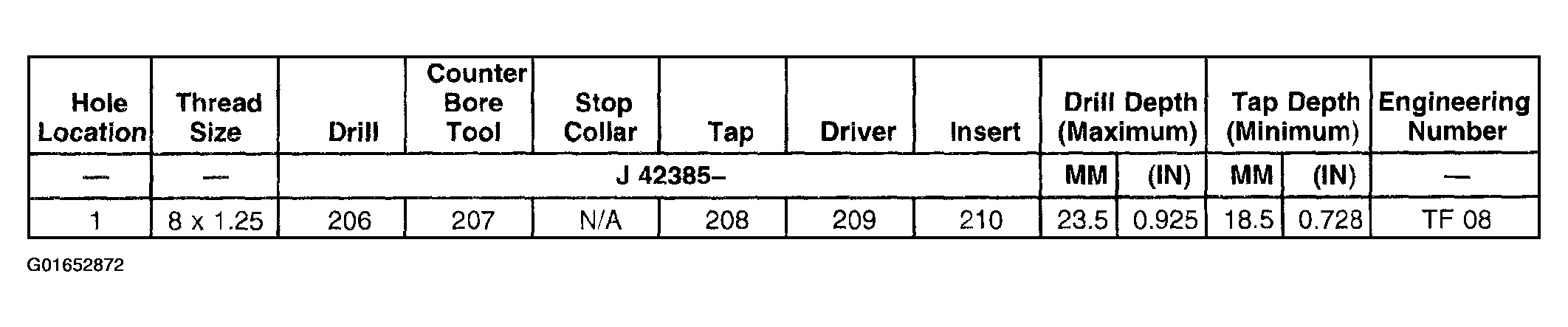

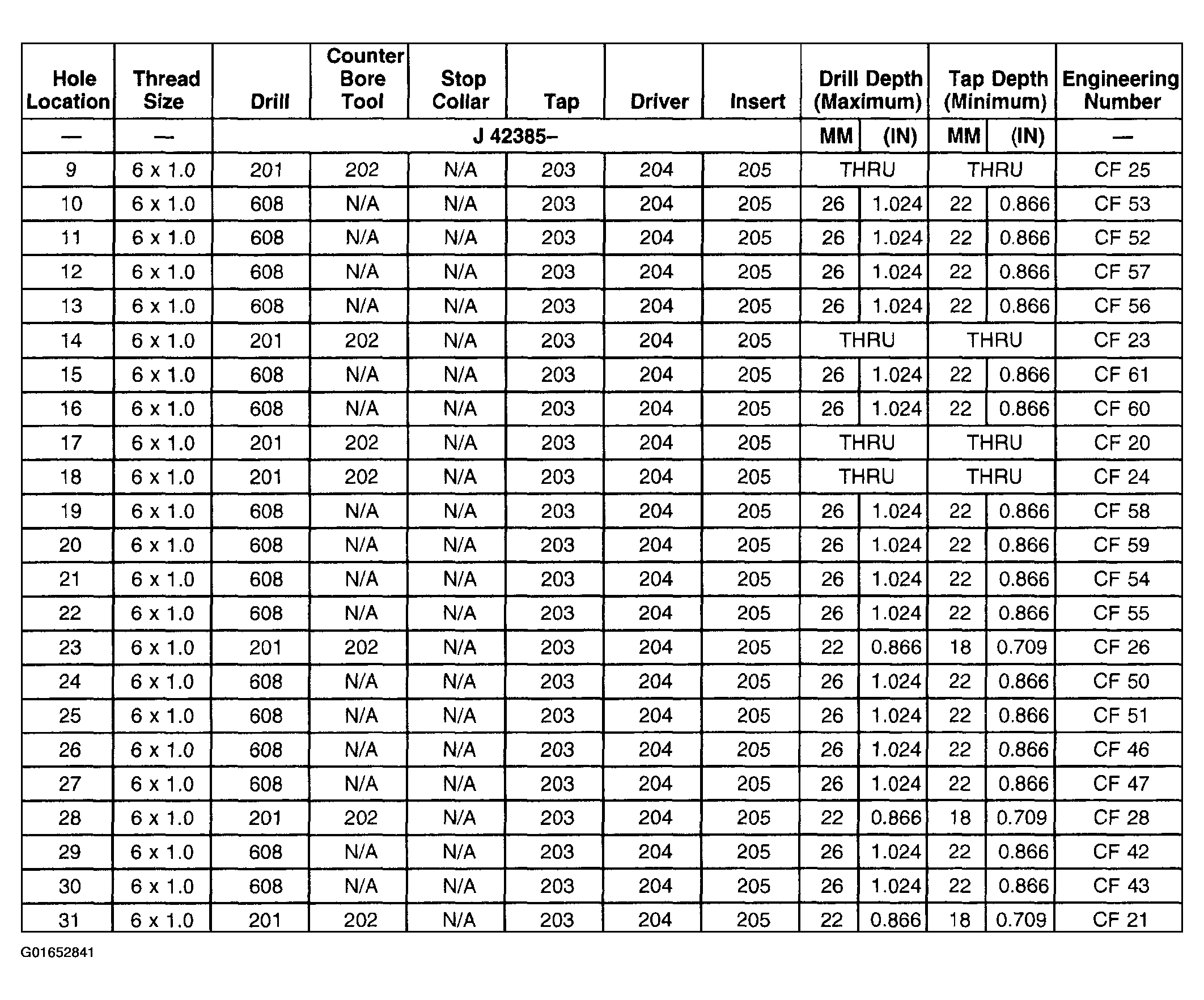

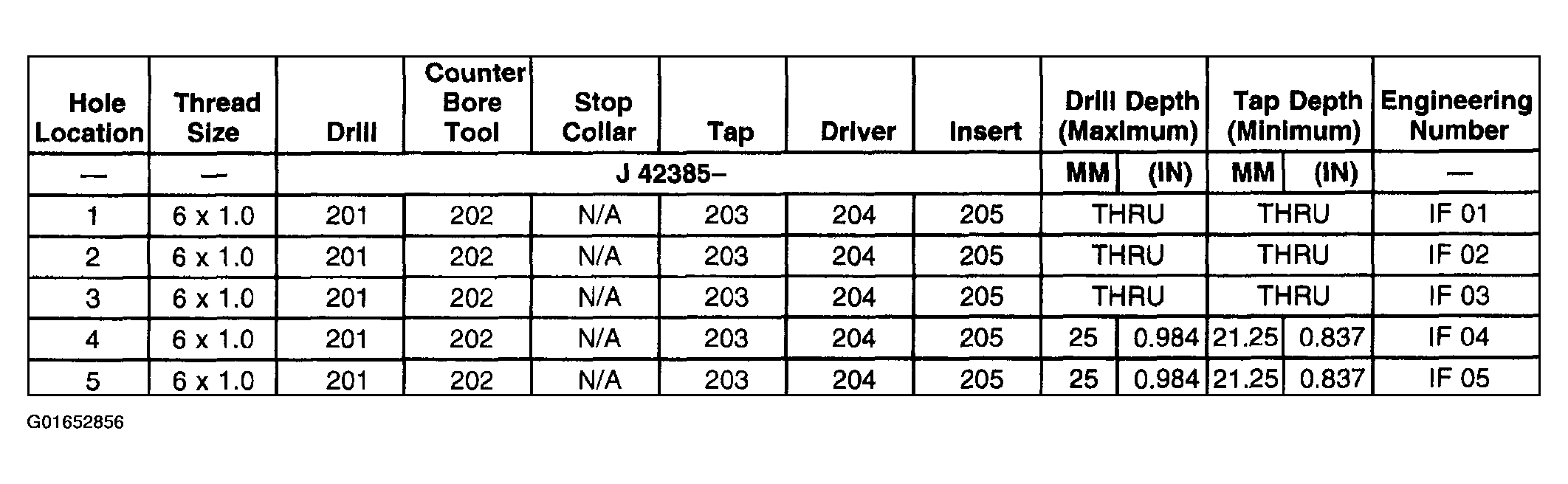

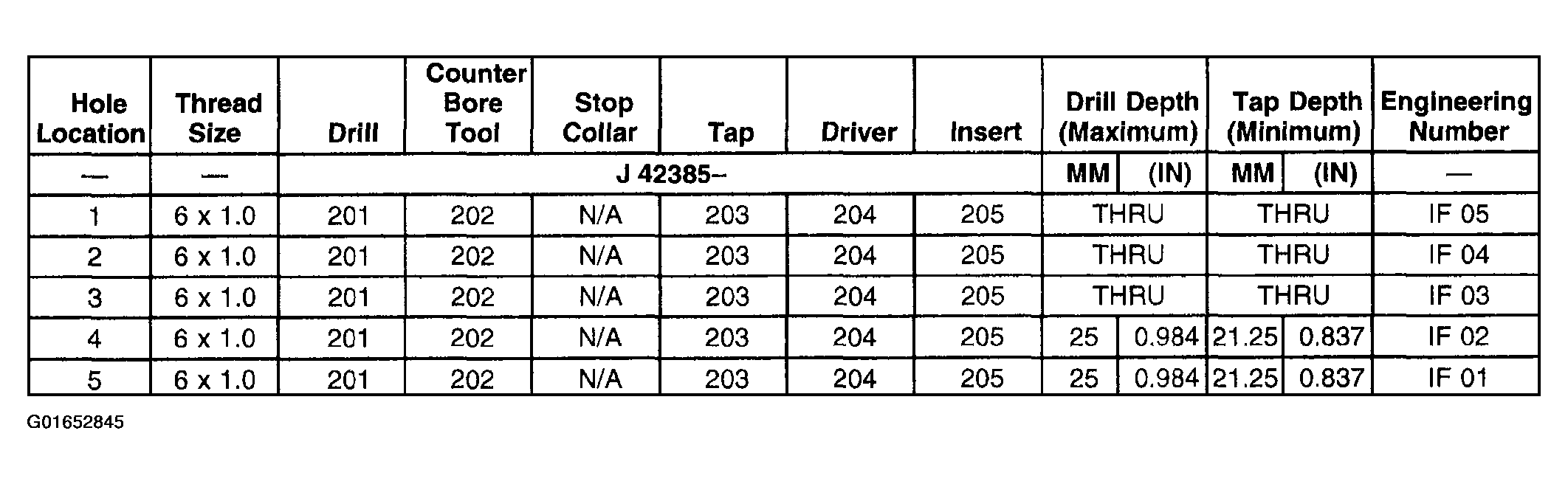

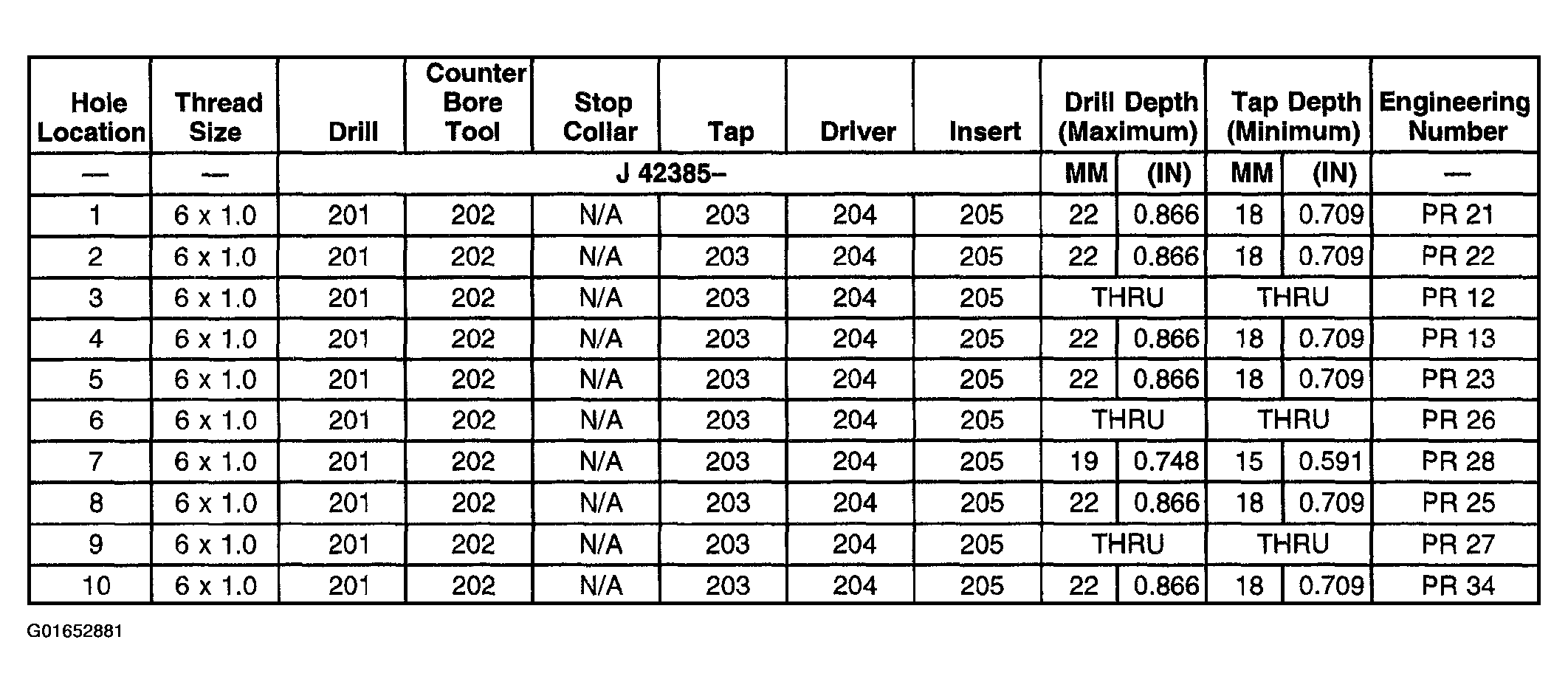

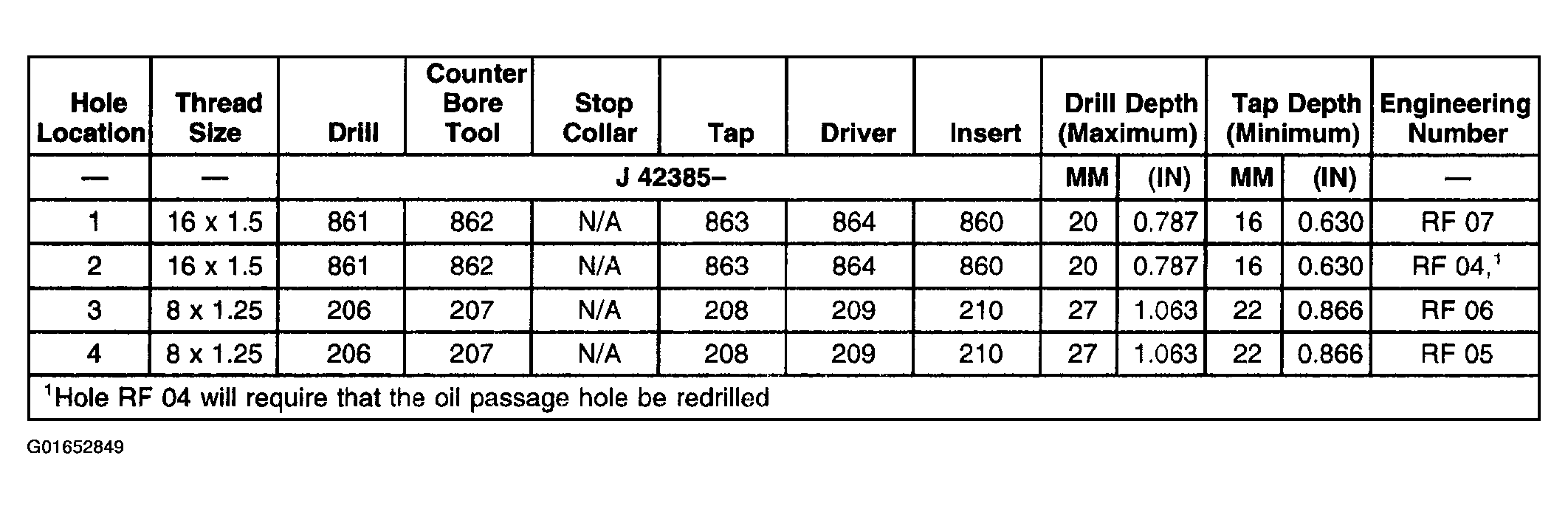

Thread Repair Specifications

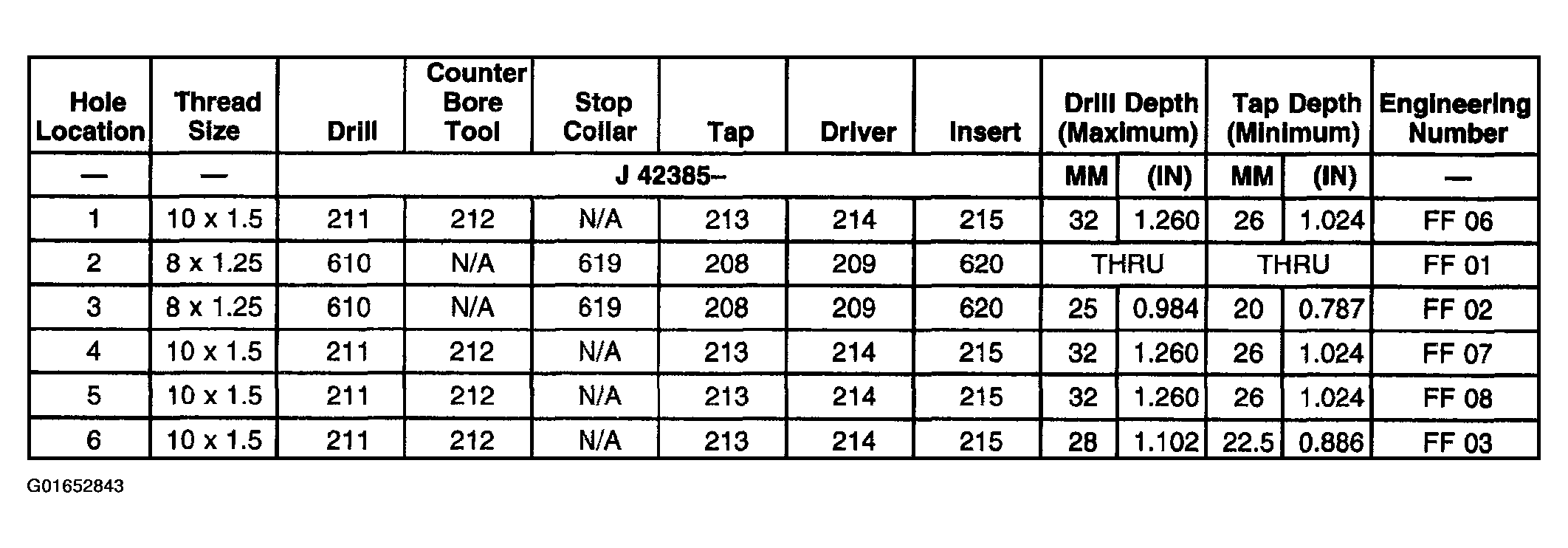

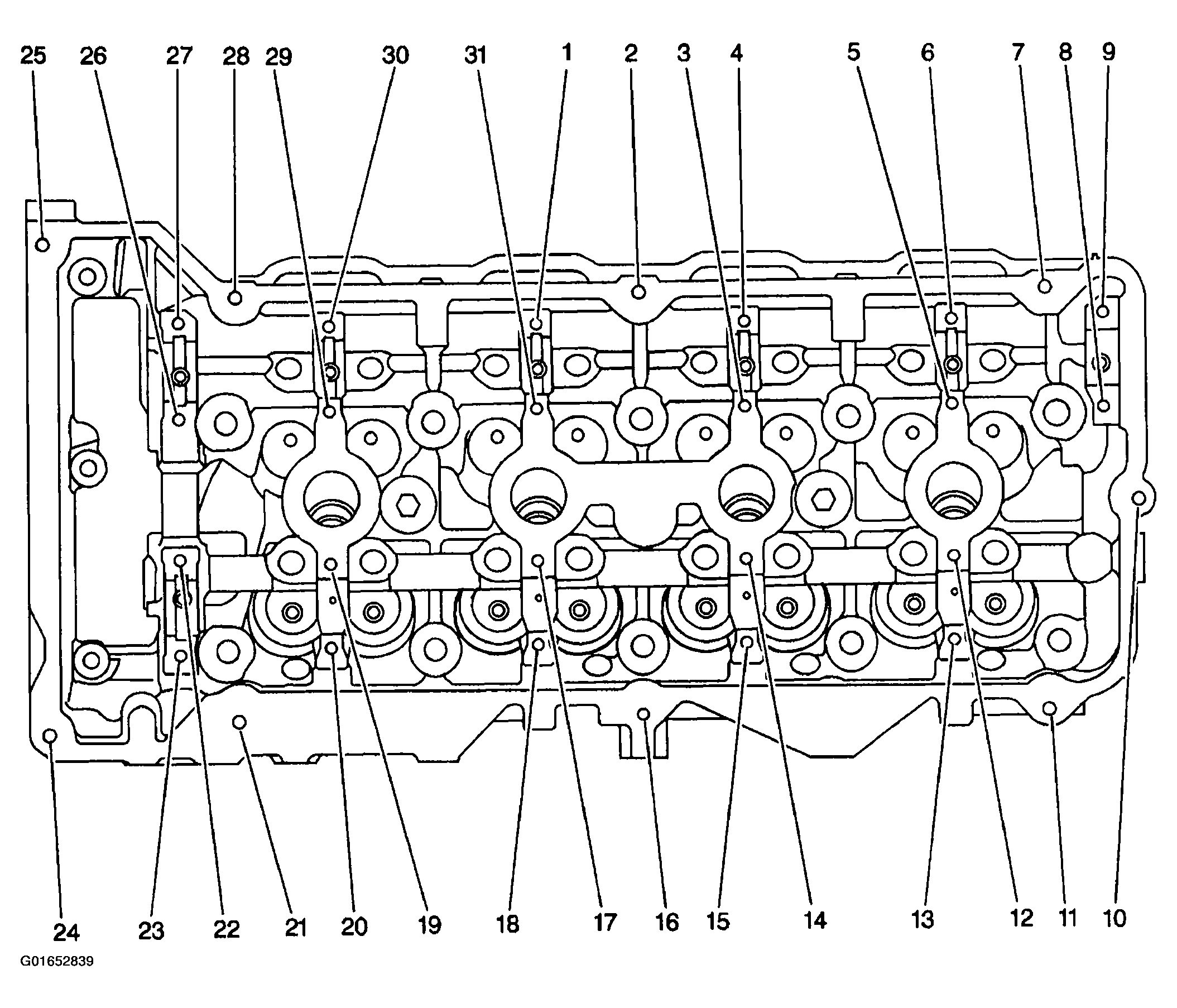

Fig 1: Left Cylinder Head Identification
Courtesy of GENERAL MOTORS CORP.

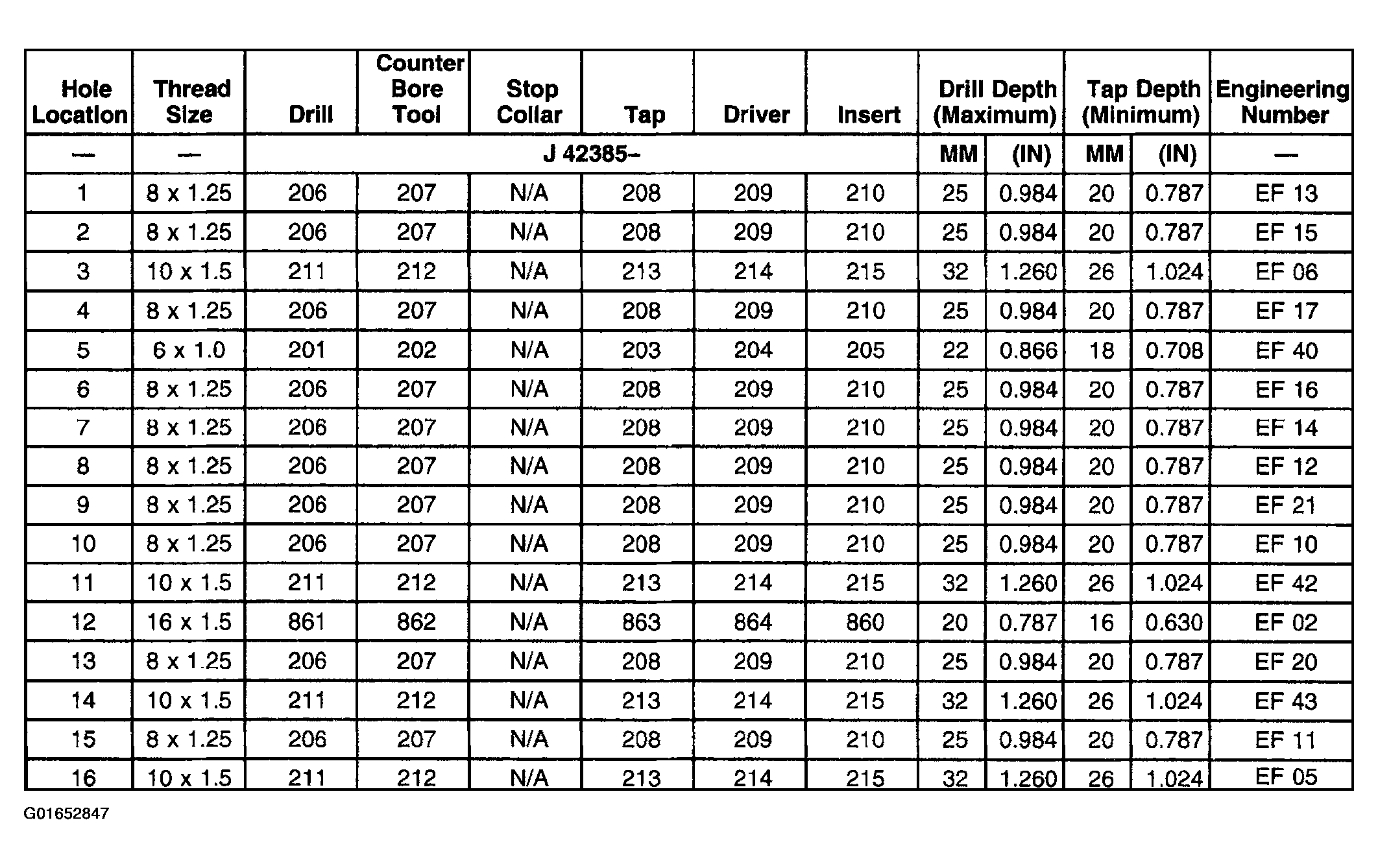

Fig 2: Left Cylinder Head Identification (Legend 1 Of 2)
Courtesy of GENERAL MOTORS CORP.

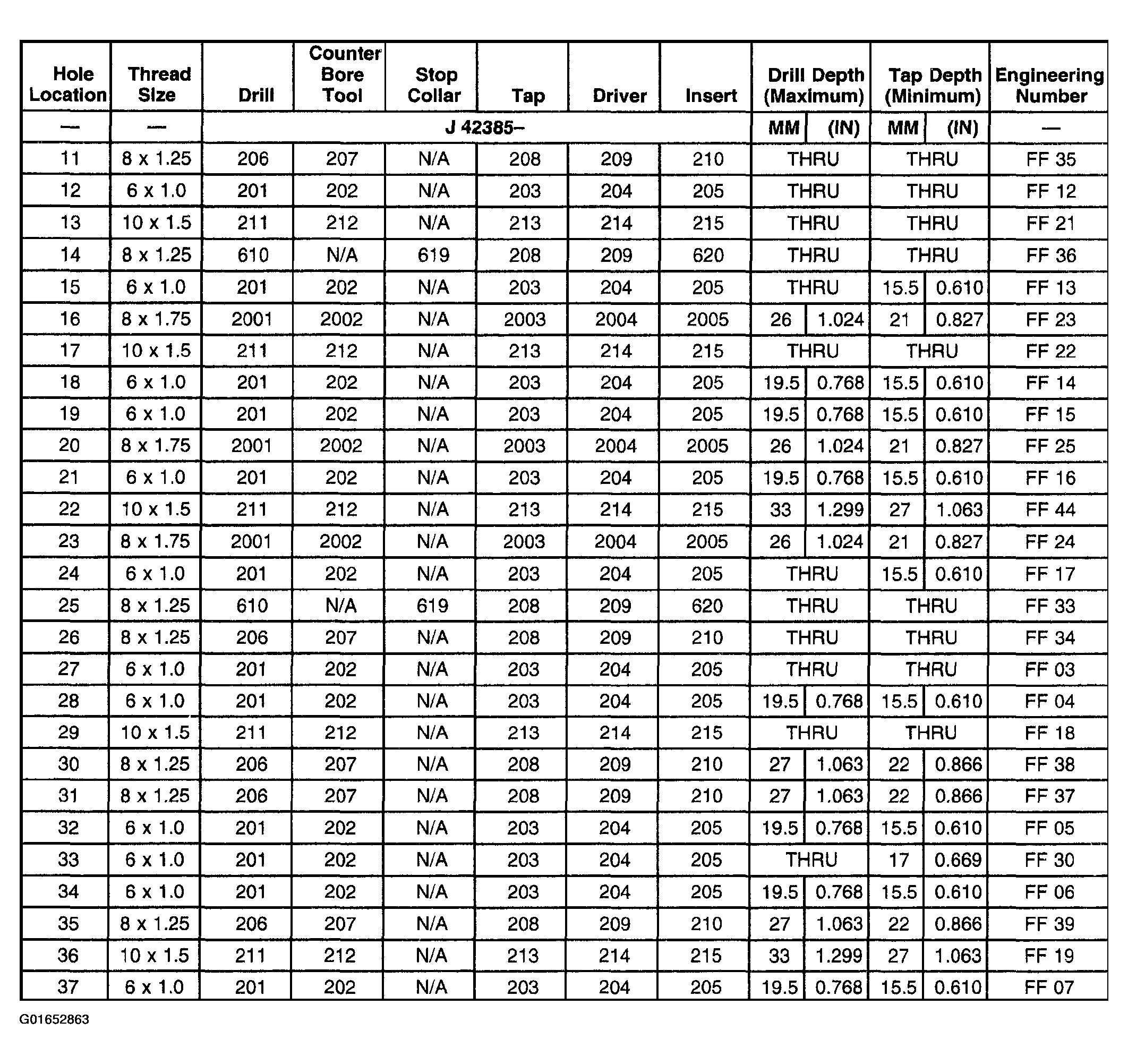

Fig 3: Left Cylinder Head Identification (Legend 2 Of 2)
Courtesy of GENERAL MOTORS CORP.

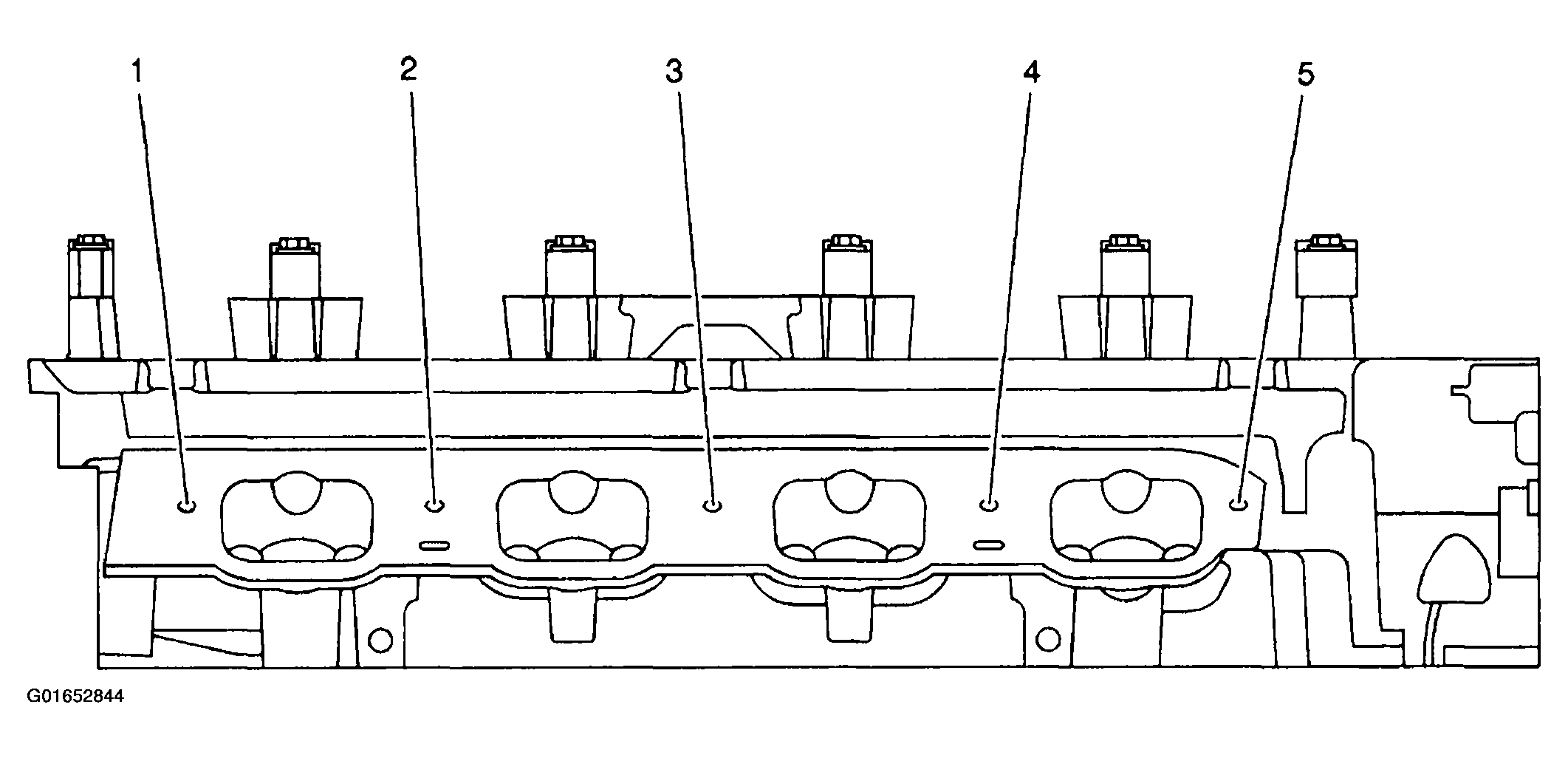

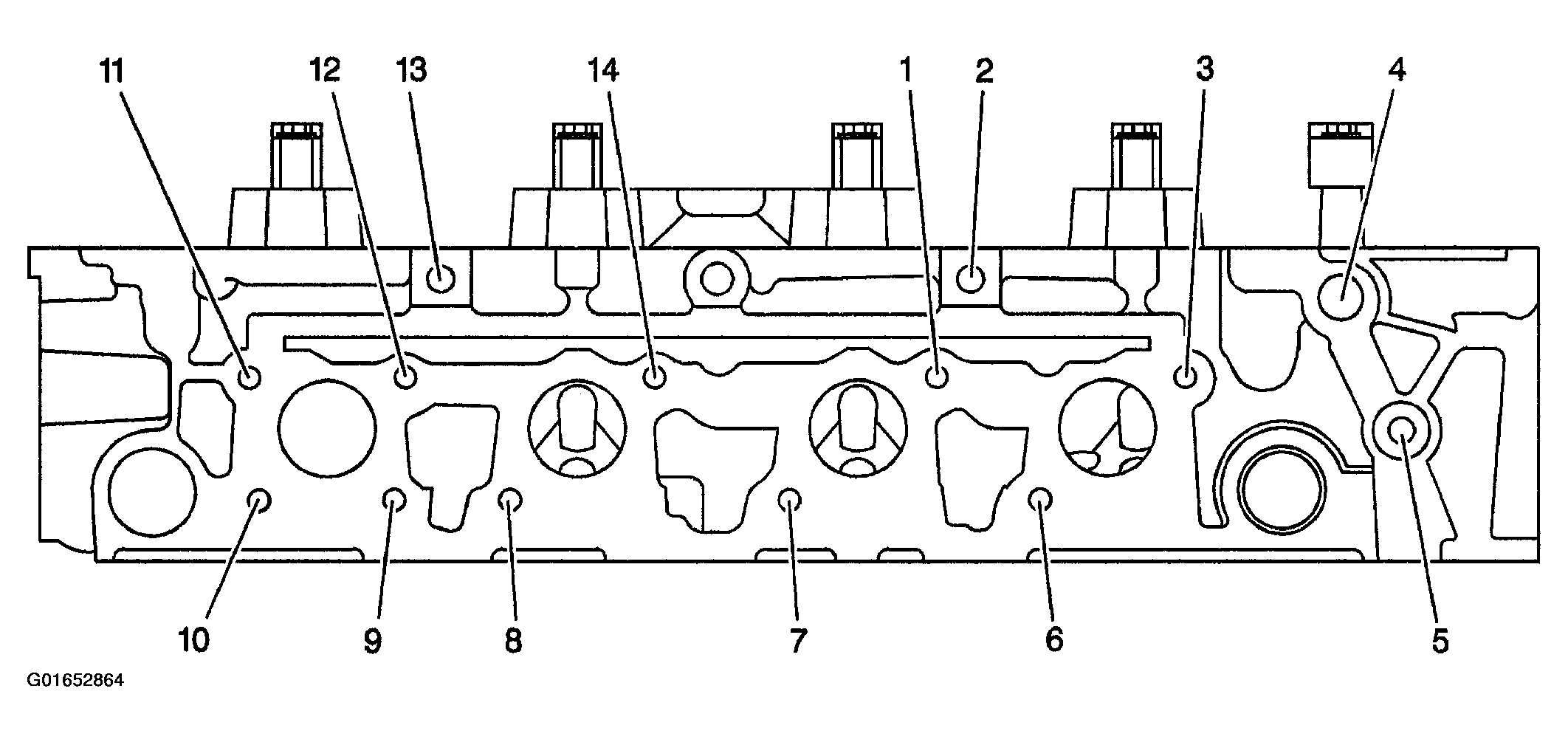

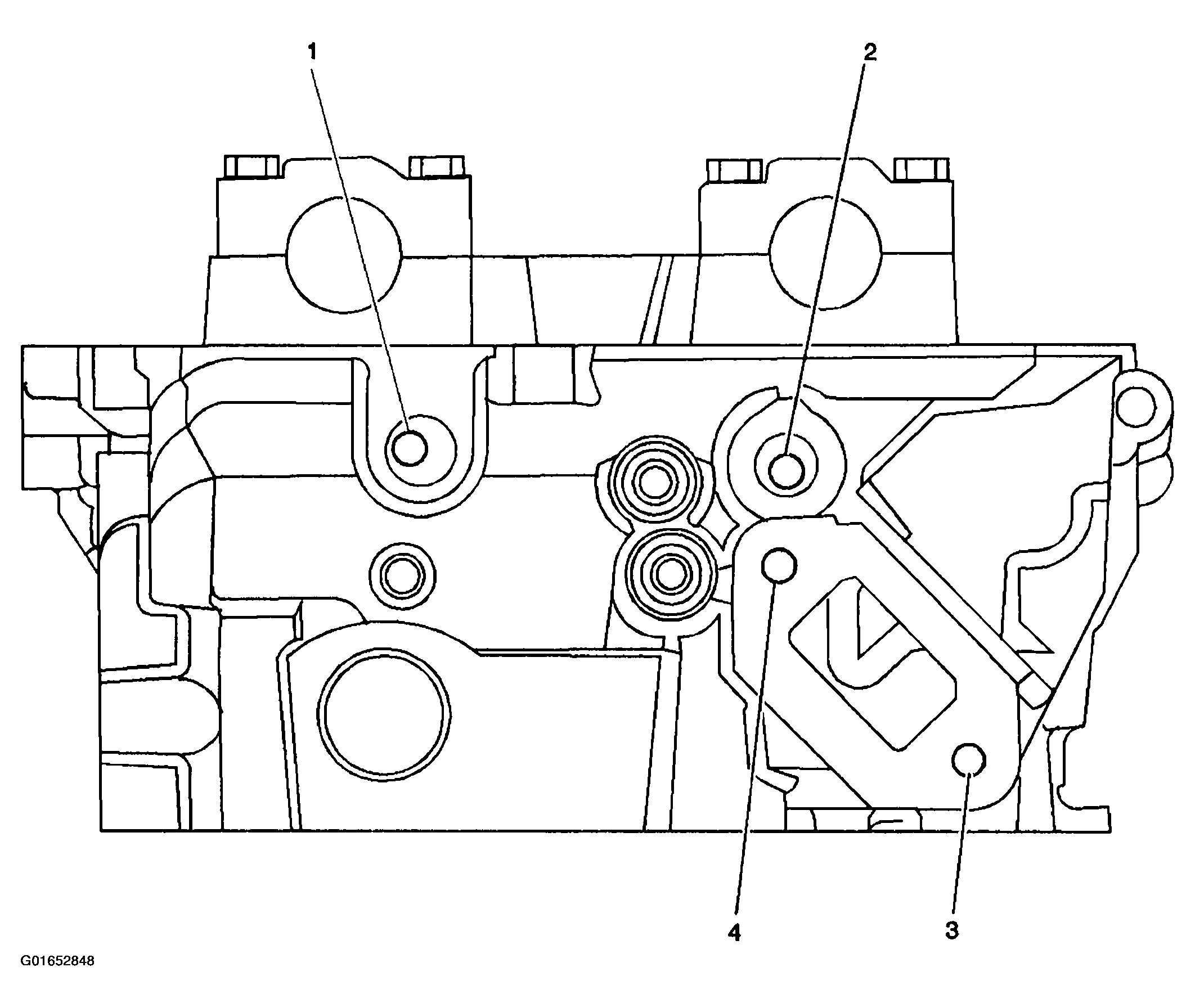

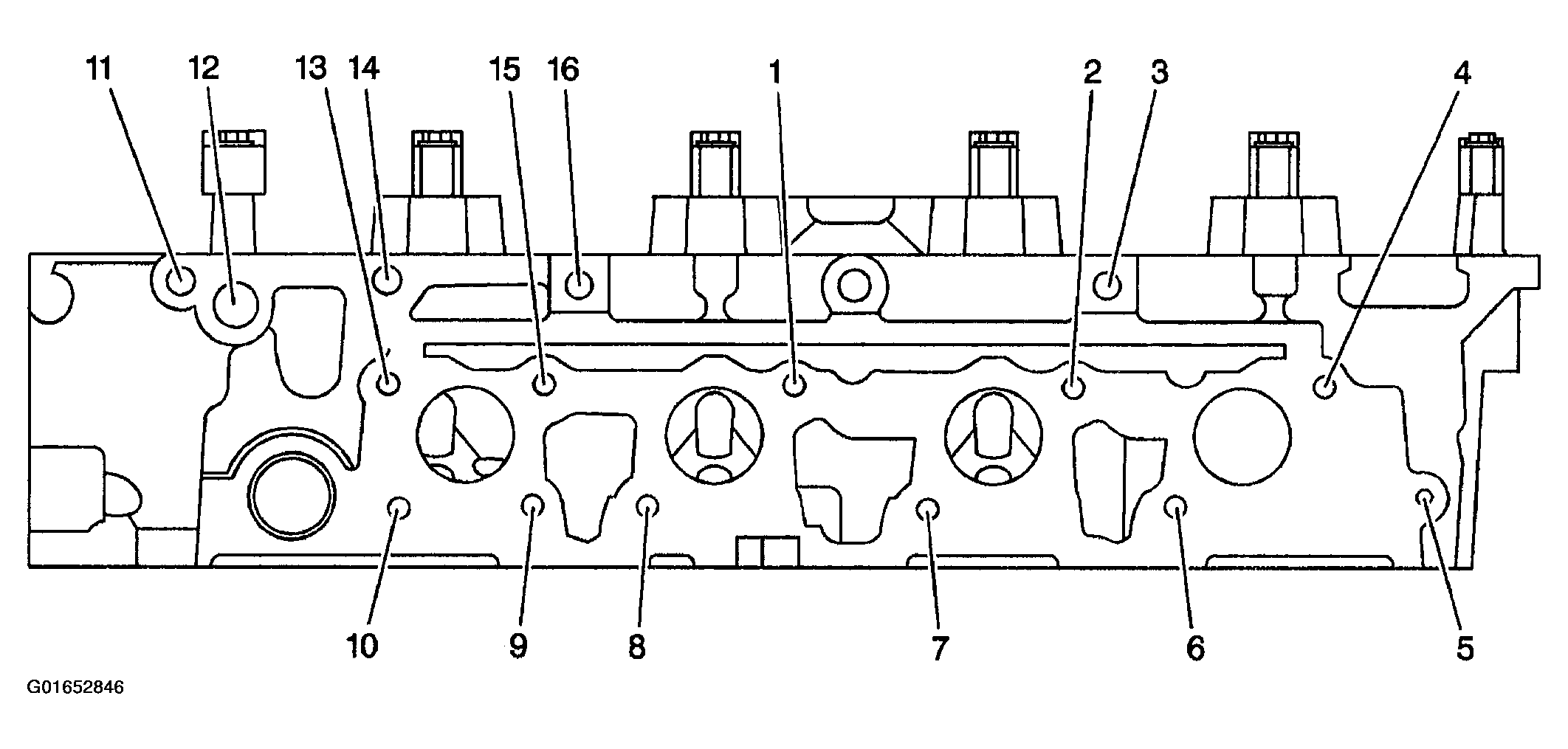

Fig 4: Left Cylinder Head Front Face
Courtesy of GENERAL MOTORS CORP.

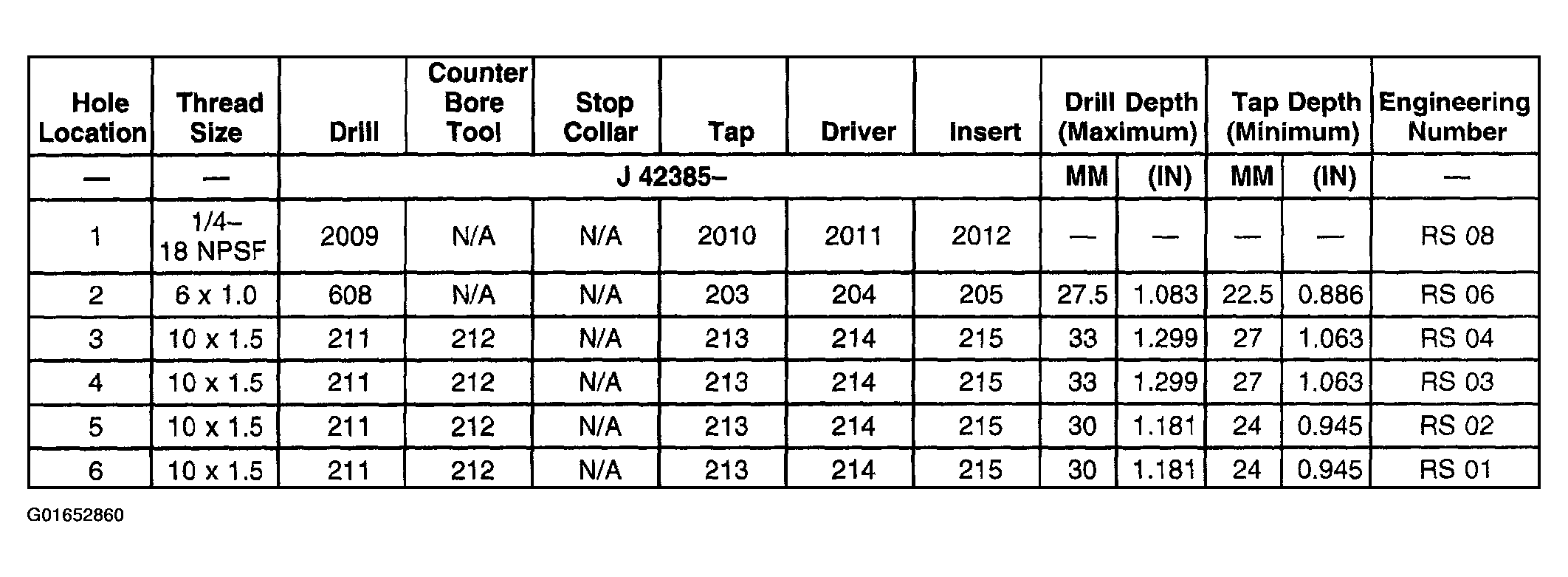

Fig 5: Left Cylinder Head Front Face (Legend)
Courtesy of GENERAL MOTORS CORP.

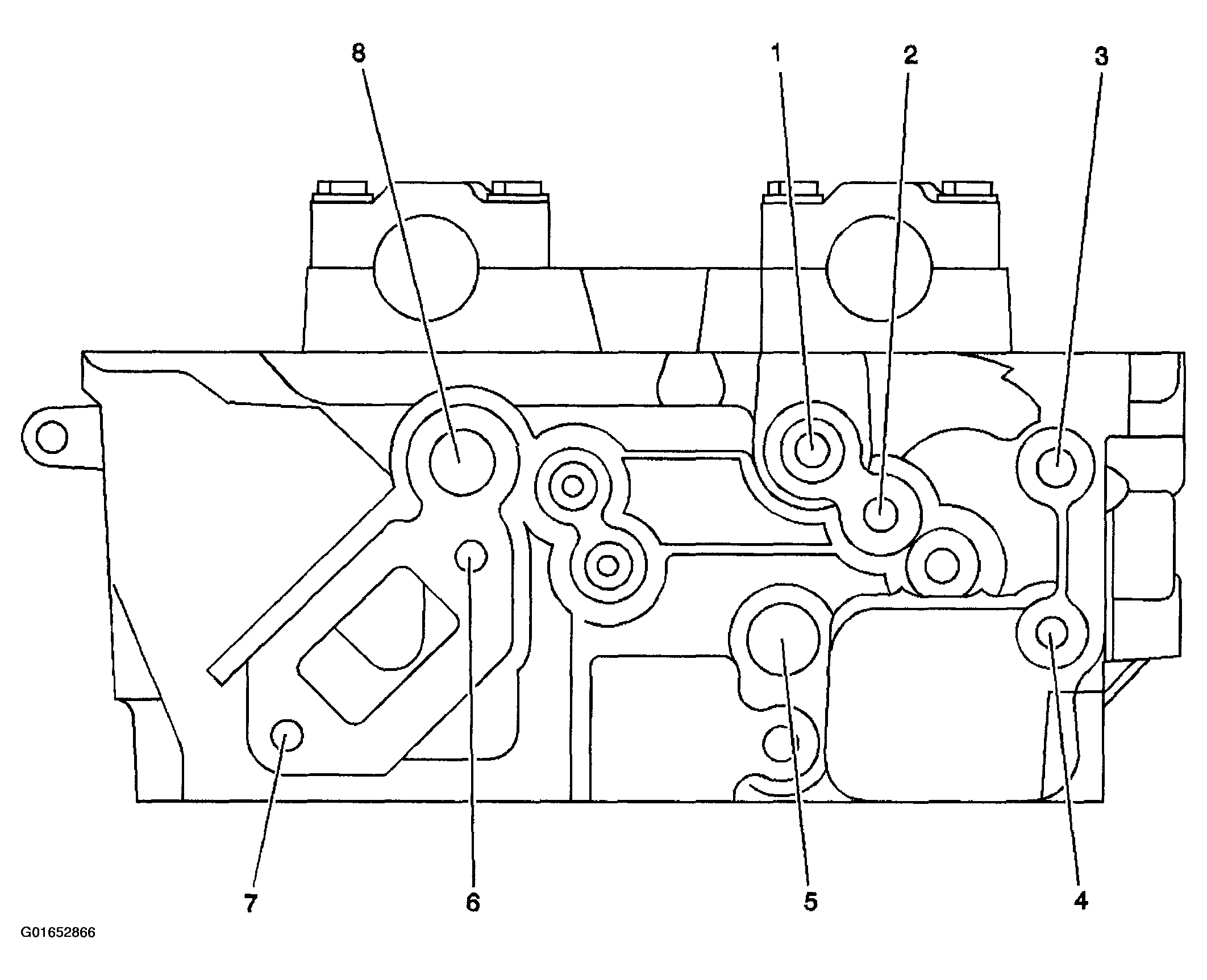

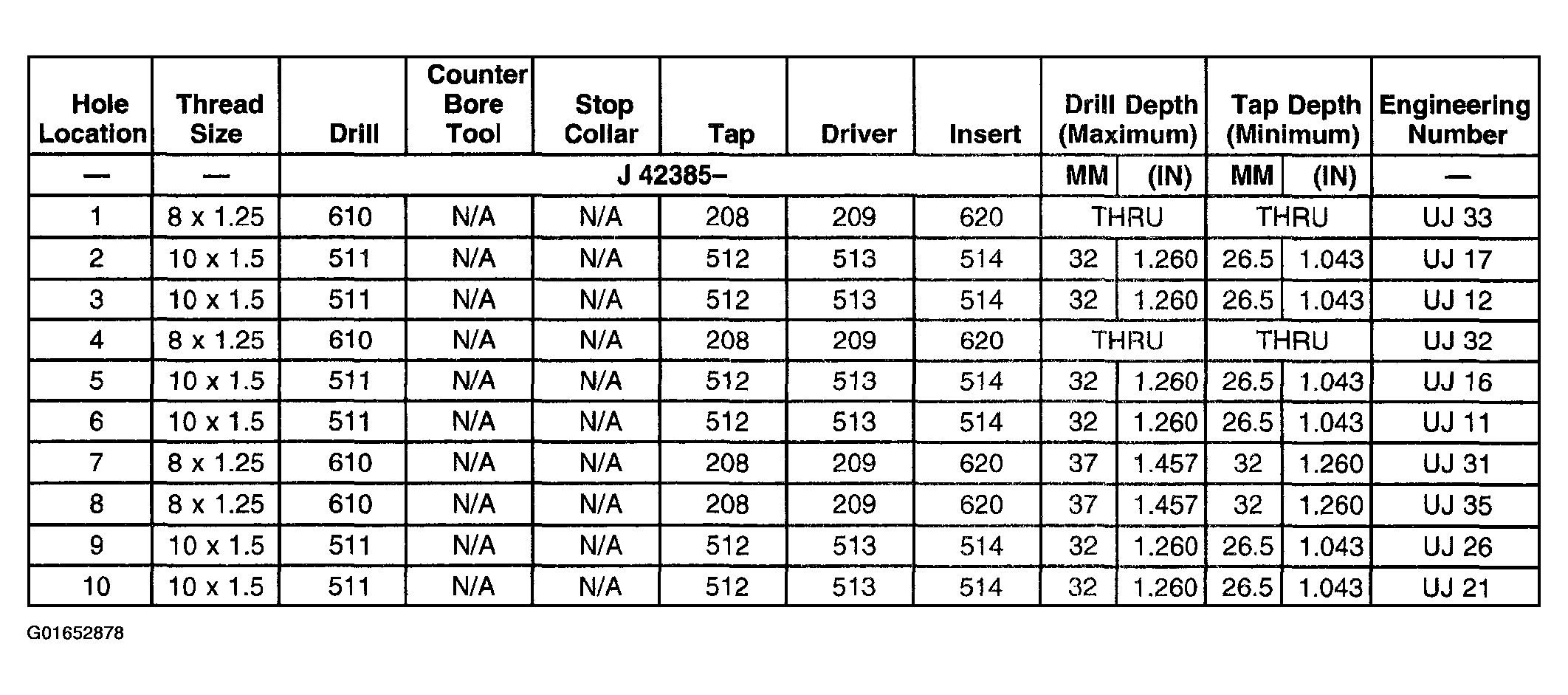

Fig 6: Left Cylinder Head Intake Face
Courtesy of GENERAL MOTORS CORP.
Fig 7: Left Cylinder Head Intake Face (Legend)
Courtesy of GENERAL MOTORS CORP.

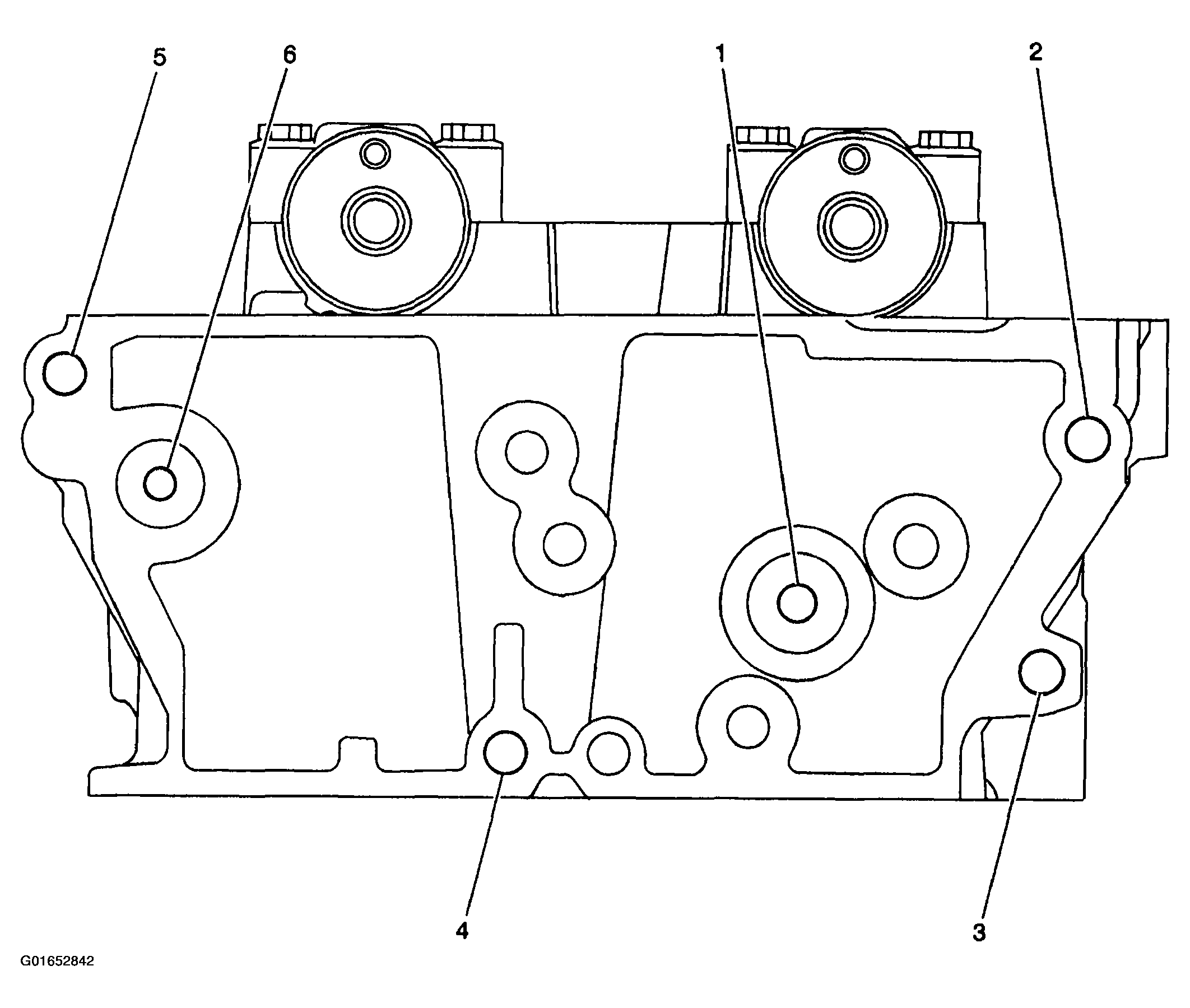

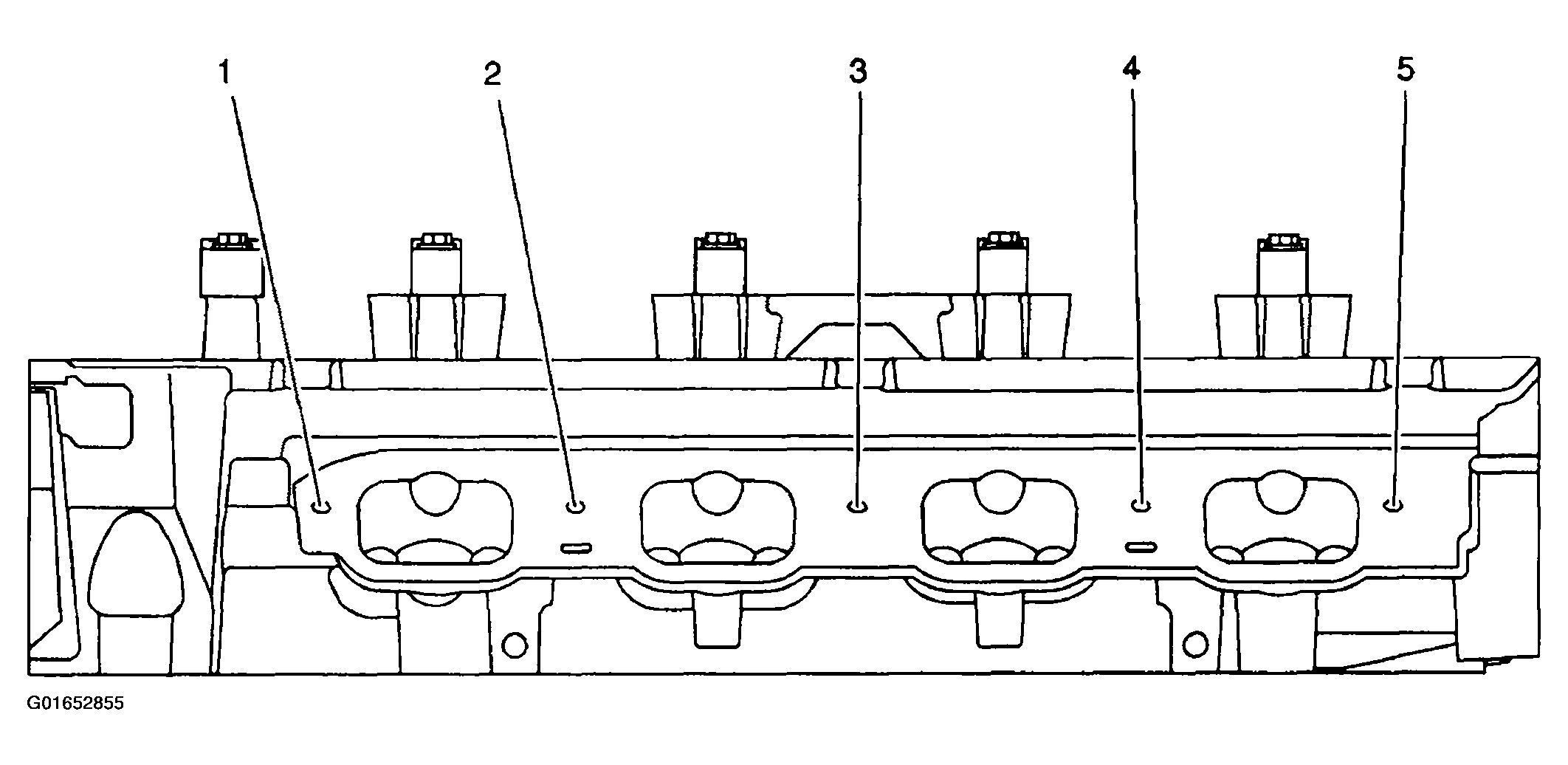

Fig 8: Left Cylinder Head Exhaust Face
Courtesy of GENERAL MOTORS CORP.
Fig 9: Left Cylinder Head Exhaust Face (Legend)
Courtesy of GENERAL MOTORS CORP.
Fig 10: Left Cylinder Head Rear Face
Courtesy of GENERAL MOTORS CORP.
Fig 11: Left Cylinder Head Rear Face (Legend)
Courtesy of GENERAL MOTORS CORP.

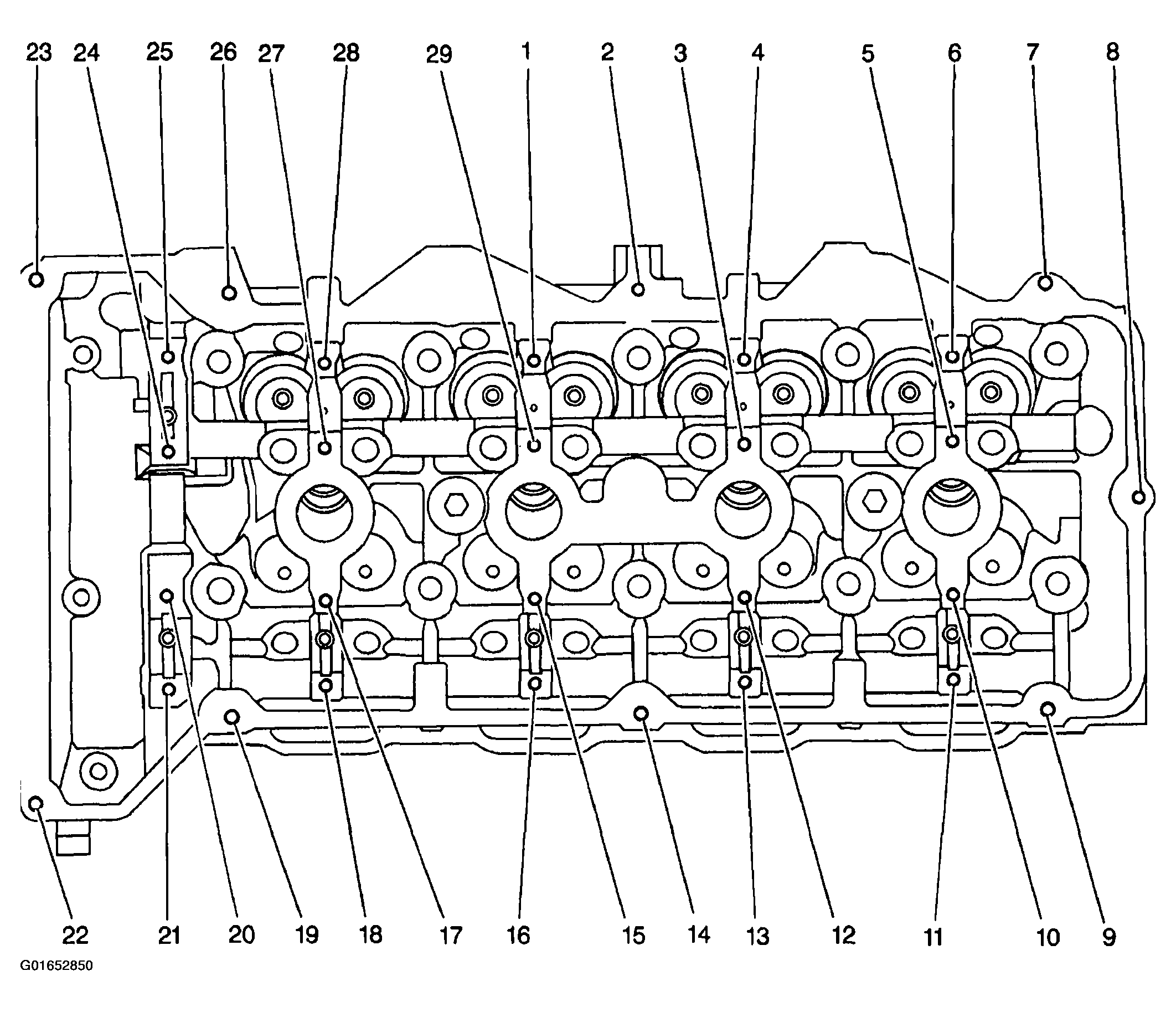

Fig 12: Right Cylinder Head Camshaft Cover Face
Courtesy of GENERAL MOTORS CORP.

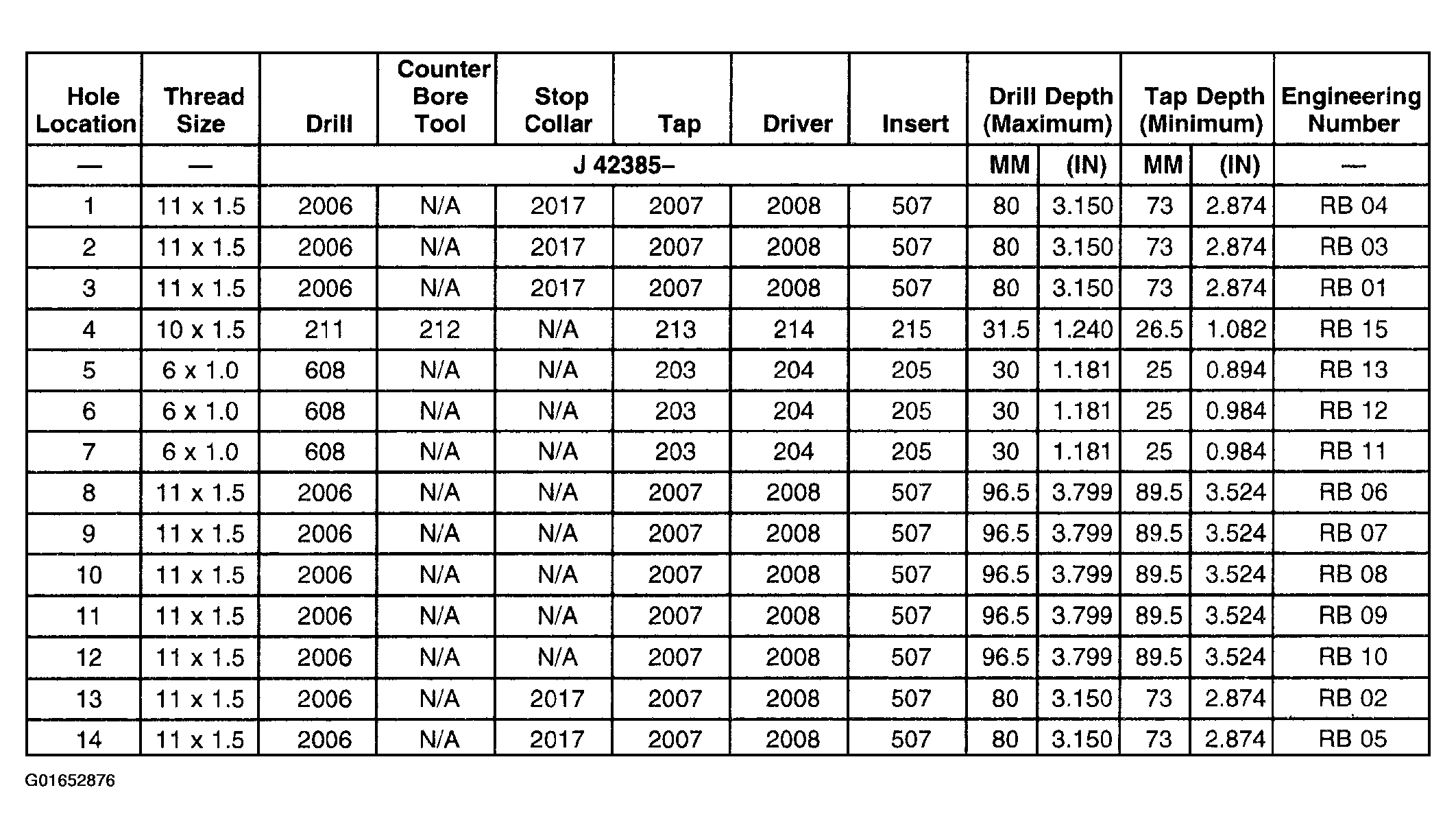

Fig 13: Right Cylinder Head Camshaft Cover Face (Legend 1 Of 2)
Courtesy of GENERAL MOTORS CORP.
Fig 14: Right Cylinder Head Camshaft Cover Face (2 Of 2Legend)
Courtesy of GENERAL MOTORS CORP.

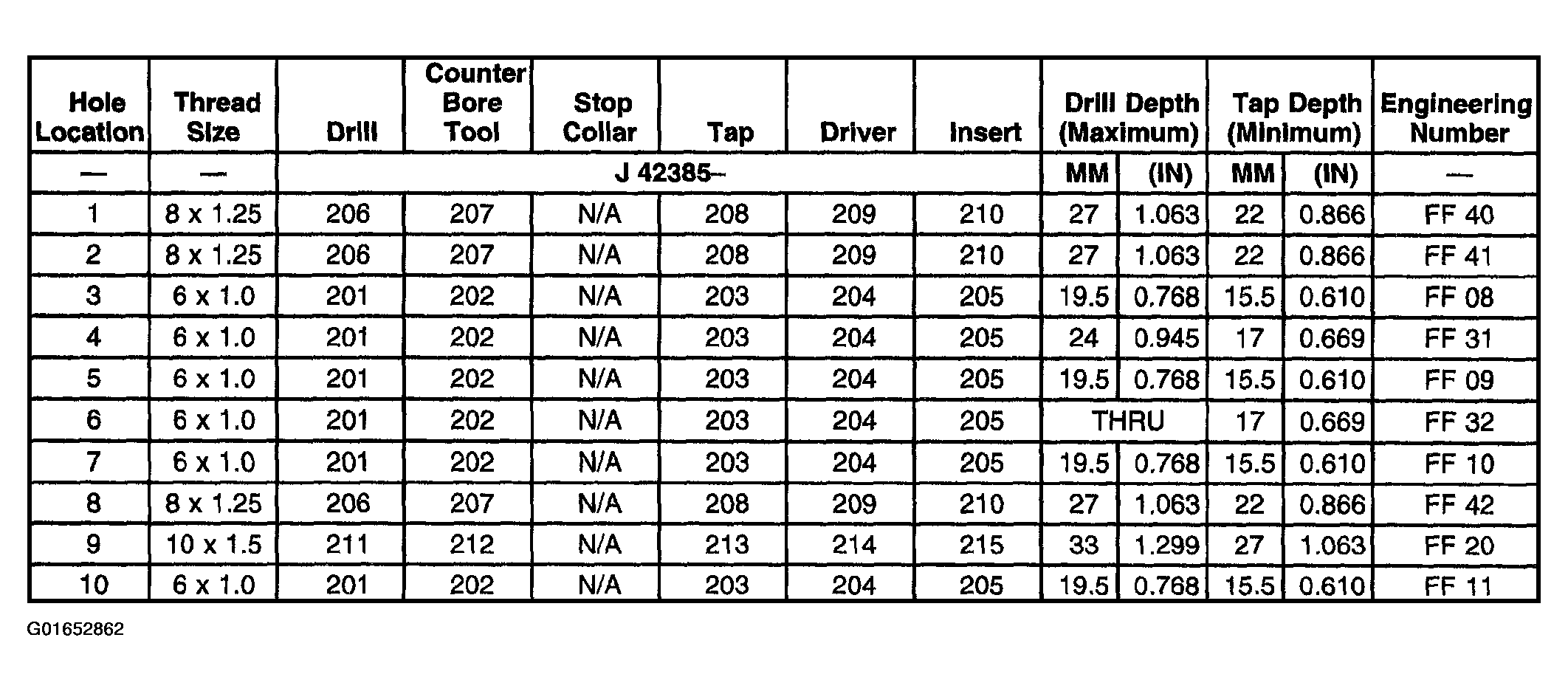

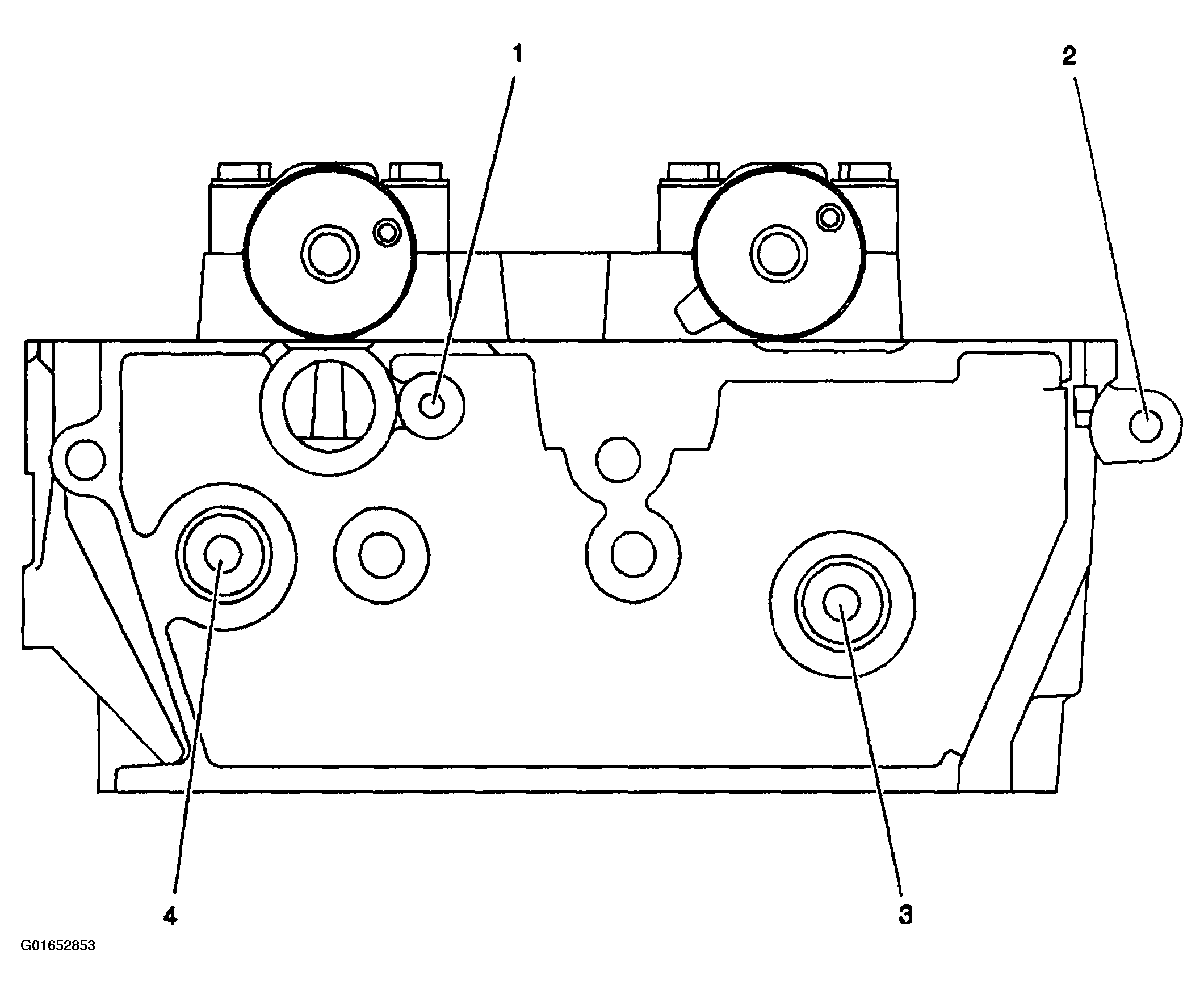

Fig 15: Right Cylinder Head Front Face
Courtesy of GENERAL MOTORS CORP.
Fig 16: Right Cylinder Head Front Face (Legend)
Courtesy of GENERAL MOTORS CORP.

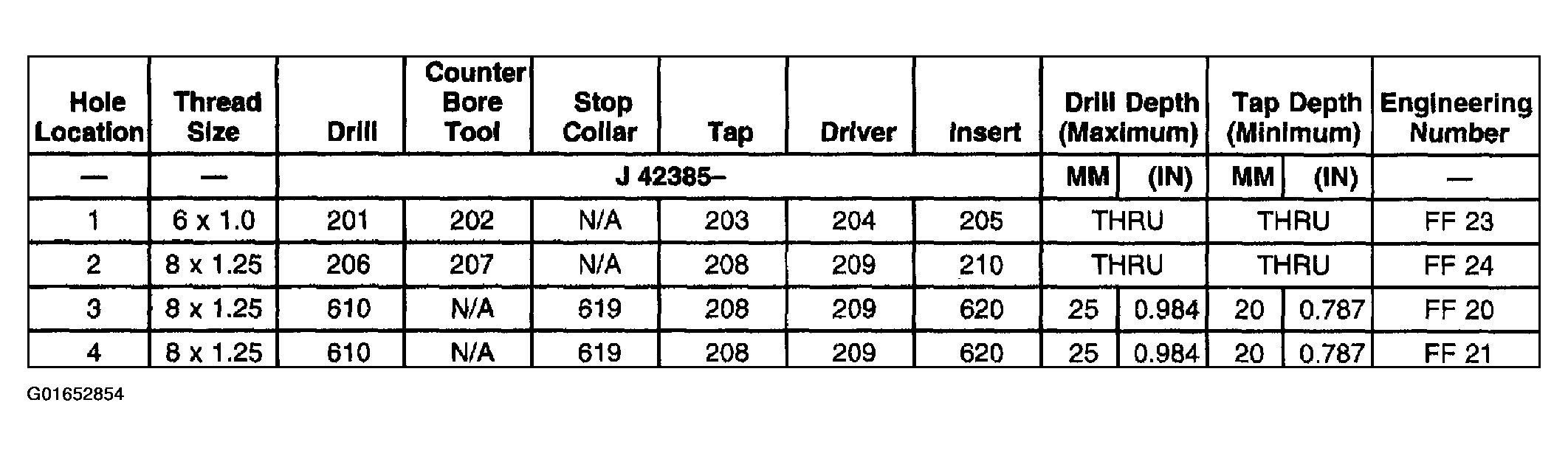

Fig 17: Right Cylinder Head Intake Face
Courtesy of GENERAL MOTORS CORP.
Fig 18: Right Cylinder Head Intake Face (Legend)
Courtesy of GENERAL MOTORS CORP.

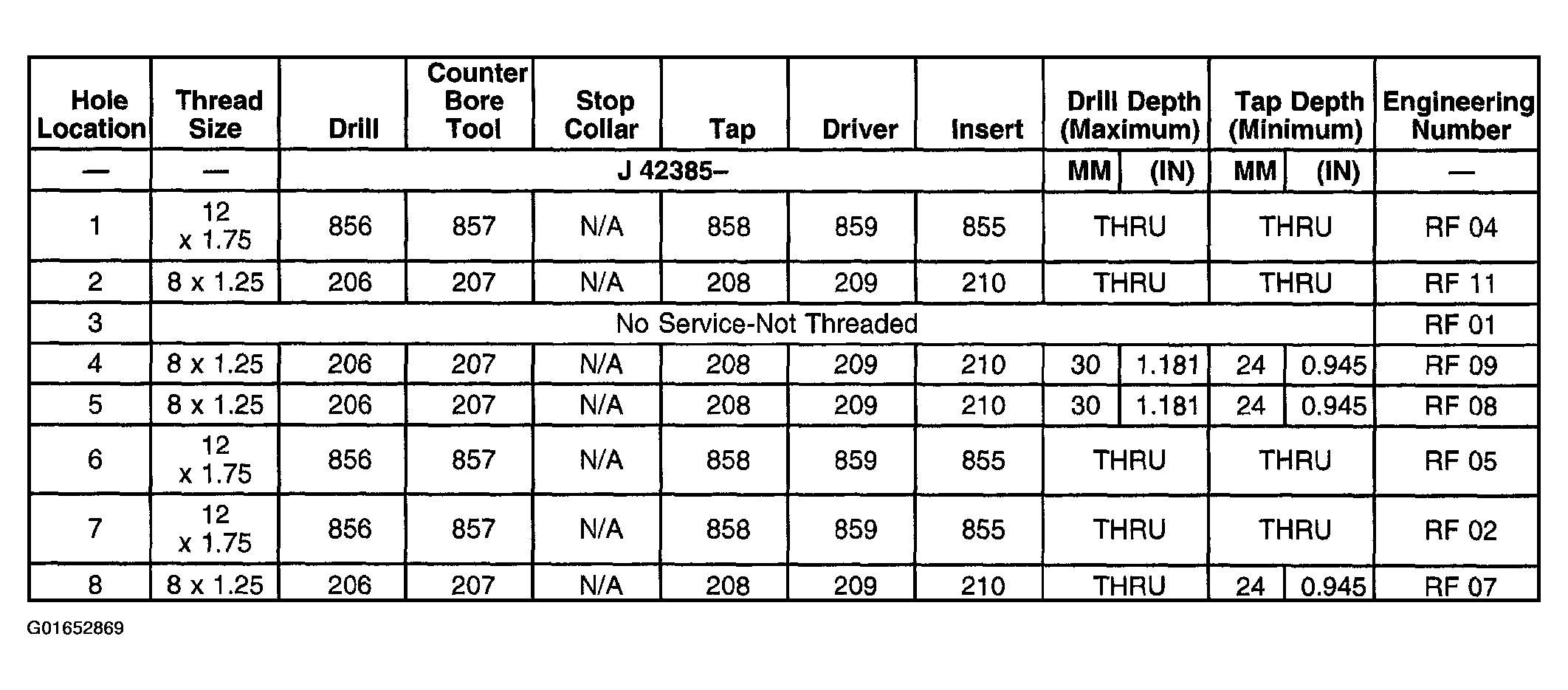

Fig 19: Right Cylinder Head Exhaust Face
Courtesy of GENERAL MOTORS CORP.
Fig 20: Right Cylinder Head Exhaust Face (Legend)
Courtesy of GENERAL MOTORS CORP.
Fig 21: Right Cylinder Head Rear Face
Courtesy of GENERAL MOTORS CORP.
Fig 22: Right Cylinder Head Rear Face (Legend)
Courtesy of GENERAL MOTORS CORP.

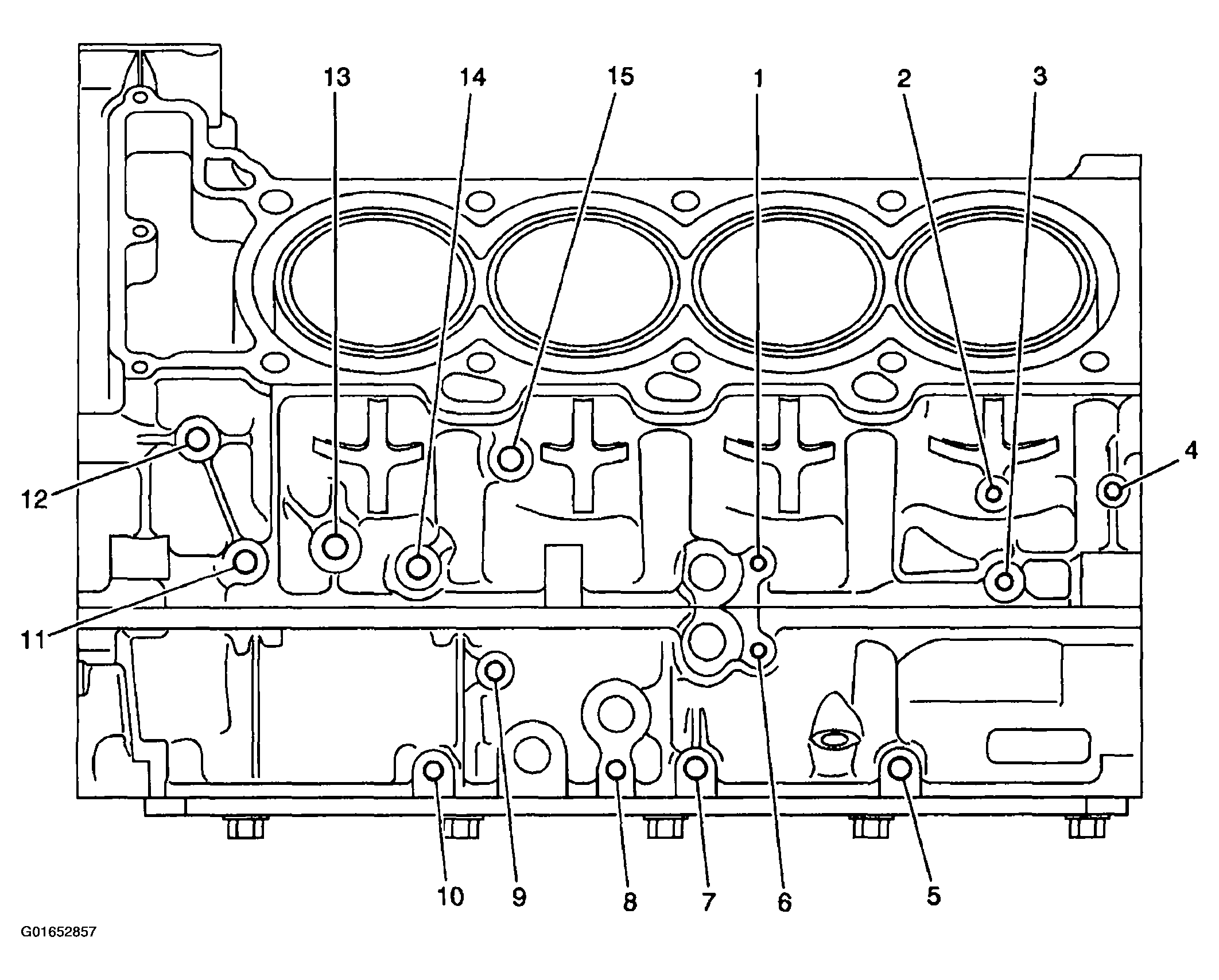

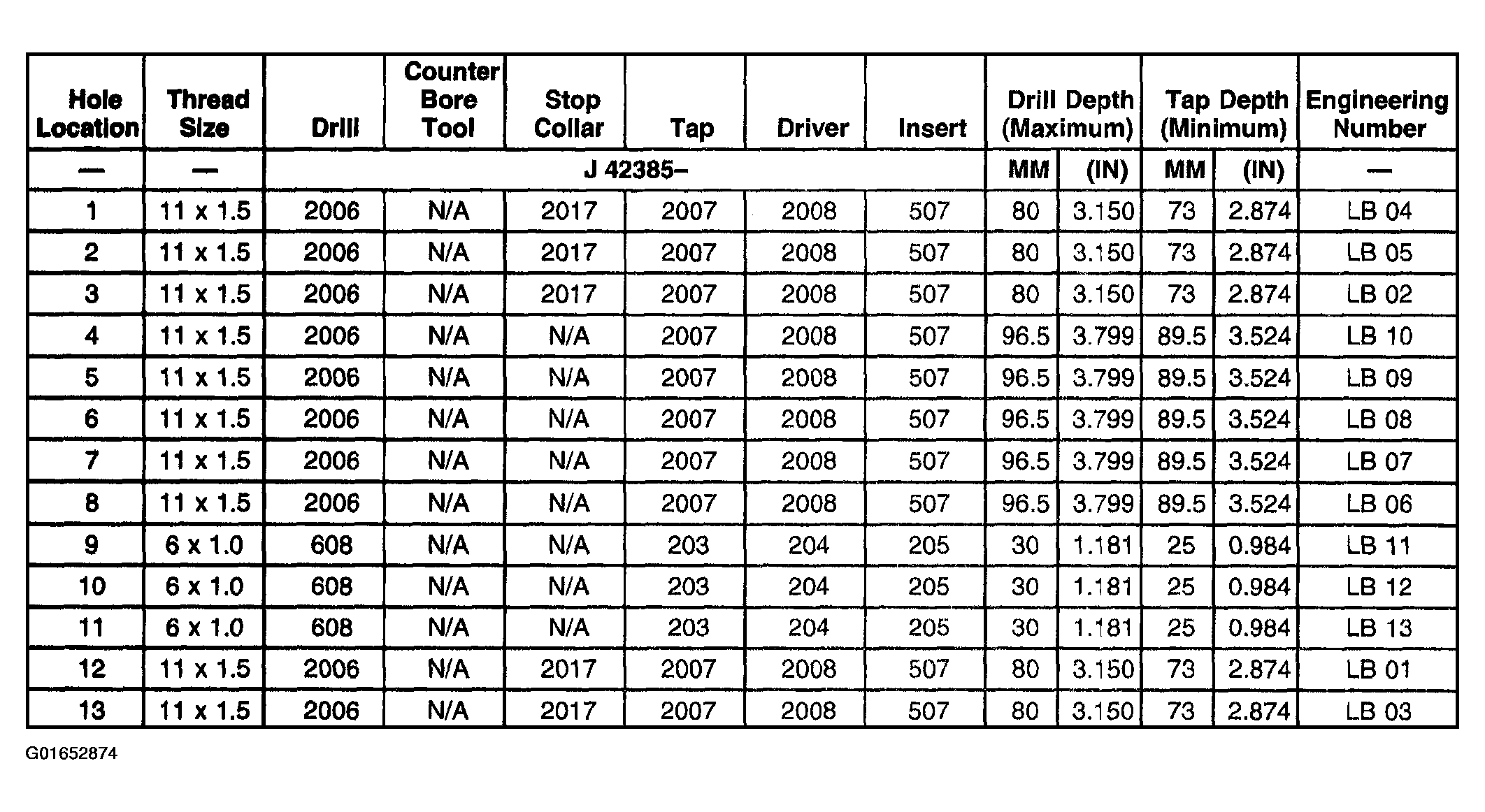

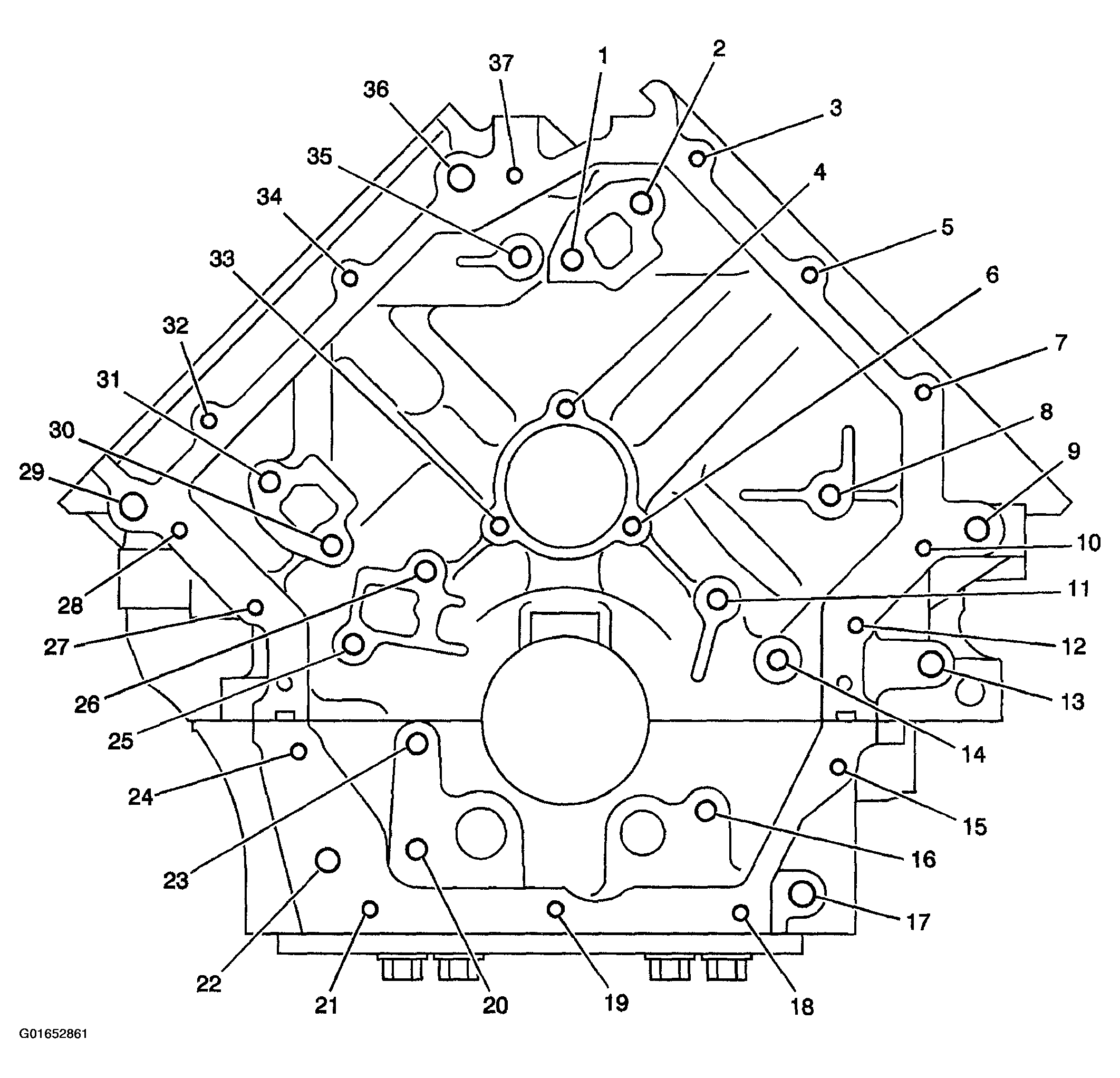

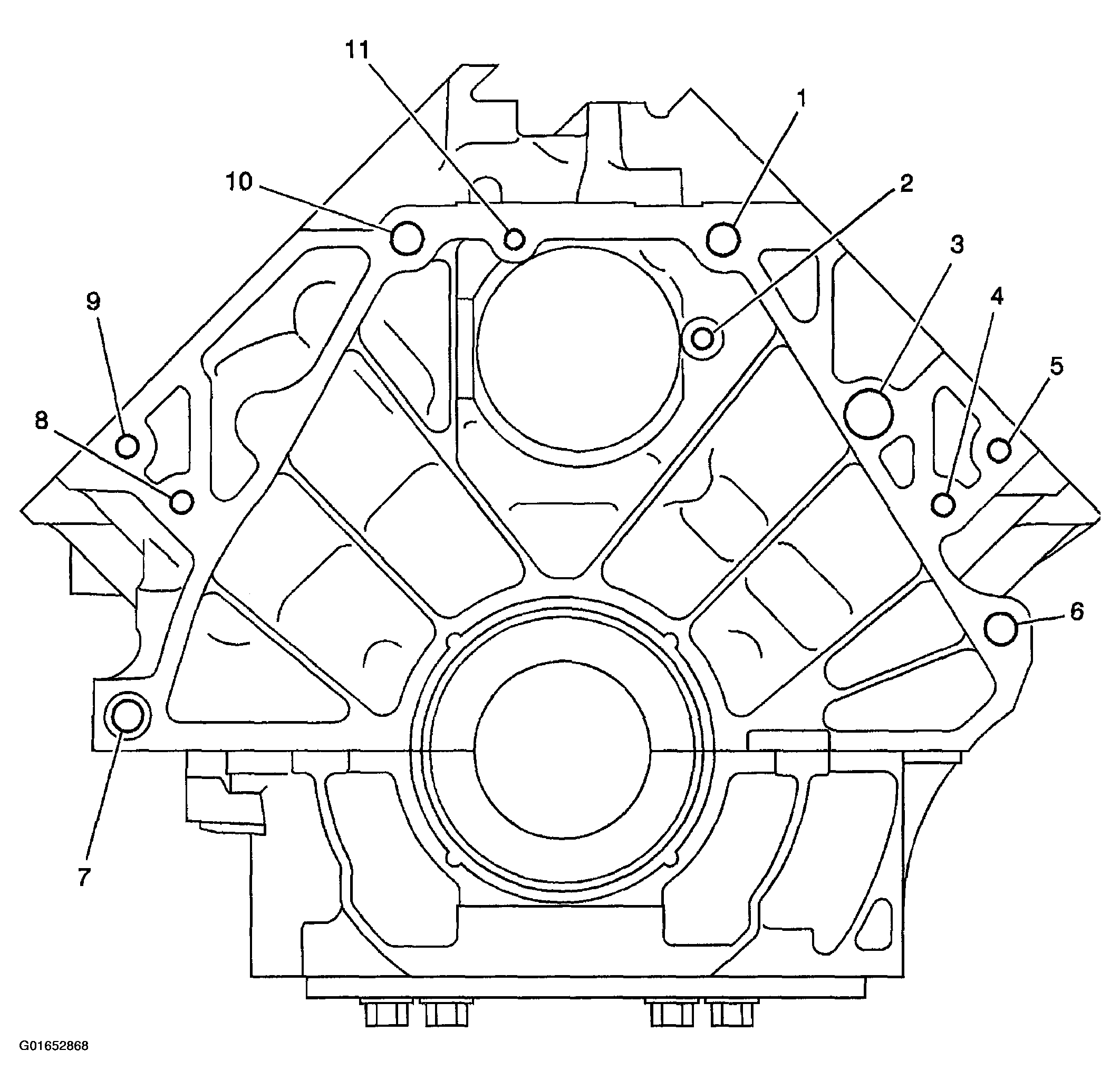

Fig 23: Engine Block Front
Courtesy of GENERAL MOTORS CORP.

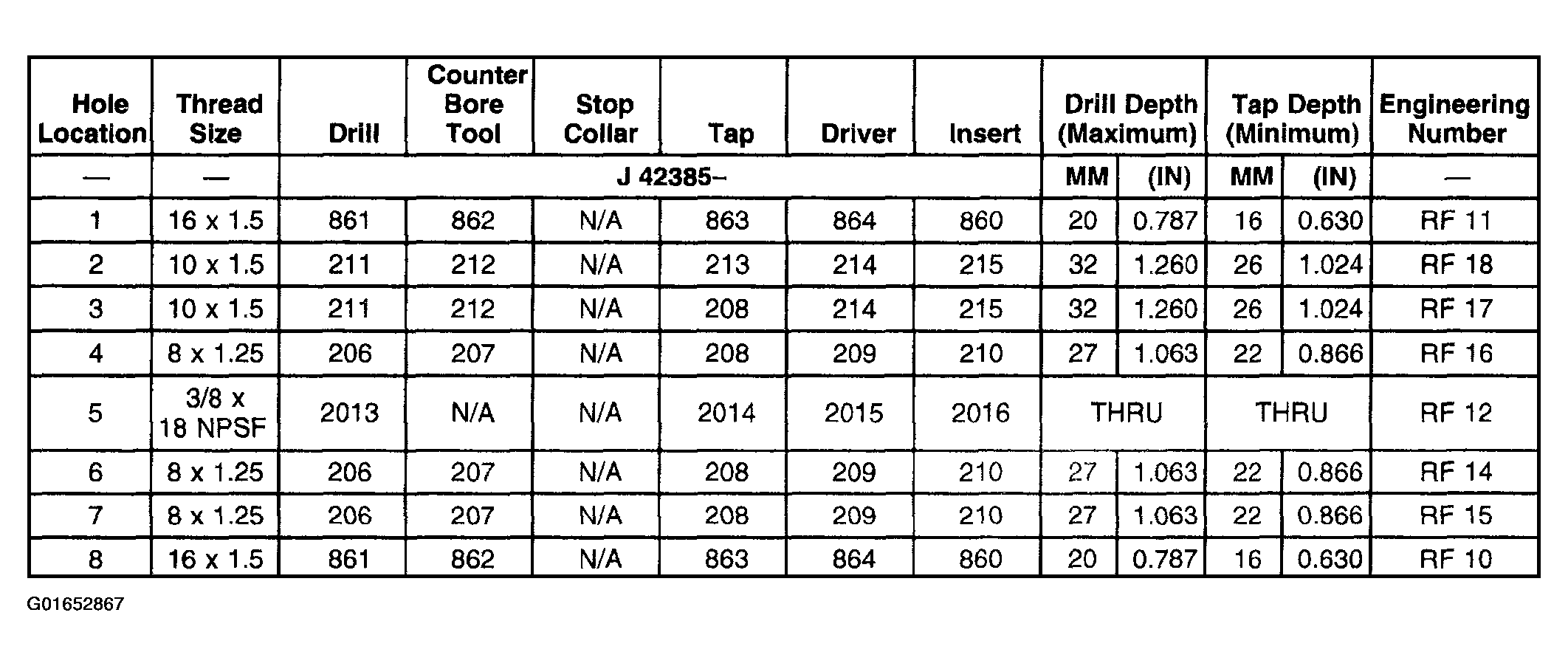

Fig 24: Engine Block Front (Legend 1 Of 2)
Courtesy of GENERAL MOTORS CORP.

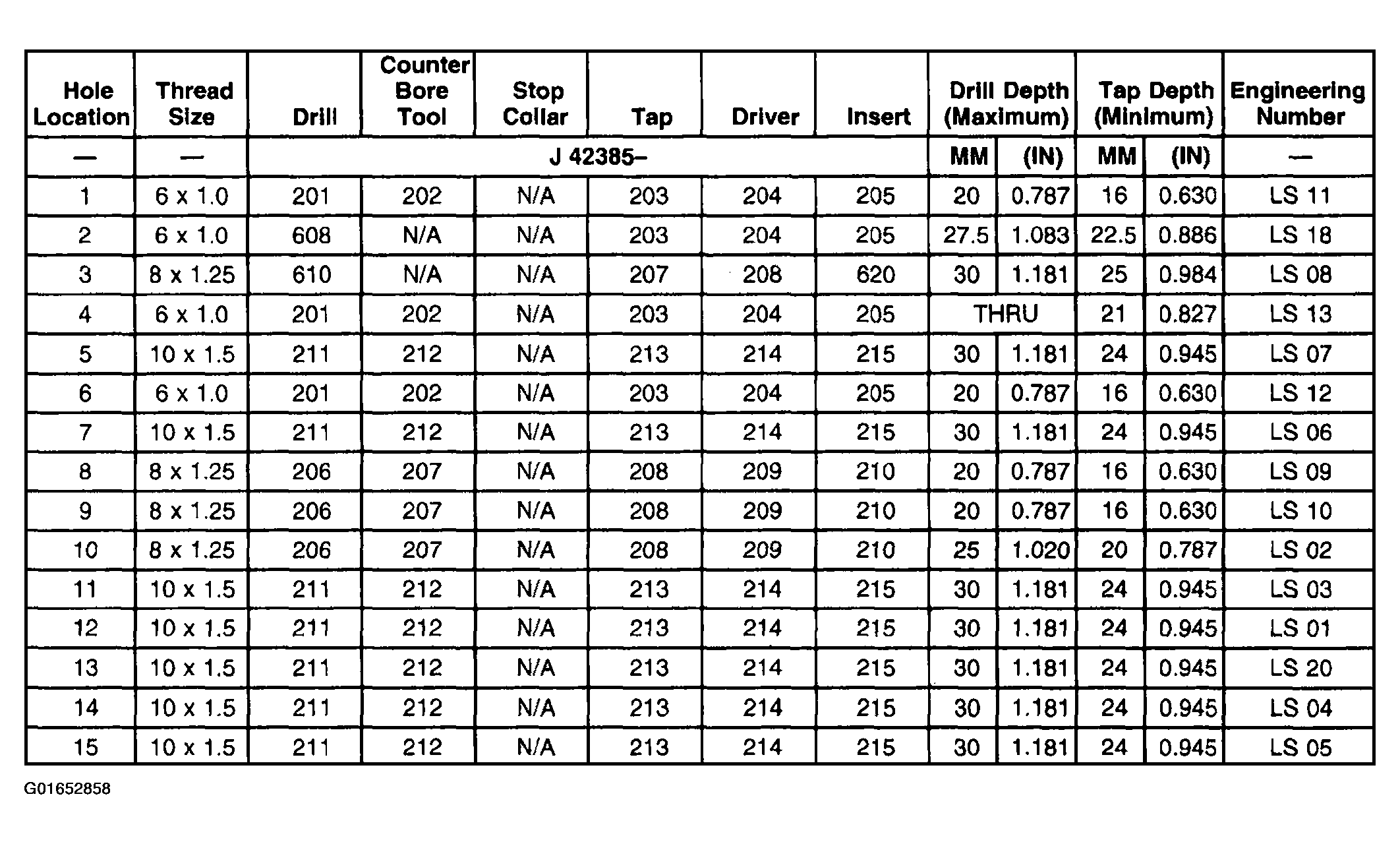

Fig 25: Engine Block Front (Legend 2 Of 2)
Courtesy of GENERAL MOTORS CORP.

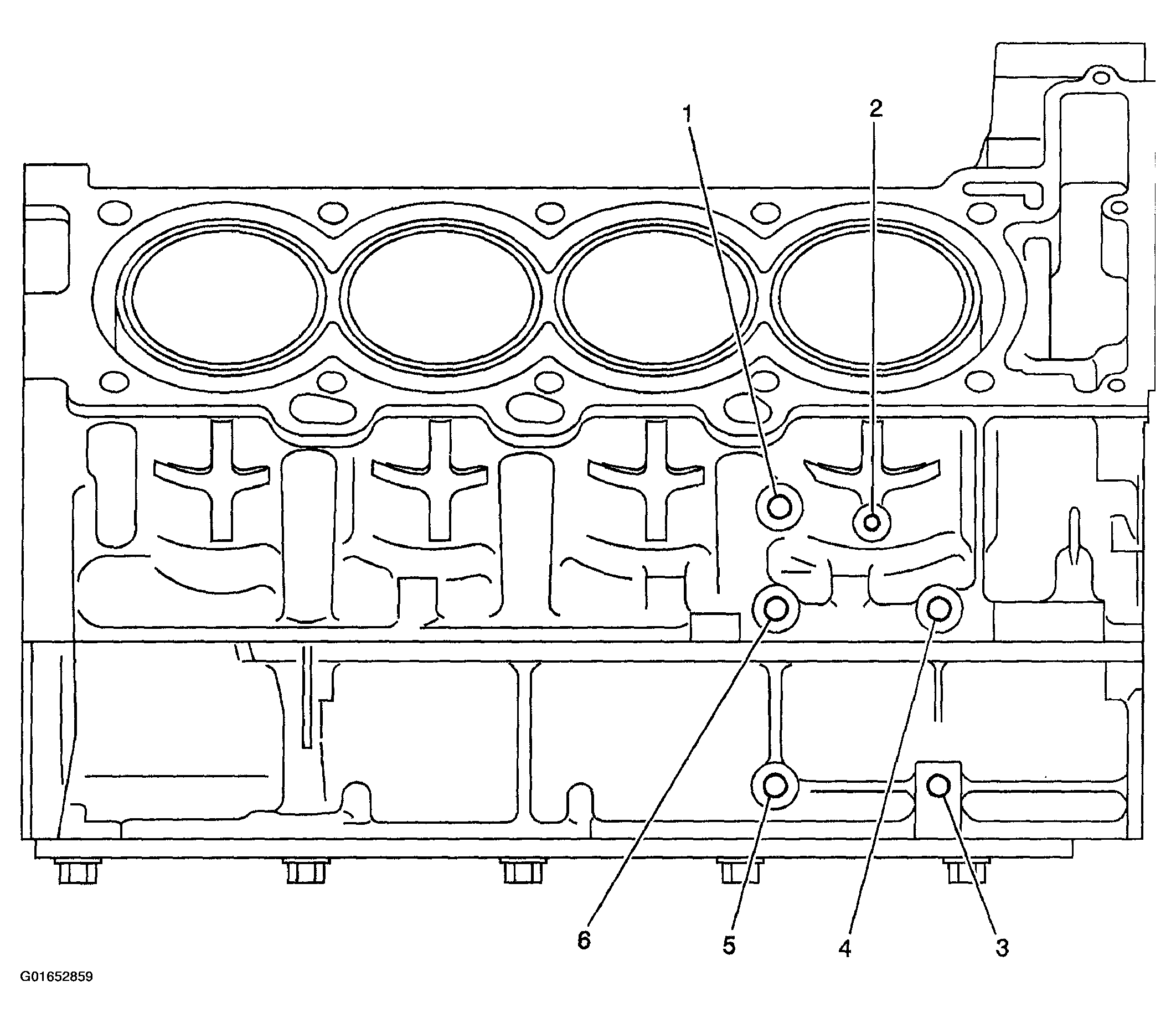

Fig 26: Engine Block Left Side
Courtesy of GENERAL MOTORS CORP.
Fig 27: Engine Block Left Side (Legend)
Courtesy of GENERAL MOTORS CORP.
Fig 28: Engine Block Right Side
Courtesy of GENERAL MOTORS CORP.
Fig 29: Engine Block Right Side (Legend)
Courtesy of GENERAL MOTORS CORP.
Fig 30: Engine Block Rear
Courtesy of GENERAL MOTORS CORP.
Fig 31: Engine Block Rear (Legend 1 Of 2)
Courtesy of GENERAL MOTORS CORP.
Fig 32: Engine Block Rear (Legend 2 Of 2)
Courtesy of GENERAL MOTORS CORP.

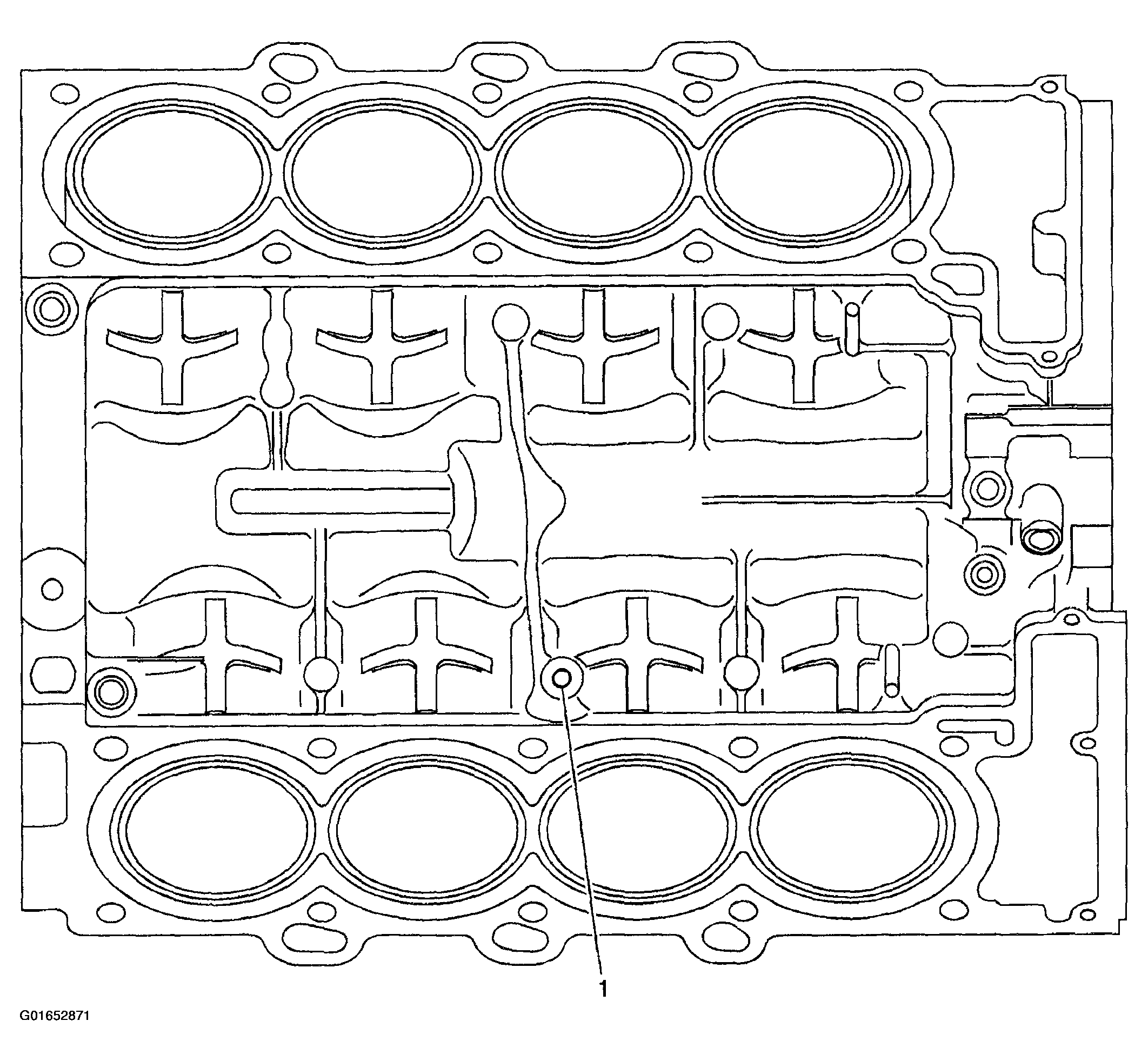

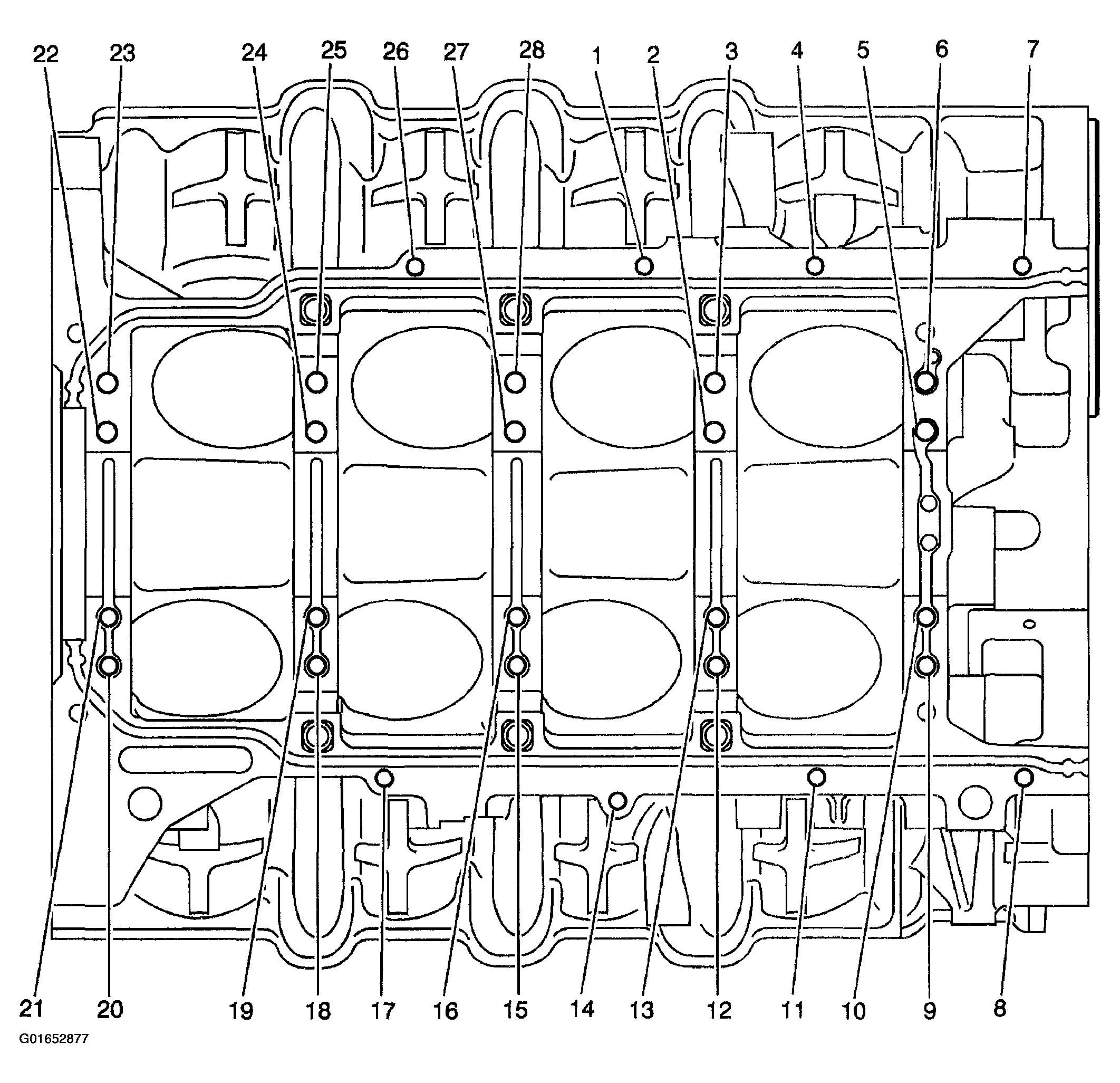

Fig 33: Engine Block Top
Courtesy of GENERAL MOTORS CORP.
Fig 34: Engine Block Top (Legend)
Courtesy of GENERAL MOTORS CORP.

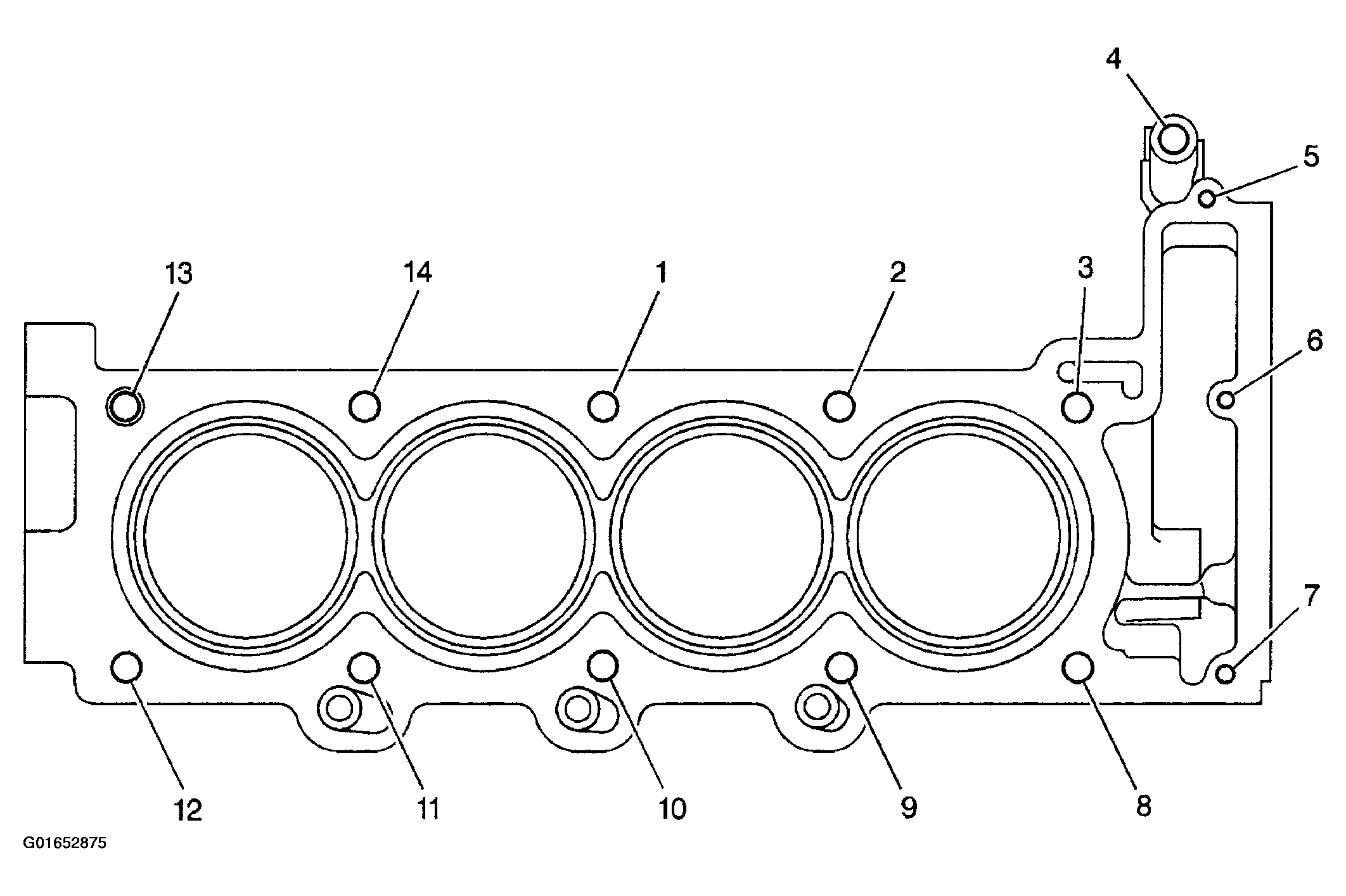

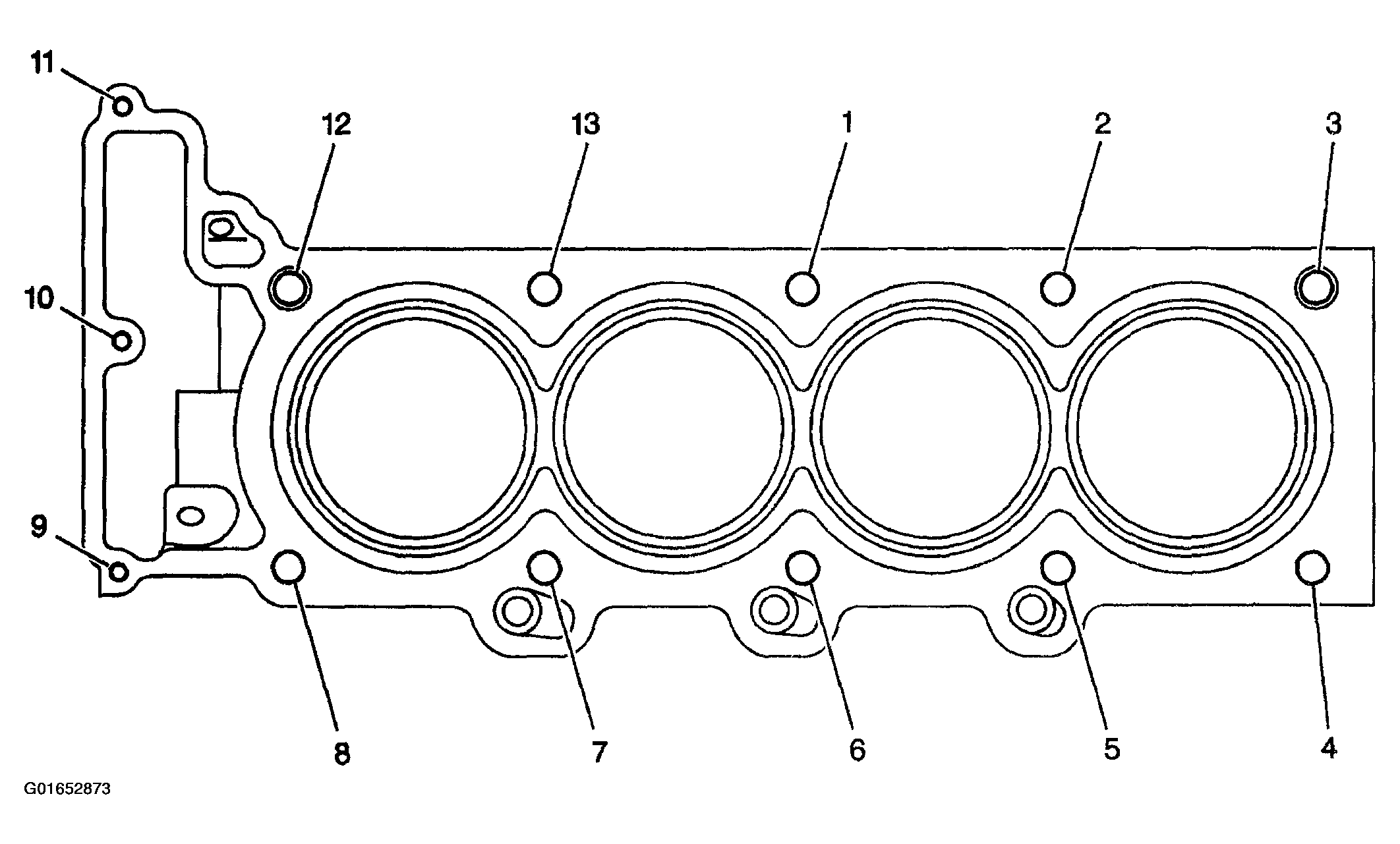

Fig 35: Engine Block Left Deck Face
Courtesy of GENERAL MOTORS CORP.
Fig 36: Engine Block Left Deck Face (Legend)
Courtesy of GENERAL MOTORS CORP.
Fig 37: Engine Block Right Deck Face
Courtesy of GENERAL MOTORS CORP.
Fig 38: Engine Block Right Deck Face (Legend)
Courtesy of GENERAL MOTORS CORP.

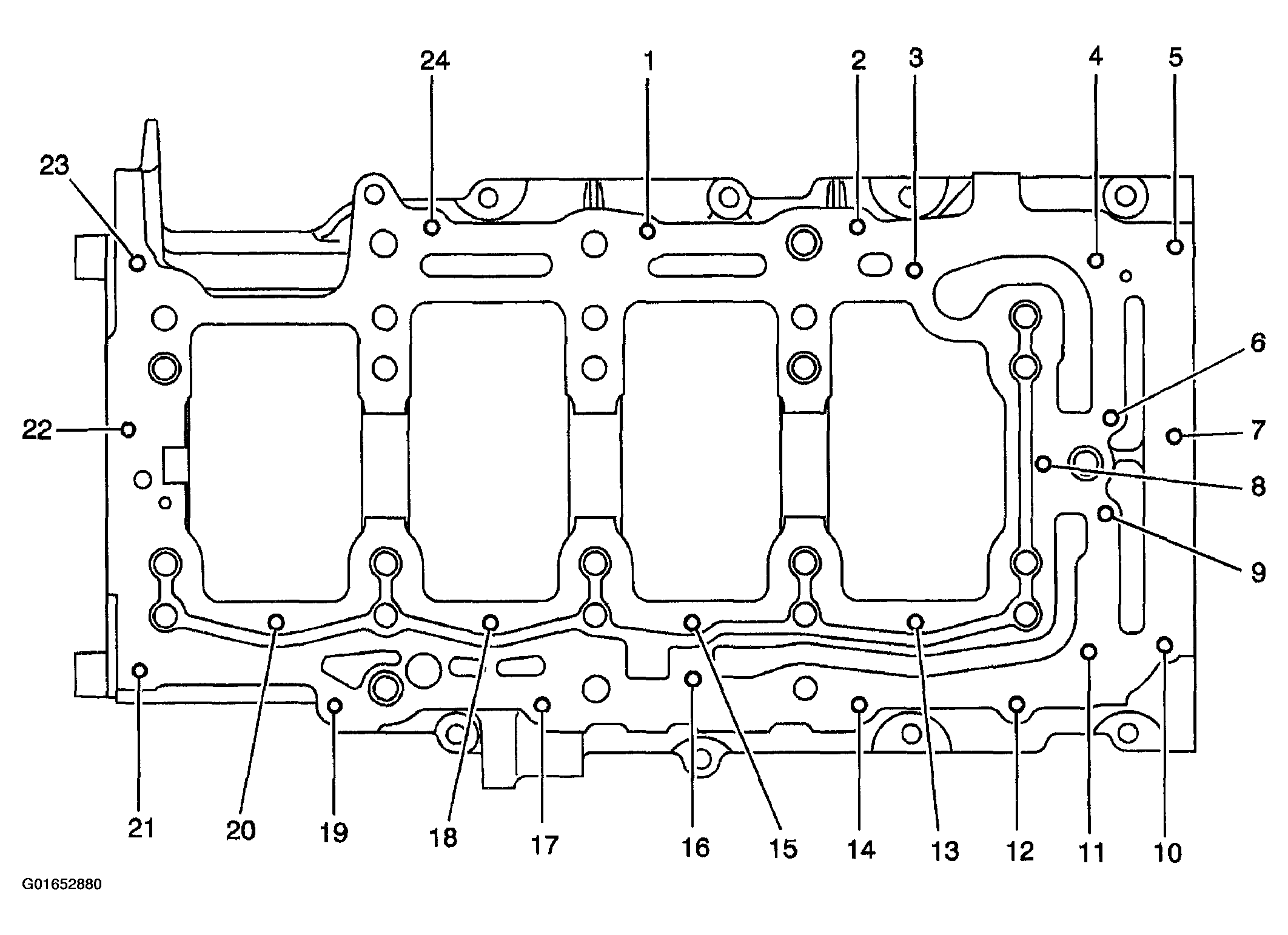

Fig 39: Engine Block Lower Face
Courtesy of GENERAL MOTORS CORP.
Fig 40: Engine Block Lower Face (Legend 1 Of 2)
Courtesy of GENERAL MOTORS CORP.
Fig 41: Engine Block Lower Face (Legend 2 Of 2)
Courtesy of GENERAL MOTORS CORP.
Fig 42: Lower Crankcase Pan Face
Courtesy of GENERAL MOTORS CORP.
Fig 43: Lower Crankcase Pan Face (Legend 1 Of 2)
Courtesy of GENERAL MOTORS CORP.
Fig 44: Lower Crankcase Pan Face (Legend 2 Of 2)
Courtesy of GENERAL MOTORS CORP.
