Power Door Systems Connector End Views

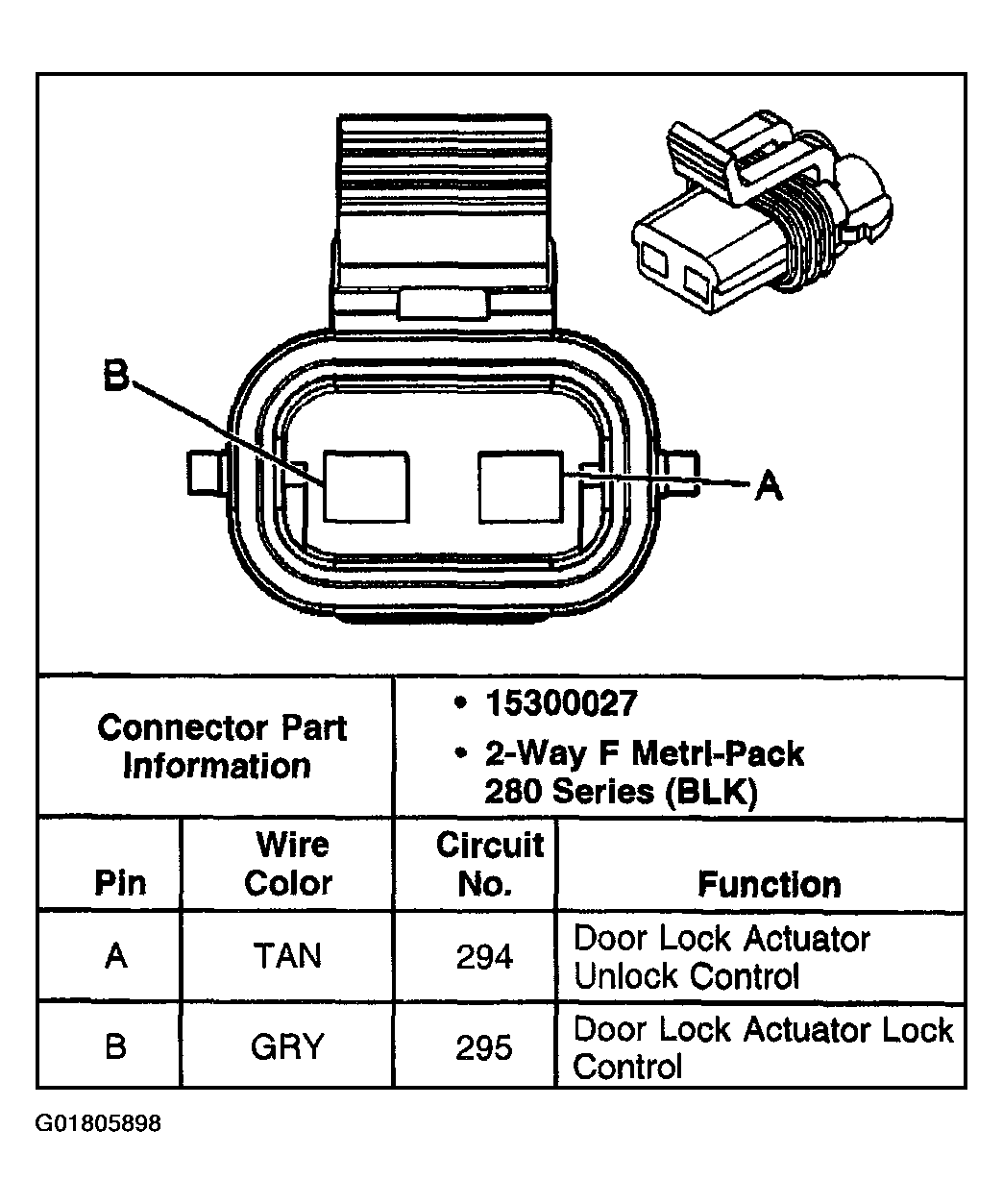

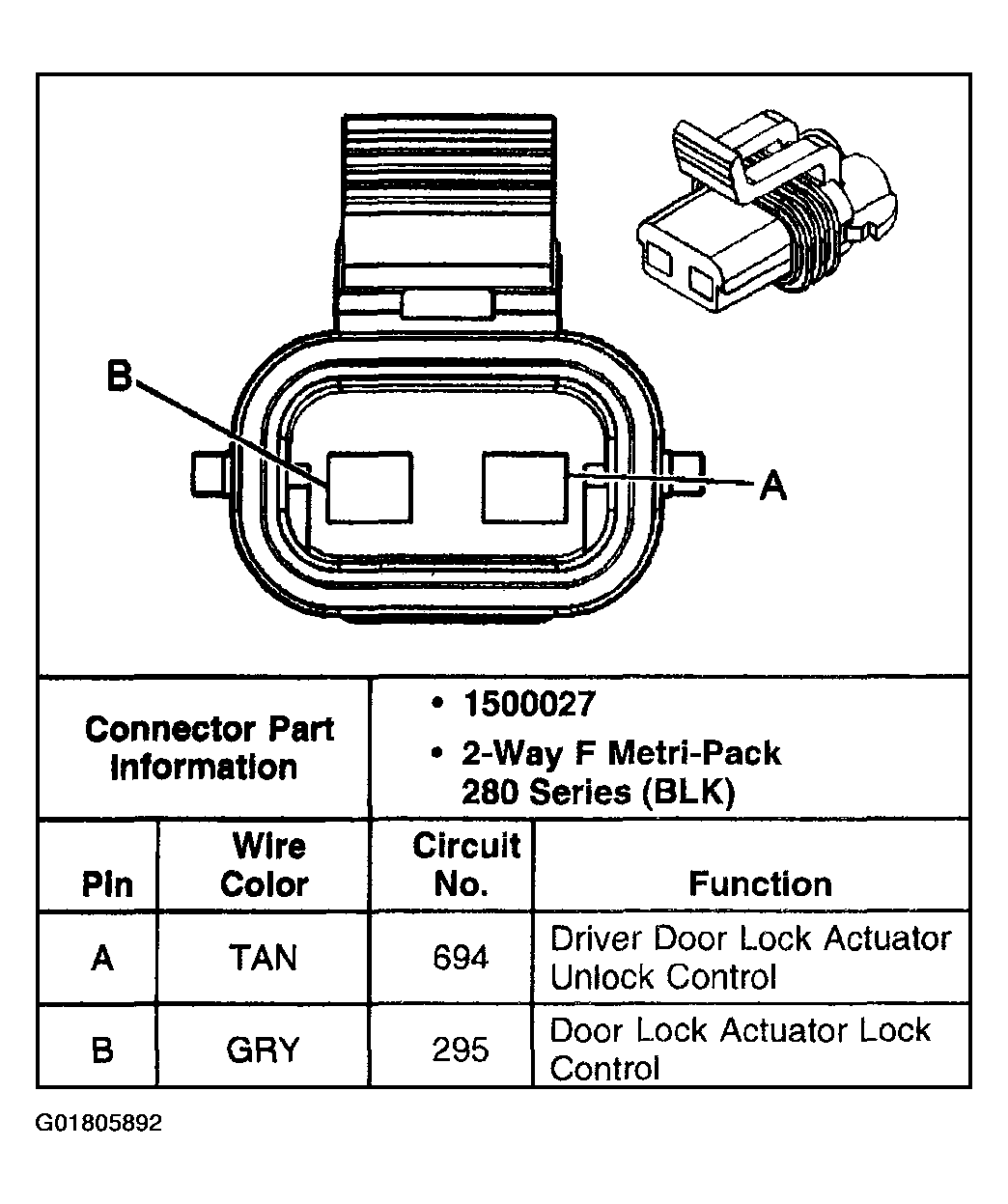

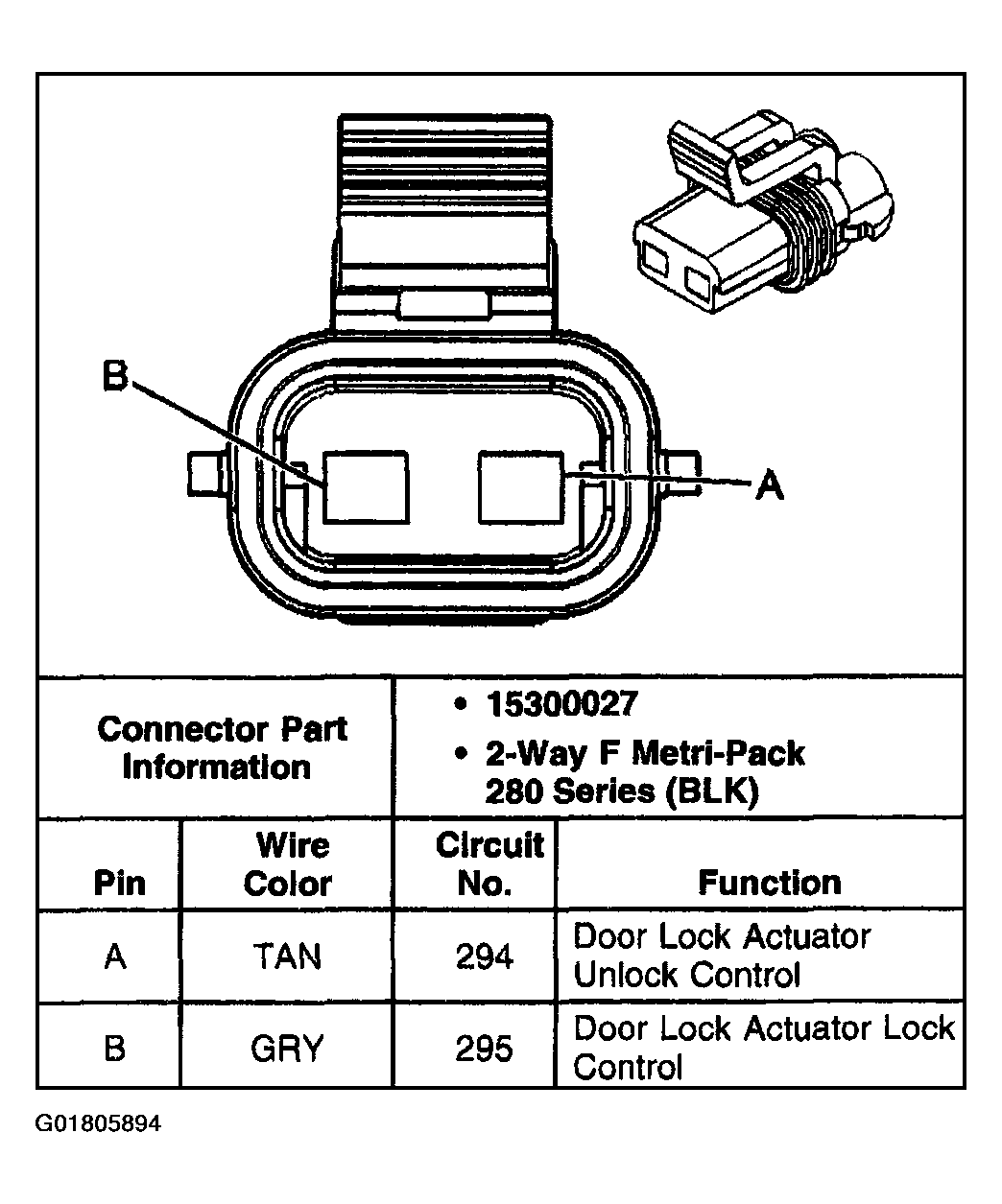

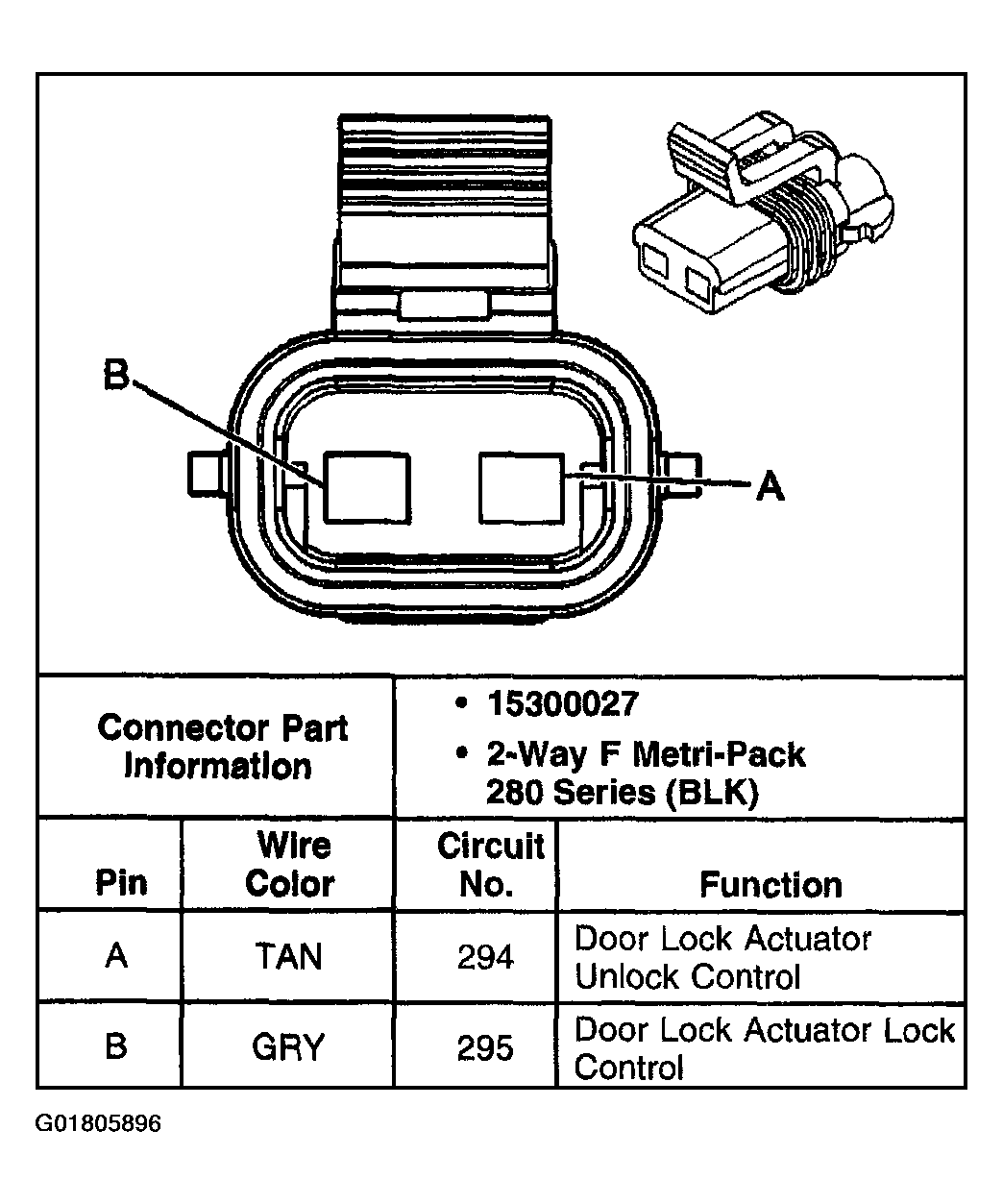

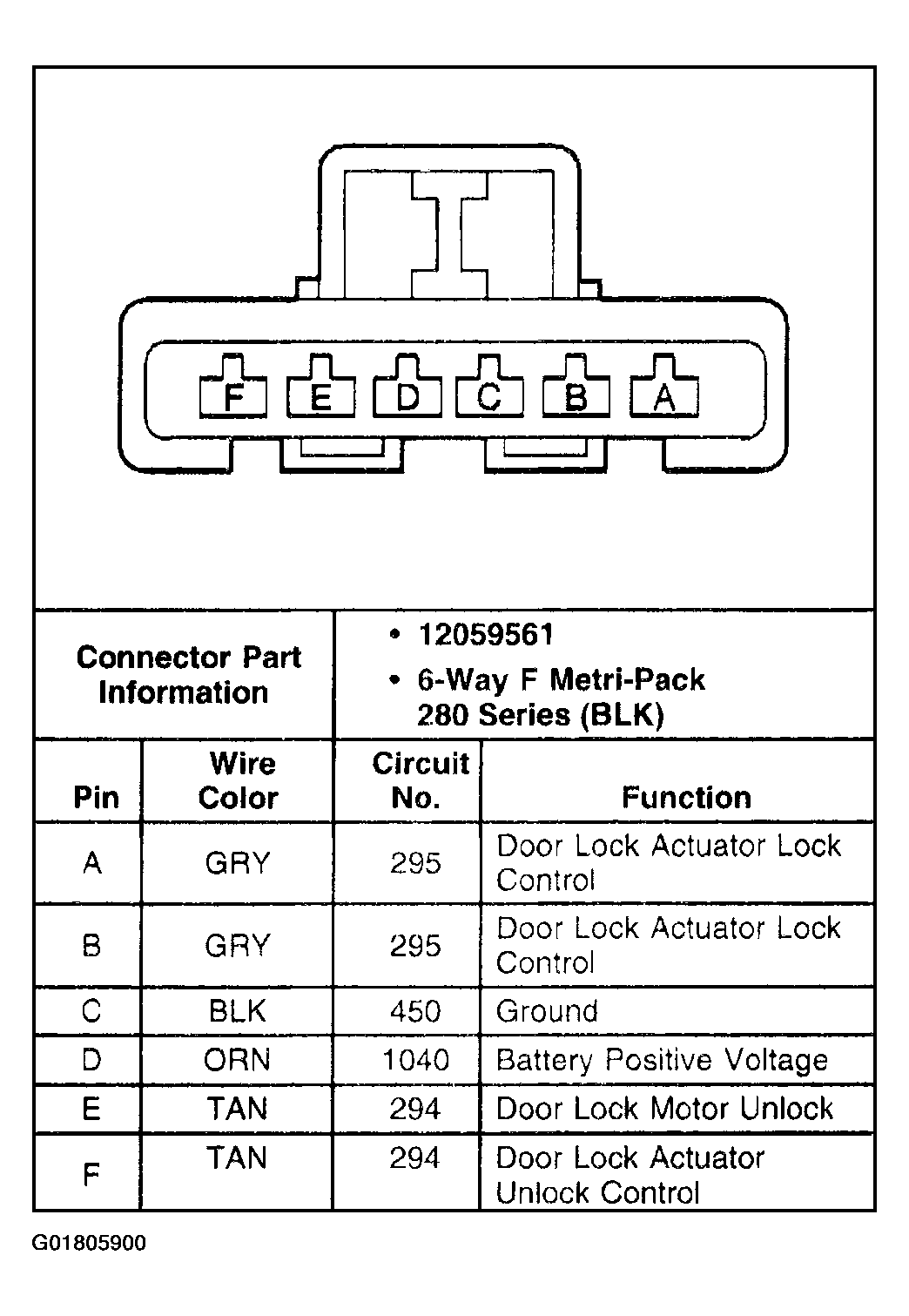

Fig 1: Door Lock Actuator - Driver C1
Courtesy of GENERAL MOTORS CORP.

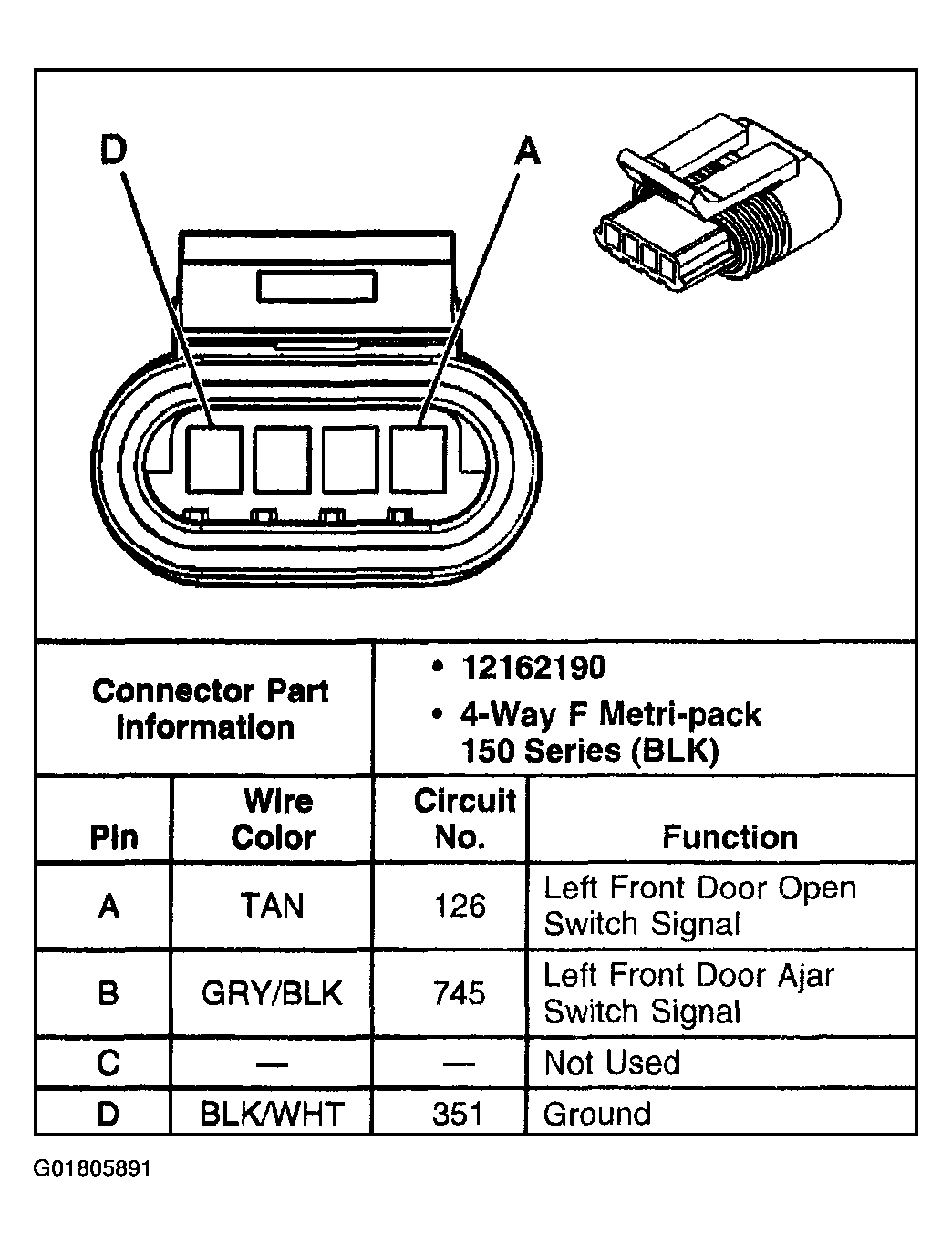

Fig 2: Door Lock Actuator - Driver C2
Courtesy of GENERAL MOTORS CORP.
Fig 3: Door Lock Actuator - Front Passenger C1
Courtesy of GENERAL MOTORS CORP.
Fig 4: Door Lock Actuator - Front Passenger C2
Courtesy of GENERAL MOTORS CORP.
Fig 5: Door Lock Actuator - LR C1
Courtesy of GENERAL MOTORS CORP.

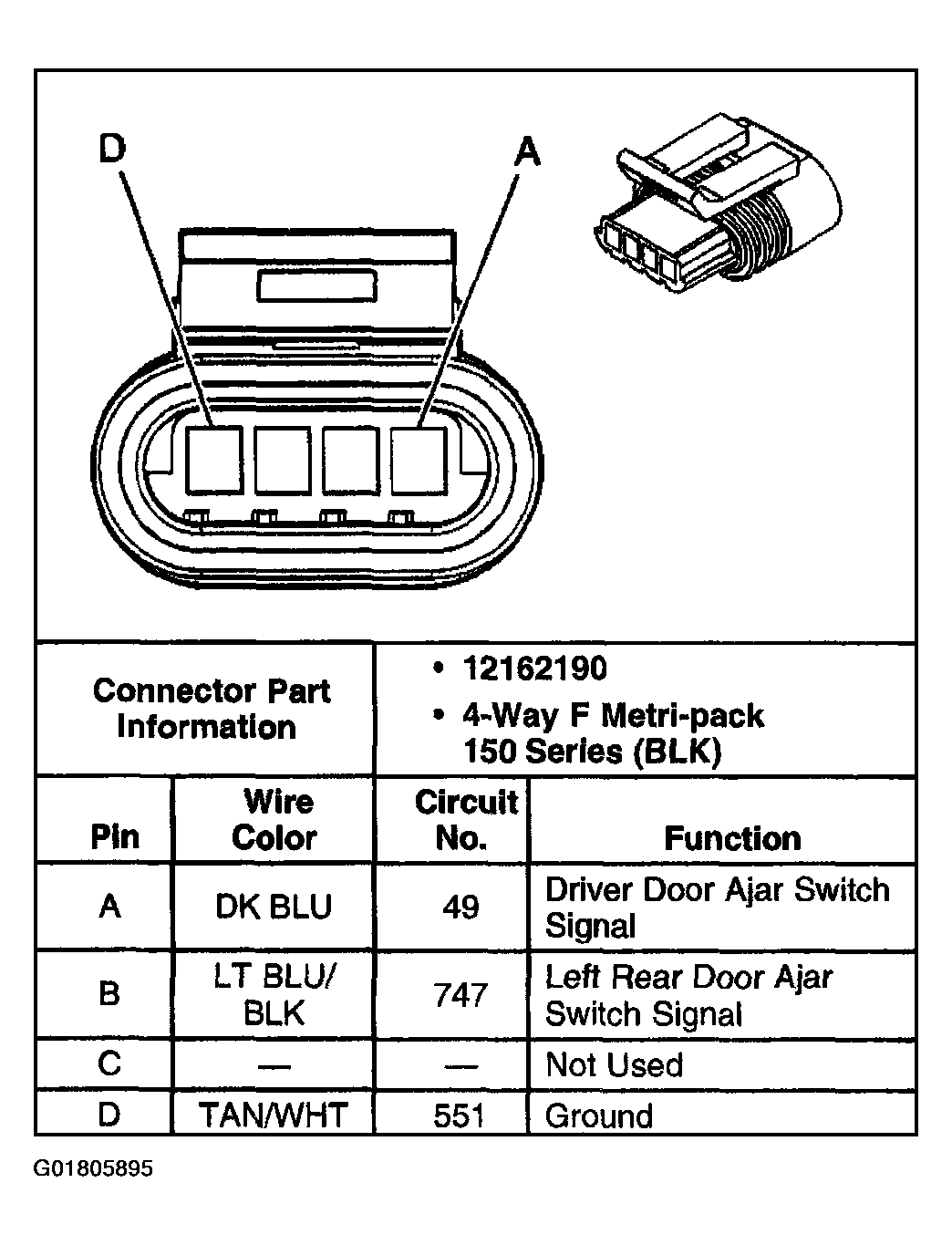

Fig 6: Door Lock Actuator - LR C2
Courtesy of GENERAL MOTORS CORP.
Fig 7: Door Lock Actuator - RR C1
Courtesy of GENERAL MOTORS CORP.

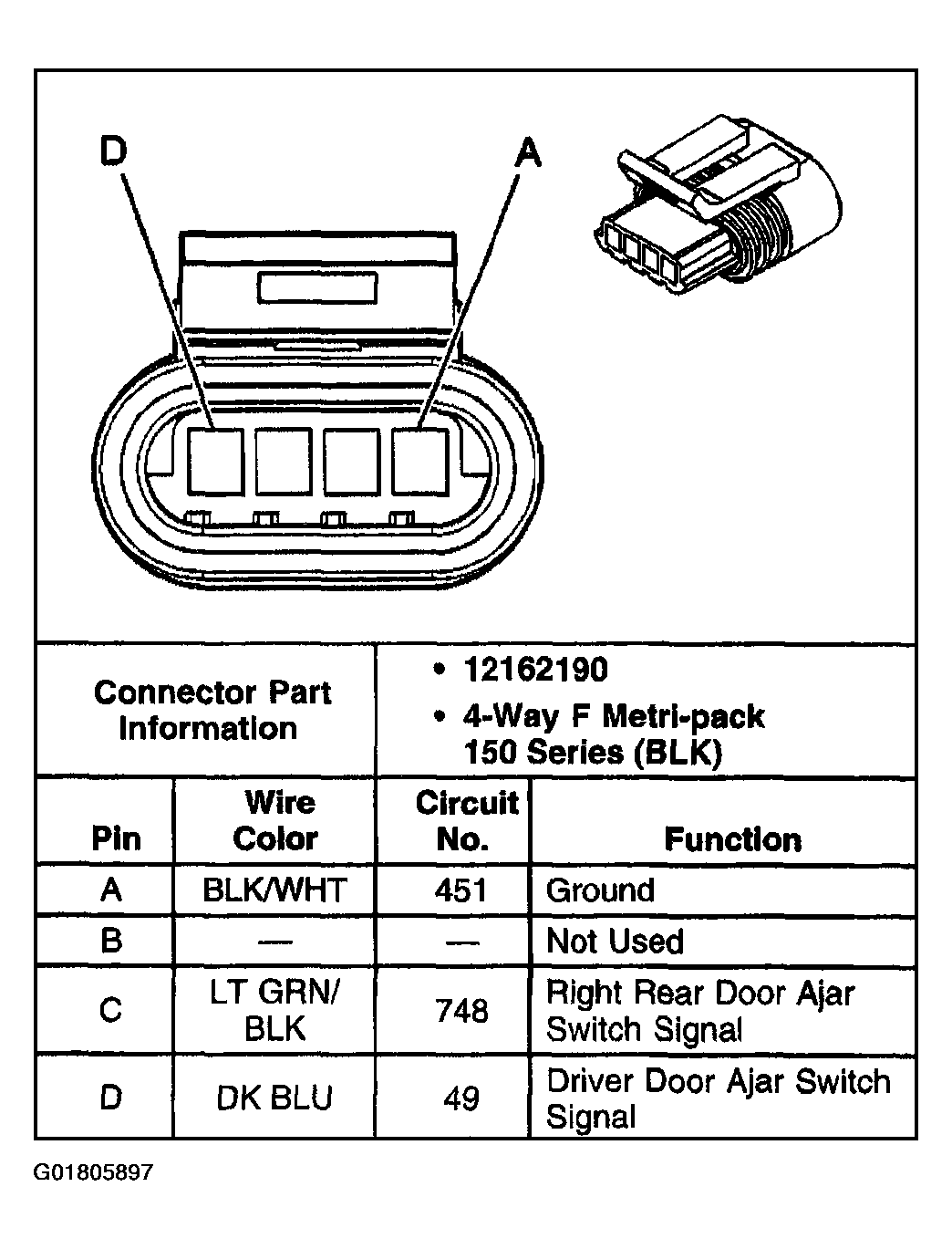

Fig 8: Door Lock Actuator RR C2
Courtesy of GENERAL MOTORS CORP.

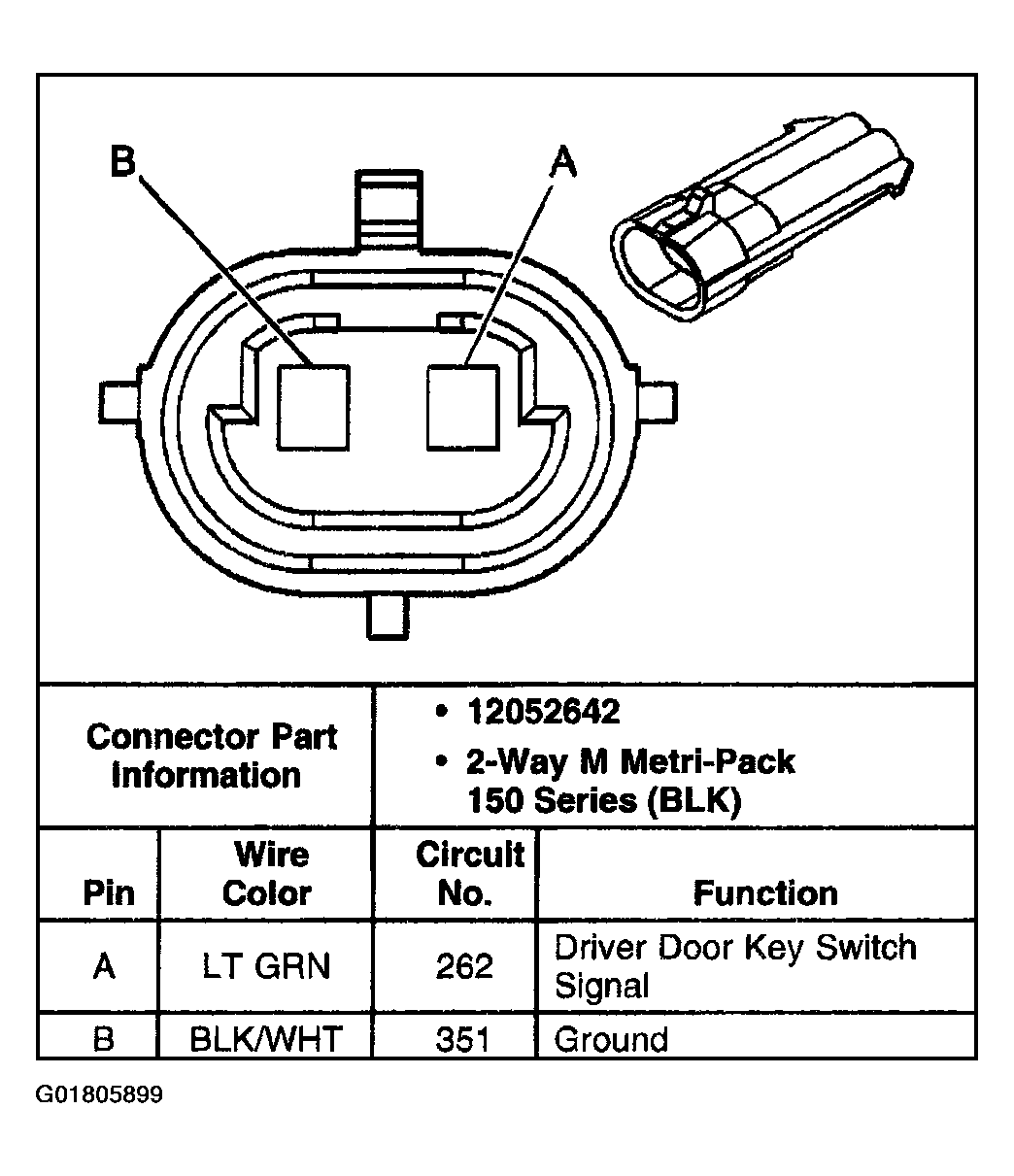

Fig 9: Door Lock Cylinder Switch - Driver
Courtesy of GENERAL MOTORS CORP.
Fig 10: Door Lock Relay (w/B9Q)
Courtesy of GENERAL MOTORS CORP.

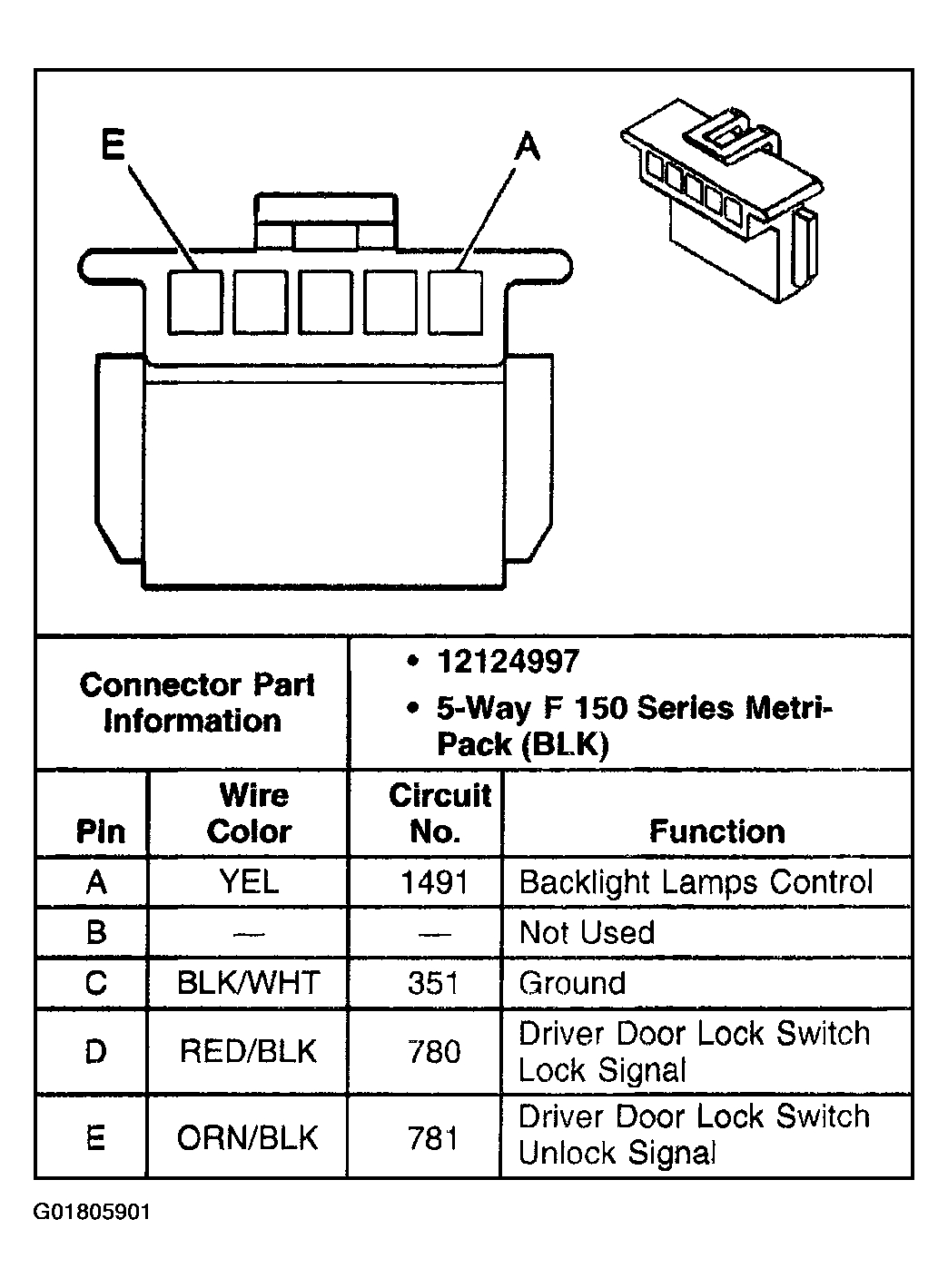

Fig 11: Door Lock Switch - Driver
Courtesy of GENERAL MOTORS CORP.

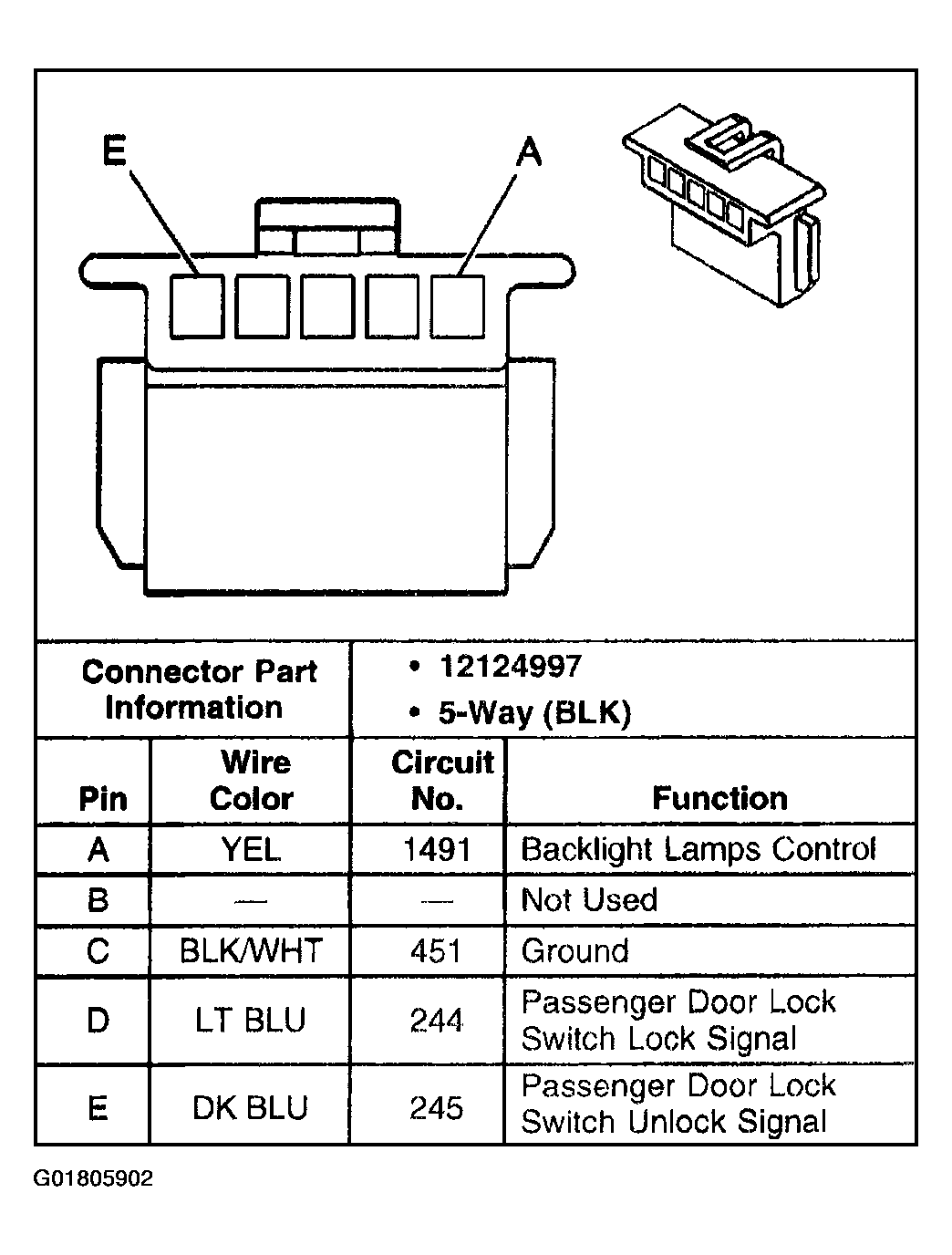

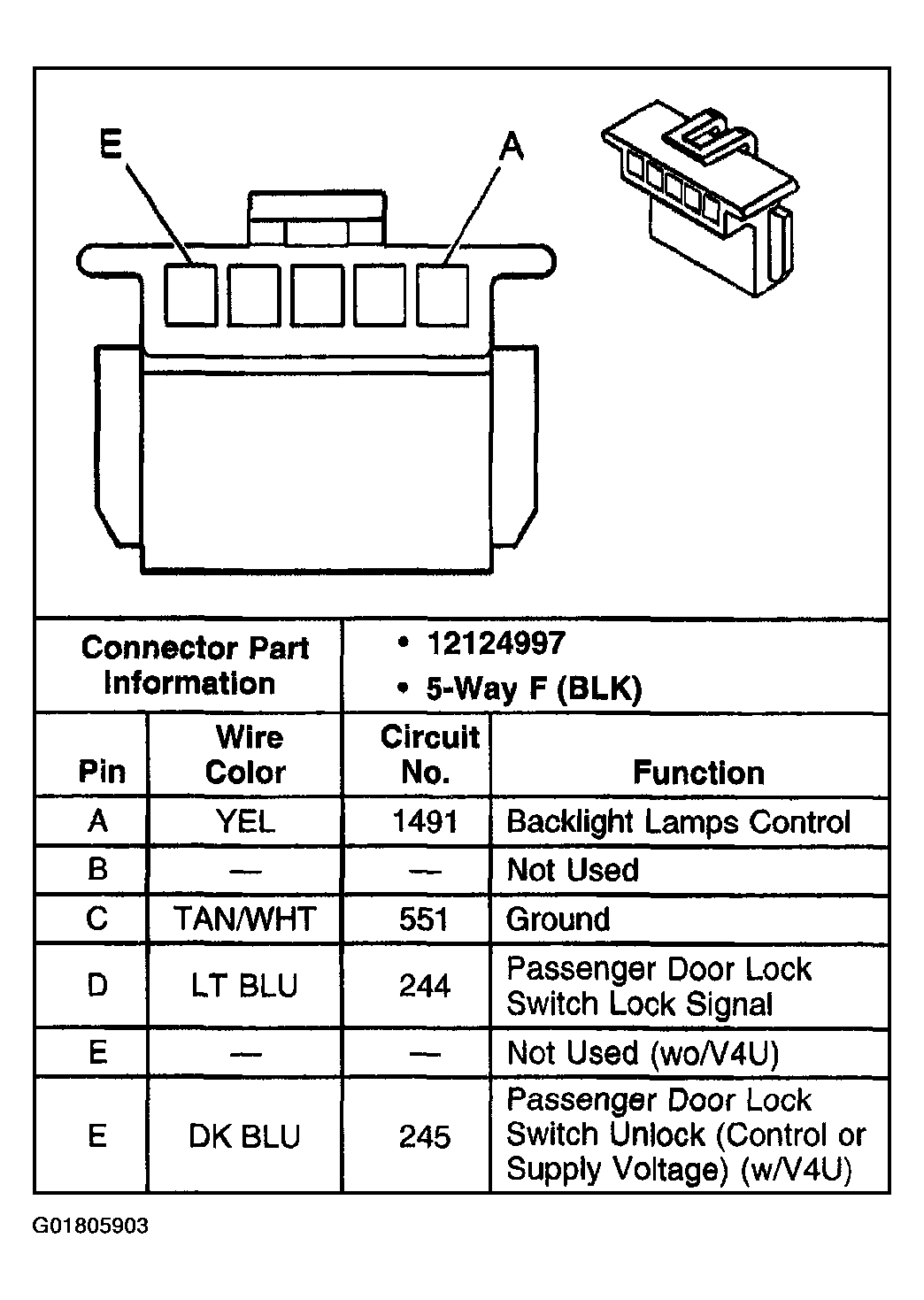

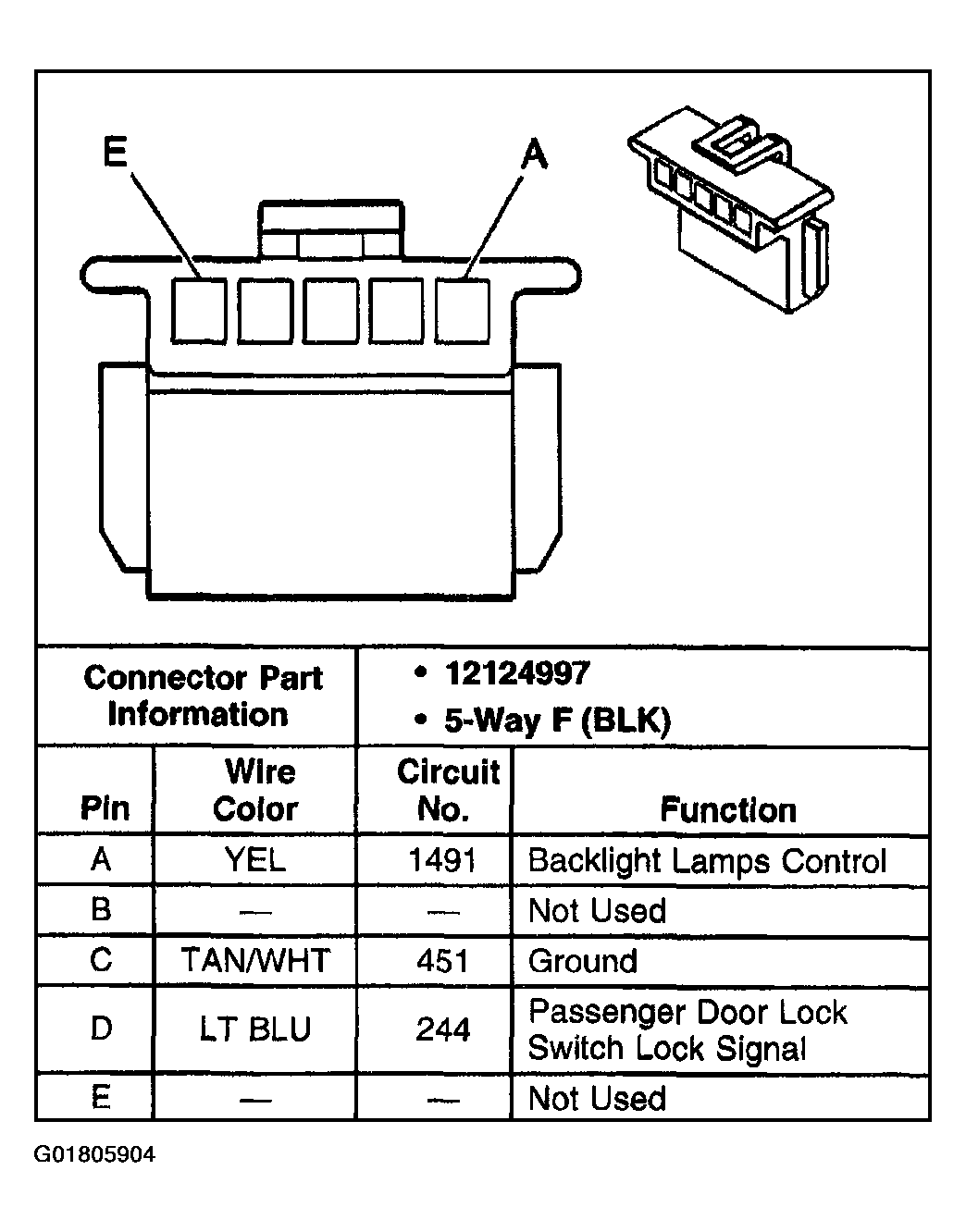

Fig 12: Door Lock Switch - Front Passenger
Courtesy of GENERAL MOTORS CORP.
Fig 13: Door Lock Switch - LR
Courtesy of GENERAL MOTORS CORP.
Fig 14: Door Lock Switch - RR
Courtesy of GENERAL MOTORS CORP.

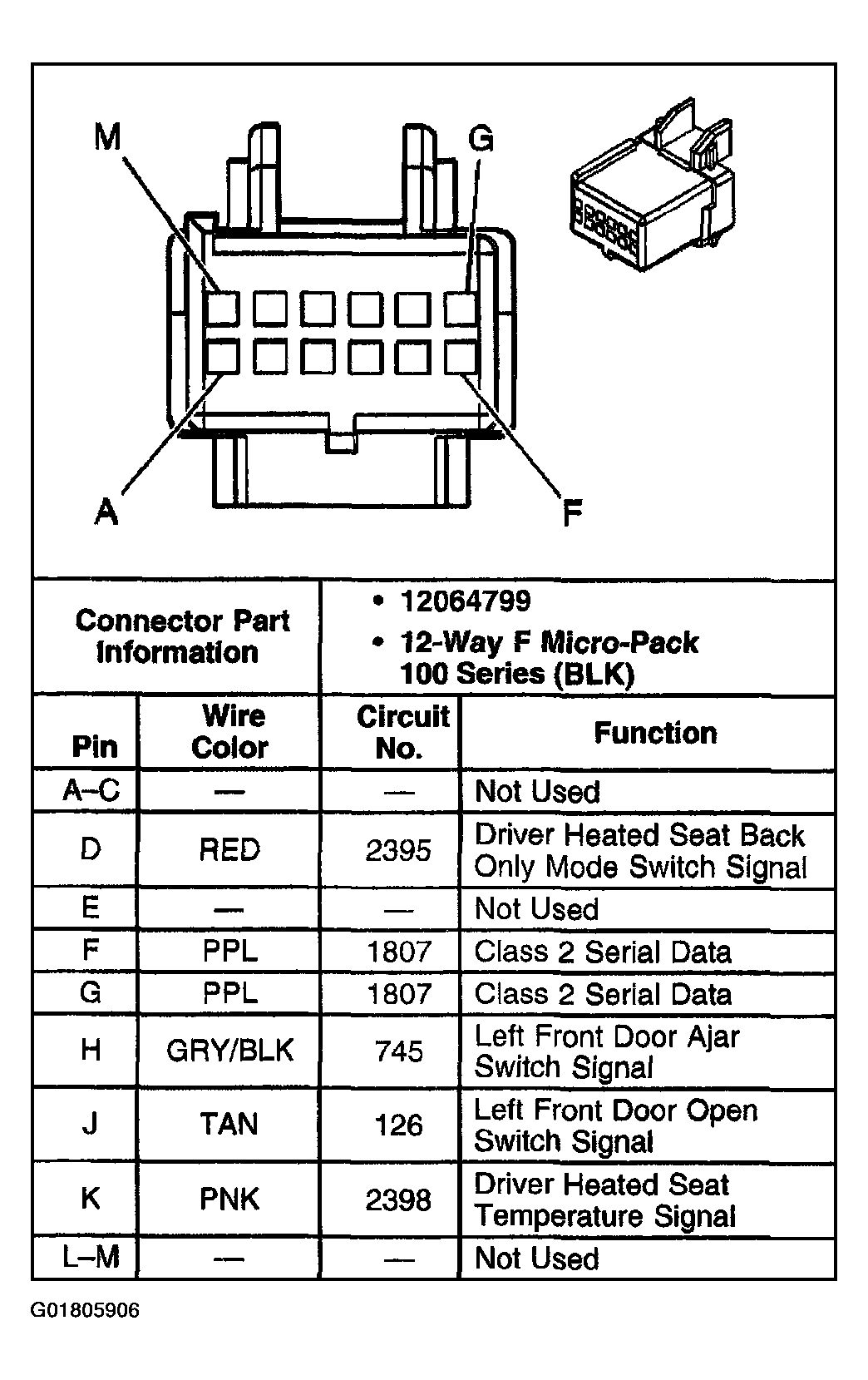

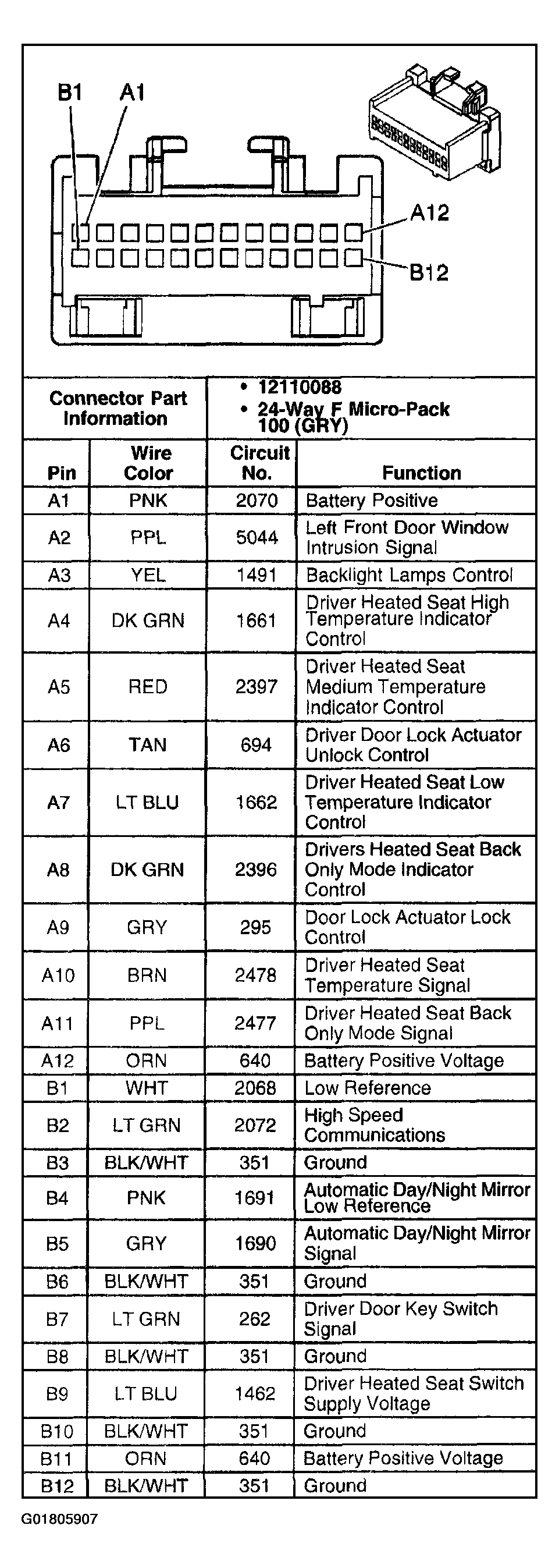

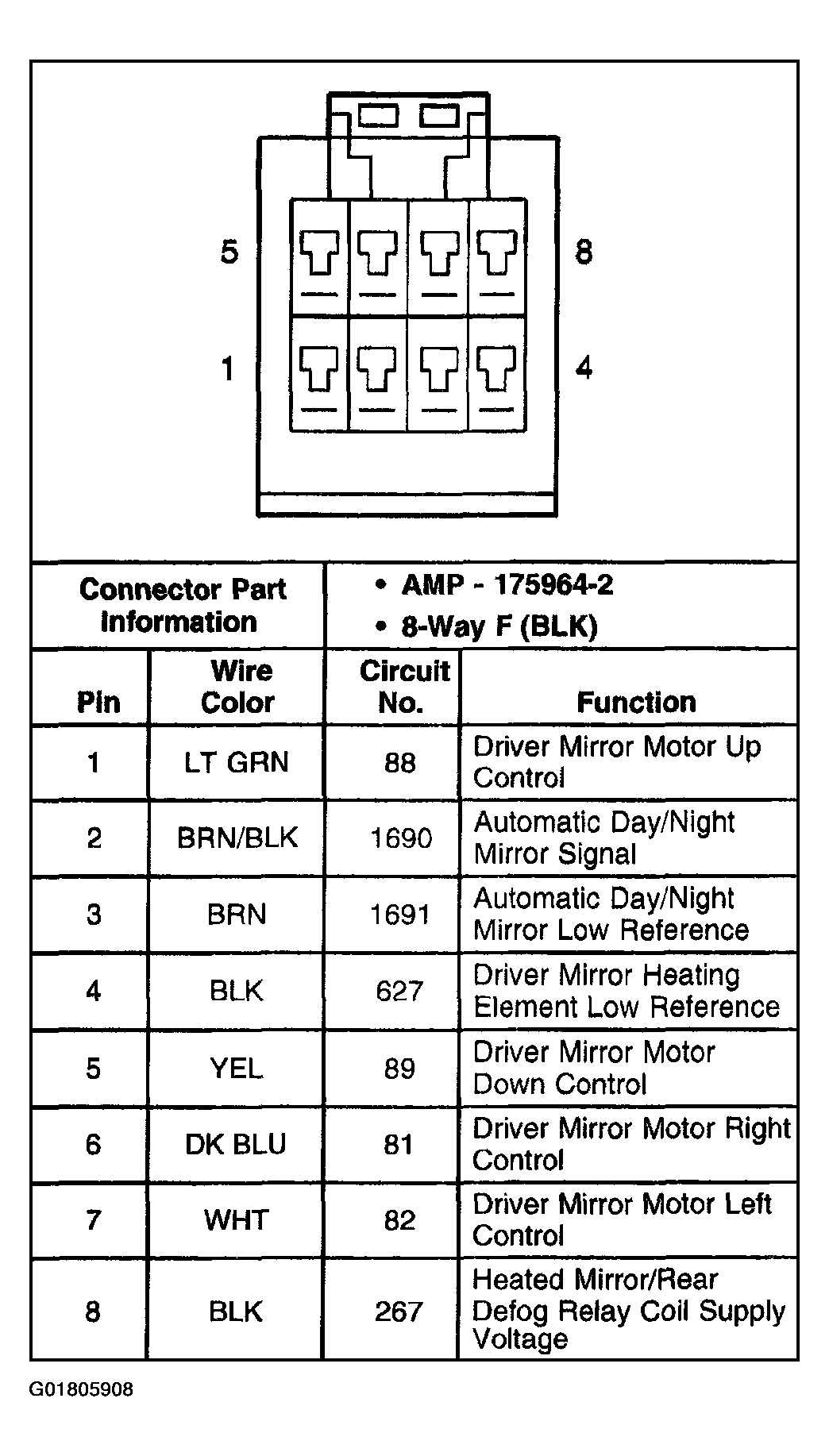

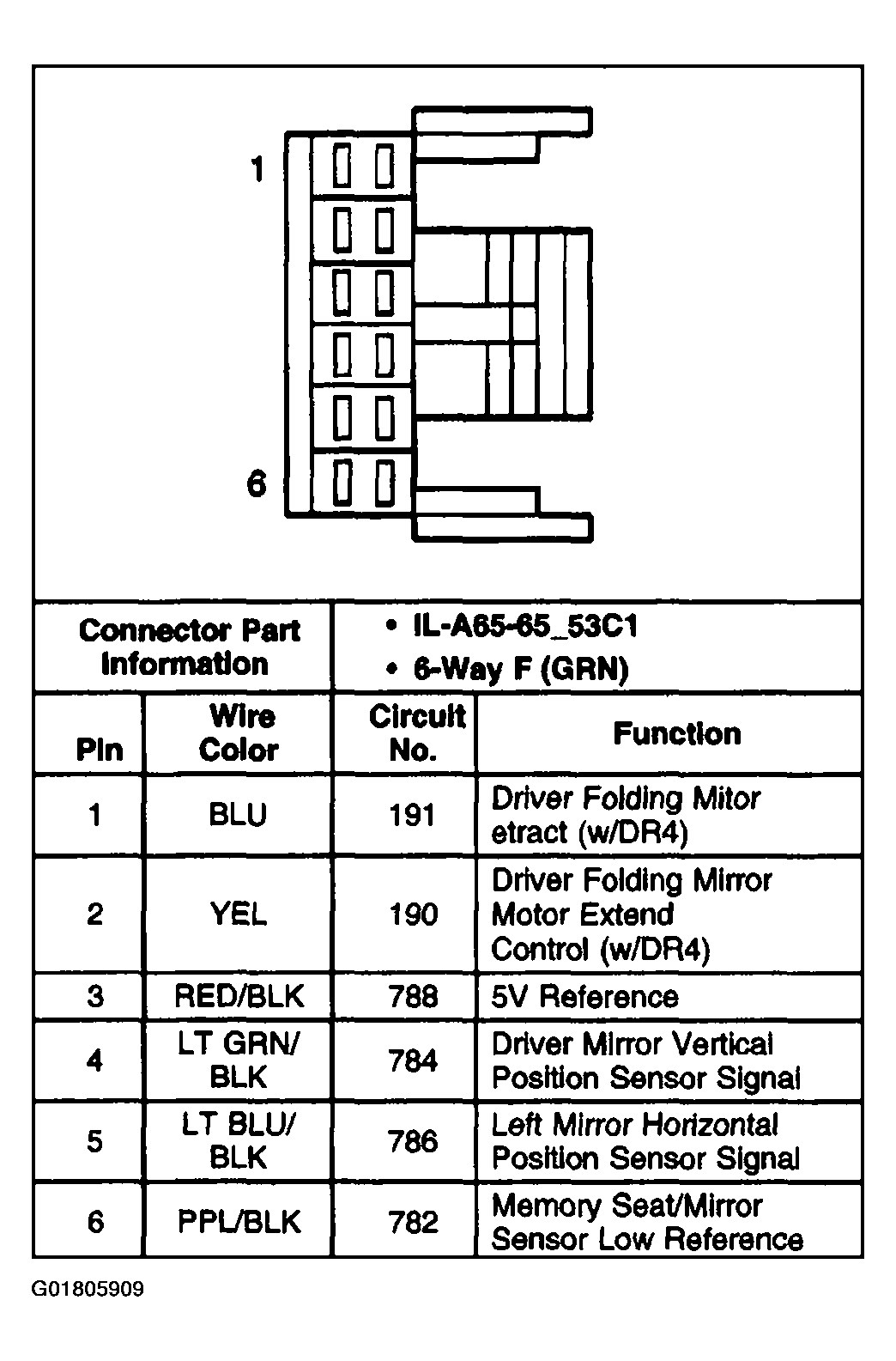

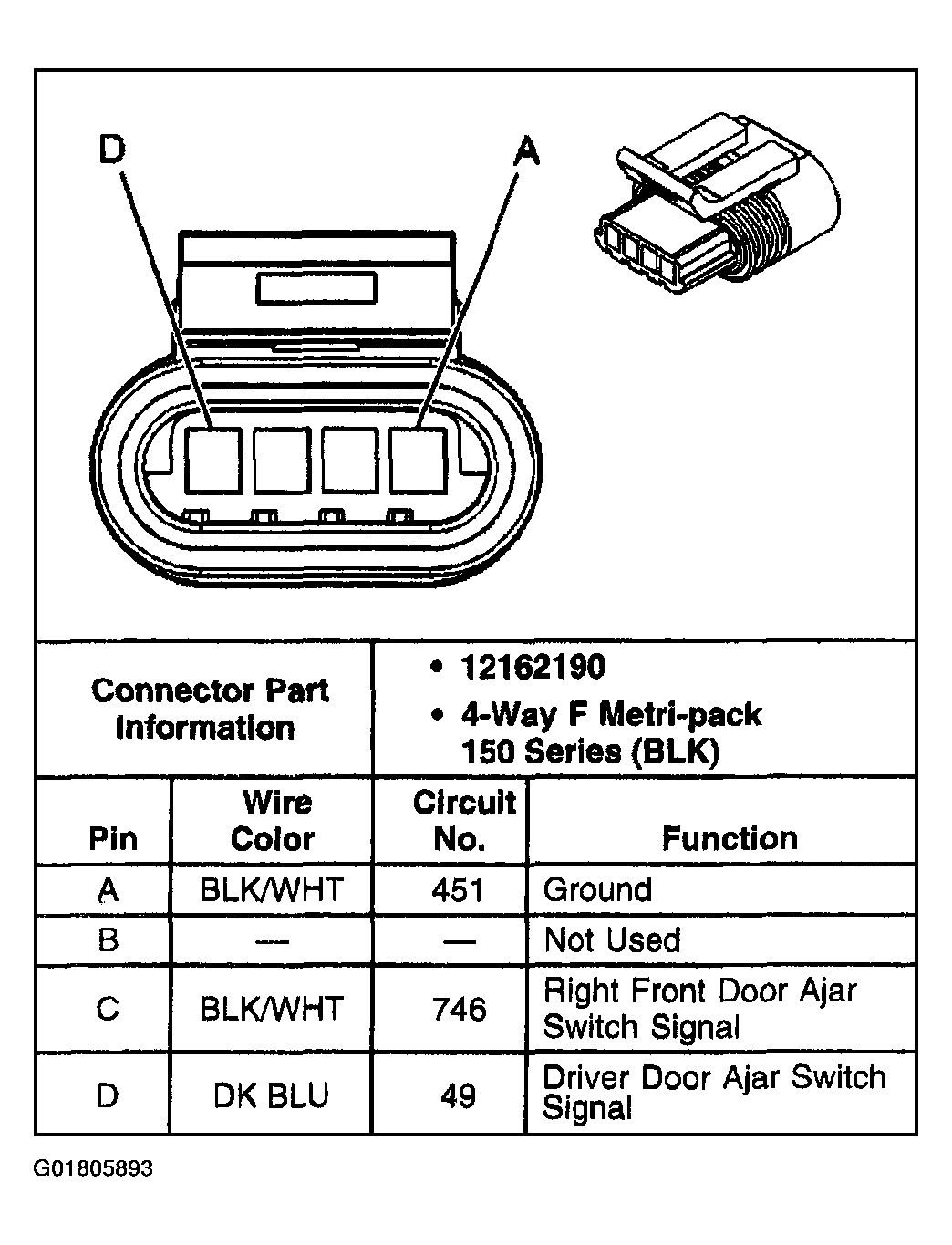

Fig 15: Driver Door Module (DDM) C1
Courtesy of GENERAL MOTORS CORP.
Fig 16: Driver Door Module (DDM) C2
Courtesy of GENERAL MOTORS CORP.
Fig 17: Driver Door Module (DDM) C3
Courtesy of GENERAL MOTORS CORP.
Fig 18: Driver Door Module (DDM) C4
Courtesy of GENERAL MOTORS CORP.
Fig 19: Driver Door Module (DDM) C5
Courtesy of GENERAL MOTORS CORP.

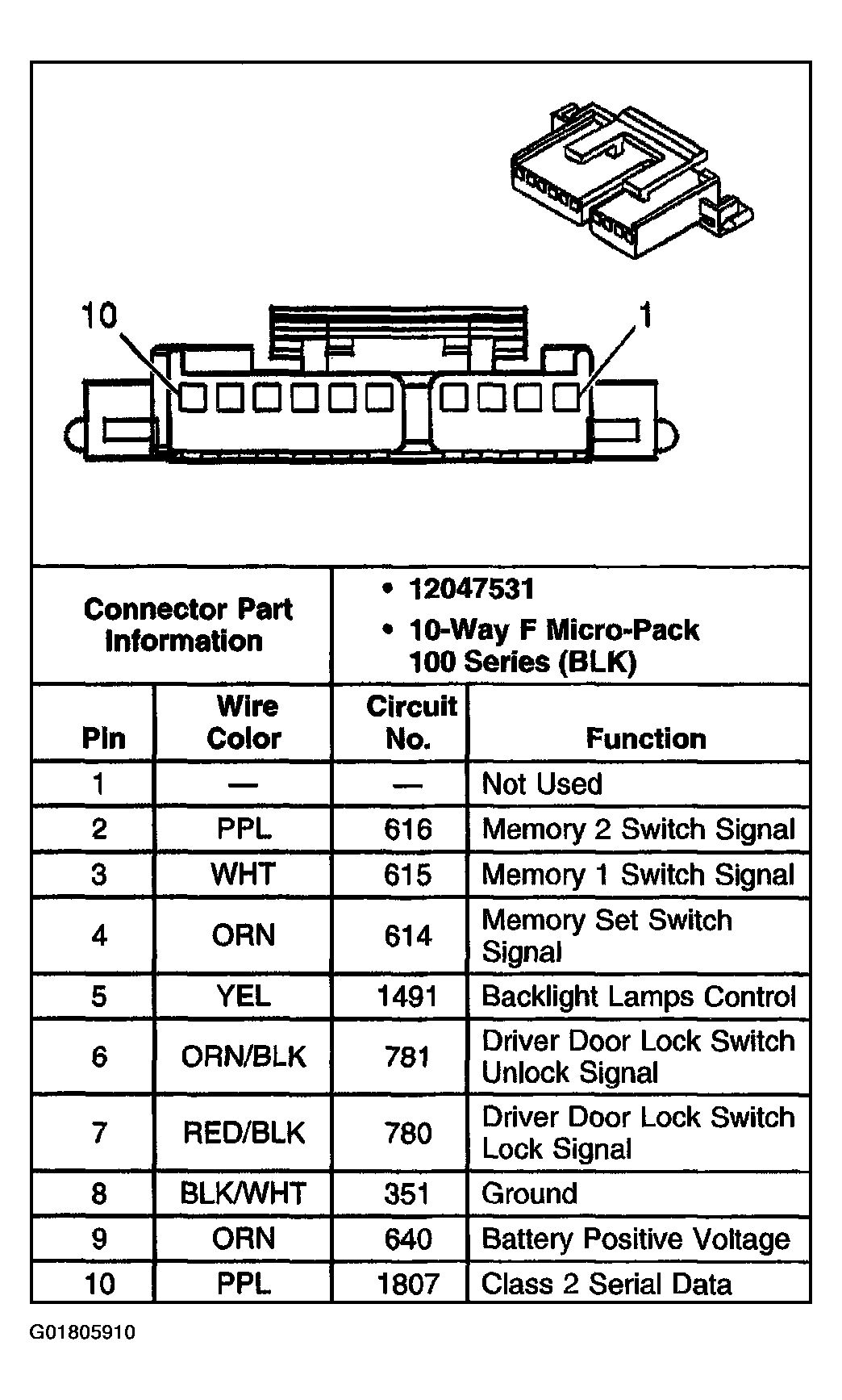

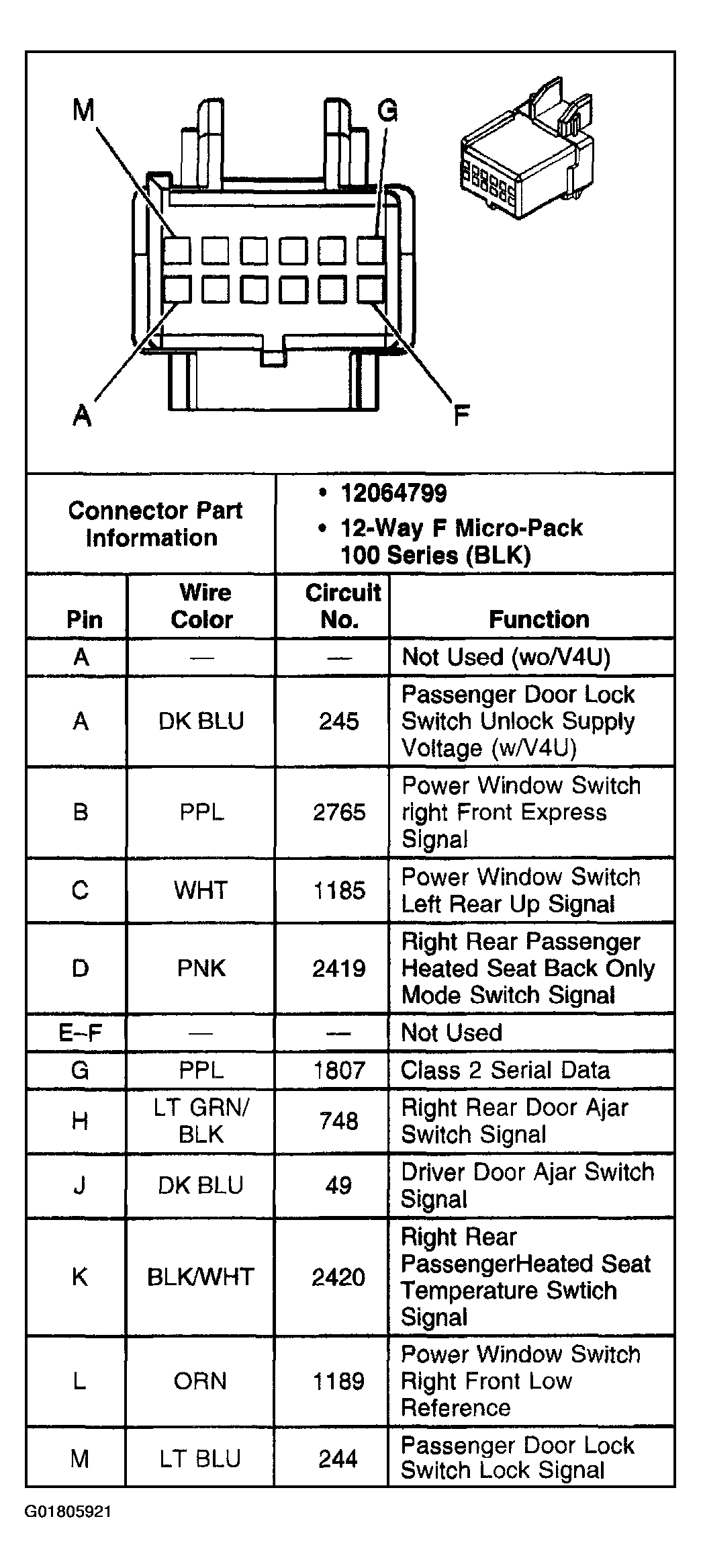

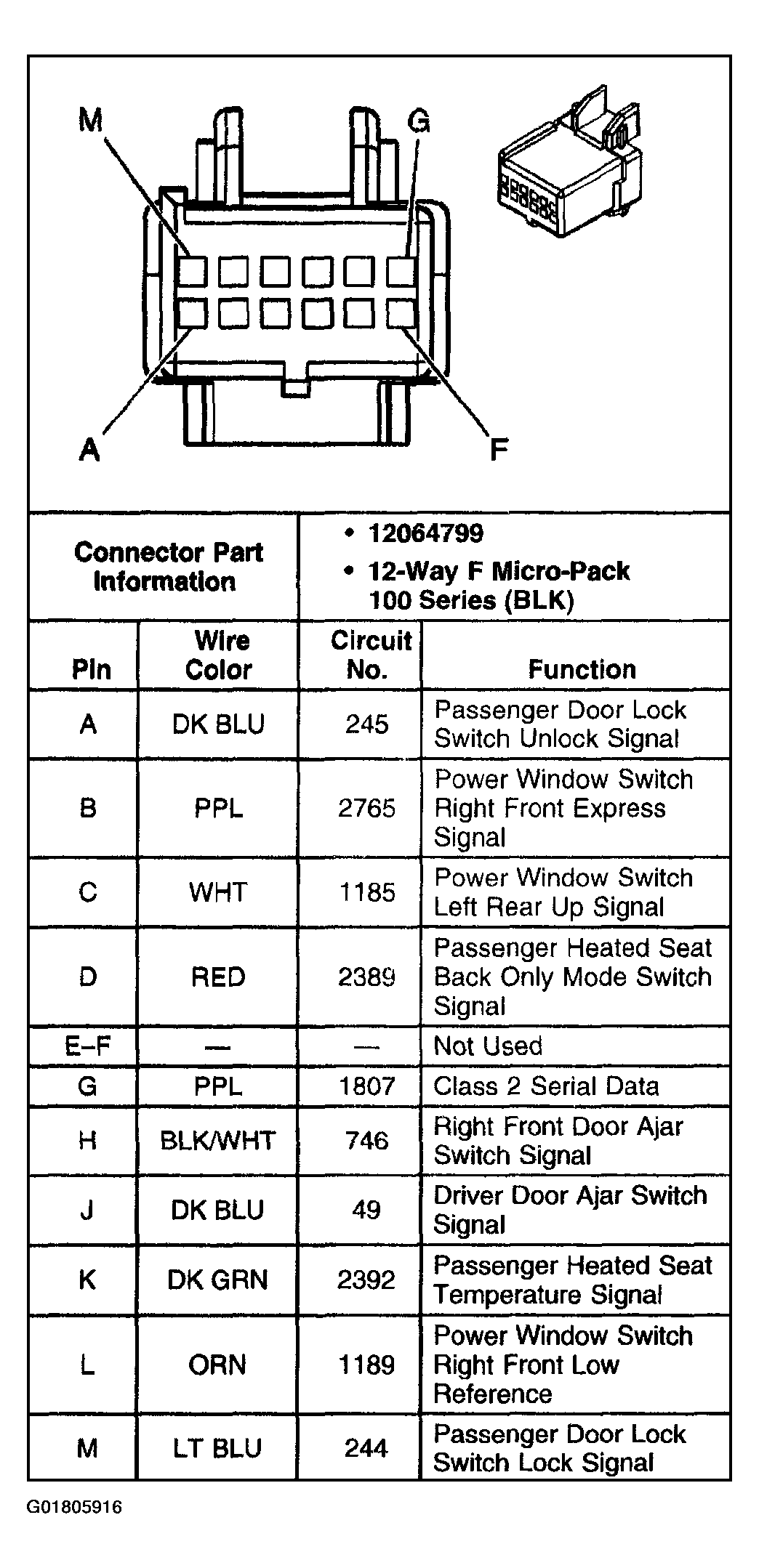

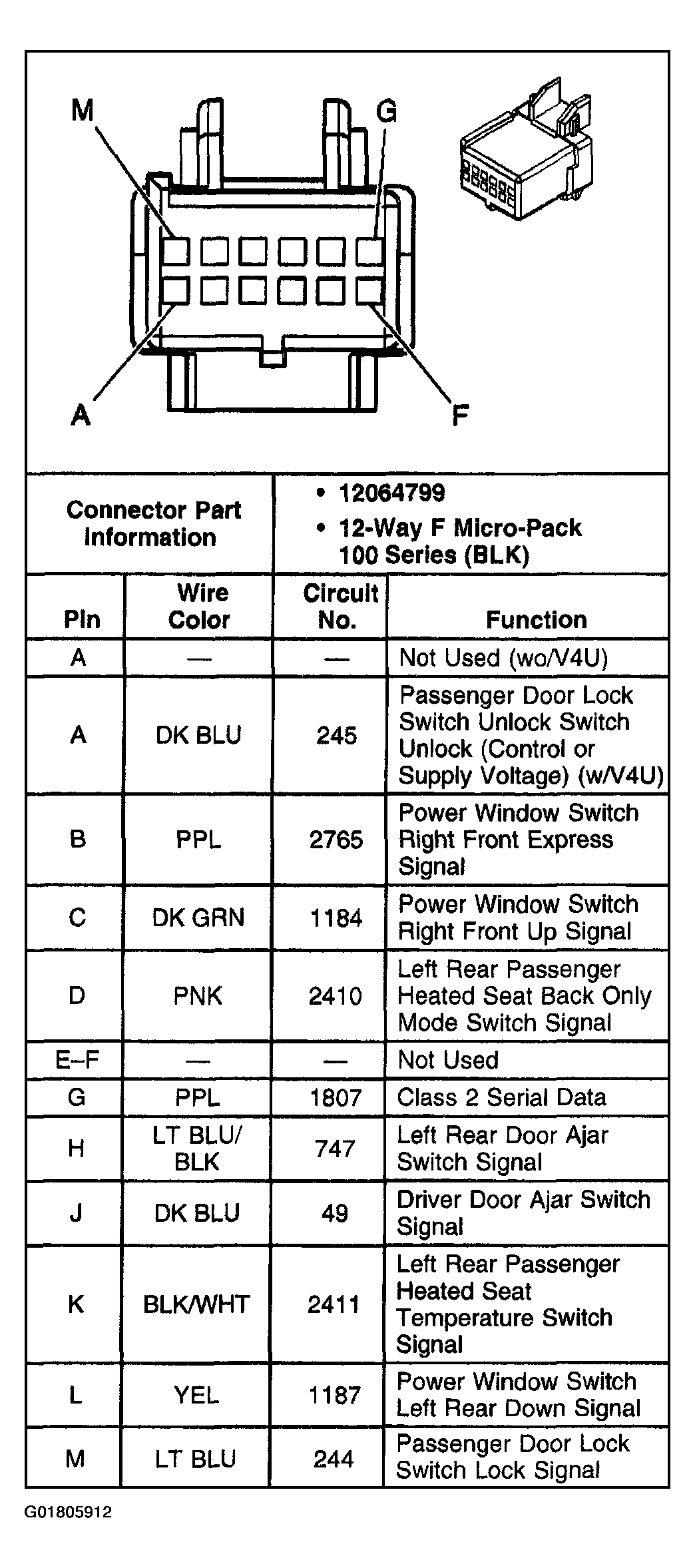

Fig 20: Driver Door Switch Assembly (DDSA)
Courtesy of GENERAL MOTORS CORP.

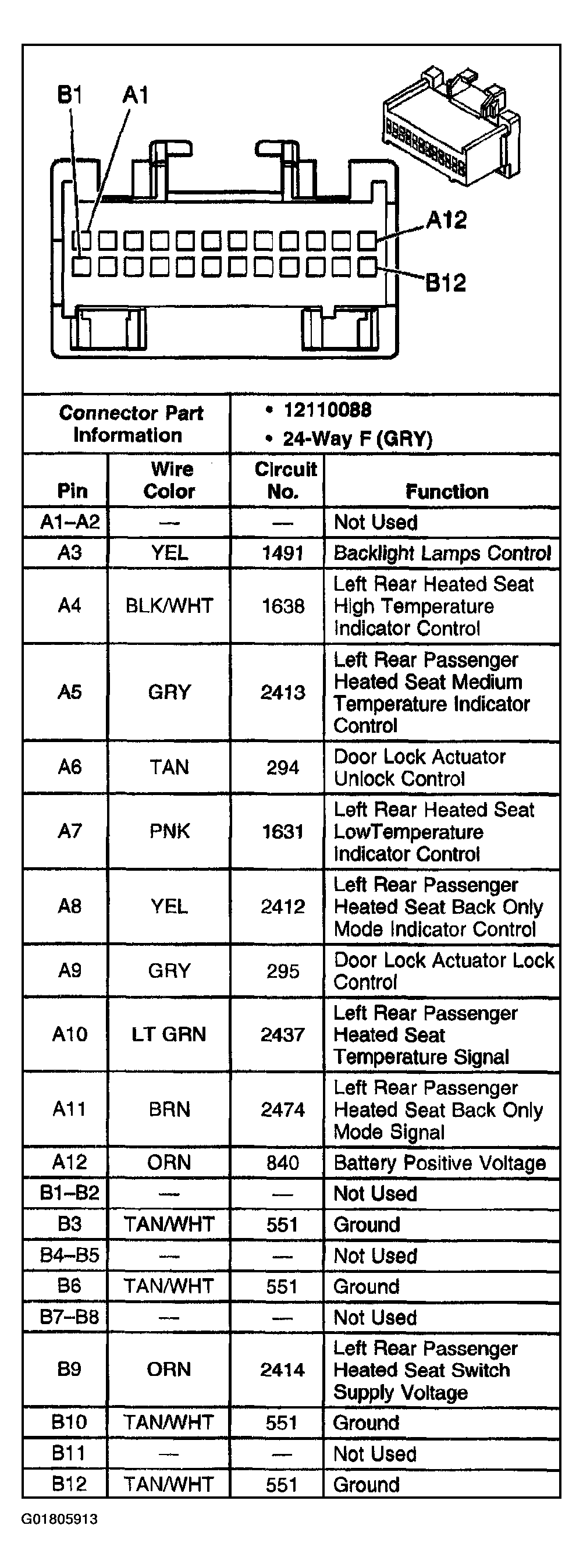

Fig 21: Left Rear Door Module (LRDM) C1
Courtesy of GENERAL MOTORS CORP.
Fig 22: Left Rear Door Module (LRDM) C2
Courtesy of GENERAL MOTORS CORP.
Fig 23: Left Rear Door Module (LRDM) C3
Courtesy of GENERAL MOTORS CORP.

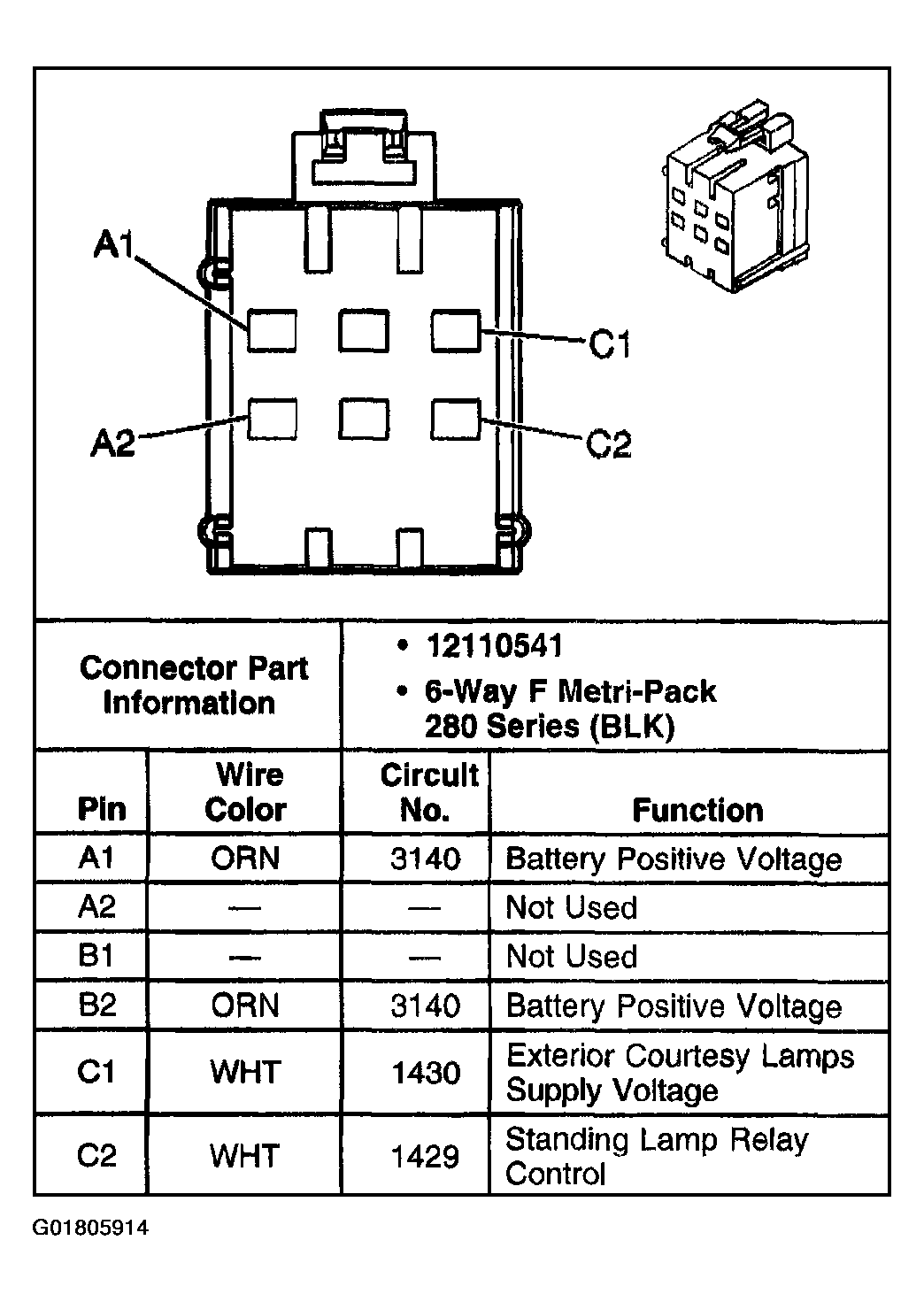

Fig 24: Park Position Door Relay (w/V4U)
Courtesy of GENERAL MOTORS CORP.

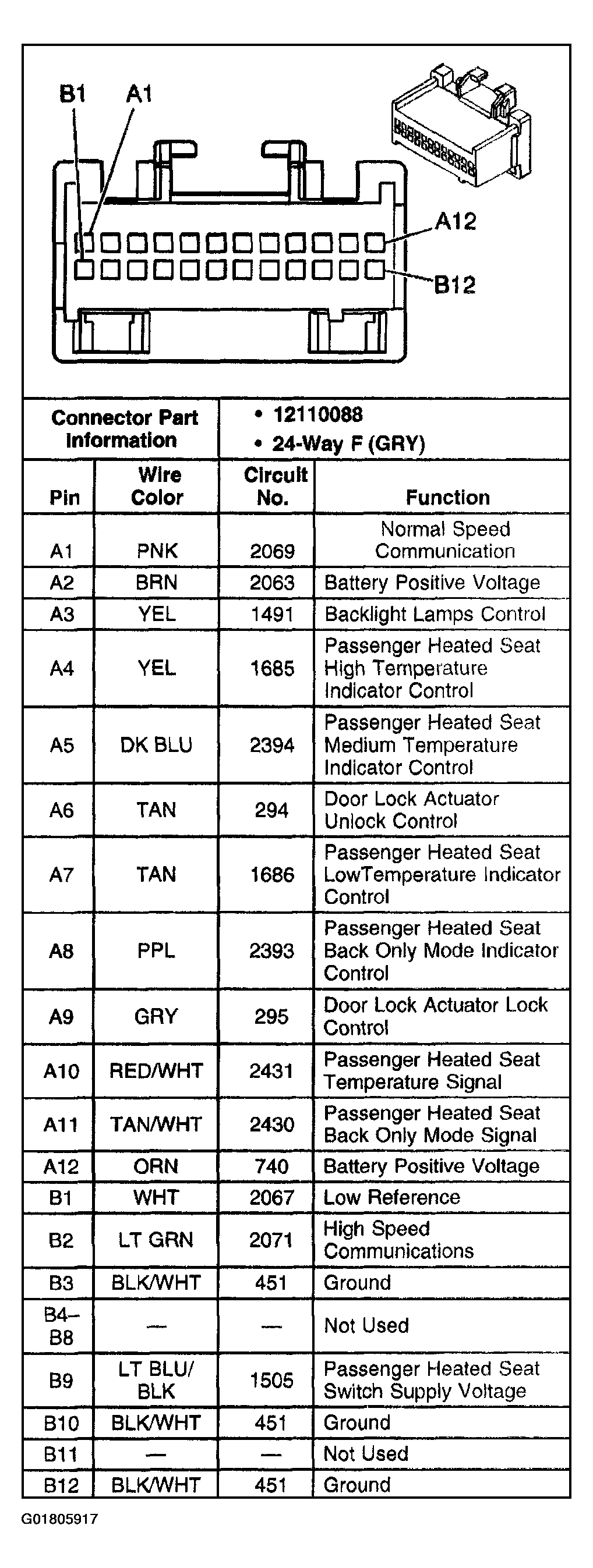

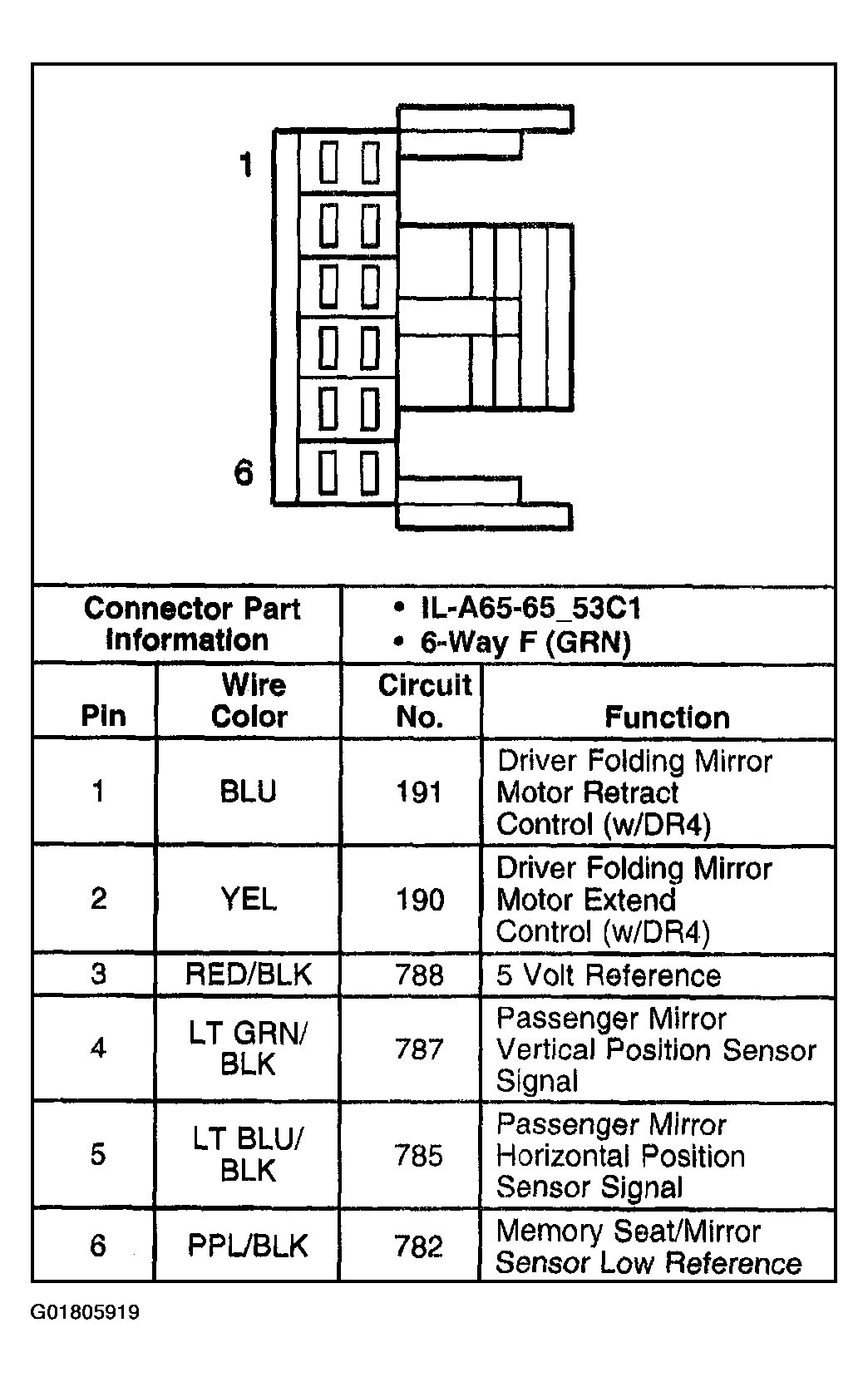

Fig 25: Passenger Front Door Module (PFDM) C1
Courtesy of GENERAL MOTORS CORP.

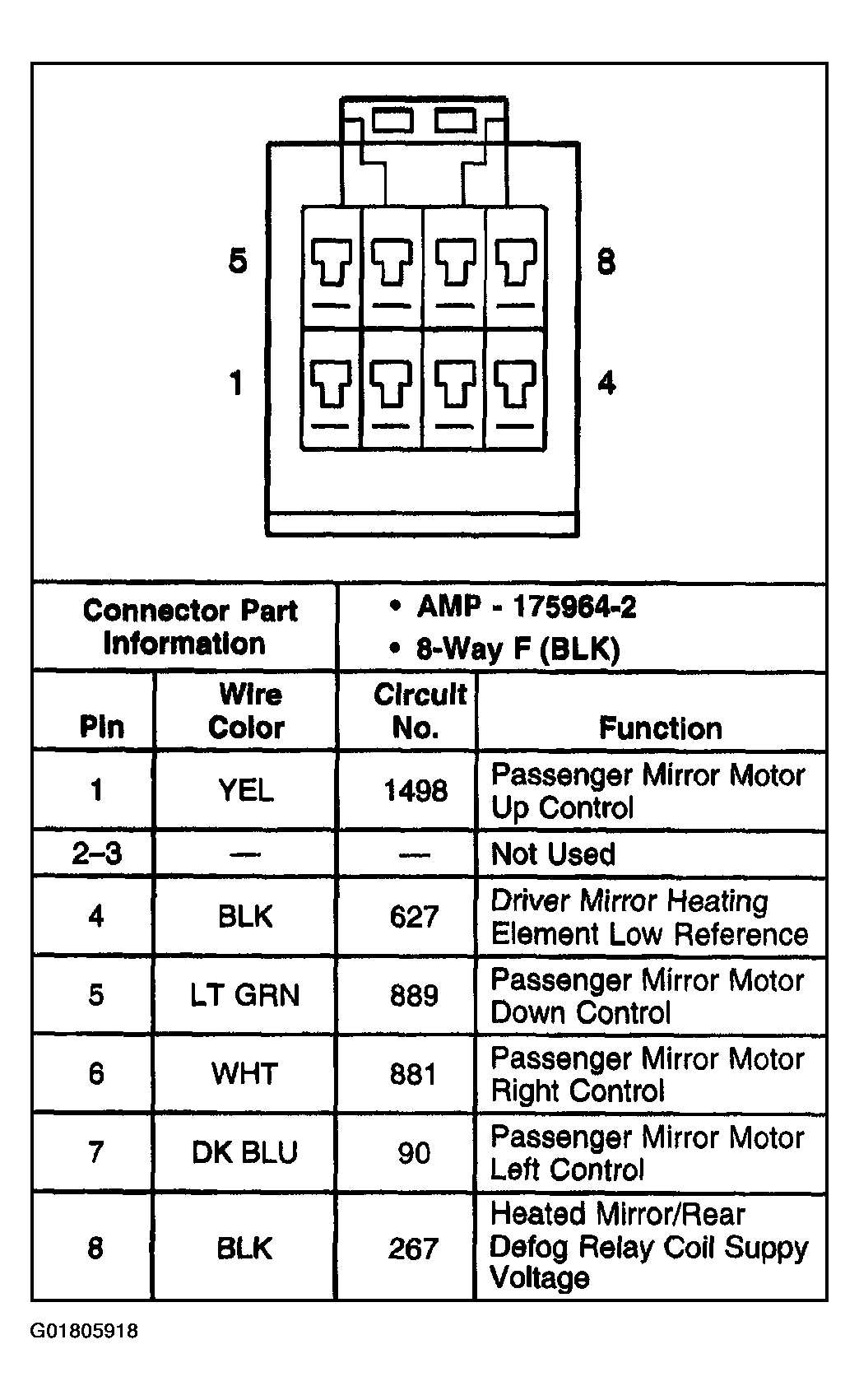

Fig 26: Passenger Front Door Module (PFDM) C2
Courtesy of GENERAL MOTORS CORP.
Fig 27: Passenger Front Door Module (PFDM) C3
Courtesy of GENERAL MOTORS CORP.
Fig 28: Passenger Front Door Module (PFDM) C4
Courtesy of GENERAL MOTORS CORP.
Fig 29: Passenger Front Door Module (PFDM) C5
Courtesy of GENERAL MOTORS CORP.

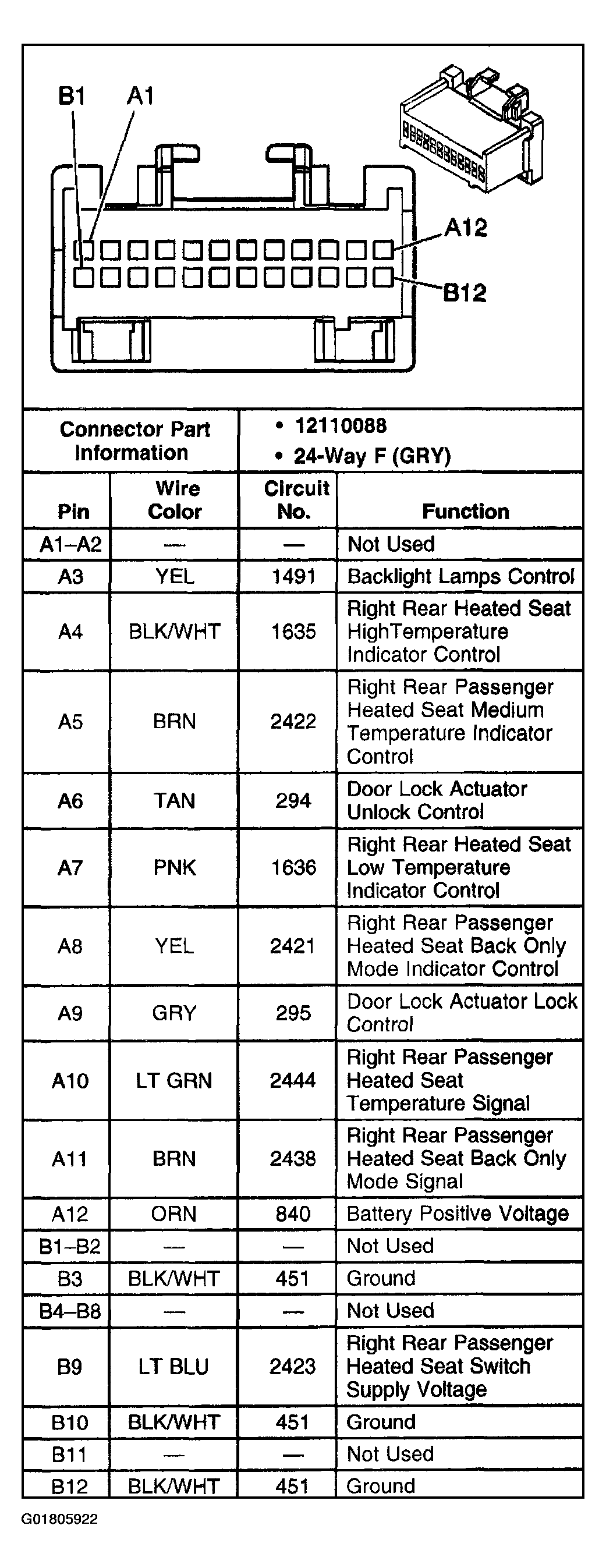

Fig 30: Right Rear Door Module (RRDM) C1
Courtesy of GENERAL MOTORS CORP.
Fig 31: Right Rear Door Module (RRDM) C2
Courtesy of GENERAL MOTORS CORP.
Fig 32: Right Rear Door Module (RRDM) C3
Courtesy of GENERAL MOTORS CORP.

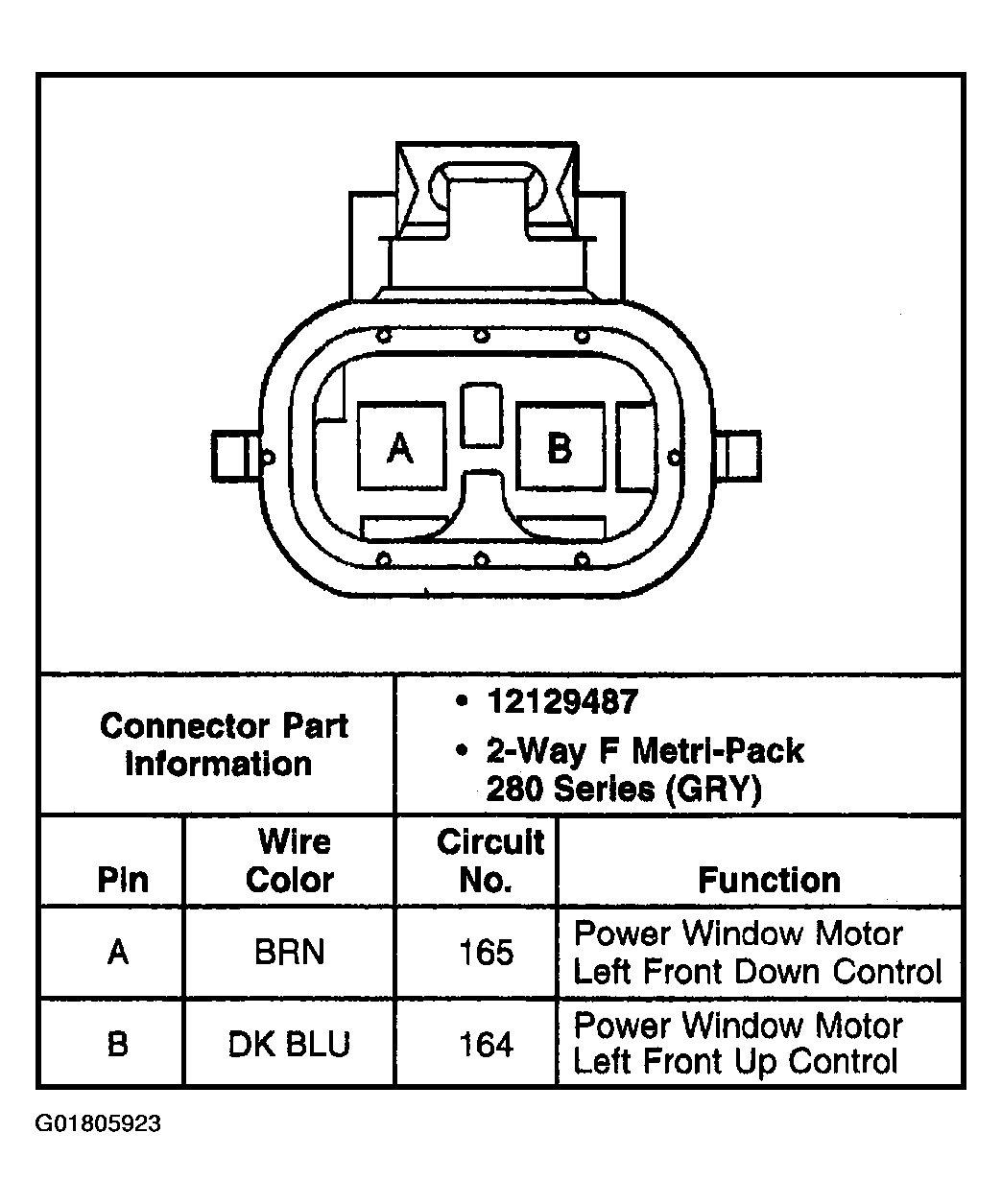

Fig 33: Window Motor - Driver
Courtesy of GENERAL MOTORS CORP.

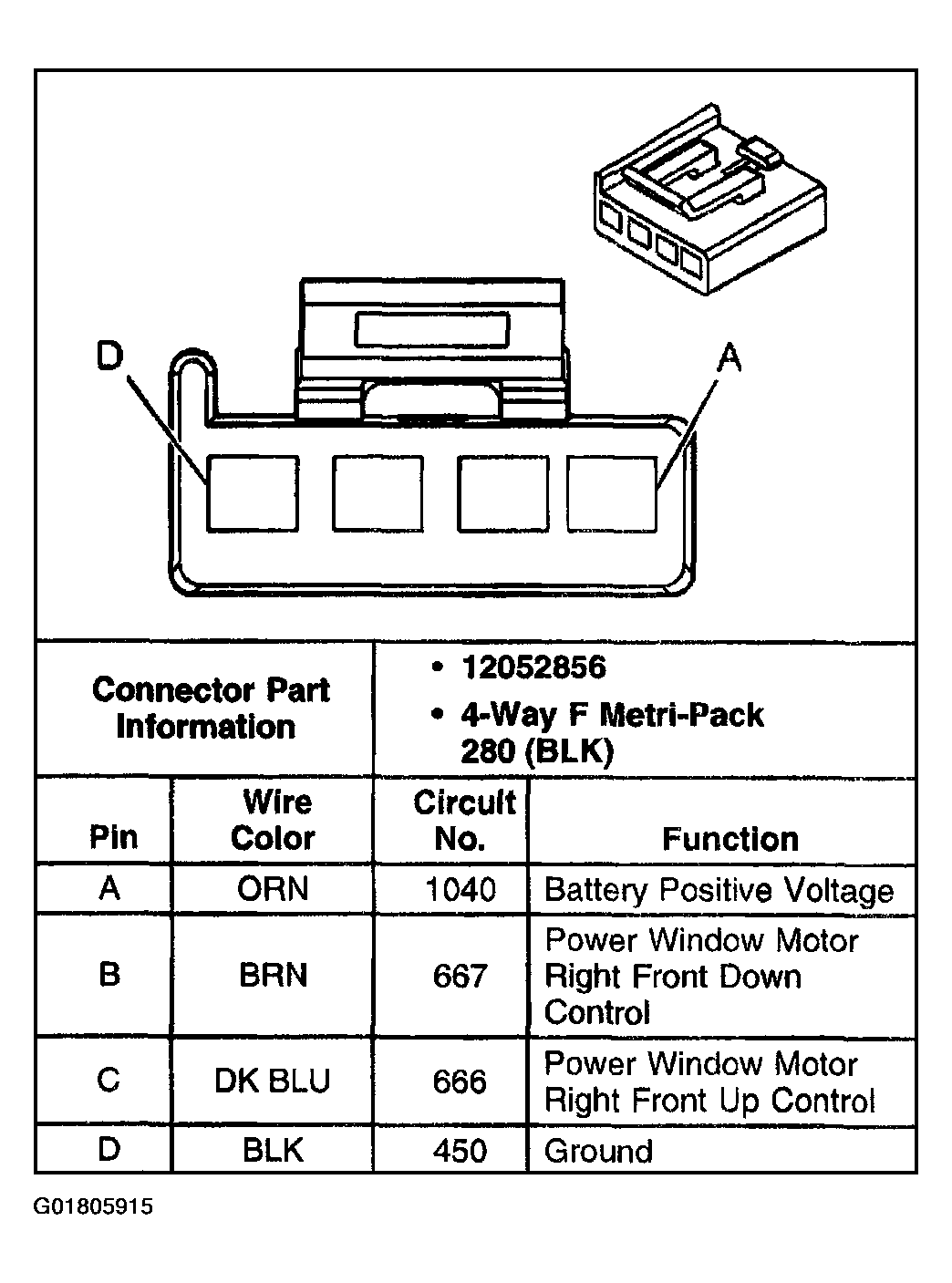

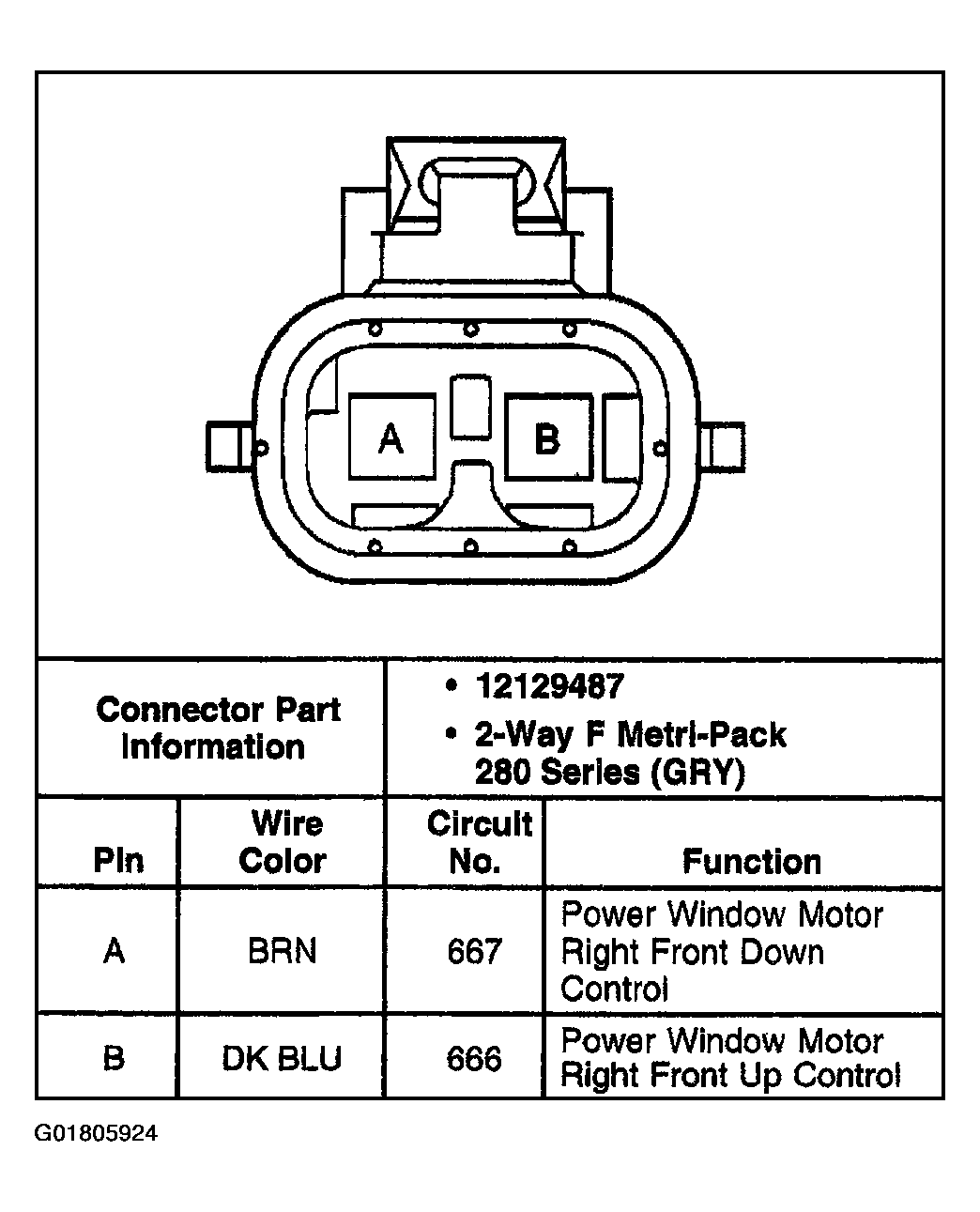

Fig 34: Window Motor - Front Passenger
Courtesy of GENERAL MOTORS CORP.

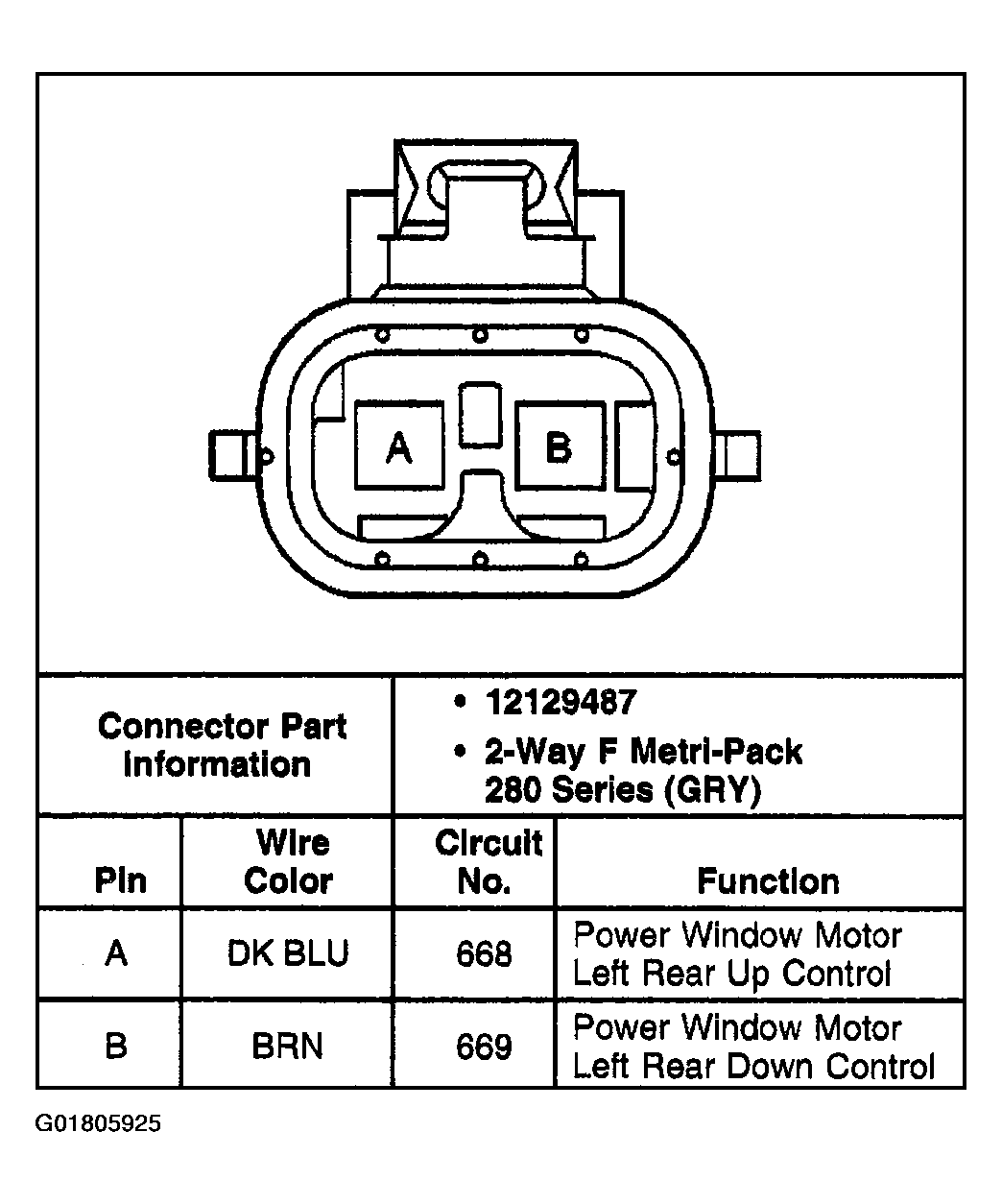

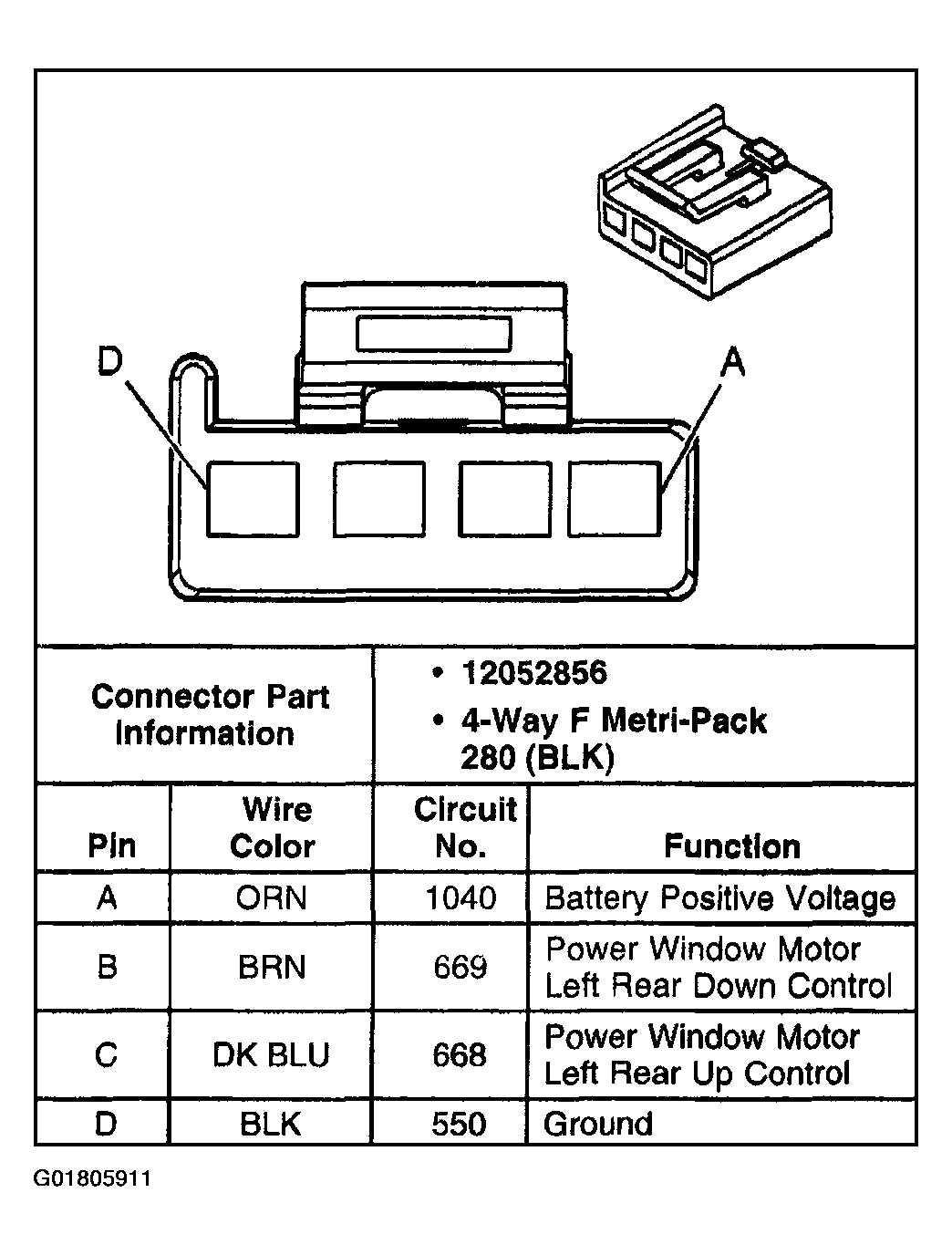

Fig 35: Window Motor - LR
Courtesy of GENERAL MOTORS CORP.

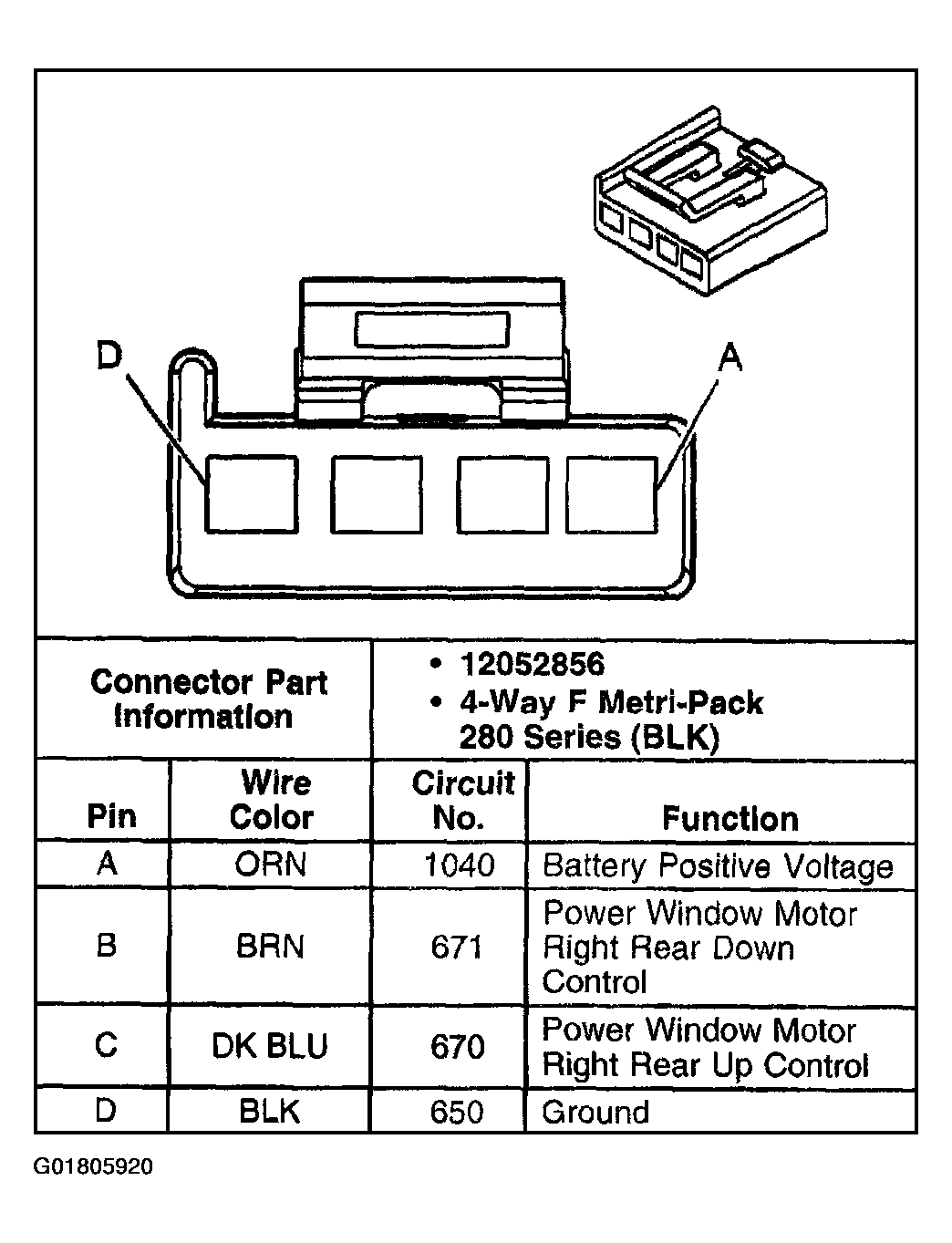

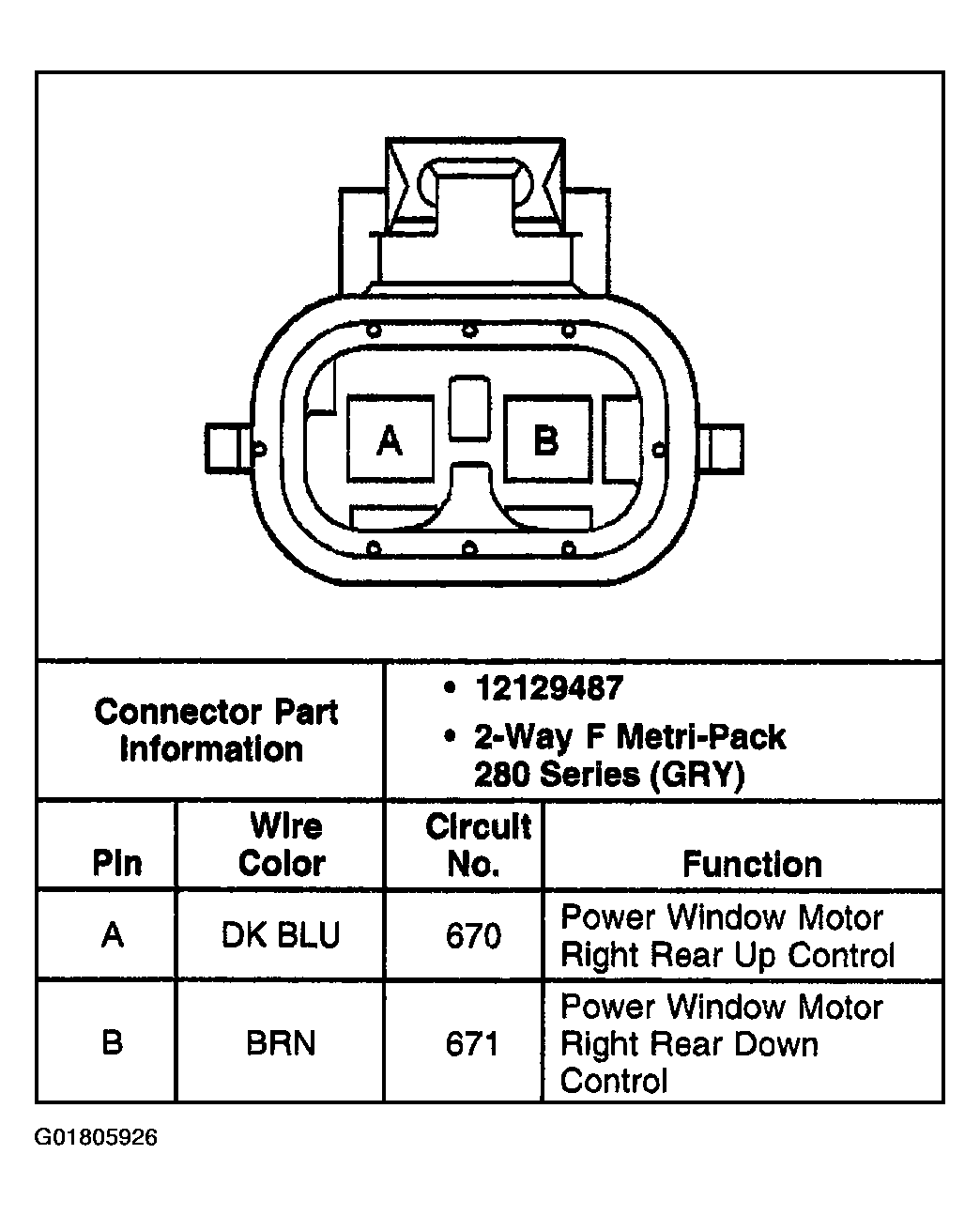

Fig 36: Window Motor - RR
Courtesy of GENERAL MOTORS CORP.

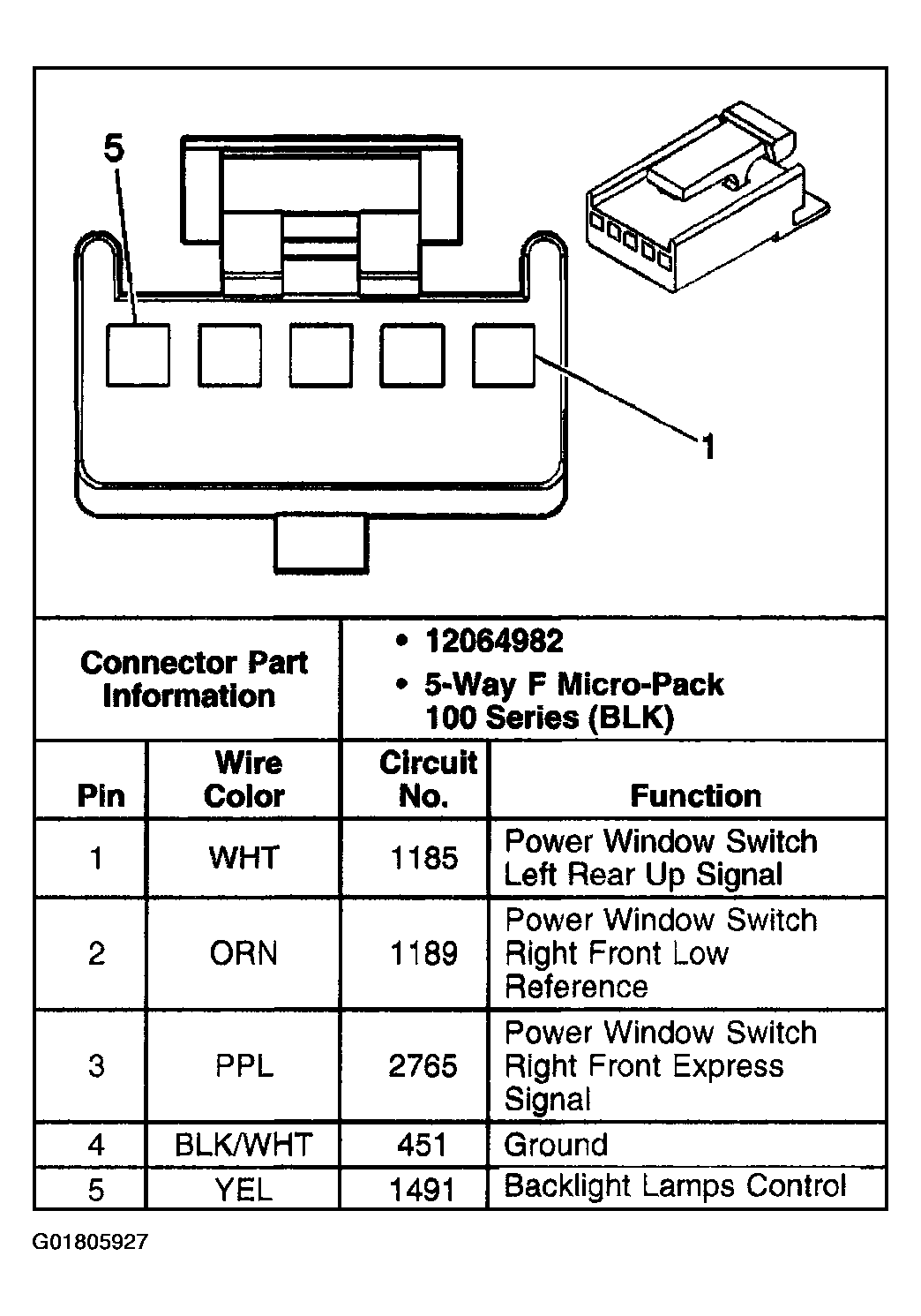

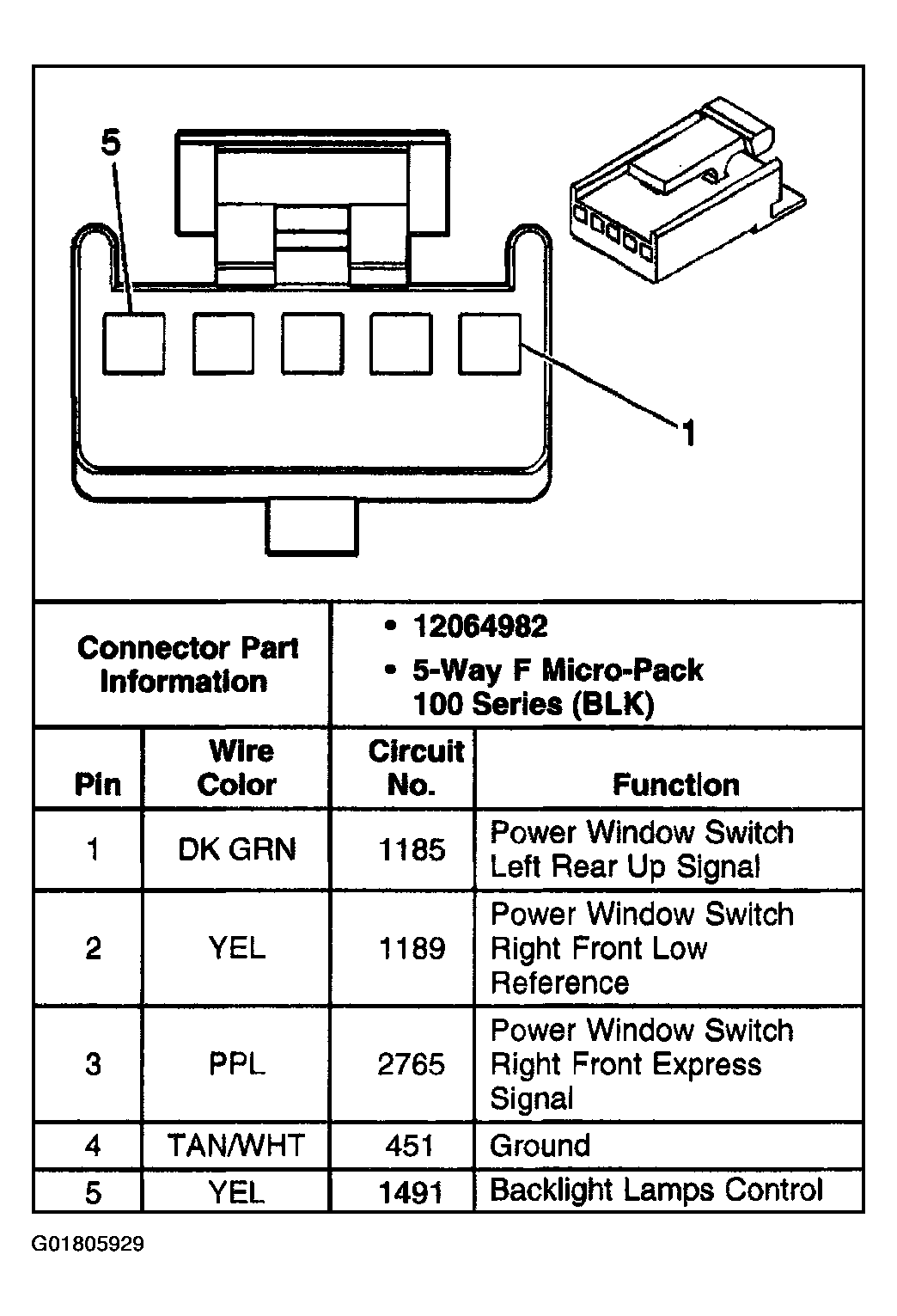

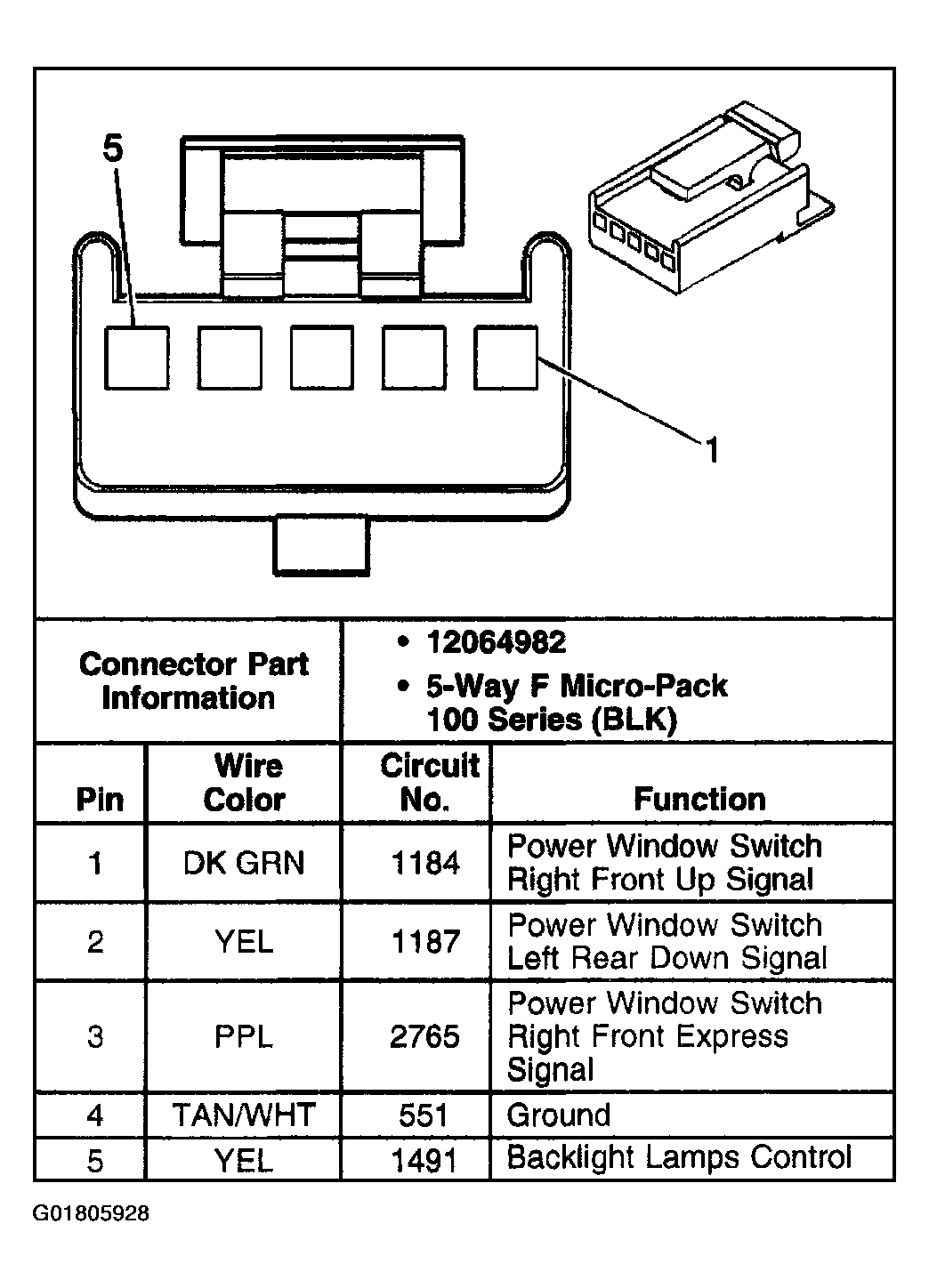

Fig 37: Window Switch - Front Passenger
Courtesy of GENERAL MOTORS CORP.
Fig 38: Window Switch - LR
Courtesy of GENERAL MOTORS CORP.
Fig 39: Window Switch - RR
Courtesy of GENERAL MOTORS CORP.
