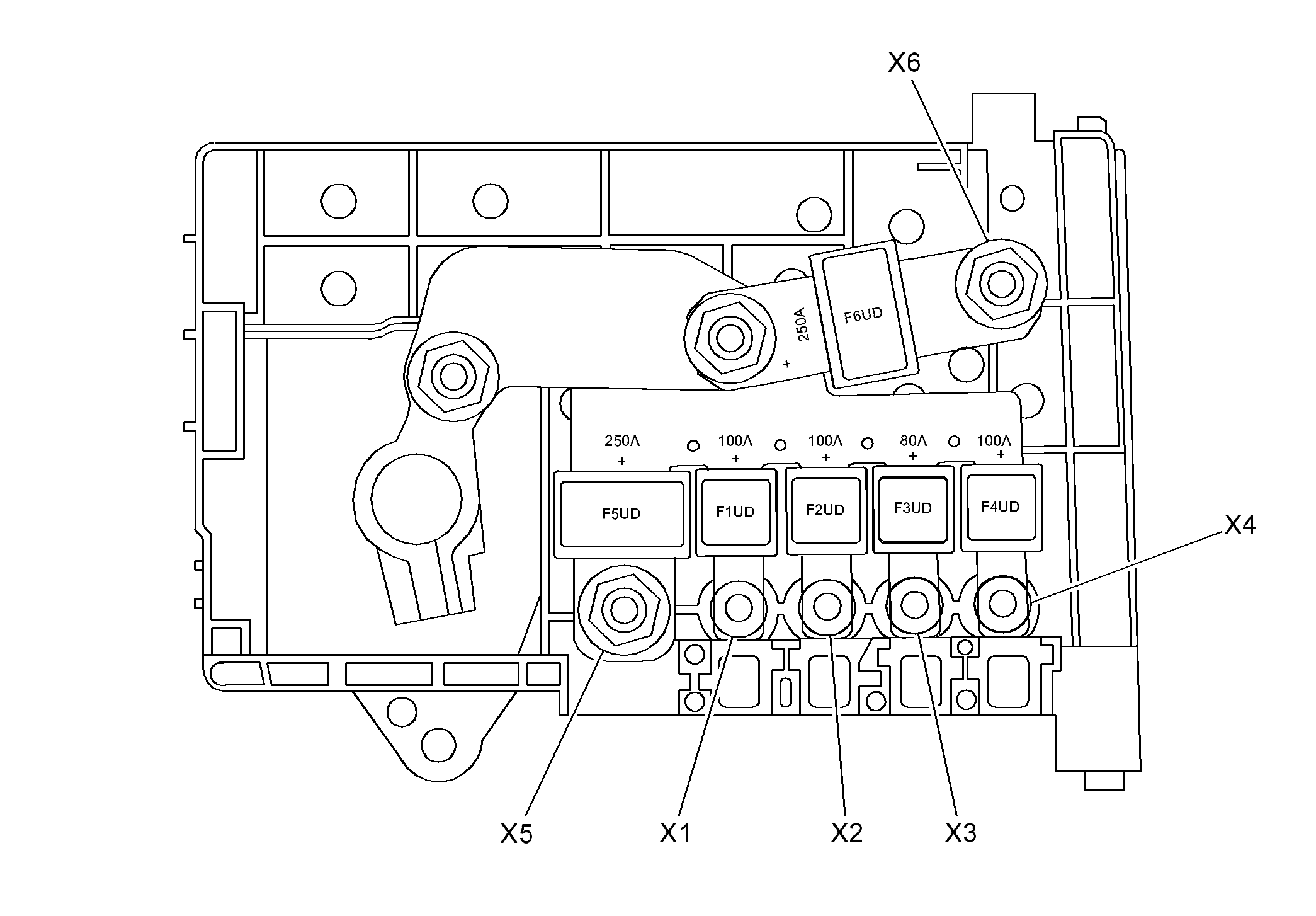

X50D Fuse Block - Battery Top View
X50D FUSE BLOCK - BATTERY FUSE IDENTIFICATION
| No. | Device Label Name | Device Assigned Name | Rating | Description |
|---|---|---|---|---|
| F1UD: 1 | F1UD: - | F1UD: F1UD Fuse | F1UD: 100 A | F1UD: X51A Fuse Block - Instrument Panel |
| F2UD: 2 | F2UD: - | F2UD: F2UD Fuse | F2UD: 100 A | F2UD: X51A Fuse Block - Instrument Panel |
| F3UD: 3 | F3UD: - | F3UD: F3UD Fuse | F3UD: 80 A | F3UD: K43 Power Steering Control Module |
| F4UD: 4 | F4UD: - | F4UD: F4UD Fuse | F4UD: 100 A | F4UD: X53A Fuse Block - Rear Body |
| F5UD: 5 | F5UD: - | F5UD: F5UD Fuse | F5UD: 250 A | F5UD: X50A Fuse Block - Underhood |
| F6UD: 6 | F6UD: - | F6UD: F6UD Fuse | F6UD: 250 A | F6UD: M64 Starter Motor |
