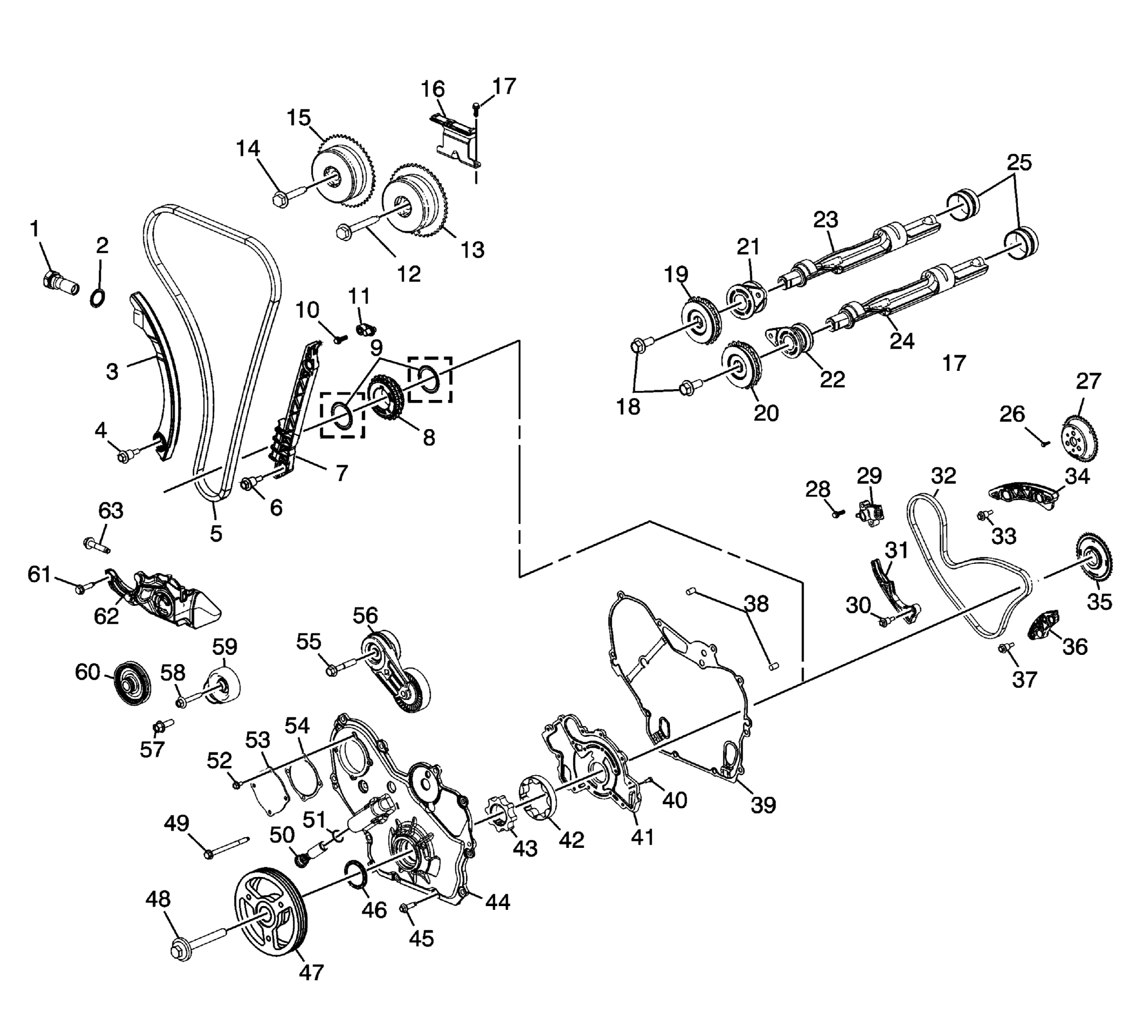

Timing Chain and Components
WARNING: This page is about a different variant/trim than selected.
| Callout | Component Name |
|---|---|
| 1 | Timing Chain Tensioner Body |
| 2 | Timing Chain Tensioner Seal |
| 3 | Adjustable Timing Chain Guide |
| 4 | Adjustable Timing Chain Guide Bolt |
| 5 | Timing Chain |
| 6 | Fixed Timing Chain Guide Bolt |
| 7 | Fixed Timing Chain Guide |
| 8 | Timing Chain Drive Sprocket |
| 9 | Friction Washers, if equipped |
| 10 | Timing Chain Oil Nozzle Bolt |
| 11 | Timing Chain Oil Nozzle |
| 12 | Camshaft Position Actuator Bolt |
| 13 | Intake Camshaft Position Actuator |
| 14 | Camshaft Position Actuator Bolt |
| 15 | Exhaust Camshaft Position Actuator |
| 16 | Upper Timing Chain Guide |
| 17 | Upper Timing Chain Guide Bolt |
| 18 | Balance Shaft Drive Sprocket Bolts |
| 19 | Exhaust Balance Shaft Drive Sprocket |
| 20 | Intake Balance Shaft Drive Sprocket |
| 21 | Exhaust Balance Shaft Bearing Carrier |
| 22 | Intake Balance Shaft Bearing Carrier |
| 23 | Exhaust Balance Shaft |
| 24 | Intake Balance Shaft |
| 25 | Balance Shaft Rear Bearing |
| 26 | Water Pump Drive Sprocket Bolt |
| 27 | Water Pump Drive Sprocket |
| 28 | Balance Shaft Drive Chain Tensioner Assembly Bolt |
| 29 | Balance Shaft Drive Chain Tensioner Assembly |
| 30 | Adjustable Balance Shaft Drive Chain Guide Bolt |
| 31 | Adjustable Balance Shaft Drive Chain Guide |
| 32 | Balance Shaft Drive Chain |
| 33 | Balance Shaft Drive Chain Guide Bolt |
| 34 | Balance Shaft Drive Chain Guide |
| 35 | Balance Shaft Drive Sprocket |
| 36 | Balance Shaft Drive Chain Guide |
| 37 | Balance Shaft Drive Chain Guide Bolt |
| 38 | Engine Front Cover Alignment Pins |
| 39 | Engine Front Cover Gasket |
| 40 | Oil Pump Cover Bolt |
| 41 | Oil Pump Cover |
| 42 | Oil Pump Gear |
| 43 | Oil Pump Inner Rotor |
| 44 | Engine Front Cover |
| 45 | Engine Front Cover Bolt |
| 46 | Crankshaft Front Oil Seal |
| 47 | Crankshaft Balancer |
| 48 | Crankshaft Balancer Bolt |
| 49 | Engine Front Cover Bolt |
| 50 | Oil Pressure Relief Valve |
| 51 | Oil Pressure Relief Valve O-Ring |
| 52 | Water Pump Sprocket Access Cover Bolt |
| 53 | Water Pump Sprocket Access Cover |
| 54 | Water Pump Sprocket Access Cover Gasket |
| 55 | Belt Tensioner Bolt |
| 56 | Belt Tensioner |
| 57 | Belt Tensioner Bolt |
| 58 | Belt Tensioner Pulley Bolt |
| 59 | Belt Tensioner |
| 60 | Power Steering Pump Pulley |
| 61 | Power Steering Pump Bolt |
| 62 | Power Steering Pump Bracket |
| 63 | Power Steering Pump Bracket Bolt |
