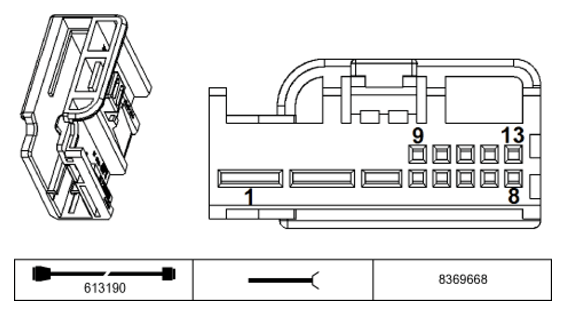

Basic Body Module SX13253A Connector End View
Pin Assignments at Plug Connector X13253
| Pin | Type | Description /Signal type | Connection /Measuring notes |
|---|---|---|---|
| 1 | M | Ground | Ground point |
| 2 | E | Supply, terminal 30 | Fuse F27 |
| 3 | A | Rear lid open signal | Trunk lid central locking drive with trunk lid contact switch |
| 4 | Not occupied | ||
| 5 | A | Signal, central arrest motor | Central locking drive, fuel filler flap |
| 6 | Not occupied | ||
| 7 | Not occupied | ||
| 8 | Not occupied | ||
| 9 | Not occupied | ||
| 10 | Not occupied | ||
| 11 | Not occupied | ||
| 12 | A | Signal, unlock fuel filler cap | Central locking drive, fuel filler flap |
| 13 | Not occupied |
