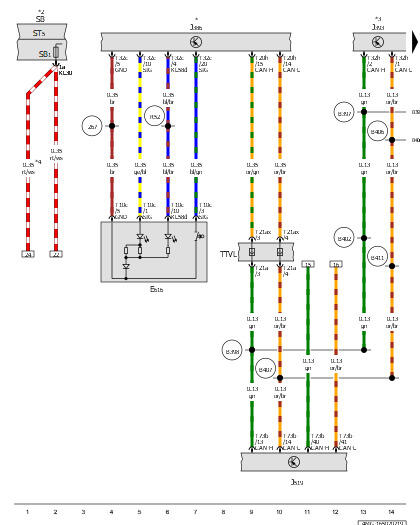

Interior Monitoring And Vehicle Inclination Deactivation Button, Driver Door Control Module, Comfort System Central Control Module, Vehicle Electrical System Control Module
E616
Interior Monitoring and Vehicle Inclination Deactivation Button
J386
Driver Door Control Module
J393
Comfort System Central Control Module
J519
Vehicle Electrical System Control Module
SB
Fuse Panel B
SB1
Fuse 1 (On Fuse Panel B)
ST5
Fuse Panel 5
T10c
10-Pin Connector, Black
T20h
20-Pin Connector, White
T21a
21-Pin Connector, Black
T21ax
21-Pin Connector, Black
T32c
32-Pin Connector, Blue
T32h
32-Pin Connector, Blue
T73b
73-Pin Connector, Black, Naturally Cloudy
TTVL
Left Front Door Coupling Point
267
Ground Connection 2 (in Driver Door Wiring Harness)
B397
Comfort System CAN Bus High Connection 1 (in Main Wiring Harness)
B398
Comfort System CAN Bus High Connection 2 (in Main Wiring Harness)
B402
Comfort System CAN Bus High Connection 6 (in Main Wiring Harness)
B406
Comfort System CAN Bus Low Connection 1 (in Main Wiring Harness)
B407
Comfort System CAN Bus Low Connection 2 (in Main Wiring Harness)
B411
Comfort System CAN Bus Low Connection 6 (in Main Wiring Harness)
R52
Connection 58S (in Driver Door Wiring Harness)
*
Refer to Applicable Driver Door Control Module Wiring Diagram
*2
Refer to Applicable Wiring Diagram for Fuse Positions
*3
Refer to Applicable Convenience System Wiring Diagram
*4
Anti-Theft Alarm System with Interior Monitoring
