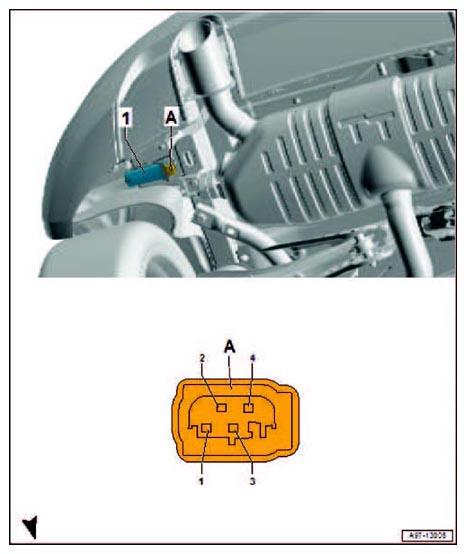

Tire Pressure Monitoring Control Module Connector End View (J502, T4ci)
| 1 | Tire Pressure Monitoring Control Module -J502- |
| A | 12-Pin Connector -T4ci-, black |
| -T4ci- (A) | Designation |
|---|---|
| 1 | Extended System CAN-Bus Low, to (B109) CAN-Bus Extended Low Connection 1 (in main wiring harness) |
| 2 | Terminal 30, from Fuse panel C -SC- |
| 3 | Extended System CAN-Bus High, to (B108) CAN-Bus Extended High Connection 1 (in main wiring harness) |
| 4 | Terminal 31, to 729 Ground connection on left rear wheel housing |
