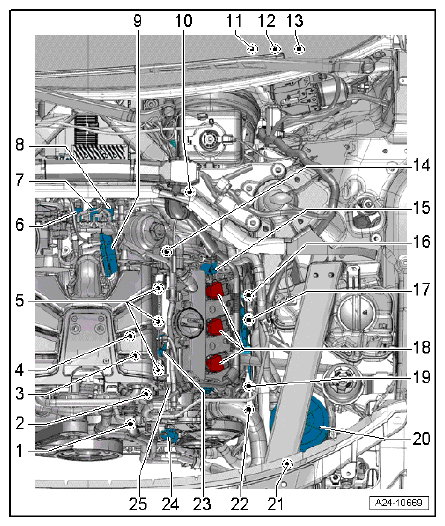

Engine Compartment, Left
- 1 - Engine coolant temperature sensor -G62- → INTAKE MANIFOLD RUNNER POSITION SENSOR -G336-
- 2 - Intake manifold runner position sensor 2 -G512- → INTAKE MANIFOLD RUNNER POSITION SENSOR -G336-
- 3 - Fuel pressure sensor -G247- → UNDER THE INTAKE MANIFOLD LOWER SECTION, CYLINDER BANK 2 (LEFT)
- 4 - Knock sensor 2 -G66- → UNDER THE INTAKE MANIFOLD LOWER SECTION, CYLINDER BANK 2 (LEFT)
- 5
- Fuel Injectors, Cylinder Bank 2 → UNDER THE INTAKE MANIFOLD LOWER SECTION, CYLINDER BANK 2 (LEFT)
- N33 (injector 4), N83 (injector 5), N84 (injector 6)
- 6 - Secondary air injection solenoid valve -N112- → UNDER THE INTAKE MANIFOLD LOWER SECTION, CYLINDER BANK 2 (LEFT)
- 7 - Intake manifold runner control valve -N316- → UNDER THE INTAKE MANIFOLD LOWER SECTION, CYLINDER BANK 2 (LEFT)
- 8 - Secondary air injection solenoid valve 2 -N320- → UNDER THE INTAKE MANIFOLD LOWER SECTION, CYLINDER BANK 2 (LEFT)
- 9 - Valve control module -J808- → UNDER THE INTAKE MANIFOLD LOWER SECTION, CYLINDER BANK 2 (LEFT)
- 10 - Oxygen sensor 2 after catalytic converter -G131- → EVAP CANISTER PURGE REGULATOR VALVE 1 -N80-
- 12
- Accelerator pedal position sensor -G79-/Accelerator pedal position sensor 2 -G185- → CHARGE AIR PRESSURE SENSOR -G31-/INTAKE AIR TEMPERATURE SENSOR -G42-
- In accelerator pedal module
- 13
- Brake lamp switch -F-/Brake pedal switch -F47-
- at the brake pedal
- 14 - Connectors on left rear of engine → ELECTRICAL CONNECTORS ON LEFT REAR OF ENGINE
- 15 - Camshaft adjustment valve 2 -N208- → ELECTRICAL CONNECTORS ON LEFT REAR OF ENGINE
- 16 - Heated oxygen sensor 2 -G108- → EVAP CANISTER PURGE REGULATOR VALVE 1 -N80-
- 17 - Left electrohydraulic engine mount solenoid valve -N144- → ELECTROHYDRAULIC ENGINE MOUNTS SOLENOID VALVE
- 18
- Ignition Coils, Cylinder Bank 2
- N292 (coil 4), N323 (coil 5), N324 (coil 6)
- 19 - Oil pressure regulation valve -N428- → OIL PRESSURE REGULATION VALVE -N428-
- 20 - Secondary air injection pump motor -V101- → OIL PRESSURE REGULATION VALVE -N428-
- 21 - Charge air coolant pump -V188- → FOR 3.0L ENGINE, CGXC/CTUB
- 22 - After-run coolant pump -V51- → FOR 3.0L ENGINE, CGXC/CTUB
- 23 - Camshaft position sensor 2 -G163- → ELECTRICAL CONNECTORS ON LEFT REAR OF ENGINE
- 24 - Intake air temperature sensor 2 -G430-/Charge air pressure sensor 2 -G447- → OIL LEVEL THERMAL SENSOR - G266-
- 25 - Cylinder head coolant valve -N489-
