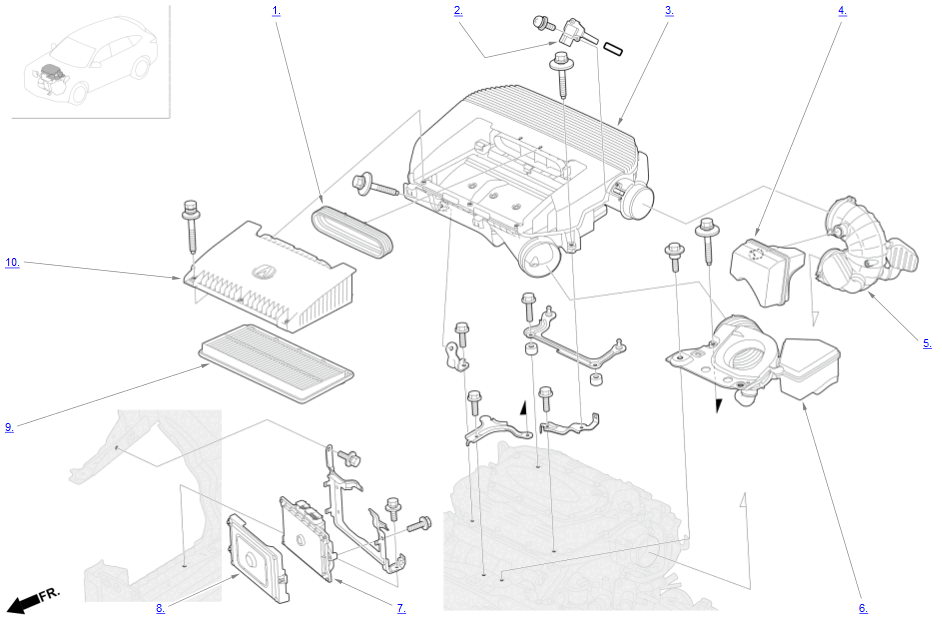

Exploded View
For replacement of components listed below, see Repair Procedure
Air Cleaner Area (3.5L Engine) Components
| Component Name | Callout |
|---|---|
| Cover Joint Tube | 1 |
| Mass Air Flow (MAF) Sensor/Intake Air Temperature (IAT) Sensor | 2 |
| Air Cleaner Housing | 3 |
| Air Flow Chamber | 4 |
| Air Flow Tube | 5 |
| Air Intake Tube | 6 |
| Powertrain Control Module (PCM) | 7 |
| PCM Cover | 8 |
| Air Cleaner Element | 9 |
| Air Cleaner Housing Cover | 10 |
| Air Cleaner Rear Heat Shield | 11 |
| Air Intake Form | 12 |
| Air Intake Resonator | 13 |
| Air Cleaner Front Heat Shield | 14 |
