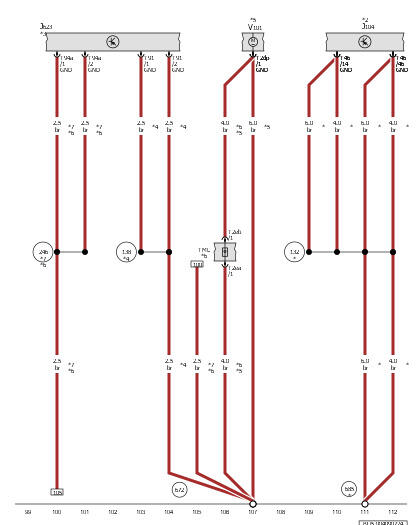

Abs Control Module, Engine/Motor Control Module, Secondary Air Injection Pump Motor
J104
ABS Control Module
J623
Engine/Motor Control Module
T2dp
2-Pin Connector, Black
T2ea
2-Pin Connector, Black
T2eb
2-Pin Connector, Black
T46
46-Pin Connector, Black
T91
91-Pin Connector, Black
T94a
94-Pin Connector, Black
TML
Coupling Point in Engine/Motor Compartment, Left
V101
Secondary Air Injection Pump Motor
132
Ground Connection 3 (in Engine/Motor Compartment Wiring Harness)
138
Control Module Ground Connection (in Motronic Multiform Fuel Injection Wiring Harness)
246
Control Module Ground Connection (in Engine Wiring Harness)
672
Ground Connection 2 on Left Front Longitudinal Member
685
Ground Connection 1 on Right Front Longitudinal Member
*
Depending on Equipment
*2
Refer to Applicable Brake System Wiring Diagram
*3
Refer to Applicable Engine Wiring Diagram
*4
For Vehicles with 2.0L Gasoline Engine
*5
For Vehicles with Secondary Air Injection Pump
*6
For Vehicles with 1.5L Gasoline Engine
*7
For Vehicles with a 1.4L Engine
