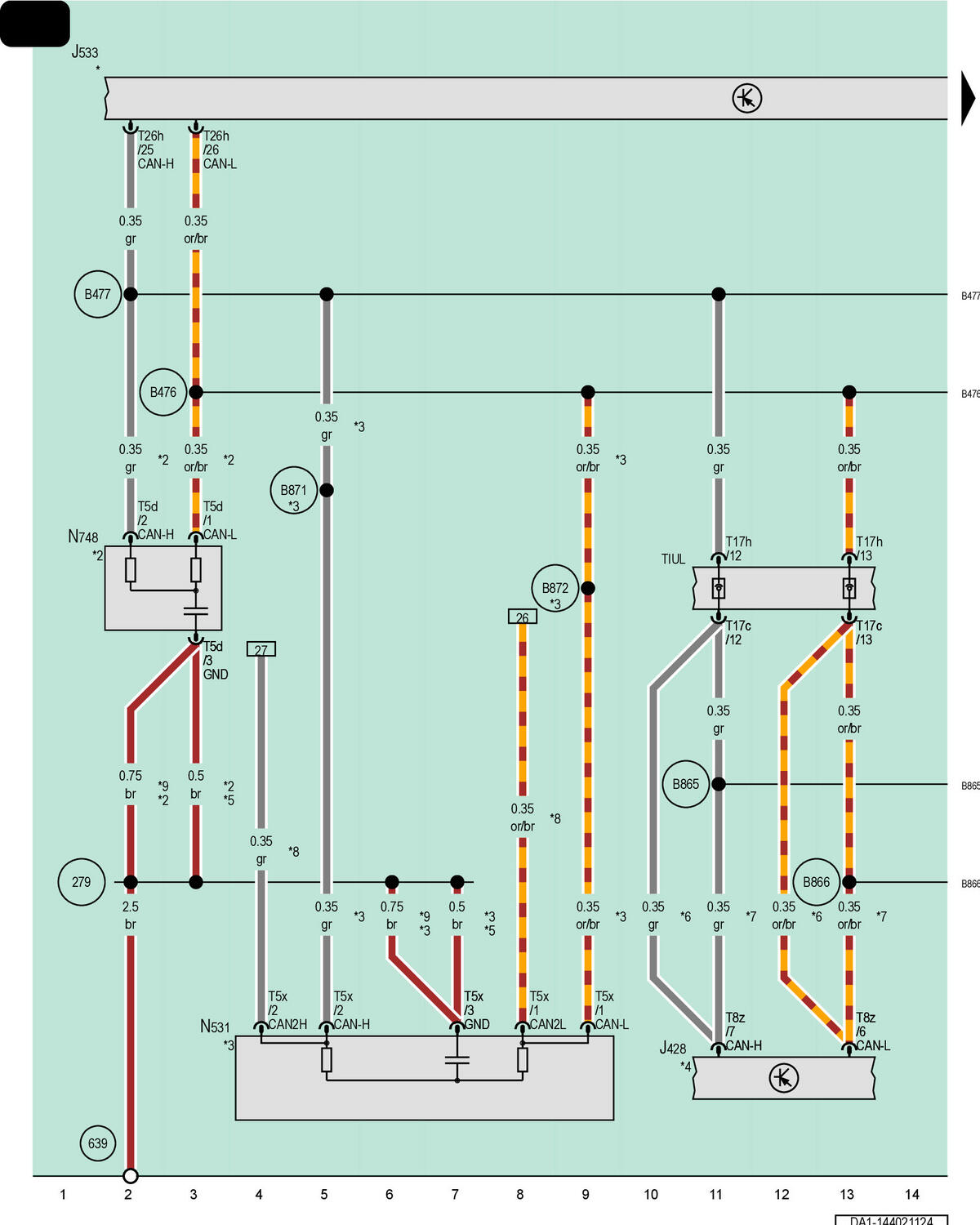

Control Module For Adaptive Cruise Control, Data Bus On Board Diagnostic Interface, Can Bus Wires End Resistance, Can Bus Wires End Resistance 2
J428
Control Module for Adaptive Cruise Control
J533
Data Bus on Board Diagnostic Interface
N531
CAN Bus Wires End Resistance
N748
CAN Bus Wires End Resistance 2
T5d
5-Pin Connector, Black
T5x
5-Pin Connector, Black
T8z
8-Pin Connector, Black
T17c
17-Pin Connector, Black
T17h
17-Pin Connector, Black
T26h
26-Pin Connector, Black
TIUL
Coupling Point in Interior, Bottom Left
279
Ground Connection 5 (in Interior Wiring Harness)
639
Ground Connection on Left A-Pillar
B476
Connection 12 (in Main Wiring Harness)
B477
Connection 13 (in Main Wiring Harness)
B865
Driver Assistance Systems CAN Bus High Connection 1 (in Main Wiring Harness)
B866
Driver Assistance Systems CAN Bus Low Connection 1 (in Main Wiring Harness)
B871
Driver Assistance Systems CAN Bus High Connection 4 (in Main Wiring Harness)
B872
Driver Assistance Systems CAN Bus Low Connection 4 (in Main Wiring Harness)
*
Refer to Applicable Wiring Diagram for Data Bus Networking
*2
For RHD Vehicles
*3
For LHD Vehicles
*4
Refer to Applicable Wiring Diagram for Adaptive Cruise Control
*5
Through November 2024
*6
For Vehicles with LED Headlamps Without Variable Headlamps
*7
For Vehicles with LED Headlamps and Variable Headlamps
*8
For Vehicles Without a Parking Aid
*9
From November 2024
