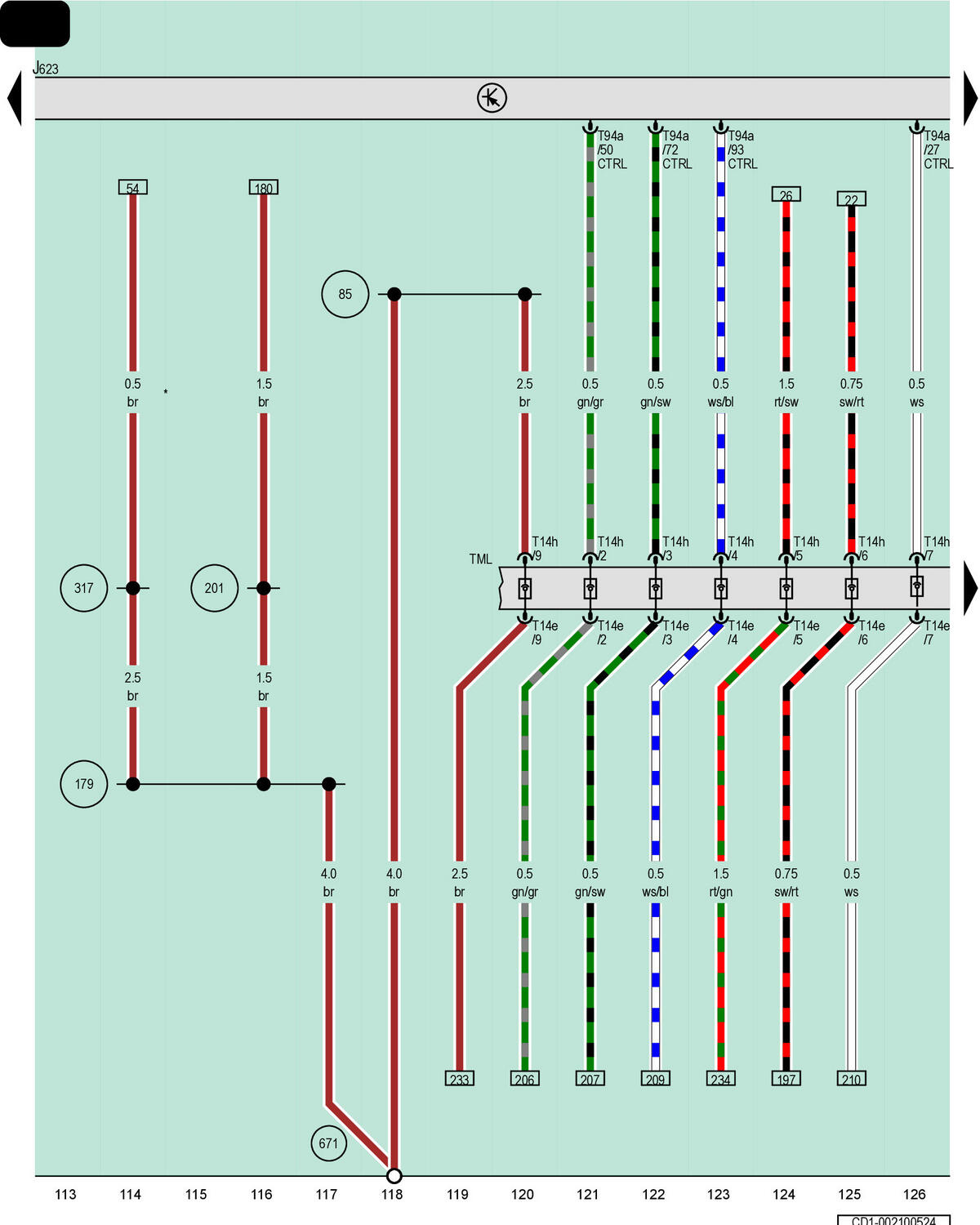

Engine/Motor Control Module

GWWCD1-002100524Courtesy of VOLKSWAGEN GROUP OF AMERICA, INC.

J623

Engine/Motor Control Module

T14e

14-Pin Connector, Gray

T14h

14-Pin Connector, Gray

T94a

94-Pin Connector, Black

TML

Coupling Point in Engine/Motor Compartment, Left

85

Ground Connection 1 (in Engine/Motor Compartment Wiring Harness)

179

Ground Connection (in Left Headlamp Wiring Harness)

201

Ground Connection 5 (in Engine/Motor Compartment Wiring Harness)

317

Ground Connection 7 (in Engine/Motor Compartment Wiring Harness)

671

Ground Connection 1 on Left Front Longitudinal Member

For Vehicles with a Manual Transmission
