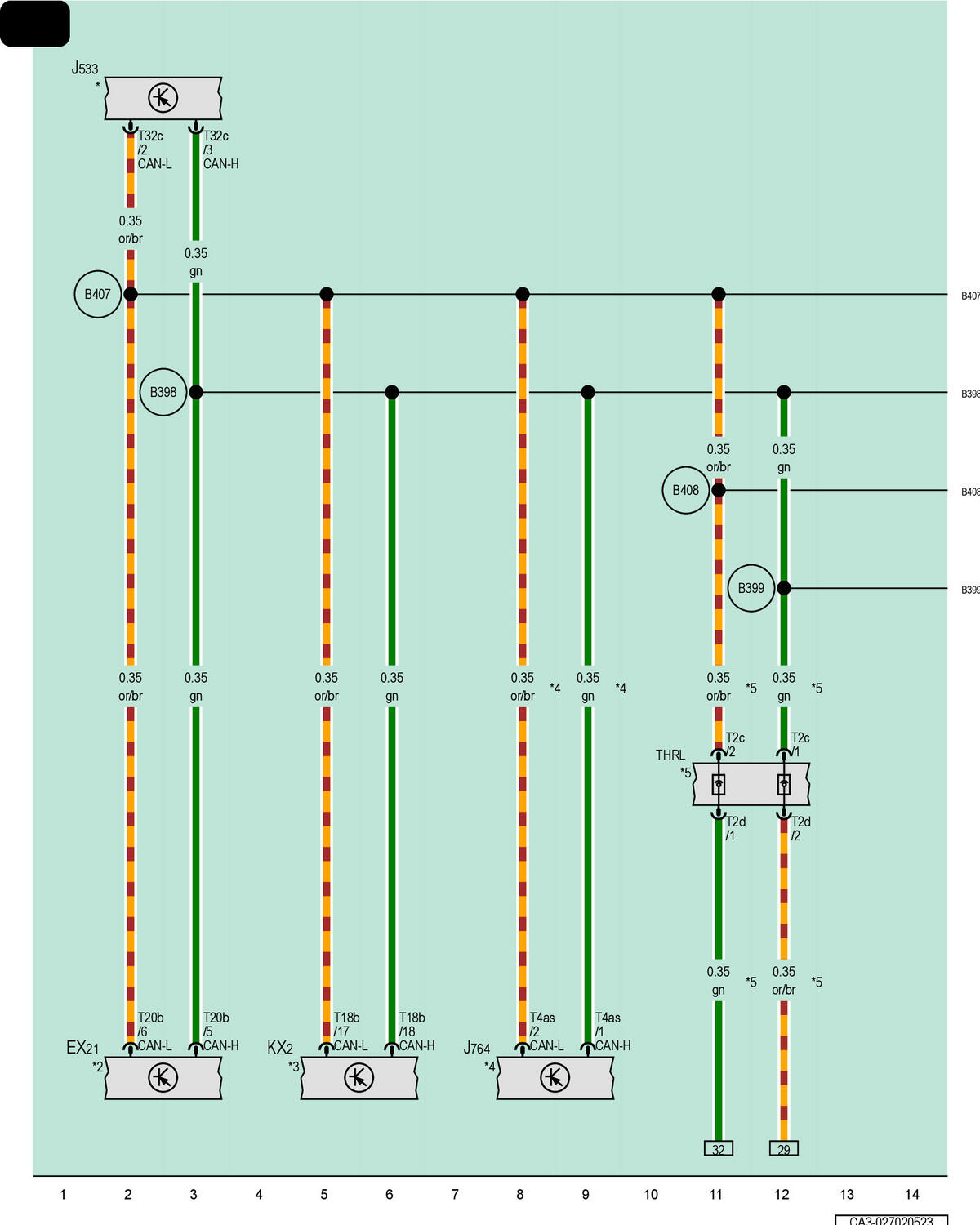

Heater And A/C Controls, Data Bus On Board Diagnostic Interface, Electronic Steering Column Lock Control Module, Instrument Cluster
EX21
Heater and A/C Controls
J533
Data Bus on Board Diagnostic Interface
J764
Electronic Steering Column Lock Control Module
KX2
Instrument Cluster
T2c
2-Pin Connector, Black
T2d
2-Pin Connector, Black
T4as
4-Pin Connector, Black
T18b
18-Pin Connector, Black
T20b
20-Pin Connector, Black
T32c
32-Pin Connector, Black
THRL
Coupling Point in Luggage Compartment, Left
B398
Comfort System CAN Bus High Connection 2 (in Main Wiring Harness)
B399
Comfort System CAN Bus High Connection 3 (in Main Wiring Harness)
B407
Comfort System CAN Bus Low Connection 2 (in Main Wiring Harness)
B408
Comfort System CAN Bus Low Connection 3 (in Main Wiring Harness)
*
Refer to Applicable Wiring Diagram for Data Bus Networking
*2
Refer to Applicable A/C System Wiring Diagram
*3
Refer to Applicable Wiring Diagram for Instrument Cluster
*4
For Vehicles with Power Steering Column Adjustment
*5
For Vehicles with Trailer Setup
