Emergency Flasher Switch, Back-Up Lamp Switch, Vehicle Electrical System Control Module

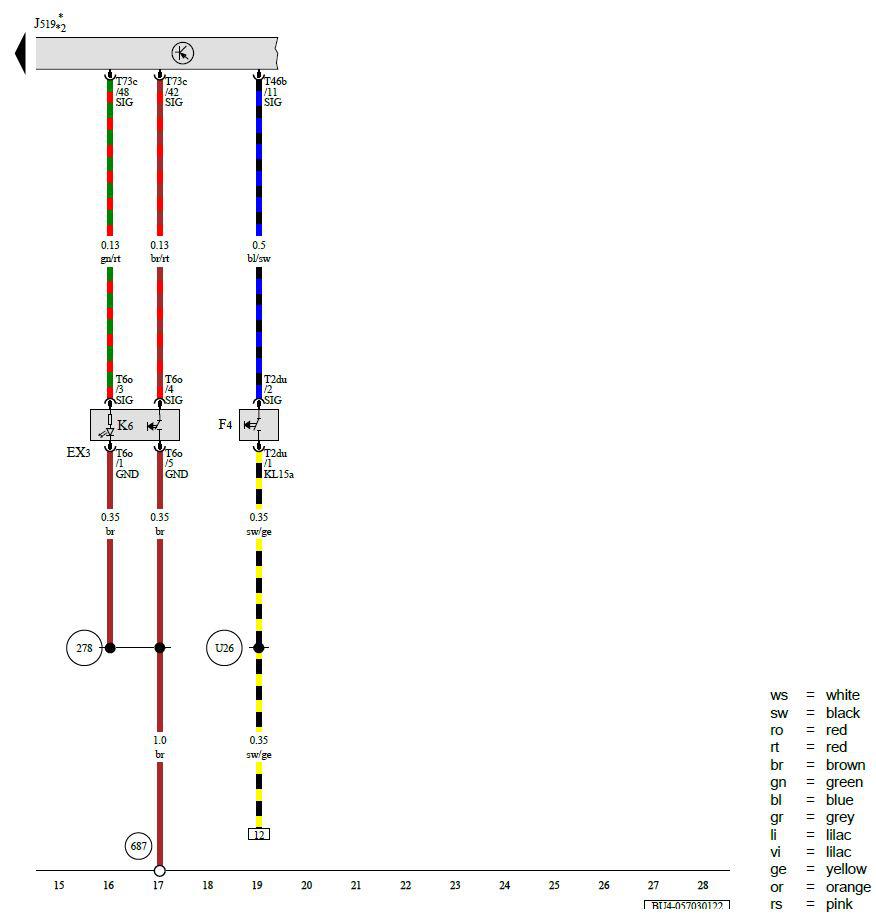

G00618753Courtesy of VOLKSWAGEN GROUP OF AMERICA, INC.

EX3 -  Emergency Flasher Switch

F4 -  Back-Up Lamp Switch

J519 -  Vehicle Electrical System Control Module

K6 -  Emergency Flasher Indicator Lamp

T2du -  2-Pin Connector, Black

T6o -  6-Pin Connector, Blue

T46b -  46-Pin Connector, Black

T73c -  73-Pin Connector, Black

278 -  Ground Connection 4 (in Interior Wiring Harness)

687 -  Ground Connection 1 on Center Tunnel

U26 -  Connection 15 (in Transmission Switch Wiring Harness)

* -  Refer to Applicable Wiring Diagram for Ground Concept in Vehicle Interior

*2 -  Refer to Applicable Wiring Diagram for Fuses in Vehicle Interior
