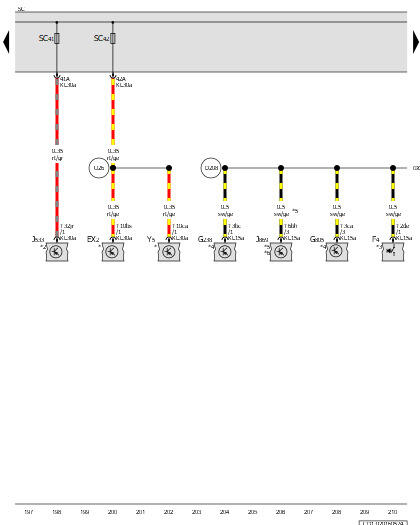

Selector Mechanism, Back-Up Lamp Switch, Air Quality Sensor, Refrigerant Circuit Pressure Sensor, Data Bus On Board Diagnostic Interface, Structure-Borne Sound Control Module, Fuse Panel C, Selector Lever Transmission Range Display
EX2
Selector Mechanism
F4
Back-Up Lamp Switch
G238
Air Quality Sensor
G805
Refrigerant Circuit Pressure Sensor
J533
Data Bus on Board Diagnostic Interface
J869
Structure-Borne Sound Control Module
SC
Fuse Panel C
SC41
Fuse 41 (On Fuse Panel C)
SC42
Fuse 42 (On Fuse Panel C)
T2de
2-Pin Connector, Black
T3bc
3-Pin Connector, Gray
T3ca
3-Pin Connector, Black
T6bh
6-Pin Connector, Black
T10bs
10-Pin Connector, Black
T10ca
10-Pin Connector, Black
T32jr
32-Pin Connector, Black
Y5
Selector Lever Transmission Range Display
D208
Positive Connection 5 (15a) (in Engine/Motor Compartment Wiring Harness)
U26
Connection 15 (in Transmission Switch Wiring Harness)
*
Refer to Applicable Wiring Diagram for Automatic Transmission (DSG)
*2
Refer to Applicable Wiring Diagram for Data Bus Networking
*3
Refer to Applicable Tail Lamp Wiring Diagram
*4
Refer to Applicable A/C System Wiring Diagram
*5
From July 2020
*6
Refer to the Applicable Engine Sound Generator Wiring Diagram
