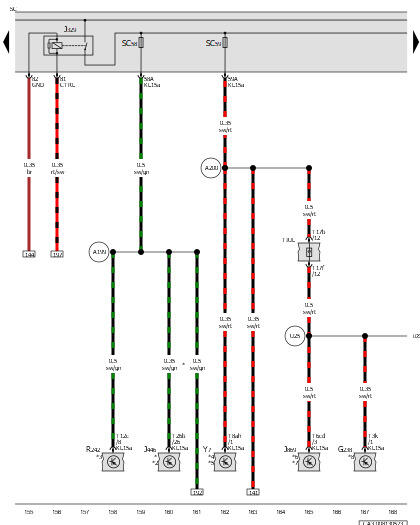

Air Quality Sensor, Parking Aid Control Module, Structure-Borne Sound Control Module, Driver Assistance Systems Front Camera, Fuse Panel C, Automatic Dimming Interior Rearview Mirror
G238
Air Quality Sensor
J329
Terminal 15 Power Supply Relay
J446
Parking Aid Control Module
J869
Structure-Borne Sound Control Module
R242
Driver Assistance Systems Front Camera
SC
Fuse Panel C
SC58
Fuse 58 (On Fuse Panel C)
SC59
Fuse 59 (On Fuse Panel C)
T3k
3-Pin Connector, Gray
T6cd
6-Pin Connector, Black
T8ah
8-Pin Connector, Black
T12c
12-Pin Connector, Brown
T17b
17-Pin Connector, Brown
T17f
17-Pin Connector, Brown
T26b
26-Pin Connector, Black
TIUL
Coupling Point in Interior, Bottom Left
Y7
Automatic Dimming Interior Rearview Mirror
A199
Positive Connection 4 (15a) (in Instrument Panel Wiring Harness)
A200
Positive Connection 5 (15a) (in Instrument Panel Wiring Harness)
U25
Connection 15 (in Manual Transmission Wiring Harness)
*
For Vehicles with Park Distance Control (PDC)
*2
Refer to Wiring Diagram for Parking Aid
*3
Refer to the Applicable Driver Assistance Systems Front Camera Wiring Diagram
*4
For Vehicles with Automatic Dimming Interior Rearview Mirror
*5
Refer to the Applicable Interior Rearview Mirror Wiring Diagram
*6
For Vehicles with Engine/Motor Sound Generation
*7
Refer to the Applicable Engine Sound Generator Wiring Diagram
*8
Refer to Applicable A/C System Wiring Diagram
