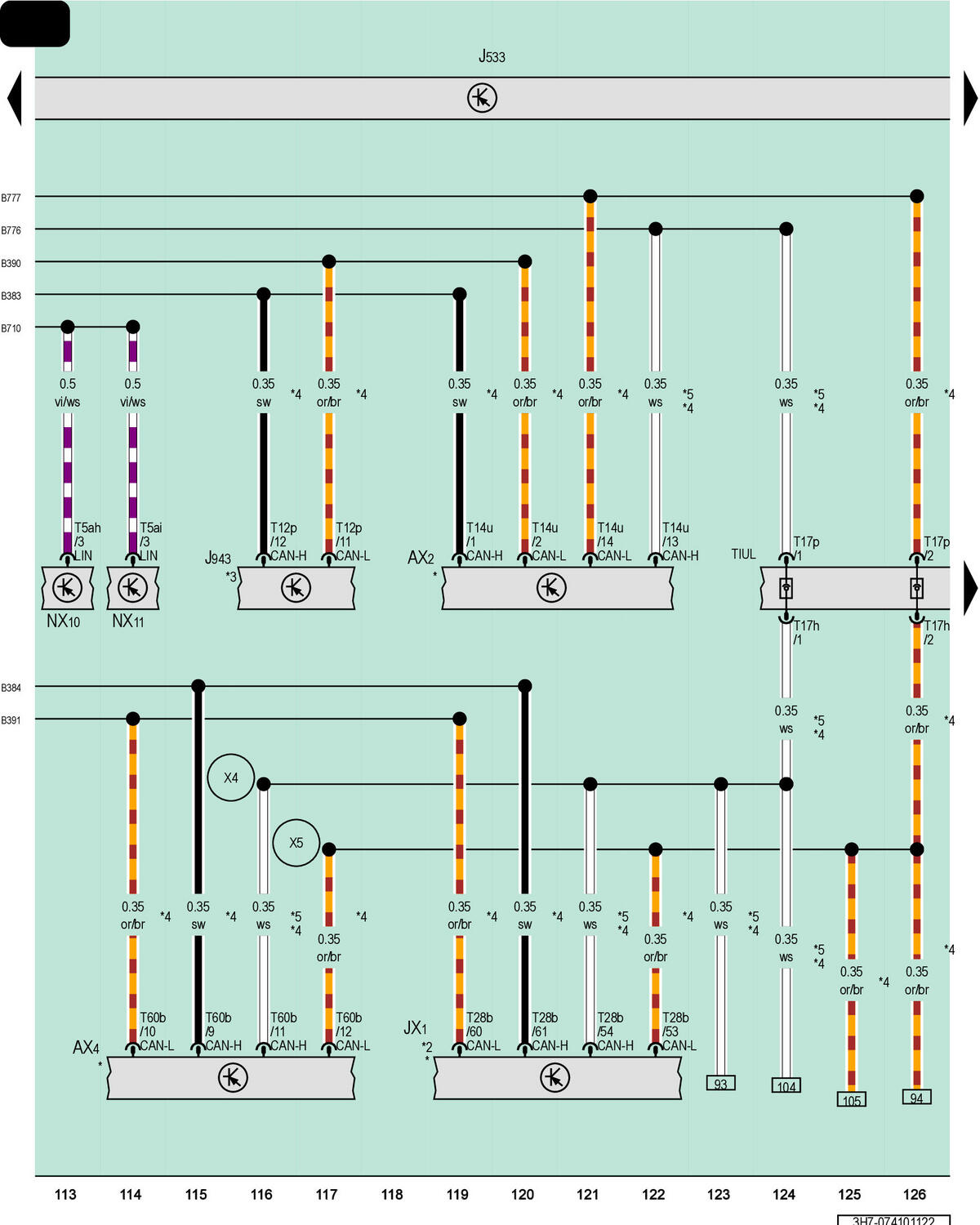

Electric Drive Power And Control Electronics, Data Bus On Board Diagnostic Interface, Engine Sound Generator Control Module, Left Front Seat Belt, Right Front Seat Belt
AX2
High-Voltage Battery 1
AX4
High-Voltage Battery Charger 1
JX1
Electric Drive Power and Control Electronics
J533
Data Bus on Board Diagnostic Interface
J943
Engine Sound Generator Control Module
NX10
Left Front Seat Belt
NX11
Right Front Seat Belt
T5ah
5-Pin Connector, Naturally Cloudy
T5ai
5-Pin Connector, Naturally Cloudy
T12p
12-Pin Connector, Black
T14u
14-Pin Connector, Black
T17h
17-Pin Connector, Blue
T17p
17-Pin Connector, Blue
T28b
28-Pin Connector, Black
T60b
60-Pin Connector, Black
TIUL
Coupling Point in Interior, Bottom Left
B383
Powertrain CAN Bus High Connection 1 (in Main Wiring Harness)
B384
Powertrain CAN Bus High Connection 2 (in Main Wiring Harness)
B390
Powertrain CAN Bus Low Connection 1 (in Main Wiring Harness)
B391
Powertrain CAN Bus Low Connection 2 (in Main Wiring Harness)
B710
LIN Bus Connection 5 (in Main Wiring Harness)
B776
Hybrid CAN Bus High Connection 1 (in Main Wiring Harness)
B777
Hybrid CAN Bus Low Connection 1 (in Main Wiring Harness)
X4
CAN Bus Hybrid High Connection 1 (in Engine/Motor Compartment Wiring Harness)
X5
CAN Bus Hybrid Low Connection 1 (in Engine/Motor Compartment Wiring Harness)
*
Refer to Applicable High-Voltage System Wiring Diagram
*2
Refer to Applicable High-Voltage System Pilot Line Wiring Diagram
*3
Refer to the Applicable Engine Sound Generator Wiring Diagram
*4
For Vehicles with Hybrid Drive
*5
Turquoise Wire
