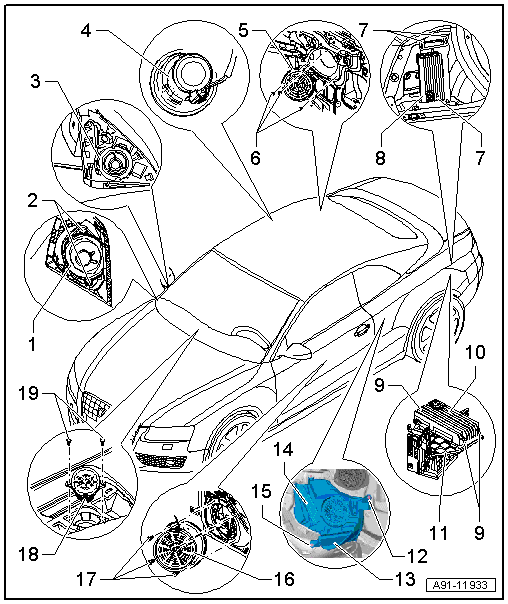

Component Location Overview - Sound System
WARNING: This page does not describe the selected car, but rather 19 other vehicles, including the 2017 Audi S5, 2017 Audi A5 Quattro, 2016 Audi S5, 2016 Audi A5 Quattro, and 2015 Audi S5. However, it is still accessible from the selected car via links, so may be relevant.
- Left Front Treble Speaker -R20- /Right Front Treble Speaker -R22-
- Removing and installing, refer to LEFT/RIGHT FRONT TREBLE SPEAKER -R20- / -R22-, REMOVING AND INSTALLING
- Left Front Midrange Speaker -R103- /Right Front Midrange Speaker -R104- (B+O)
- Removing and installing, refer to FRONT MIDRANGE SPEAKER, REMOVING AND INSTALLING
- Bolt
- 1 Nm
- Quantity: 2
- Left Front Treble Speaker -R20- /Right Front Treble Speaker -R22- (B+O)
- Removing and installing, refer to LEFT/RIGHT FRONT TREBLE SPEAKER -R20- / -R22-, REMOVING AND INSTALLING, BANG & OLUFSEN
- Left Rear Treble Speaker -R14- /Right Rear Treble Speaker -R16-
- Removing and installing, refer to LEFT/RIGHT REAR TREBLE SPEAKER -R14- / -R16-, REMOVING AND INSTALLING
- Left Rear Mid-Bass Speaker -R159- /Right Rear Mid-Bass Speaker -R160-
- Removing and installing, refer to REAR MID-BASS SPEAKER, REMOVING AND INSTALLING
- Bolt
- 2 Nm
- Quantity: 3
- Bolt
- 3.5 Nm
- Quantity: 3
- Digital Sound System Control Module -J525- (CAN)
- Connector Assignment (CAN), refer to SOUND SYSTEM CONNECTOR ASSIGNMENTS STANDARD, CAN .
- Connector Assignment B+O (CAN), refer to SOUND SYSTEM CONNECTOR ASSIGNMENTS, BANG & OLUFSEN, CAN .
- CAN, Removing and Installing, refer to DIGITAL SOUND SYSTEM CONTROL MODULE -J525-, REMOVING AND INSTALLING, CAN
- Bolt
- 3.5 Nm
- Quantity: 3
- Digital Sound System Control Module -J525- (MMI)
- Connector Assignment B+O (MMI), refer to SOUND SYSTEM CONNECTOR ASSIGNMENTS, BANG & OLUFSEN, MMI .
- MMI, Removing and Installing, refer to DIGITAL SOUND SYSTEM CONTROL MODULE -J525-, REMOVING AND INSTALLING, MMI .
- Infotainment Rack
- Nut
- 3.5 Nm
- Subwoofer in Rear Shelf -R157-
- Removing and installing, refer to SUBWOOFER IN REAR SHELF -R157-, REMOVING AND INSTALLING
- Bolt
- 3.5 Nm
- Nut
- 3.5 Nm
- Left Front Mid-Bass Speaker -R101- /Left Front Bass Speaker -R21- /Right Front Mid-Bass Speaker - R102- /Right Front Bass Speaker -R23-
- Removing and installing, refer to LEFT/RIGHT FRONT MID-BASS SPEAKER/LEFT/RIGHT FRONT BASS SPEAKER -R101- / -R102- / -R21- / -R23-, REMOVING AND INSTALLING
- Bolt
- 3 Nm
- Quantity: 3
- Center Mid-Treble Speaker -R158-
- Removing and installing, refer to CENTER MID-TREBLE SPEAKER -R158-, REMOVING AND INSTALLING
- Bolt
- 1 Nm
- Quantity: 2
