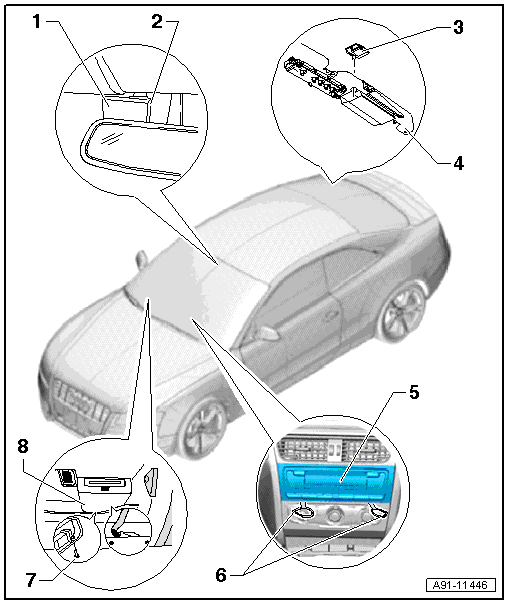

Navigation System Component Location Overview, Japan
WARNING: This page does not describe the selected car, but rather 19 other vehicles, including the 2017 Audi S5, 2017 Audi A5 Quattro, 2016 Audi S5, 2016 Audi A5 Quattro, and 2015 Audi S5. However, it is still accessible from the selected car via links, so may be relevant.
- Traffic Data Antenna -R173-
- Removing and installing, refer to TRAFFIC DATA ANTENNA, REMOVING AND INSTALLING
- Pin
- GPS Antenna -R50-
- Overview, refer to ANTENNA SYSTEMS .
- Antenna bracket
- Information Electronics Control Module 1 -J794-
- Connector assignment, refer to NAVIGATION CONNECTOR ASSIGNMENT, JAPAN .
- Removing and installing, refer to INFORMATION ELECTRONICS CONTROL MODULE 1 -J794-, REMOVING AND INSTALLING
- Radio Removal Tool :T10057
- Pin
- Chip Card Reader Control Module -J676-
- Connector assignment, refer to CHIP CARD READER CONTROL MODULE -J676-, CONNECTOR ASSIGNMENT .
- Removing and installing, refer to CHIP CARD READER CONTROL MODULE, REMOVING AND INSTALLING
