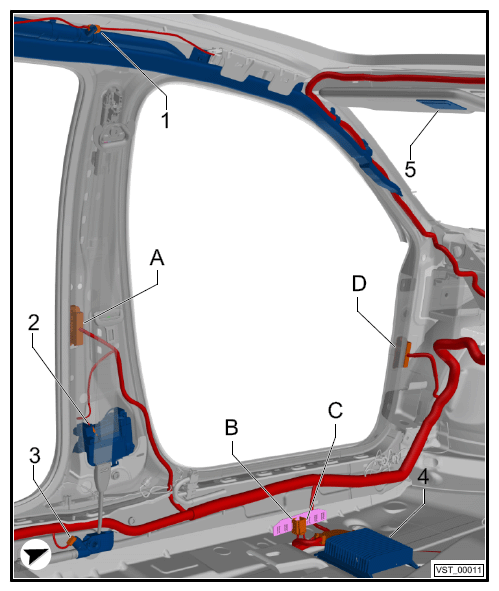

A/B Pillar, Left

  1. Driver Head Curtain Airbag Igniter -N251-
  2. Driver Seat Belt Tensioner Igniter 1 -N153-
  3. Driver Seat Belt Tensioner Igniter 2 -N297-
  4. Amplifier -R12-
  5. Garage Door Opener Control Head -E284-
  1. 28-Pin Connector -T28B-
  2. 17-Pin Connector -T17A-
  3. Connection For Driver Thorax Airbag Igniter -N199
  4. 28-Pin Connector -T28-
    G12756566Courtesy of VOLKSWAGEN GROUP OF AMERICA, INC.
