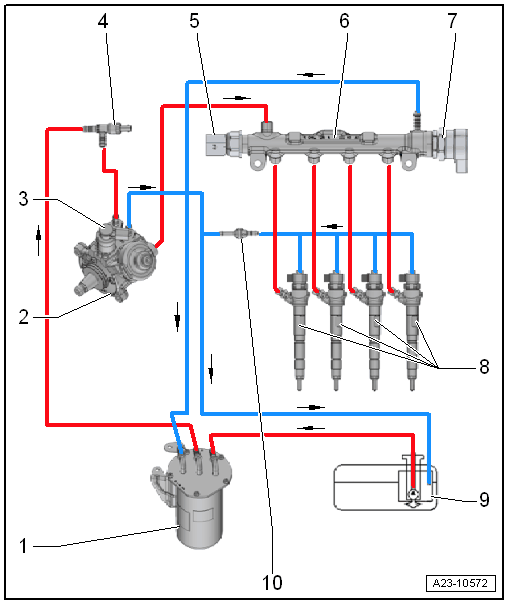

Schematic Overview - Fuel System
NOTE:
Red = fuel supply
Blue = fuel return
The arrows show the fuel flow direction.
- Fuel Filter
- Overview, refer to Fuel Supply .
- High Pressure Pump
- Overview, refer to OVERVIEW - HIGH PRESSURE PUMP .
- Fuel Metering Valve -N290-
- Fuel Temperature Sensor -G81-
- Fuel Pressure Sensor -G247-
- Overview, refer to OVERVIEW - HIGH PRESSURE RESERVOIR (RAIL) .
- Fuel Rail
- Overview, refer to OVERVIEW - HIGH PRESSURE RESERVOIR (RAIL) .
- Fuel Pressure Regulator Valve -N276-
- Overview, refer to OVERVIEW - HIGH PRESSURE RESERVOIR (RAIL) .
- Injector
- Overview, refer to OVERVIEW - FUEL INJECTORS .
- Fuel Tank
- With Transfer Fuel Pump -G6-
- Overview, refer to Fuel Supply .
- Restrictor
