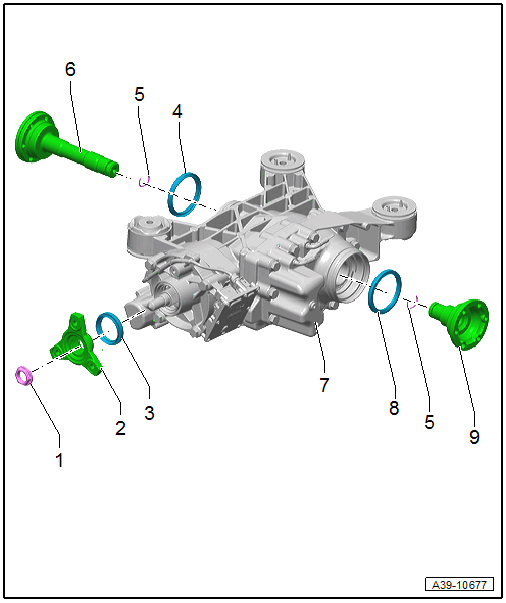

Component Location Overview - Seals
- Nut
- Secure using Locking Compound D 000 600.
- Tightening specification. Refer to OVERVIEW - HALDEX CLUTCH .
- Driveshaft Flange
- Removing and Installing. Refer to FLANGE SHAFT AND DRIVESHAFT SEAL ON REAR FINAL DRIVE, REPLACING .
- Flange/Driveshaft Seal
Replacing. Refer to FLANGE SHAFT AND DRIVESHAFT SEAL ON REAR FINAL DRIVE, REPLACING .
- Right Seal
- For the right flange shaft
- Replacing. Refer to RIGHT SEAL, REPLACING .
- Circlip
- Replace after removing flange shaft.
- Right Flange Shaft
- Rear Final Drive
- Left Seal
- For the left flange shaft
- Replacing. Refer to LEFT SEAL, REPLACING .
- Left Flange Shaft
