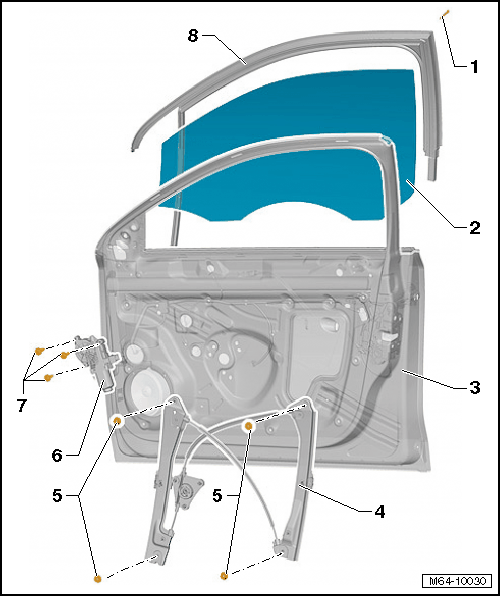

Overview - Front Door Window Assembly
NOTE:
The figure shows the right side. The left side is derived accordingly from this.
- Clip
- Door Window
- Removing and installing, refer to DOOR WINDOW .
- Front Door
- Window Regulator
- Removing and installing, refer to WINDOW REGULATOR .
- Nut
- Tightening specification 8 Nm.
- Quantity: 4
- Window Regulator Motor
- Removing and Installing, High Equipment (AW1), refer to WINDOW REGULATOR MOTOR, HIGH EQUIPMENT (AW1)
- Removing and Installing, Low Equipment (AW0), refer to WINDOW REGULATOR MOTOR, LOW EQUIPMENT (AW0)
- Screw
- High equipment (AW1): 3 Nm
- Low equipment (AW0): 4 Nm, note the tightening sequence WINDOW REGULATOR MOTOR, LOW EQUIPMENT (AW0)
- Window Guide
- Removing and installing, refer to WINDOW GUIDE, REMOVING AND INSTALLING .
