Wheel Alignment Specified Values
Front axle
| Steel suspension strut | Air spring shock absorber | ||||
|---|---|---|---|---|---|
| PR Number, Suspension | 1BA | 1BE | Expedition | 1BK | 2MA |
| Normal level Measuring standing height RIDE HEIGHT, MEASURING | 513 + /- 10 mm | 488 + /- 10 mm | 538 +20 / -15 mm | 497 + /- 3 mm | 477+ / 10 mm |
| Normal level for Pr. No.: 6GB Measuring standing height RIDE HEIGHT, MEASURING | 510 + /- 10 mm | 485 + /- 10 mm | ----------- | 494 + /- 3 mm | 474+ /- 10 mm |
| Toe-in per wheel (each wheel) | +2, 5' + /- 2, 5' | +2, 5' + /- 2, 5' | +2, 5' + /- 2, 5' | +5' + /- 2, 5' | +5' + /- 2, 5' |
| Maximum permissible difference between both sides | max. 10' | max. 10' | max. 10' | max. 10' | max. 10' |
| Camber (wheels in straight ahead position) | 0' + /- 10' | 0' + /- 10' | 0' + /- 10' | -10' + /- 10' | -20'+ /- 10' |
| Maximum permissible difference between both sides | max. 20' | max. 20' | max. 20' | max. 20' | max. 20' |
| Caster angle | +8° 10' + /- 30' | +8° 30' + /- 30' | +7° 50' + /- 30' | +8° 35' + /- 30' | +8° 45' + /- 30' |

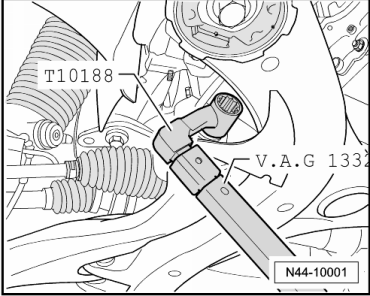

Tightening camber adjustment bolt using special tool T10188.

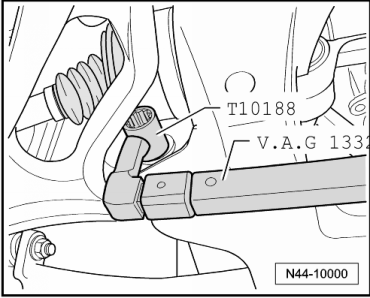

Tightening caster adjustment bolt using special tool T10188.
Tightening Specifications
| Component | Tightening Specification |
|---|---|
Lower control arm on the subframe "camber adjustment screw" and "caster adjustment screw"
|
180 Nm |
Rear Axle
| Steel suspension strut | Air spring shock absorber | ||||
|---|---|---|---|---|---|
| PR Number, Suspension | 1BA | 1BE | Expedition | 1BK | 2MA |
| Normal level Measuring standing height RIDE HEIGHT, MEASURING | 527 + /- 10 mm | 507 + /- 10 mm | 552 +20 / -15 mm | 502 + /- 3 mm | 482 + /- 10 mm |
| Normal level for Pr. No.: 6GB Measuring standing height RIDE HEIGHT, MEASURING | 524 + /- 10 mm | 504 + /- 10 mm | ---------- | 499 + /- 3 mm | 479 + /- 10 mm |
| Toe-in per wheel (each wheel) | +10' + /- 5' | +10' + /- 5' | +10' + /- 5' | +10' + /- 5' | +10' + /- 5' |
| Maximum permissible difference between both sides | max. 5' | max. 5' | max. 5' | max. 5' | max. 5' |
| Camber | -1° 00' + /- 20' | -1° 00' + /- 20' | -1° 00' + /- 20' | -1° 00' + /- 20' | -1° 20' + /- 20' |
| Maximum permissible difference between both sides | max. 20' | max. 20' | max. 20' | max. 20' | max. 20' |
