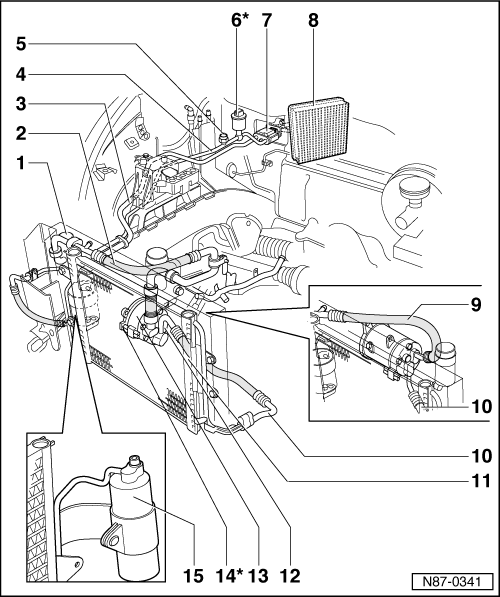

A/C Refrigerant System Controls Component Overview
WARNING: This page does not describe the selected car, but rather 8 other vehicles, including the 2010 Volkswagen New Beetle, 2009 Volkswagen New Beetle, 2008 Volkswagen New Beetle, 2007 Volkswagen New Beetle, and 2006 Volkswagen New Beetle. However, it is still accessible from the selected car via links, so may be relevant.
NOTE:
Before carrying out any work on the A/C refrigerant system, refer to A/C refrigerant system safety measures SAFETY PRECAUTIONS .
Except where indicated with all system components illustrated must only be serviced or replaced after discharging refrigerant system.
- Damper
- Refrigerant hose
- Refrigerant pipe
- Refrigerant pipe
- From receiver drier to expansion valve
- High pressure service valve
- Only use Kent Moore ACR4 or equivalent
- A/C Pressure Switch -F129- (4-Pin) or High Pressure Sensor -G65- (3-Pin)*
- Depending on engine type, refrigerant systems have either an A/C Pressure Switch -F129- or High Pressure Sensor -G65- installed. Refer to appropriate SYSTEM WIRING DIAGRAM.
- A/C Pressure Switch -F129-, checking A/C PRESSURE SWITCH, CHECKING
- High Pressure Sensor -G65-, function HIGH PRESSURE SENSOR, FUNCTION , multi-pin connector assignments HIGH PRESSURE SENSOR, MULTI-PIN CONNECTOR ASSIGNMENTS , electrical checks HIGH PRESSURE SENSOR, ELECTRICAL TESTING .
- Removing and installing A/C PRESSURE SWITCH AND HIGH PRESSURE SENSOR
- Component can be removed without discharging refrigerant system
- Expansion valve
- Evaporator
- In heater/evaporator unit
- Removing HEATER/EVAPORATOR UNIT , heater/evaporator unit, assembly
- Refrigerant hose
- Refrigerant hose
- From compressor to condenser
- Condenser
- Removing and installing CONDENSER
- Pressure relief valve
- On compressor
- Checking PRESSURE RELIEF VALVE, CHECKING
- Compressor
- A/C Clutch -N25-
- Clutch assembly can be serviced without discharging refrigerant system.
- Servicing A/C CLUTCH, SANDEN ASSEMBLY OVERVIEW .
- Receiver drier
