Display group 1 -Basic functions-

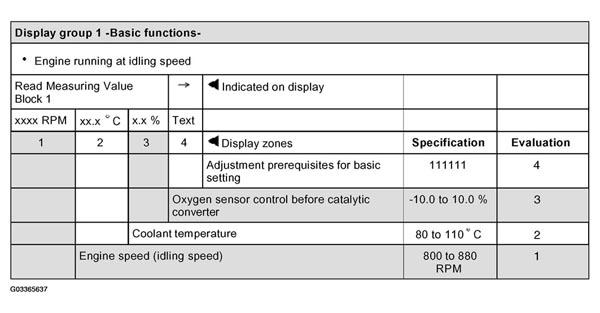

Display Group 1 - Basic Functions
- For Evaluation 1 in Fig 1, see EVALUATING DISPLAY GROUP 1, DISPLAY ZONE 1 - ENGINE SPEED (IDLING SPEED) .
- For Evaluation 2 in Fig 1, see EVALUATING DISPLAY GROUP 4, DISPLAY ZONE 3 - COOLANT TEMPERATURE .
- For Evaluation 3 in Fig 1, see EVALUATING DISPLAY GROUP 33, DISPLAY ZONE 1 - OXYGEN SENSOR CONTROL BEFORE CATALYTIC CONVERTER .
- For Evaluation 4 in Fig 1, see 6 DIGIT NUMBER BLOCK SIGNIFICANCE .
Significance of 6 digit number block
6 DIGIT NUMBER BLOCK SIGNIFICANCE
| Significance if display = 1 | ||||||
|---|---|---|---|---|---|---|
| 1 | 2 | 3 | 4 | 5 | 6 | Significance |
| 1 | Coolant temperature exceeds 80° C | |||||
| 1 | Engine speed below 2000 RPM | |||||
| 1 | Throttle valve closed | |||||
| 1 | Oxygen sensor control OK | |||||
| 1 | Idling switch closed | |||||
| 1 | Air conditioner compressor switched off | |||||
EVALUATING DISPLAY GROUP 1, DISPLAY ZONE 1 - ENGINE SPEED (IDLING SPEED)
| Indicated on display | Possible cause | Corrective action |
|---|---|---|
| Less than 800 RPM |
|
|
|
||
| More than 880 RPM |
|
|
|
|
|
|
|
|
|
